《AFM》休斯頓大學：用于電化學裝置有機半導體納米管致動器

非金非土非木

2021年8月2日 11:51

【摘要】

通過電化學過程將電能轉化為機械能的電化學裝置有許多應用，從機器人和微泵到微透鏡和生物電子學。迄今為止，實現大變形應變和快速響應對于電化學致動器仍然具有挑戰性，其中阻力限制了器件運動，電極材料 /結構限制了離子傳輸。最近，休斯頓大學 Mohammad Reza Abidian 教授團隊 報告了由有機半導體 (OSNT) 制成的電化學致動器、電化學傳質和電化學動力學的結果。

《AFM》休斯頓大學：用于電化學裝置有機半導體納米管致動器的圖1

OSNTs 器件在液體和凝膠聚合物電解質中具有快速離子傳輸和積累的高性能。該器件表現出令人印象深刻的性能，包括低功耗/應變、大變形、快速響應和出色的驅動穩定性。這種出色的性能源于納米管的巨大有效表面積，可促進離子傳輸和積累，從而產生高電活性和耐久性。運動和質量傳輸?shù)膶?shí)驗研究與可變質量系統的理論分析一起被利用，以建立設備的動力學，并引入 OSNT 的歐拉-伯努利方程的修改形式。最終，展示了由多個微致動器組成的最先進的小型化設備，用于潛在的生物醫學應用。這項工作為可用于人造肌肉和生物醫學設備的下一代執行器提供了新的機會。相關論文以題為 Organic Semiconductor Nanotubes for Electrochemical Devices 發表在《 A dvanced Functional Materials 》上。

【主圖導讀】

《AFM》休斯頓大學：用于電化學裝置有機半導體納米管致動器的圖2

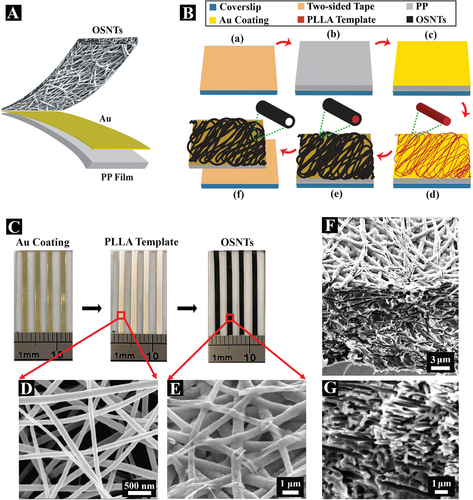

圖1 OSNTs 器件的制造和表征。 A) 示意圖說明了執行器的分層設計。(B) OSNTs 致動器的逐步制造過程：從蓋玻片作為載體基板開始，上面覆蓋有 aa) 頂部可移除的雙面膠帶，b) 聚丙烯 (PP) 薄膜（30 μ m 厚）的附著) 到可移除膠帶，在 c) PP 薄膜上濺射一薄層 Au（約 0.3 μ m 厚，圖 S4，支持信息），d) 在 Au 層上電紡模板 PLLA 納米纖維，在電紡 PLLA 周圍電沉積 OS納米纖維。e) 去除 PLLA 納米纖維以形成 OSNT，最后 f) 將構建的致動器從可拆卸膠帶和載體基板上分離。C) 在模板 PLLA 納米纖維靜電紡絲和在模板納米纖維周圍電沉積OS之后去除模板以形成 OSNT 后鍍金基材的照片。D) 電紡 PLLA 模板納米纖維的掃描電子顯微照片。E) OSNT 的掃描電子顯微照片。F、G) OSNTs 層的橫截面掃描電子顯微照片。

《AFM》休斯頓大學：用于電化學裝置有機半導體納米管致動器的圖3

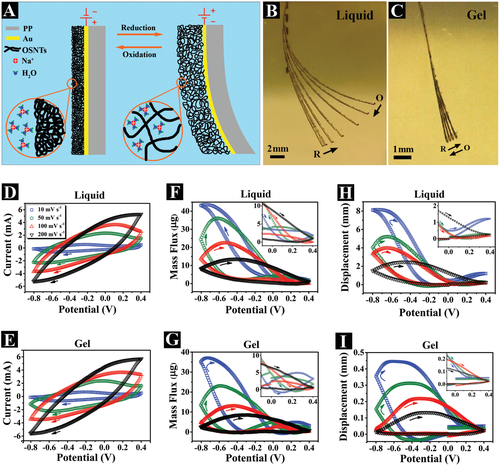

圖2 使用循環伏安法對 OSNT 器件進行電化學驅動。 A) 示意圖表示在氧化還原過程中 OSNT 驅動中的離子傳輸和由此產生的彎曲運動。B,C) 復合光學顯微照片顯示在循環伏安法期間，OSNTs 致動器在液體和凝膠電解質中的可逆彎曲變形，掃描速率為 10 mV s ^–1 一個完整循環。箭頭表示連續還原 (R) 和氧化 (O) 過程中的彎曲方向。OSNT 沉積在致動器梁的左側。D、E) 循環伏安圖、F、G) 質量通量和 H、I) OSNTs 執行器的尖端位移作為 CV 循環過程中在包含 0.1 m NaPSS 的電位范圍內的電位范圍內的電位函數+0.4 V（相對于 Ag/AgCl）在 10 mV s ^–1 （藍色方塊）、50 mV s ^–1 （綠色圓圈）、100 mV s ^–1 （紅色向上三角形）和 200 mV s ^–1 的不同掃描速率下（黑色向下三角形）。

《AFM》休斯頓大學：用于電化學裝置有機半導體納米管致動器的圖4

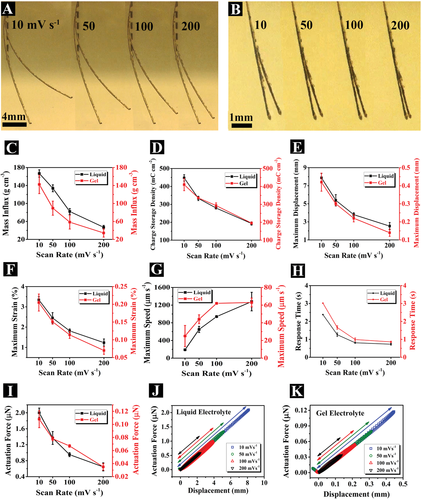

圖3 OSNTs 器件在各種 CV 掃描速率下的電化學機械響應。 A、B) 復合照片說明在 A) 液體和 B) 凝膠電解質中以 10、50、100 和 200 mV s ^–1 的不同掃描速率在 CV 循環期間發生的最大尖端偏轉。C-I) 在液體（黑色）和凝膠（紅色）電解質中循環期間作為掃描速率函數的 OSNT 致動器響應，包括：C) 質量流入，D) 電荷存儲密度，E) 最大位移，F(xiàn)) 最大值應變，G）最大速度，H）響應時間，以及 I）驅動力。J, K) 10 mV s ^–1 （藍色方塊）、50 mV s ^–1 （綠色圓圈）、100 mV s ^–1 （紅色向上三角形）和 200 mV s ^–1 不同掃描速率下的驅動力-位移圖（黑色向下三角形）在 J) 液體和 K) 凝膠電解質中。

《AFM》休斯頓大學：用于電化學裝置有機半導體納米管致動器的圖5

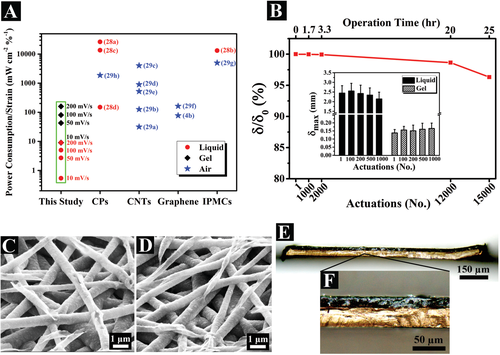

圖4 高性能 OSNT 設備的長期評估。 A) 與不同類型的軟電化學執行器相比，OSNT 執行器的功耗/應變百分比。B）OSNTs 致動器在 200 mV s ^–1 （連續運行 25 小時）下超過 15000 次致動的彎曲穩定性（δ/δ0）。δ ₀ 對應于第一個周期的致動器偏轉，δ 是第 n 個周期的偏轉。插圖表示在液體和凝膠電解質中前 1000 次驅動內最大尖端偏轉 (δmax) 的樣品變化。在液體和凝膠電解質的驅動過程中，δmax 沒有顯著差異（p > 0.05）。以 200 mV s ^–1 的掃描速率驅動 1000 次之前和 D) 驅動后的 OSNT C) 的掃描電子顯微照片。E、F）以 200 mV s ^-1 的掃描速率驅動 1000 次后執行器橫截面的光學顯微照片。

《AFM》休斯頓大學：用于電化學裝置有機半導體納米管致動器的圖6

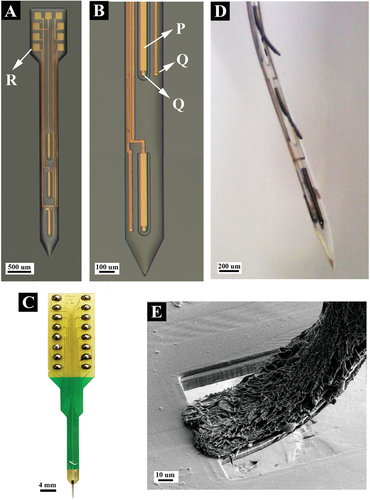

圖5 將 OSNT 設備用于可移動神經微探針的概念證明。 A、B) 探針的光學顯微照片，帶有使用標準光刻法制造的三個微懸臂梁。探針由三個鍍金微懸臂梁（用 P 標記）、六個圓形電極位點（用 Q 標記）和九個連接墊（用 R 標記）組成。C) 使用引線鍵合組裝在印刷電路板上的微探針的照片。D) 在 200 V s ^-1 的 CV 下驅動涂有 OSNT 的微懸臂梁。每個微懸臂梁都可以單獨控制以達到所需的運動范圍。E) 涂有 OSNT 的探針微懸臂梁的掃描電子顯微照片。

【總結】

這項研究提出了一種新的通用方法來設計和開發電化學裝置，以 OSNT 為主要成分，能夠在液體和凝膠聚合物電解質中運行。該器件表現出優異的電化學特性，包括低功耗/應變、大變形、快速離子傳輸/積累、可調動力學和優異的驅動穩定性。這種高性能歸因于與大離子交換和積累、低彈性模量、高電荷存儲密度和大比電容相關的 OSNT 的巨大表面積。通過利用這些令人印象深刻的特性，團隊設計并制造了一個由多個基于 OSNT 的微致動器組成的小型可移動設備，這些微致動器可以同時單獨控制。運動和質量傳輸?shù)膶?shí)驗研究以及具有可變質量的身體系統的理論分析被用來建立致動器的動力學，并為 OSNTs 致動器引入歐拉-伯努利偏轉方程的修改形式。可以配制各種類型的化學衍生和功能化的有機半導體，以進一步增強該器件的電化學機械性能，超越電化學性能。考慮到這些成就以及 OSNTs 和 OSNFs 的廣泛應用，團隊預計基于 OSNTs 的電化學裝置將用于軟機器人、人造肌肉、生物電子學和生物醫學設備。
