DEMA SpA是一家航空航天供應商，曾為許多飛機設計提供工作包，例如波音787，空客A380和A321，ATR42-72，奧古斯塔·韋斯特蘭（Augusta Westland）AW139和龐巴迪CS100。DEMA最近為一架客機設計并建造了一種創新的航空電子艙增壓門。DEMA的工程師開發了一種創新的設計概念，門是使用可機加工的金屬板組裝而成的，消除了對機械接頭的需求，從而減輕了重量。
考慮到維修服務過程或者制造變數會造成多種損壞情況， DEMA需要分析在飛行中該門能否滿足強度要求，以確定有足夠的安全裕度。這些損壞情況分析是定期執行檢查的依據，確保安全。
損壞情況包括凹坑的厚度被減小以及垂直加強筋的厚度和高度被減小。初始分析，先按設計的門的厚度和高度進行。如果計算出的靜態余量小于或等于0.05，那么該區域就不允許有損壞。
如果計算出的靜態余量大于0.05，那么就對該部分進行10％的損壞分析。如果計算出10％損壞時的靜態裕度大于或等于0.05，那么該區域就允許10％損壞。如果計算出的靜態裕度小于或等于0.05，那么就進一步分析該部分具有5％的損壞。如果計算出的5%損壞的狀態余量大于或等于0.05，那么該區域就允許有5％的損壞。如果計算得出的5％損壞時的靜態裕度小于0.05，則該區域不允許有損壞。
需要分析四種損壞情況：
1）加強板高度和凹穴厚度降低5％；
2）加強板高度和凹穴厚度降低10％；
3）加強板厚度和凹穴厚度降低5％；
4）加強板和容器的厚度減薄10％。
對于每種情況，都必須更改門的幾何形狀，然后必須對新的幾何形狀進行網格劃分和分析。
正常流程是先根據計算機輔助設計（CAD）模型分析初始幾何。
然后是修改CAD幾何形狀，并分析第一個損壞場景。
傳統參數化的CAD模型通常很難修改幾何形狀，因?yàn)橹挥性谠级x中配置為參數的特征才能輕松修改。
在某些情況下，由于編輯參數幾何的固有限制，不得不從頭開始重新創建幾何。
然后，將生成的幾何圖形在CAD程序中進行網格劃分，并導出到Patran，在該模型中，使用了附加的有限元（例如MPC或CBUSH）完成模型，再對其進行約束并加載適當?shù)墓r。最后，使用MSC Nastran有限元分析軟件進行仿真。“在過去，通常每種場景都需要16個小時的時間進行幾何修改， 4個小時的時間為分析準備網格。構建評估這些門所需的四個場景總共要花費80個小時。”負責這些工作的結構分析師，Matteo Capobianco說到。

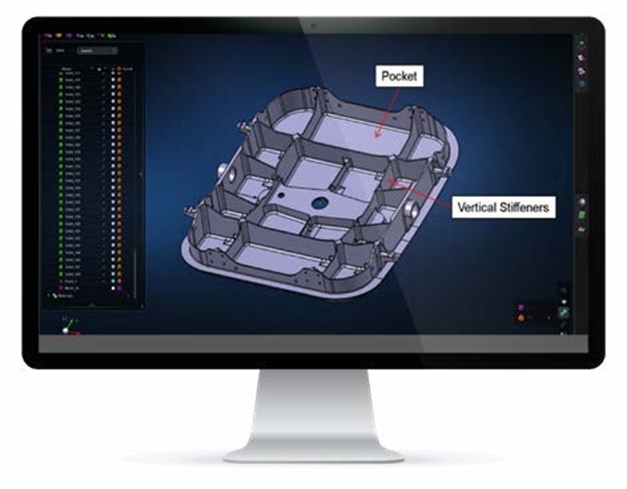

圖1：垂直加強筋的中表面提取
圖 2: MSC Apex中的容器厚度修改
圖 3: MSC Apex中的有限元網格
“使用MSC Apex，在一種場景下，修改幾何圖形只用4個小時，比傳統方法縮短了75％的時間。”DEMA主管Antonio Miraglia表示， “準備模型花了四個小時，與傳統方法相同。因此，為每個場景都建模總共需要8個小時，四個場景需要32個小時，比過去所需的時間減少了60％。”
DEMA計劃使用MSC Apex Structures，這是一個提供線性結構分析功能的附加模塊。此模塊將節省更多時間，因?yàn)樵贛SC Apex環境中，單元、載荷和約束都將隨著的幾何形狀變化而自動更新。“我們預計，使用MSCApex Structures可以將每種場景的模型準備時間減少到2.5小時，將四種場景的模型建模所需的總時間減少到26小時，比以前的方法減少67.5％，” Malacaria說。
“進一步的，我們將評估MSC Apex Modeler，因?yàn)槲覀兿Ｍ麥p少修改幾何圖形所需的時間。
” DEMA的研究與創新主管Danilo Malacaria說到。
MSC Apex Modeler使用直接建模的方法，將幾何圖形創建為特征或進行獨立操作，而無需在各特征之間建立約束，也無需參考其歷史記錄。
用戶可以選擇想要的實體（例如，面邊緣或頂點）并通過推、拉或者拖動來輕松地進行任何修改，以交互的方式編輯幾何圖形。對于已經進行網格劃分的模型，修改幾何圖形將會使得網格實時地更新生成。DEMA的工程師在MSC Apex環境中通過將受縮小影響的區域拖動到適當?shù)某叽鐏硇薷拈T的幾何形狀，并自動更新網格。
DEMA成立于1993年，擁有約800名員工，總部位于意大利那不勒斯的Somma Vesuviana。制造和供應航空航天組件和零部件，例如，飛機機身段、乘客地板、駕駛艙、尾錐、風扇罩、舷梯、貨艙門、滑蓋、水平穩定器、直升機機身、直升機機尾和直升機后機身。
公司的專業領域包括工程、設計、配置管理、減輕重量和應力、材料和工藝、鈑金加工、工業工程、制造和復合零件生產。
