老電工拆下電磁閥線圈，馬上把螺絲刀插進去，這是神馬操作？
2021年7月28日 13:36瀏覽：3024

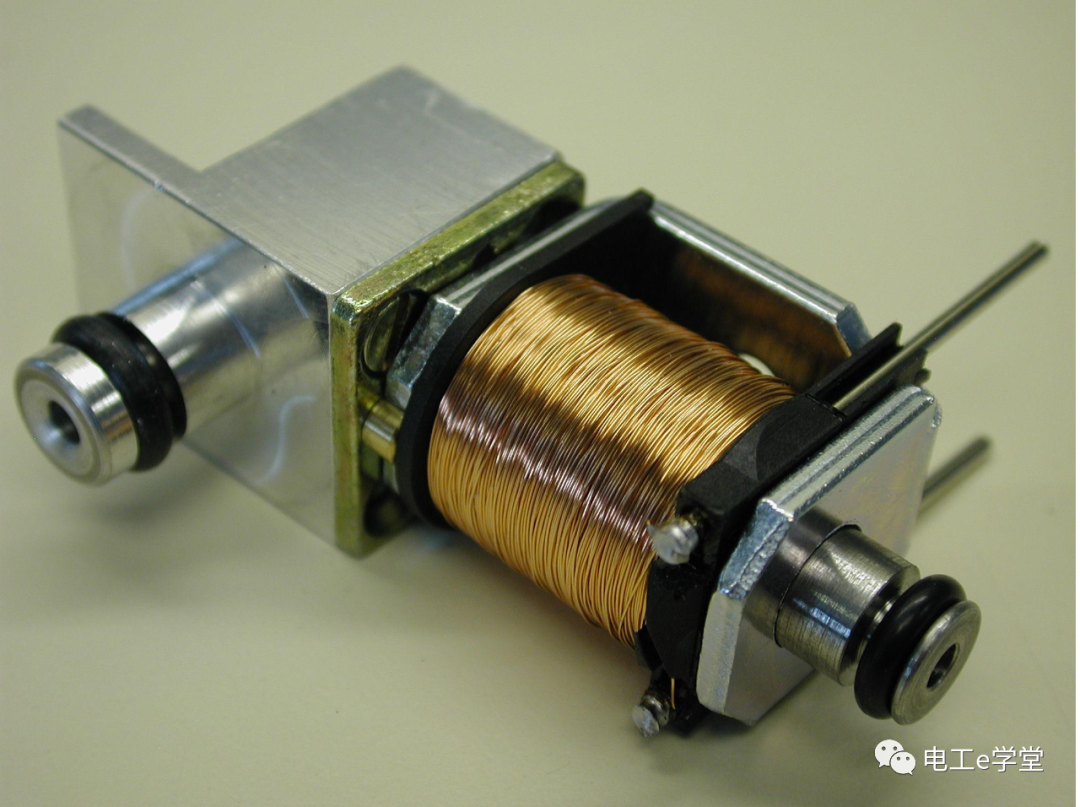

前幾天，我在微頭條上提到，有些老電工在在維修電磁閥，在不斷電的情況下拆下電磁閥線圈，往往把螺絲刀插在線圈里，引起了很多人的興趣，但不知道為什么？
今天就為大家解讀一下！
首先，我們知道，交流電也可以通過線圈時，線圈會產生的電感，這個電感對交流電有阻礙作用，這個阻礙叫做感抗，感抗的單位是歐，等效于電阻。交流電越難以通過線圈，說明電感量越大，電感的阻礙作用就越大。

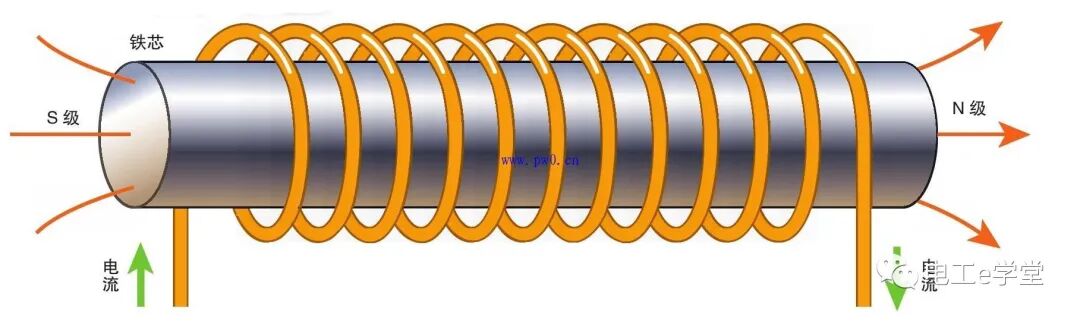

一個空心的電感線圈，在其匝數不變時，只要插入磁芯或鐵芯，其電感量就會增大。也就是說同樣匝數的線圈，空心的電感量要比有鐵心的小很多。
下面，我們再來看感抗的公式：XL= 2πfL=ωL
XL 就是感抗，單位為歐姆 ，ω 是交流發電機運轉的角速度，單位為弧度/秒，f 是頻率，單位為赫茲 ，L 是線圈電感，單位為亨利。
從以上公式可以看出，交流電頻率越高，電感量越大，則線圈的感抗就越大。
我們假設有一個空心線圈的電感量為0.1H，而帶鐵芯的線圈的電感量為1H，所用的電壓為AC220V，頻率為50Hz，按上述公式計算，兩個線圈的感抗XL分別為31.4Ω和314Ω。
若將這兩個線圈分別接入AC220V，則流過兩個線圈的電流分別為7A和0.7A。
由此可見，插入鐵芯后，線圈的電感量增大了，具有較高的感抗。
所以在拆下帶電的電磁閥線圈時，及時插入鐵質工具或鐵棒，是可以顯著降低線圈電流，預防線圈過熱或短路燒毀。
那是不是所有的電磁閥線圈在帶電情況下都要插入鐵心呢？
由感抗產生的原因知：電感線圈對直流電流沒有阻礙作用，即“通直流，阻交流” 。
