無源濾波器為什么能濾波？
瀏覽：2329 收藏：1
濾波器能夠濾波的本質是 —— 利用構造特定的阻抗特性引起反射和損耗來實現對頻率的選擇。
如果從能量守恒的角度來講，被抑制掉的信號去哪里了？
我們知道，最大功率傳輸條件是源和負載滿足共軛匹配。當源阻抗選為純電阻50歐時，負載也得為50歐，它才能吸收最大的功率。負載阻抗與源阻抗相差越大，能量反射回到源的比例越大，負載吸收功率越少。

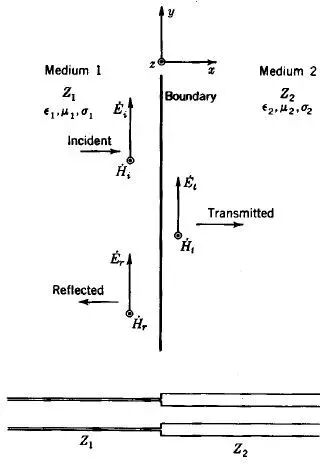

怎樣衡量兩阻抗差異程度呢，我們回顧一下電磁場與波，電磁波從媒質1垂直入射到媒質2，會出現透射與反射的現象。反射系數模值越大，反射能量越多。

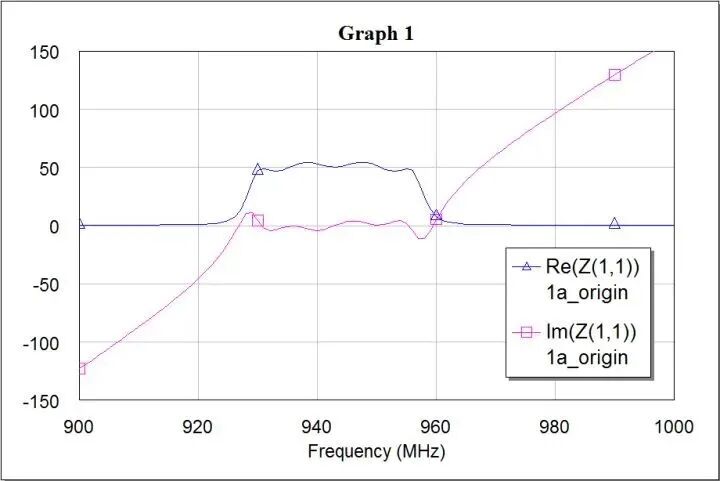

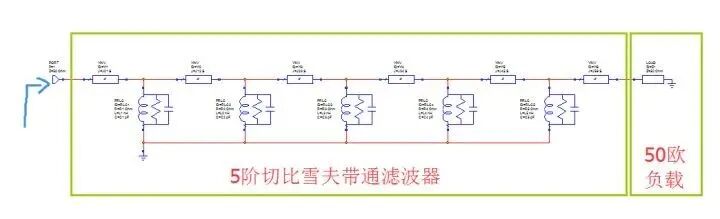

通帶內，實部接近50歐，虛部趨于零，也就是負載阻抗接近于源阻抗；反射系數模值趨于零（匹配，全透射），功率傳輸接近50%。

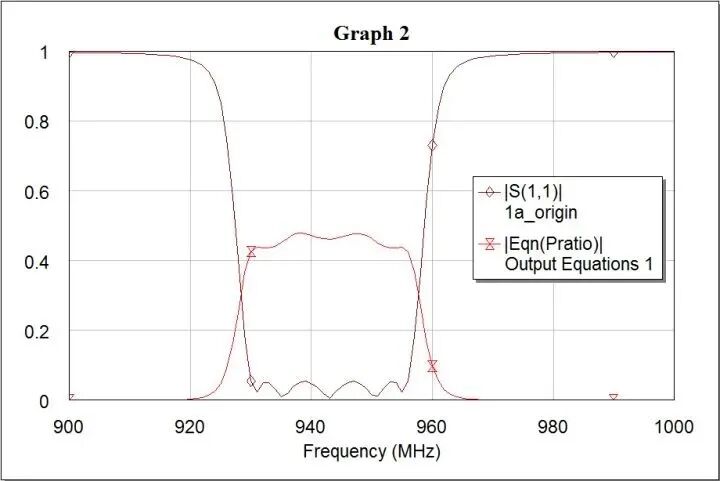

阻帶內，實部接近于零，虛部很大，類似一個純電抗元件，儲能而不耗能；反射系數模值很大，接近于1（全反射），功率傳輸基本為零。
－ The End －
