7月22日，OPPO又一次為GaN帶貨，這次不是應用在充電頭，而是替代硅基MOSFET，首次將GaN應用手機內部電路。

2020年 消費類 GaN功率器件 市場翻了一番，達到 2870萬美元（約1.86億人民幣） 。這與OPPO的推動不無關系，它是 首家采用氮化鎵 手機充電器的國內廠商，其作用可能相當于特斯拉對碳化硅的拉動。

此外，OPPO還 入股了2家氮化鎵芯片 企業。

插播：加入第三代半導體大佬交流群，請加VX：hangjiashuo666

替代2顆硅MOS
 GaN讓快充更安全

最近，GaN快充都在比拼更高功率、更小尺寸，而OPPO跳出這個邏輯，再次強調充電安全。

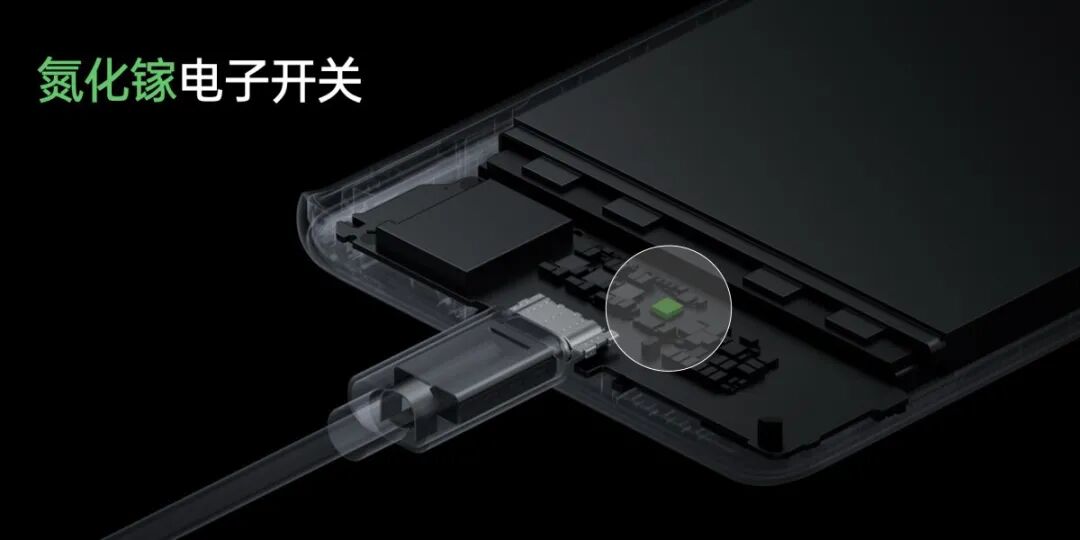

這次GaN依舊是OPPO的殺手锏，但不是將它用在充電頭，而是首次將GaN應用在手機內部的 充電保護電路 。

 手機充電功率越來越大，電池保護電路必不可少。傳統鋰電池保護電路是由2個硅MOSFET、1個控制集成電路外加一些電阻電容元件組成。隨著手機充電功率達到200W，電池端的電流達到20A。傳統硅MOS溫升明顯，甚至需要輔助導熱措施來為其散熱。

而OPPO這次的手機充電保護電路有了新的創新——用1顆GaN代替2顆硅MOS，由于GaN具備低阻抗優勢，可以大幅降低電流在保護板上的損耗，因此這個方案具備多個優勢：

一是可以無需導熱材料，降低快充過程中的發熱。

二是一顆替代兩顆，可以為越來越擁擠的手機電路板節省更多空間。

三是節省成本，雖然目前GaN器件成本比硅MOS略高，但一顆替代兩顆，成本下降更加明顯，而且芯片SMT貼片費用對應降低，攤薄了應用成本壓力，提高了生產效率。

率先推動GaN快充
入股2家GaN企業

據“三代半風向”了解，OPPO非常熱衷GaN技術的應用探索，除了電池保護電路外，它也是率先將GaN應用在充電頭的國內企業。

早在2019年，OPPO發布65W的SuperVOOC2.0充電器，這個產品使用了GaN，這也是GaN首次進入主流消費應用。

OPPO表示，引入GaN高頻開關，使變壓器單次儲能需求變小，進而減小了變壓器體積，縱向空間減小了50%。

去年OPPO發布了125W超級閃充，借助GaN，不僅20分鐘可以將4000mAh電池容量的手機完全充滿，還可以將充電溫度控制在40℃以下。

從2020年OPPO的芯片布局也可以看出它對GaN的重視。

2020年以來，OPPO在半導體領域已投資超8家企業，其中包括2家GaN相關企業——南芯半導體和威兆半導體。

2018年OPPO與南芯半導體簽訂VOOC閃充知識產權許可協議。合作2年后，OPPO入股南芯，持股比例4.3999%。據介紹，南芯率先實現了GaN控制芯片的自主可控，成功量產了集成GaN直驅的控制器。

今年3月5日，OPPO入股了深圳市威兆半導體有限公司。據介紹，威兆公司曾推出了一款GaN芯片。

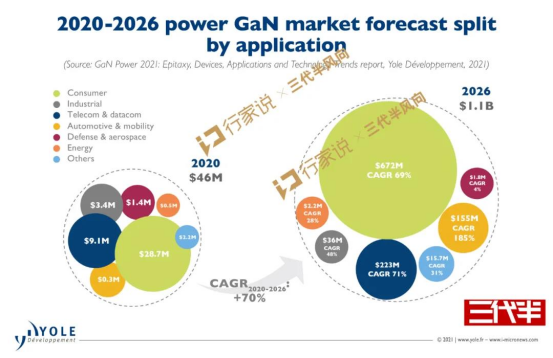

未來，GaN快充將發展得更為迅速，據YOLE預測，2026年消費類氮化鎵功率器件市場營收將達到6.72億美元（43.57億人民幣），相比2020年增長2241%。
