電氣控制電路和電氣設備的安裝、設計調試與維修都要有相應的電氣圖作為依據或參考。電氣圖是根據國家制訂的圖形符號和文字符號標準，按照規定的畫法繪制出的圖紙。它是電氣工程技術的語言，凡從事維修的電工，必須掌握識讀電氣圖。

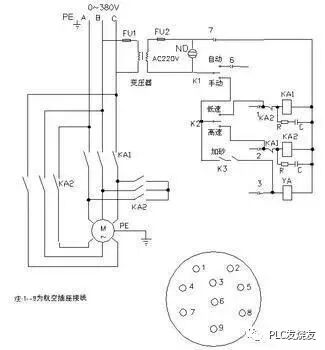

電工識圖是電工最基本的技能，剛開始涉及圖紙的時候，可從最簡單的啟保停電路研究，再慢慢的接觸正反轉電路，再到星三角降壓啟動電路，以及一些照明施工圖、照明系統圖等。這些常規的電路圖紙必須掌握，通過對這些圖紙的認識，再開始接觸低壓、高壓圖紙，由淺入深這樣會更容易一些。
