上班愛摸魚，下班愛釣魚，于是買了一個釣魚機。

不貴，幾十塊錢，帶4條魚竿。

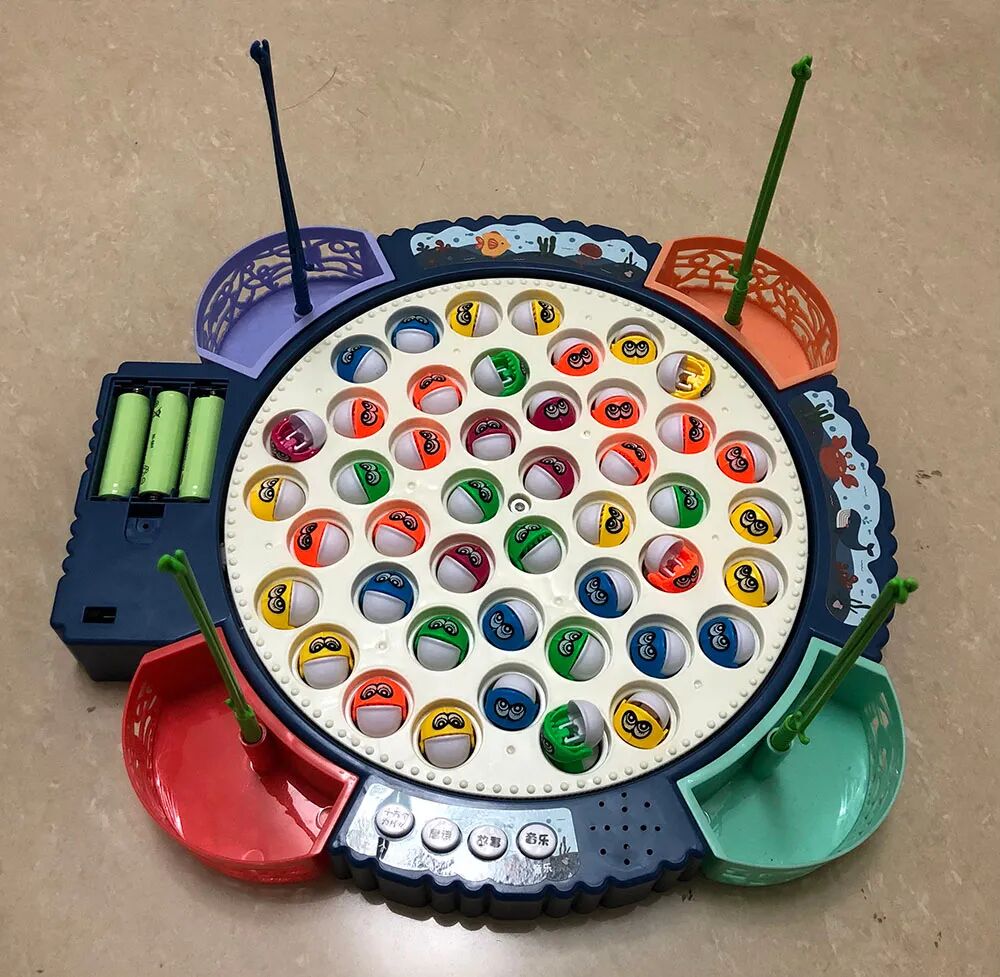

長這樣：

電池驅動，釣起魚來樂趣無窮：

驚喜的是，釣魚機自帶附贈的電池是可充電的，省下不少買干電池的錢。

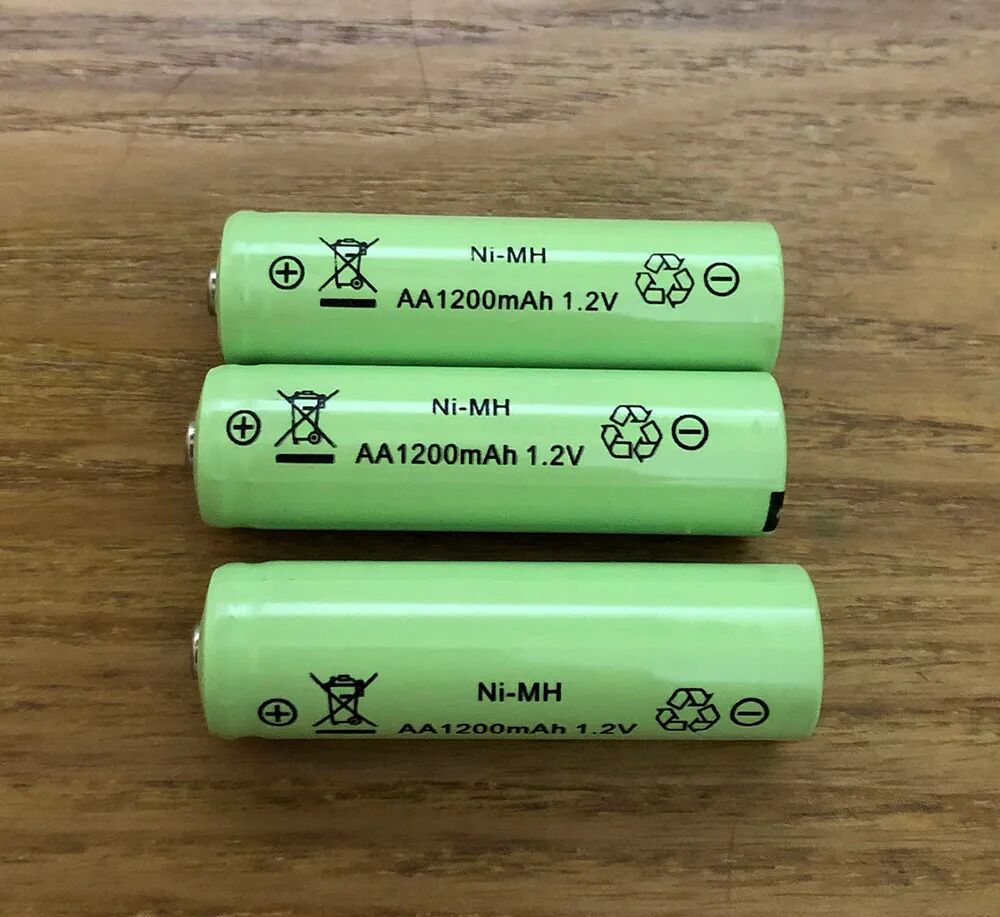

5號鎳氫電池，單節標稱1200mAh，1.2V。

共3節：

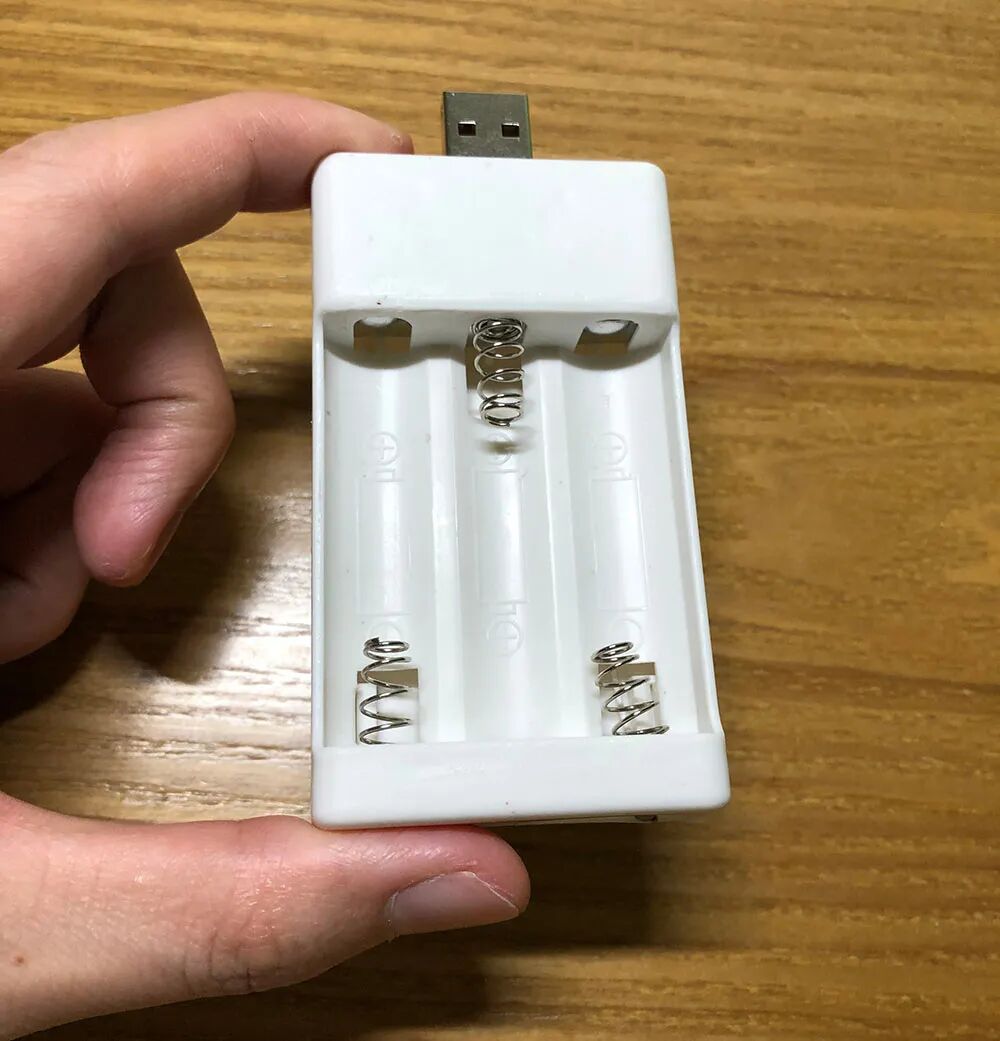

充電器也自帶附贈，爽歪歪了吧：

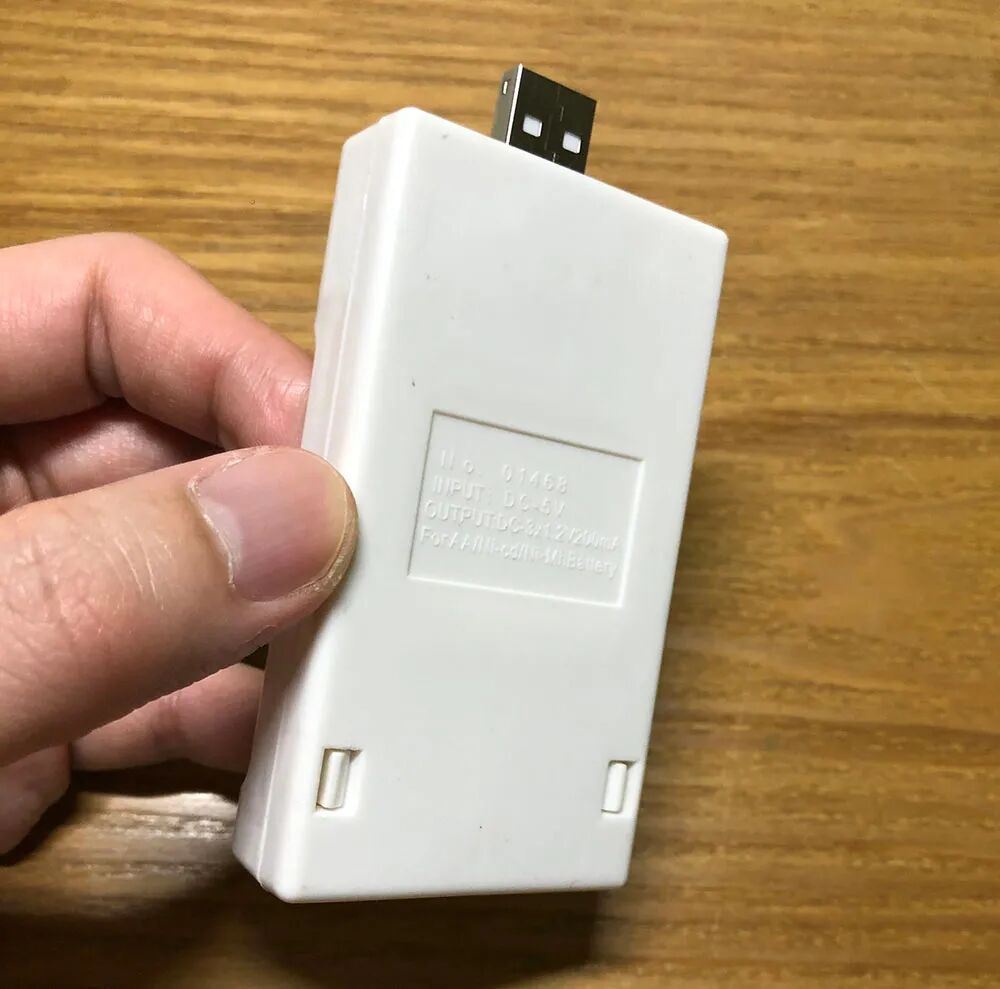

充電器背面標注了電器參數。

輸入：直流5V；

輸出：直流，3 x 1.2V / 200mA

像模像樣：

感覺不對，怎么輕飄飄的呢：

找來一個電源適配器，蘋果家的，標稱輸出是5V，1A。

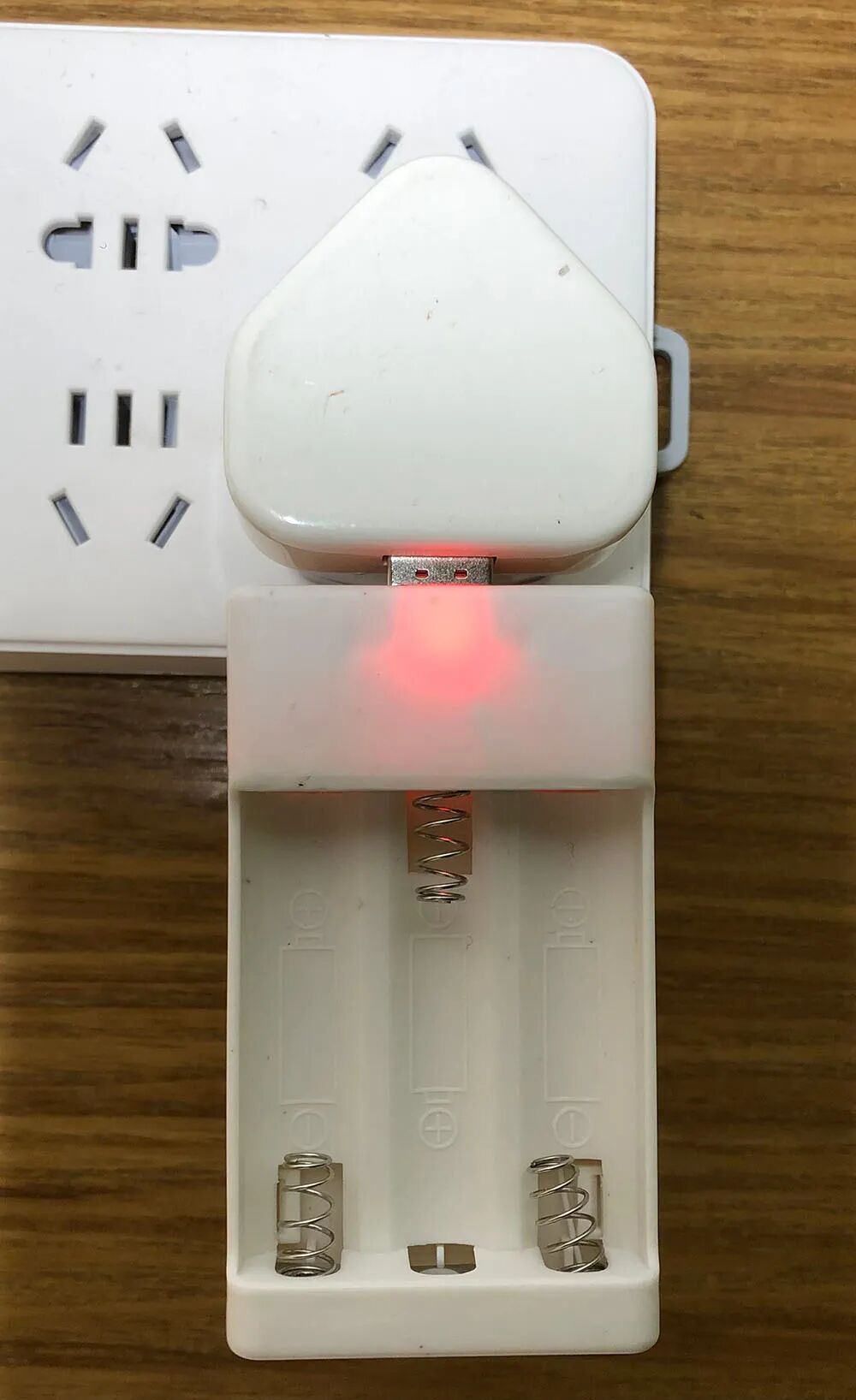

不裝電池，插上去試試。

充電器亮起個紅燈：

充電器輕得有點離譜，拆開看看。

里面竟然就這么點東西：

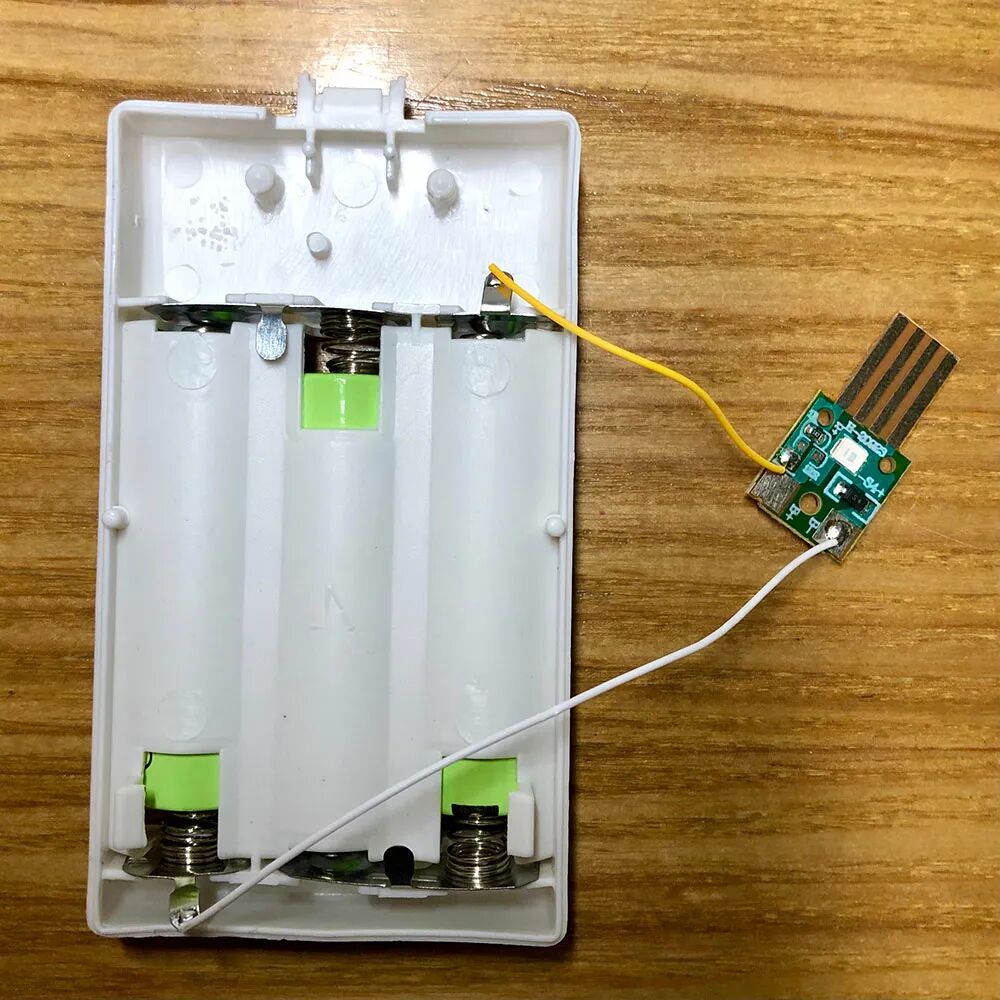

整體是這樣的：（這也太簡單了吧！）

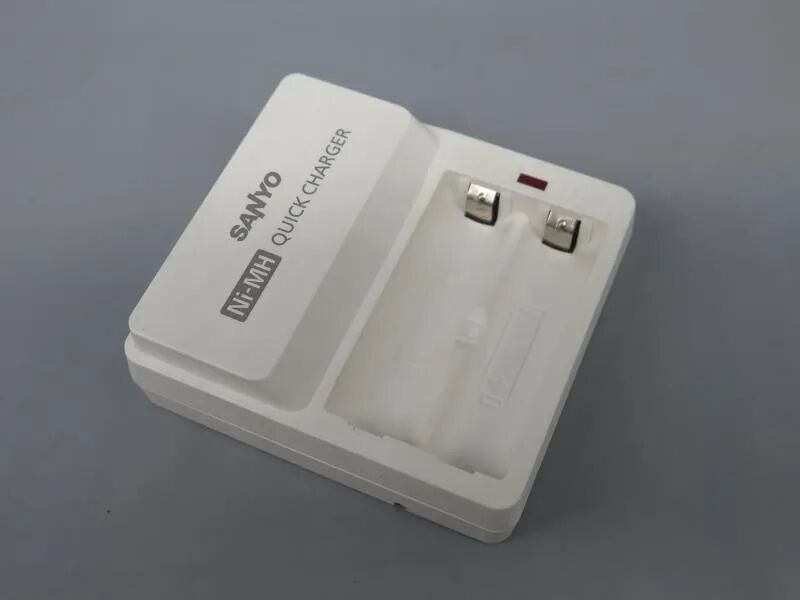

作為對比，看一下三洋的一款鎳氫電池充電器，型號NC-TDR02，正面外觀：

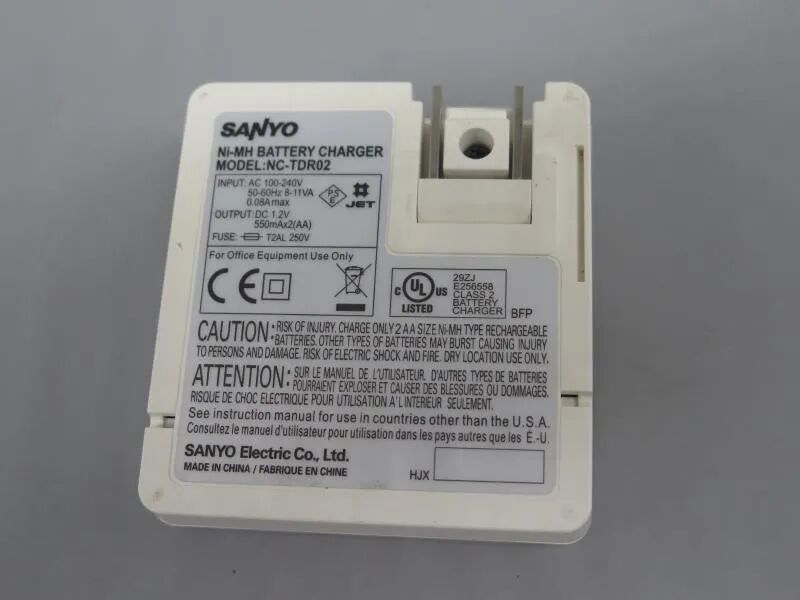

背面外觀：

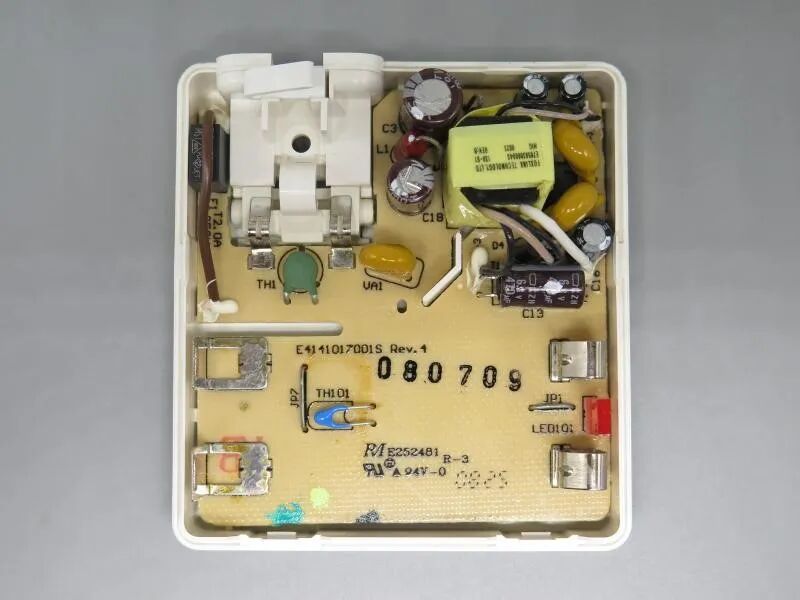

內部電路是這樣的，電路板正面，主要為開關電源的插件元器件：

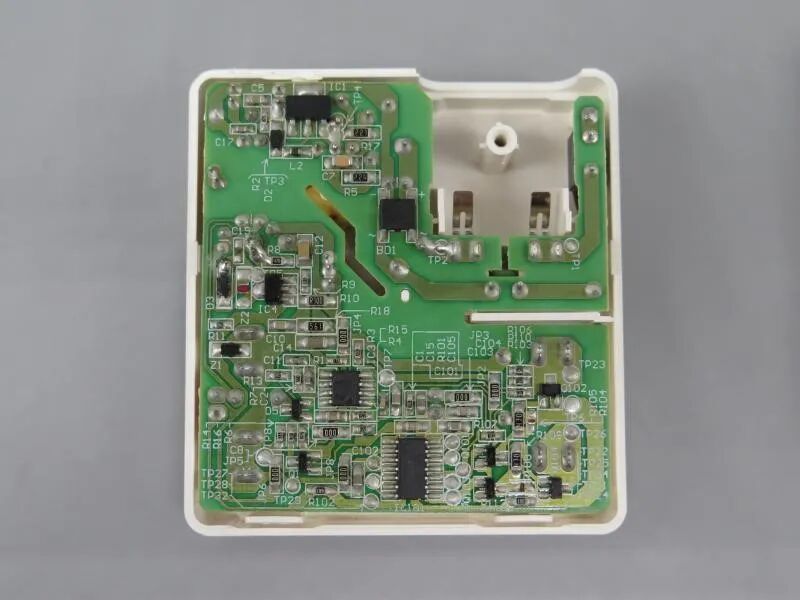

電路板反面，充電管理電路在這邊：

不得不說，同樣是給鎳氫電池充電，電路的復雜程度不是一個數量級的。。。

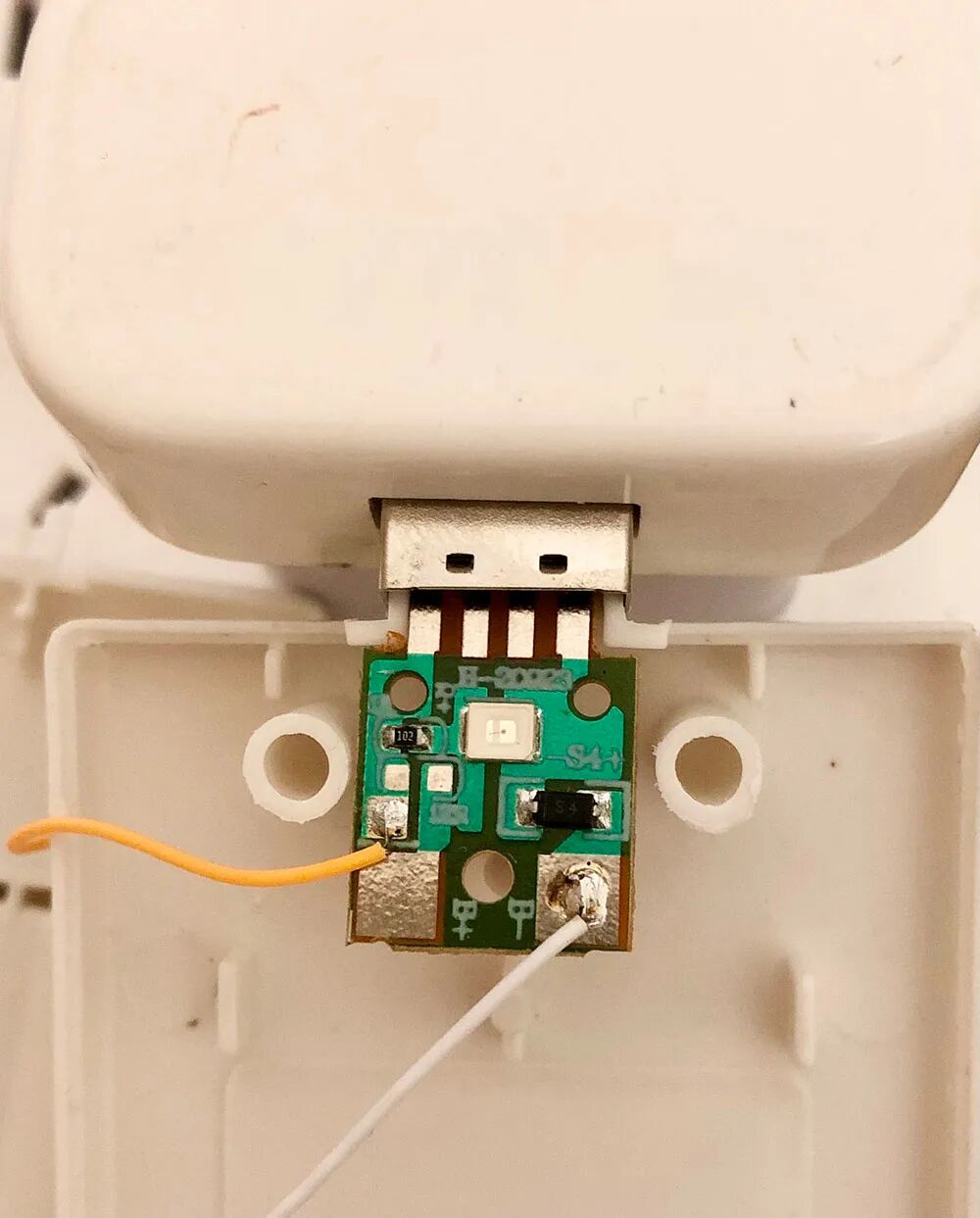

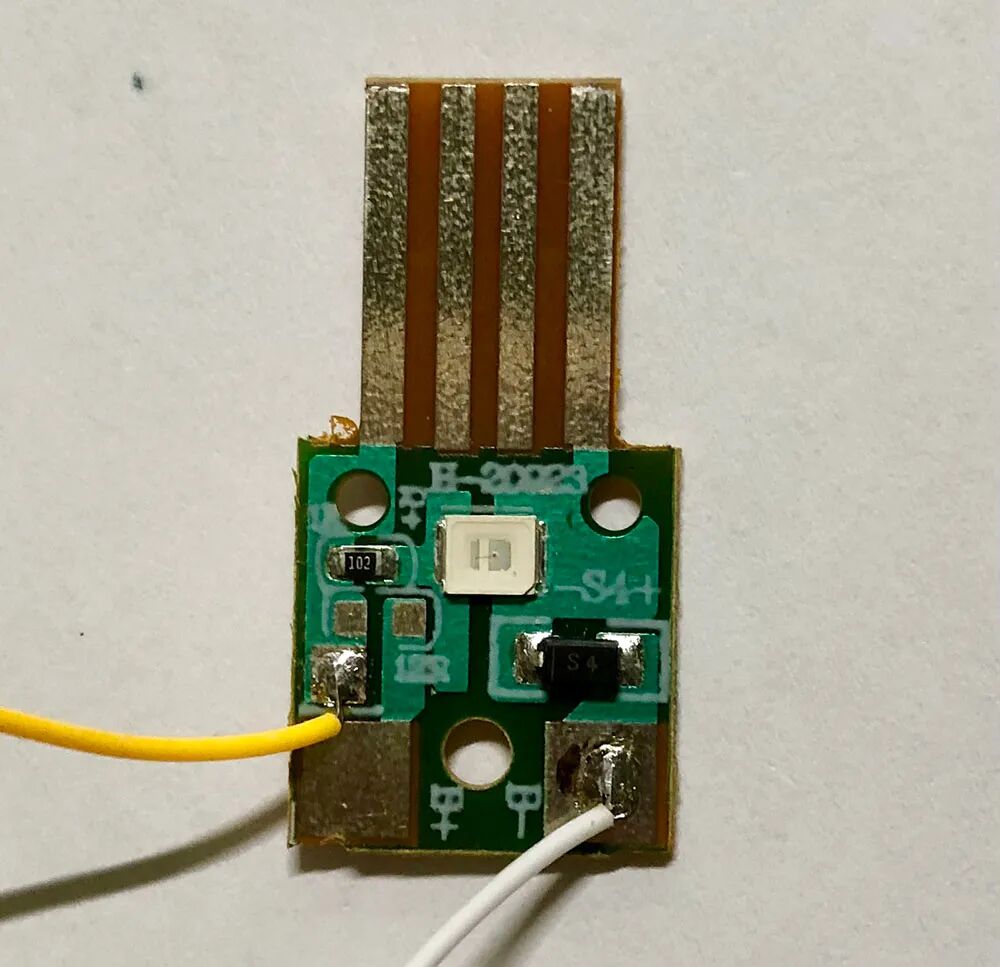

回到這個釣魚機的充電器，看下它的小電路板：

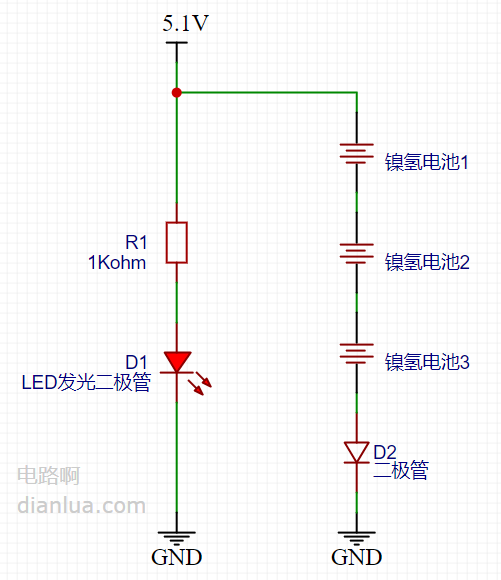

對應的原理圖也超級簡單：

畫完原理圖已經覺得，商家為了節省成本，真的可以無節操啊！

業內行話叫cost down，扣死單！

扯遠了。

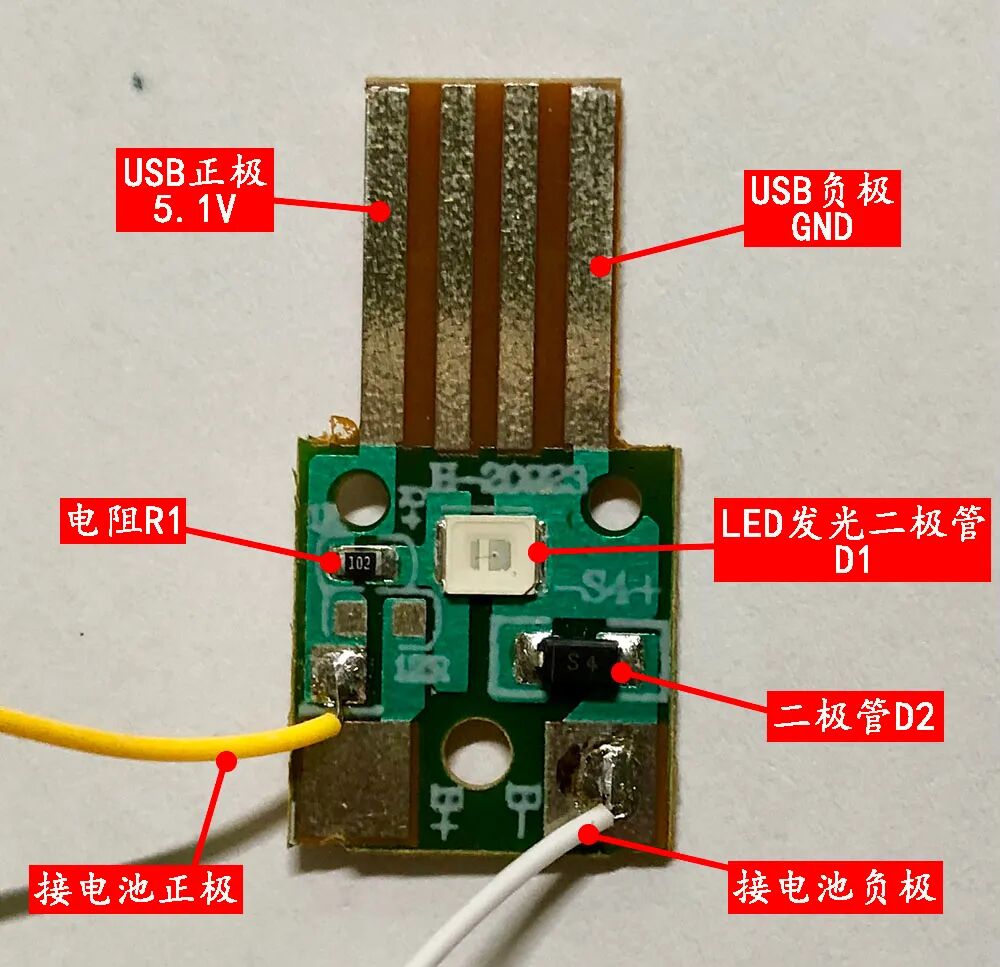

繼續分析，標注一下實物圖：

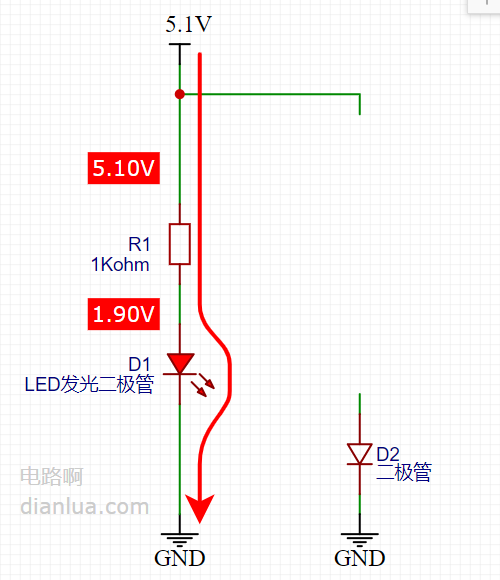

當充電器中不放入電池，直接把充電器，插入電源適配器的時候，電路各點電壓如下，均為實際的測量值：

由此可知，此時流過LED發光二極管D1的電流為：

(5.10V-1.90V) / (1Kohm) = 3.2mA

也由此可知，這個LED發光二極管只要接入電源就會亮，跟電池是否充電、充沒充滿，一點關系沒有。。。

你永遠不會知道，電池什么時候充滿電了。

三個鎳氫電池串聯，在放入充電器前，總電壓是3.82V。

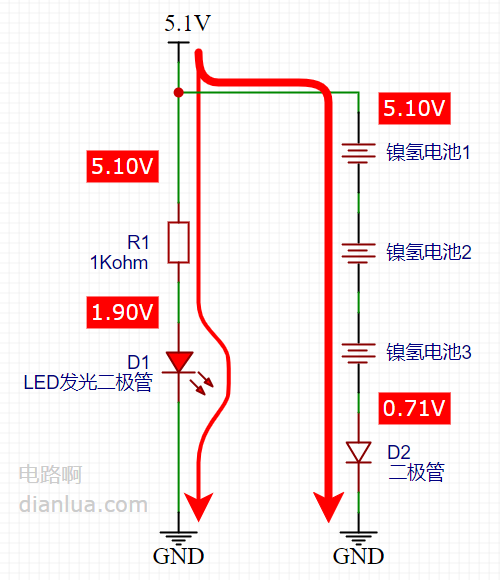

放入充電器，并插入電源適配器進行充電，電路中各點電壓如下，均為實際的測量值：

由此可知，三個鎳氫電池的串聯電壓一下子從3.82V升到：

5.10V - 0.71V = 4.39V

于是平均來算，單個鎳氫電池的電壓為：

4.39V / 3 = 1.46V

要知道，日常使用的標稱為1.2V的鎳氫電池，其充滿電的電壓通常為1.4V，上面的1.46V電壓已經超出其充滿電的電壓了。

但是！

在上面這種大電流充電的情況，鎳氫電池到達1.4V時可能還沒有充飽。

從充電曲線上來看，有些以1C充電的鎳氫電池容量到達100%的電壓可以達到1.53V，然后在這一電壓下轉頭向下再恢復到1.4V附近。

因此，1.53V成為充電最高電壓，鎳氫電池充電器往往通過這個特點，把拐點電壓出現設置為充電截止時間。

也就是說充電器對電池最終輸出的電壓是1.53V，然后停止充電。（該特性說法來源于網絡，歡迎留言糾正）

上述分析了一通，看似有點道理，這充電器還是能完成充電功能的。

但是！

• 1、沒有充電管理電路。

• 2、什么時候充滿電也不知道。

那么問題來了，你敢用嗎？

▲ 吃個雪糕壓壓驚

最后，通過這次拆解，了解到電子電路設計的“下限”還是很有必要的。

見多識廣之后，這些經驗都會潛移默化成為你能力的一部分。
