MOOG伺服閥測試
電液伺服閥是一個十分精密而又復雜的伺服控制元件，它的性能對整個系統的性能影響很大，因此測試要求十分嚴格。每一臺維修的伺服閥在出廠前必須嚴格按照MOOG伺服閥出廠測試標準，每一項測試指標均在規格范圍內，滿足使用要求之后，方可出廠。
許多小伙伴都對伺服閥的維護保養，報告解讀，接線等一系列問題頗感興趣。針對大家的需求，穆格售后應用團隊將推出一系列知識分享文章，幫助大家更好的了解這個工作中的“好伙伴”。
MOOG伺服閥的種類和型號比較多，但主要的測試項目幾乎相同，只是性能指標參數范圍有所區別。我們將分兩期，結合典型的機械反饋伺服閥G761和電反饋伺服閥D661維修出廠測試報告，對伺服閥測試項目中的一些專業術語進行解釋和說明，方便大家看懂維修測試報告。
單位說明
G761伺服閥維修出廠測試報告
1. 測試報告（表一）說明:
1）流量（額定流量）：在伺服閥壓降為1000psi（供油壓力3000psi，負載壓力2000psi）下，對應正負額定電流的負載流量。此臺閥額定流量為63cis，允許的額定流量規格為60-66cis。
2）零偏、滯環、分辨率均可從壓力特性曲線和空載流量特性曲線讀取。
3）內泄：可以從內泄特性曲線讀取。
4）壓力零漂：供油壓力在2500-3500psi變化時，零偏電流在 （-0.40）-0.40mA之間。
5）極性：給線圈電流正負信號時，所對應的流量方向；A+B- LEFT：A+代表A針腳給定指令信號為正，B-代表B針腳給定的指令信號為負，LEFT代表試驗臺上被測伺服閥B口壓力表（若為Right-伺服閥A口壓力表）；當針腳A電流信號為“+”時，伺服閥P →B;
6）頻率響應測試：相位滯后90°時，頻率響應在90-500Hz之間，幅值比在 (-8)-2dB之間。
7）背壓測試：T口壓力30000psi，驗證伺服閥有無外泄漏。
8）絕緣測試：測試力矩馬達導線與閥體之間的絕緣阻抗；
9）線圈電阻：伺服閥有兩組線圈，每組線圈電阻均應在72-88Ω范圍內：

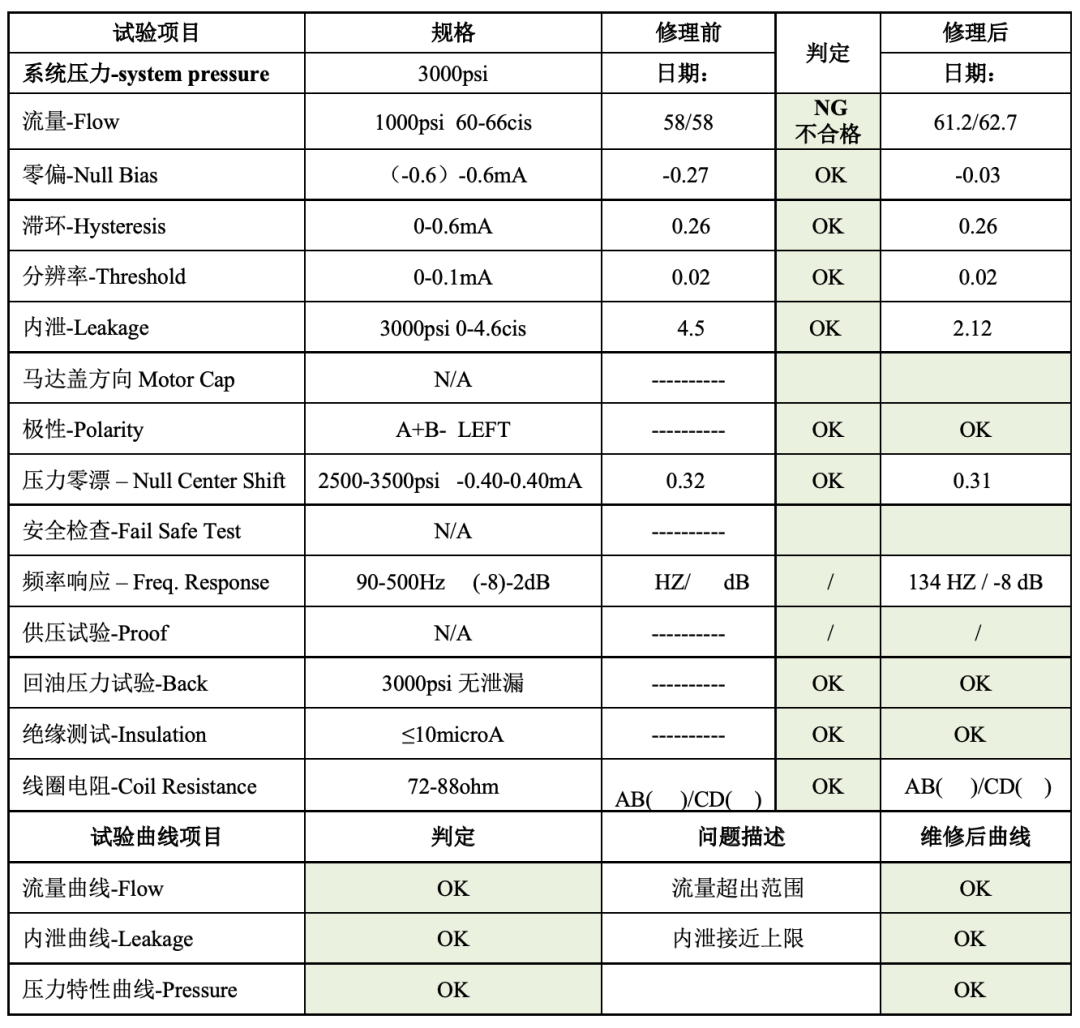

表一G761-3005B出廠測試報告
2. 出廠測試曲線：

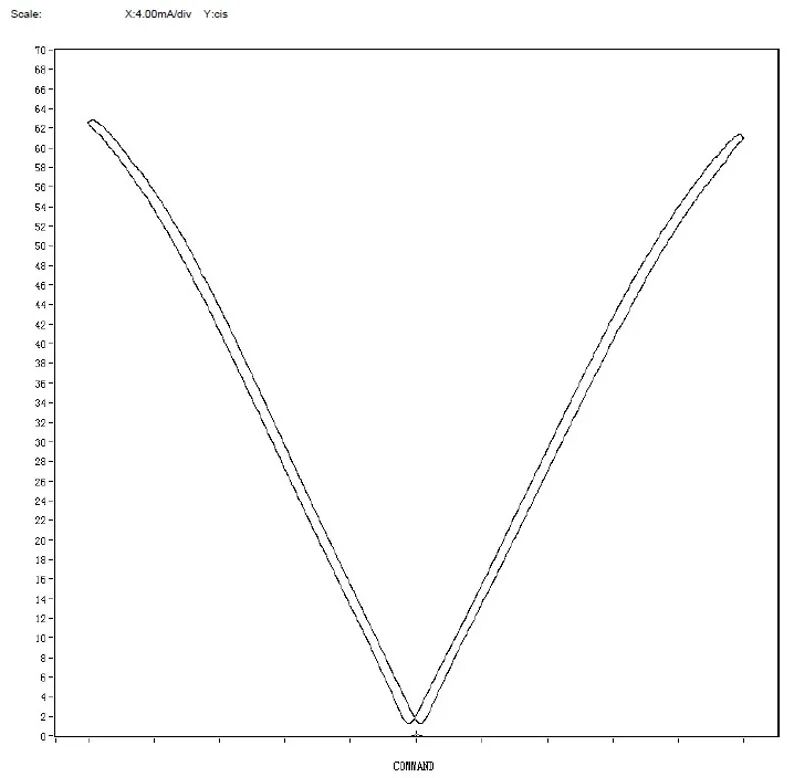

圖一 空流量特性曲線
坐標說明：橫坐標X：4.00mA/div—指令信號，4.00mA/分度；縱坐標Y：cis—流量 cis

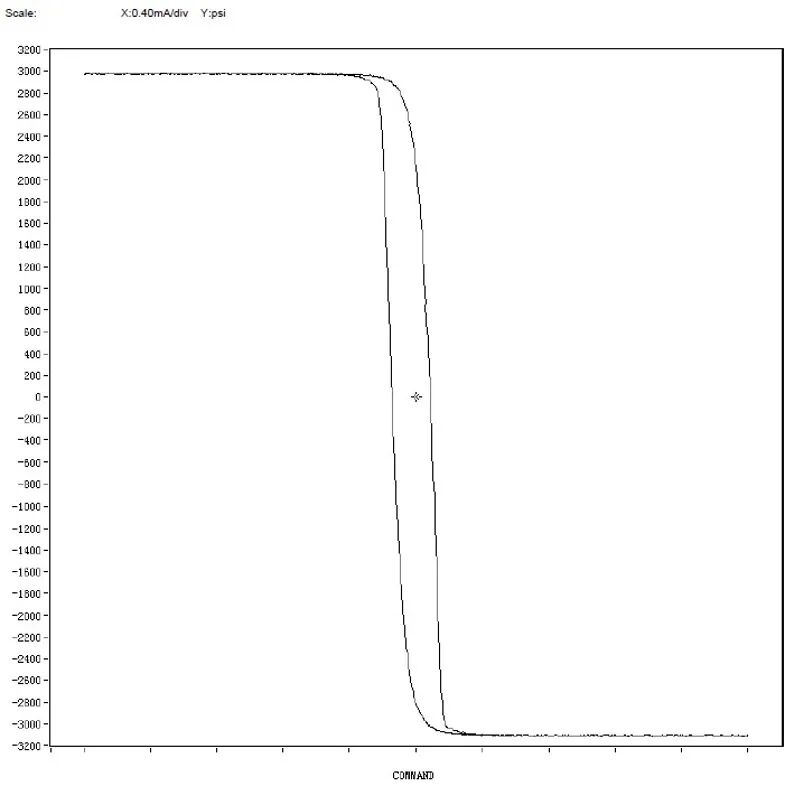

圖二 壓力特性曲線
坐標說明：橫坐標X：0.40mA/div—指令信號，0.40mA/分度 縱坐標Y：psi—壓力psi

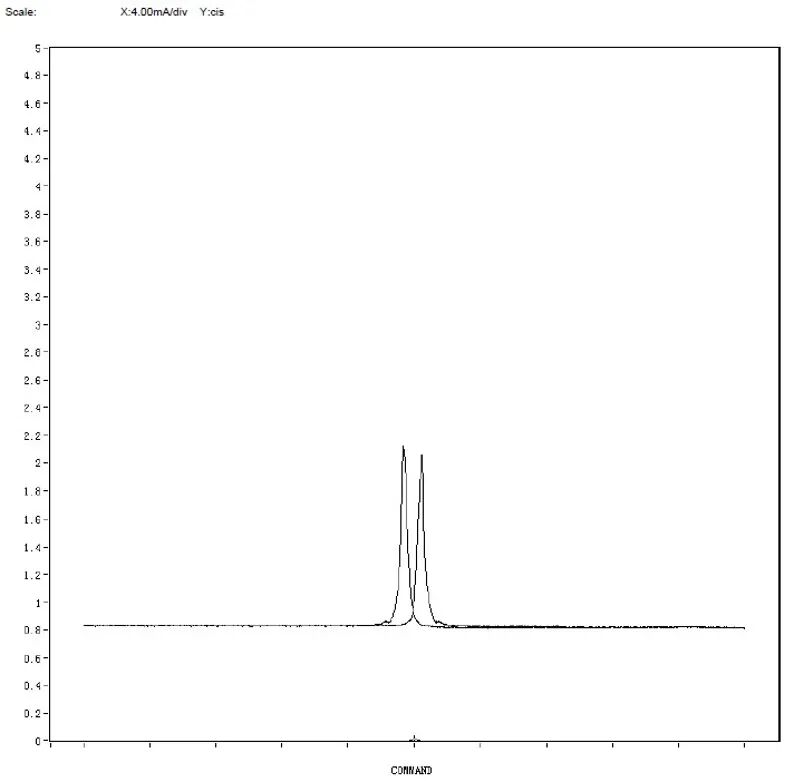

圖三 內泄漏特性曲線
坐標說明：橫坐標X：4.00mA/div—指令信號，4.00mA/分度 縱坐標Y：cis—流量 cis
