扭矩是旋轉動力機械的重要參數，扭矩測量廣泛應用于汽車、船舶、航空航天、電力機車、能源、化工等各個工業領域，正確進行扭矩測量是產品研發、狀態監測、故障識別預報、自動控制、節能、動力平衡指示的保證，扭矩傳感器作為扭矩測量的主要方式和核心部件，其正確選擇顯得尤為重要。

今天就先和大家聊一聊扭矩傳感器的選型。

為何說選擇正確的旋轉扭矩傳感器很重要

花時間認真選擇扭矩傳感器有兩個關鍵的原因：防止損壞和確保精度。

• 防止損壞——扭矩傳感器是高精度測量的關鍵器件，設計后可以起到類似于機械保險的作用。由于扭矩傳感器是驅動系中最脆弱的部分，因此正確選擇對避免機械故障非常重要。這是由于準確測量扭矩，必須測量某個點的應變值，而應變計必須放在該點上，通常是傳感器結構最薄弱的點。

• 確保精度——限制轉矩?cái)?shù)據的不確定度非常重要。通過確保滿足扭矩傳感器的所有電氣要求，可以獲得更準確的數據，使其在特定應用中更為有用。

我們可以通過以下方面評估來選擇傳感器

• 扭矩傳感器類型 ——例如反作用、圓軸、模擬遙測、數字遙測、雙量程扭矩傳感器
• 應用注意事項 ——例如精度、量程、轉速、輸出要求和響應時間
• 環境注意事項 ——例如溫度、灰塵和電磁干擾
• 動態應用注意事項 ——例如旋轉效應、臨界轉速和額外負載



扭矩傳感器類型

扭矩傳感器的種類有很多，了解每類的優點和缺點是針對應用和需求選擇正確傳感器的第一步。

01

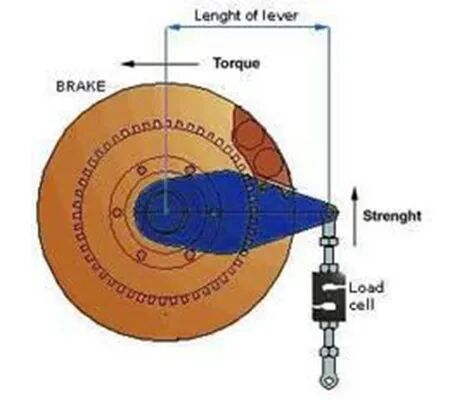

反作用扭矩傳感器

反作用扭矩傳感器是一種非旋轉的扭矩傳感器，其作用相當于一個杠桿臂和一個測力傳感器，而無需進行實際配置這二者。

優點：

• 性價比高
• 注意事項較少——由于扭矩傳感器不旋轉，因此無需考慮轉速
• 無需更改旋轉軸——無需斷開旋轉軸來安裝扭矩傳感器和聯軸器，因此費用更低

缺點：

• 動態響應時間減少——測功機的質量起到了機械過濾器的作用
• 沒有測量軸上的真實扭矩——沒有測量軸上的真實扭矩，而是測量被測功機質量過濾的扭矩
• 測功機的軸承維護——為測量反作用力，將測功機浮在軸承上
• 精度——由于上述原因，反作用力扭矩傳感器精度不如在線式扭矩傳感器

02

圓軸——滑環扭矩傳感器

滑環扭矩傳感器是40年前設計研發出的。該類傳感器采用石墨電刷與銀合金滑環接觸摩 擦。

優點：

• 交流或直流激勵
• 更好的響應時間——采用接觸法測量扭矩
• 低慣性——因其為圓軸、鍵軸，而此類軸通常慣性較低
• 扭矩容量范圍小，費用合理——可在低至1牛米或以下的小容量范圍內生產
• 安裝選項——此類傳感器采用地腳安裝或非地腳安裝，以防必須更改傳動系統的臨界轉速

缺點：

• 剛度
• 轉速限制——軸承、滑環和電刷限制了轉速
• 軸承維護——隨著時間的推移，軸承會失效和磨損，因此需要更換。電刷維護和錯誤，石墨電刷會產生灰塵，若灰塵與機油混合，機油和灰塵會附著在滑環上，導致電氣短路
• 電刷噪聲
• 齒隙或鍵不平衡——軸通常是鍵控的，會導致不平衡

03

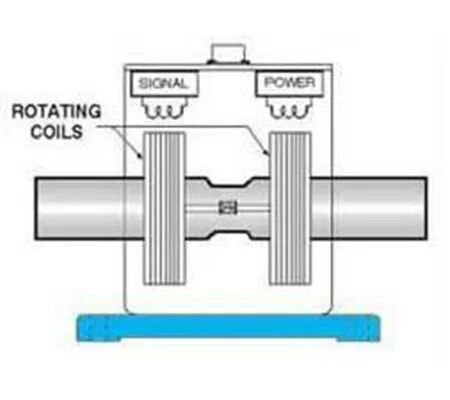

圓軸——旋轉變壓器

旋轉變壓器從機械角度類似于滑環傳感器。但考慮電氣方面，采用旋轉變壓器代替滑環和電刷。一個變壓器用于激勵扭矩傳感器，另一個變壓器用于取回?cái)?shù)據。

優點：

• 非接觸式數據傳輸——由于此類扭矩傳感器是非接觸式的，不受滑環和電刷的限制，通常可以更高的轉速旋轉

• 低慣性——因其為圓軸、鍵軸，而此類軸通常慣性較低

• 扭矩容量范圍小，費用合理——可在低至1牛米或以下的小容量范圍內生產

• 安裝選項——此類傳感器采用地腳安裝或非地腳安裝，以防必須更改傳動系統的臨界轉速

• 相比滑環具有更高的額定轉速

缺點：

• 必須使用交流勵磁源

• 降低響應時間——預計可達到約300Hz的頻率響應

• 剛度

• 轉速限制——軸承限制轉速。

• 軸承維護和錯誤——隨著時間的推移，軸承會失效和磨損，因此需要更換

• 電噪聲——變壓器可以充當天線

• 齒隙和鍵不平衡——軸上通常帶有鍵，會導致不平衡

• 對振動敏感——振動和移位，或推力，都很容易損壞變壓器零部件

04

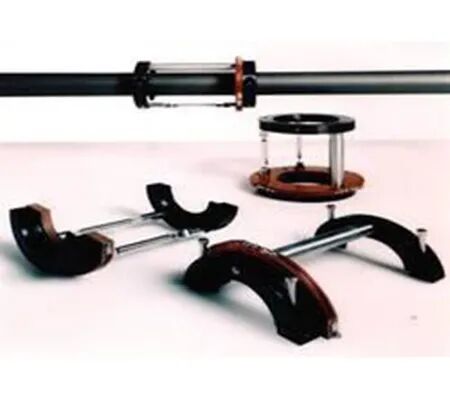

圓軸——夾持式扭矩傳感器

當無法斷開軸以及安裝在線扭矩傳感器時，夾持式扭矩傳感器是一種理想的選擇。

優點：

• 低成本，高扭矩范圍——若軸的直徑為一英尺，與安裝在線扭矩傳感器相比，夾緊夾持式扭矩傳感器更容易完成且成本效益更高

• 扭矩容量范圍小

• 較高的額定轉速

缺點：

• 低精度或高不確定度——這種傳感器不測量扭矩，而是測量軸的撓度

• 難以重復——您必須了解軸是如何制造的，以及需要軸的什么特性才能重復測試結果

• 需要進行數學計算——需要將軸撓度轉換為扭矩

這種扭矩傳感器更方便，但不適用于精度要求極高的應用場合。

05

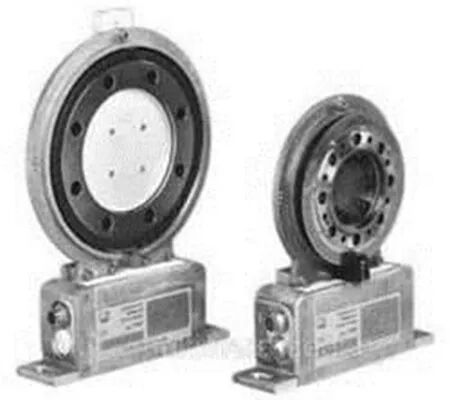

模擬遙測扭矩傳感器

20世紀90年代初，模擬遙測技術可提供合理的成本效益和精度。

優點：

• 非接觸式數據傳輸——無軸承設計，可實現全天候免維護解決方案

• 剛度——法蘭到法蘭轉子設計可實現高剛度

• 低或幾乎沒有齒隙——無鍵槽或花鍵軸端

• 高額定轉速

• 電噪聲低——由于頻率輸出的原因，不太容易受到噪聲的影響

• 重量和長度——遙測傳感器通常比滑環式和旋轉變壓器式扭矩傳感器更輕、更短

缺點：

• 慣性——由于直徑較大，因此慣性較大

• 易受附近金屬物體的影響——防護罩或屏蔽罩可以充當二次天線，吸走扭矩傳感器的功率或信號，使其無法工作

• 性能更佳但響應時間有限——這種扭矩傳感器比旋轉變壓器式扭矩傳感器具有較長的響應時間

06

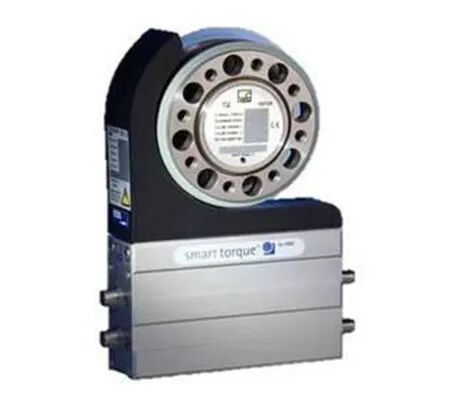

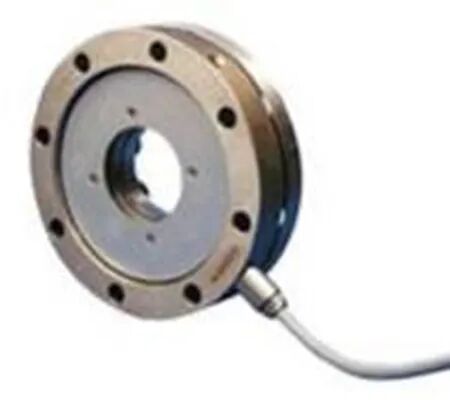

數字遙測扭矩傳感器

過去5-10年中，數字遙測技術成為制造扭矩傳感器的一種更可行的方法。這種傳感器比其他傳感器更加高科技，與市場上的其他扭矩傳感器相比具有更多優勢。

優點：

• 較低的不確定度——由于是數字化傳感器，而且涉及到軟件，因此不確定度較低

• 非接觸式數據傳輸——在全天候、免維護的環境中運行

• 剛度——法蘭到法蘭轉子設計可實現高剛度

• 齒隙小或幾乎沒有——無鍵槽或花鍵軸端

• 高額定轉速

• 電噪聲低——由于頻率輸出的原因，不太容易受到噪聲的影響

• 重量和長度——遙測傳感器通常比滑環式和旋轉變壓器式扭矩傳感器更輕、更短

• 設置軟件可用

• 可能不受附近金屬物體的影響

• 響應時間長——響應時間可以在1千赫茲到10或15千赫茲之間

缺點：

• 慣性——由于直徑較大，因此慣性較大

• 成本——尤其是在較低量程

• 數據轉換——可能會有更多的轉換，這取決于輸出類型。例如，可以從電橋的模擬轉換成數字傳輸，然后再轉換回模擬信號輸出

07

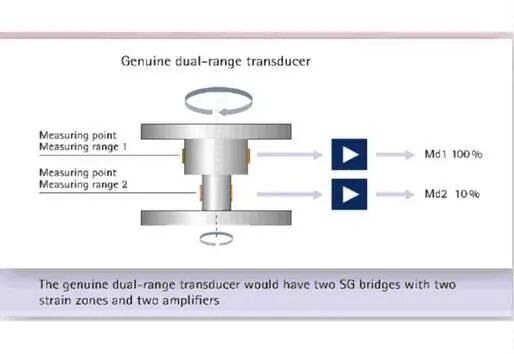

雙量程扭矩傳感器

有一些供應商提供雙量程扭矩傳感器。在HBM看來，幾乎不可能制造出這種傳感器。因?yàn)闉榱双@得一個真正的雙量程扭矩傳感器，必須有（例如）一個10000牛米電橋和一個1000牛米電橋。假如同一個扭矩傳感器上同時存在這兩個電橋，一旦把10000牛米放在上面，就會扭曲并破壞較小的電橋。

為了保護較小容量的電橋，幾乎不可能通過機械方式對扭矩傳感器提供過載保護。因此，通常使用一個或兩個10000牛頓米電橋，以對1000牛頓米量程進行單獨的校準。通常，還增加了電壓增益，以增大較小應變計電橋的輸出。然后采用濾波的方法清除噪聲，這對測量精度和低端測量產生不利影響。

歸根結底，不太可能制造出真正的雙量程扭矩傳感器。但是，可以將一些數字扭矩傳感器與軟件一起使用，并將它們配置成可充當雙量程扭矩傳感器。

這期主要介紹了傳感器的類型，下期我將接著為大家介紹傳感器的 應用注意事項、環境條件、動態應用注意事項 。

---
