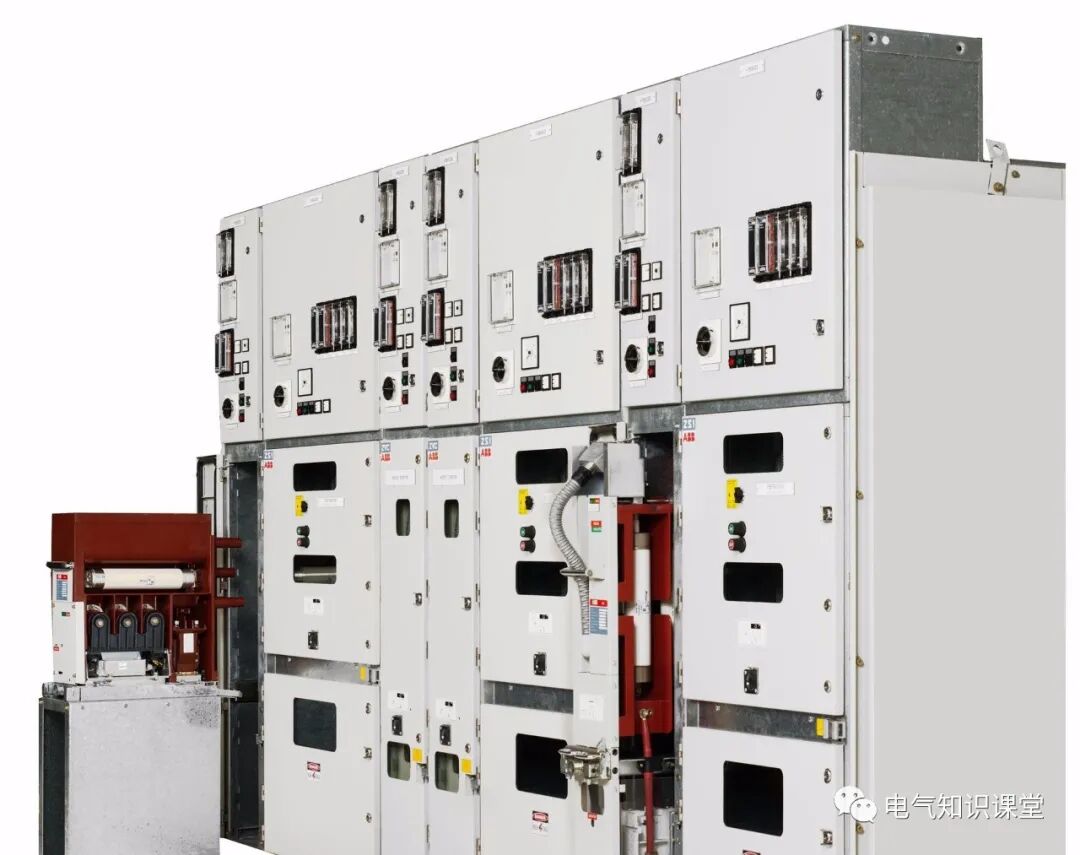

ABB高壓柜在行業里是領頭品牌，近期就以ABB高壓柜的五防結構為題材，說下它的五防閉鎖裝置。

（1）閉鎖一，斷路器室門打開時，手車無法搖向運行位置。

如下圖示：斷路器手車允許操作插槽A1和門板解鎖插件A2，與絲桿配合，實現斷路器室門打開時，手車搖把無法放入手車操作插孔，不能操作手車斷路器。

（2）閉鎖二，手車在運行位置或中間位置時，斷路器室門無法打開。

如下圖所示，手車位置聯動斷路器室門鎖定裝置B1，當手車在工作位置或中間位置時，鎖定裝置B1與斷路器室門鎖定裝置B2相扣，斷路器時門無法打開。

（3）閉鎖三，電纜室門打開時，接地開無法操作。

如下圖所示。當電纜室門解鎖插件C1,插入插槽C2時，接地開關鎖定銷C3向左縮進隱藏，接地操作桿才能插入地刀操作孔，允許操作。

（4）閉鎖四，接地刀閘分閘時，電纜室門和柜后門無法打開。

如圖所示，接地分閘時，電纜室門鎖定裝置D1向下移動與電纜室門板上D2相扣，致使電纜室門無法打開。后柜門道理與此相似，使D3與D4相互聯鎖，不能打開后柜門。接地刀閘合閘之后，柜門才能打開。

（5）閉鎖五，接地刀閘只有手車在“試驗/隔離”或接出開關柜時才能合閘。

如圖所示：手車只有在試驗/隔離位置，或被拉出時，手車側板不會阻當鎖定裝置E2彈出。當E2彈出時，滑片才能按下，才能允許操作接地刀閘。

（6）閉鎖六，接地開關合閘時，手車無法從“試驗/隔離”位置移向運行位置。

如圖所示接地刀閘在合閘位置時，G2處于彈出狀態頂到G1,G1向右移動，當絲桿H輕微轉動，絲桿與G1會咬合在一起，致使絲桿H不能旋轉，手車就無法移動。
