奧迪e-tron BMS系統分析

2021年7月22日 11:38
瀏覽：2902 收藏：1

奧迪e-tron BMS系統分析的圖1

奧迪e-tron BMS系統分析的圖2

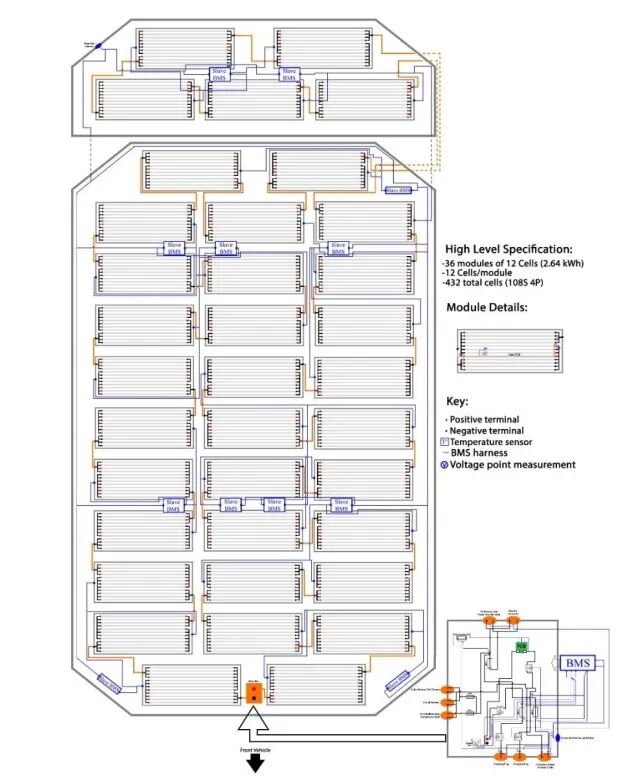

圖1 電池系統結構圖
在圖1的右下角是BMS，它是由一個電池管理控制器(BMC)，12個電池模組控制器(CMC),電池接線盒(BJB)和電流電壓傳感器(CVS)組成，詳細的結構如圖2所示，另外整個BMS是由Marquardt和Dr?xlmaier提供的。
奧迪e-tron BMS系統分析的圖3

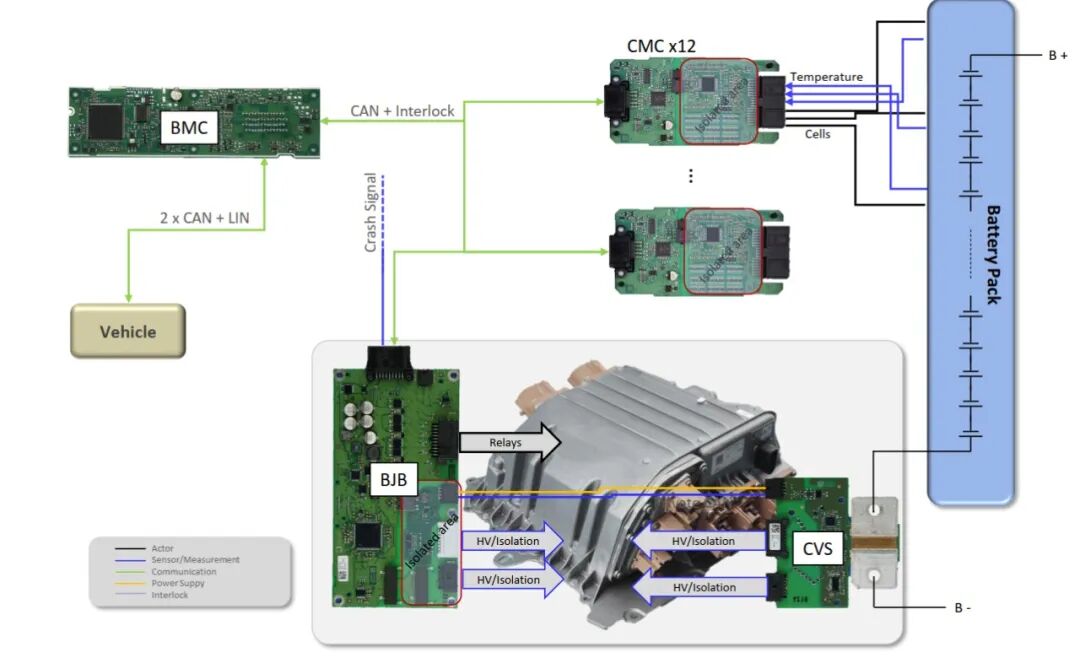

圖2 BMS

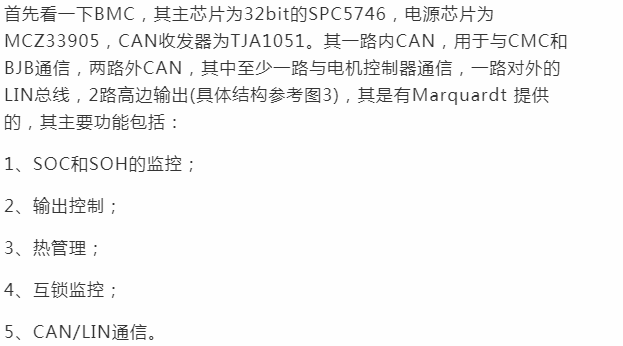

奧迪e-tron BMS系統分析的圖4


奧迪e-tron BMS系統分析的圖5

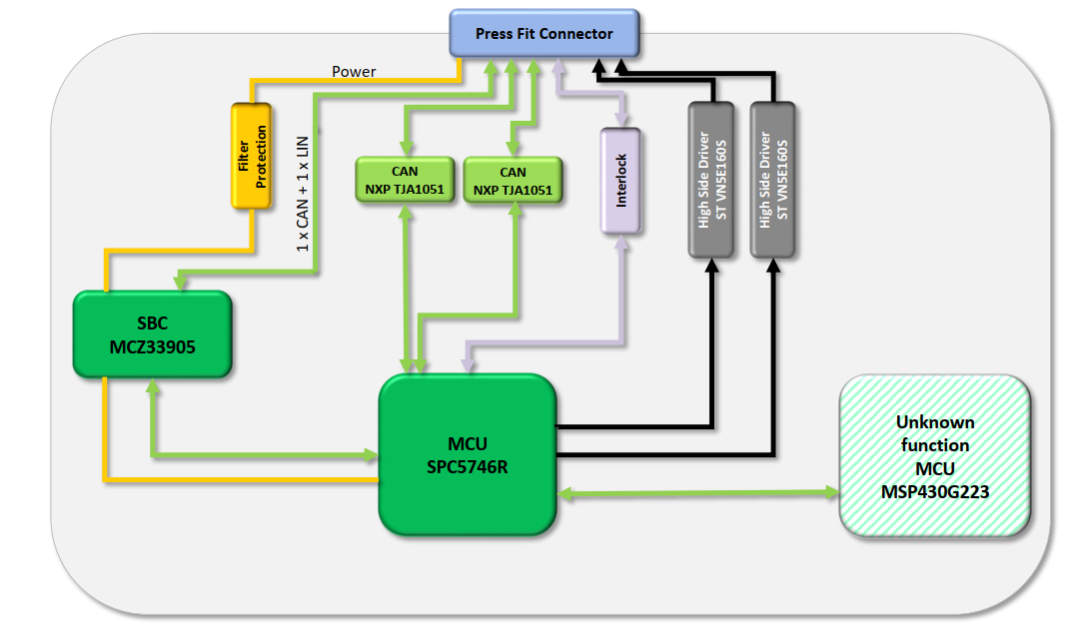

圖3 BMC結構圖


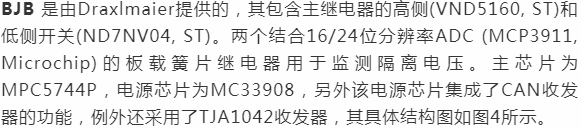

奧迪e-tron BMS系統分析的圖6


奧迪e-tron BMS系統分析的圖7

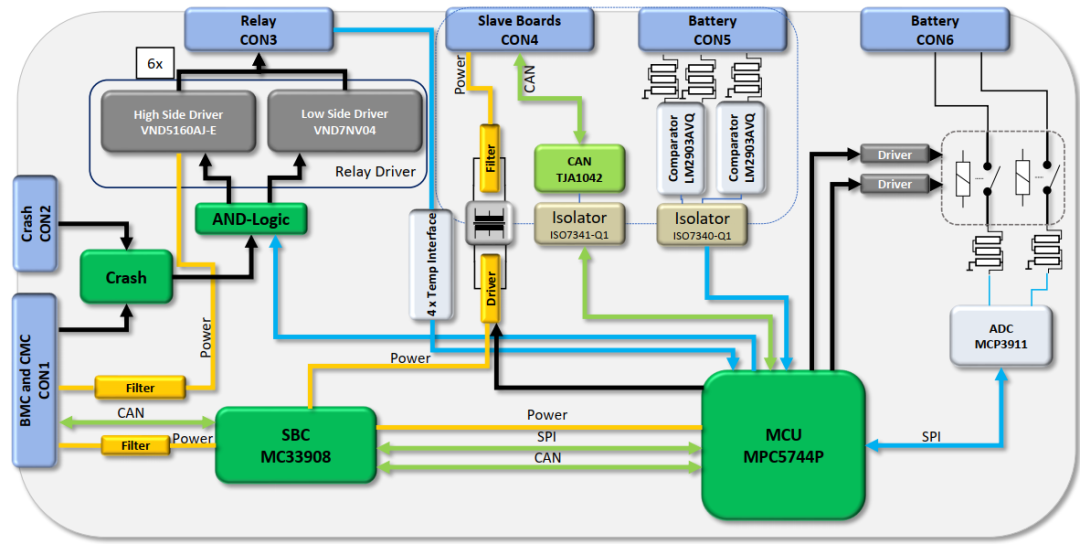

圖4 BJB結構圖

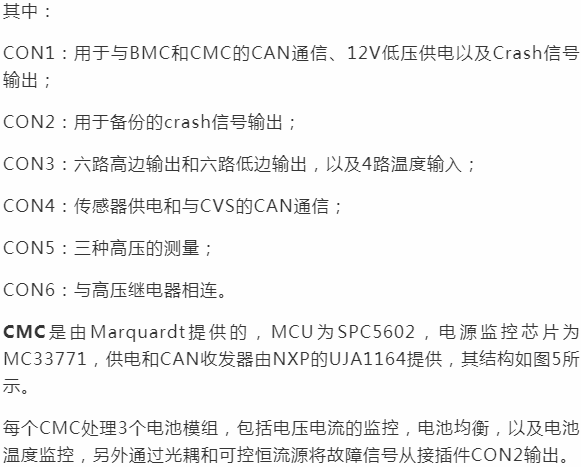

奧迪e-tron BMS系統分析的圖8


奧迪e-tron BMS系統分析的圖9

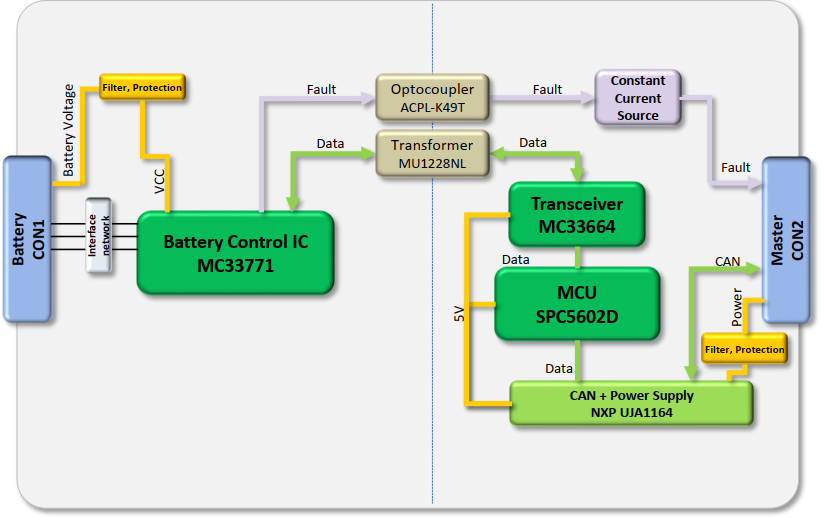

圖5 CMC結構圖
最后看一看 CVS ，CVS是由Draxlmaier提供的，其具有5個同步高壓測量(利用AS8510和MCP3919)和兩個冗余電流測量(MCP3919和MM9Z1J638BM2EP)。數據處理由電池監測傳感器(MM9Z1J638BM2EP，freescale)管理，詳細結構如圖6所示。
奧迪e-tron BMS系統分析的圖10

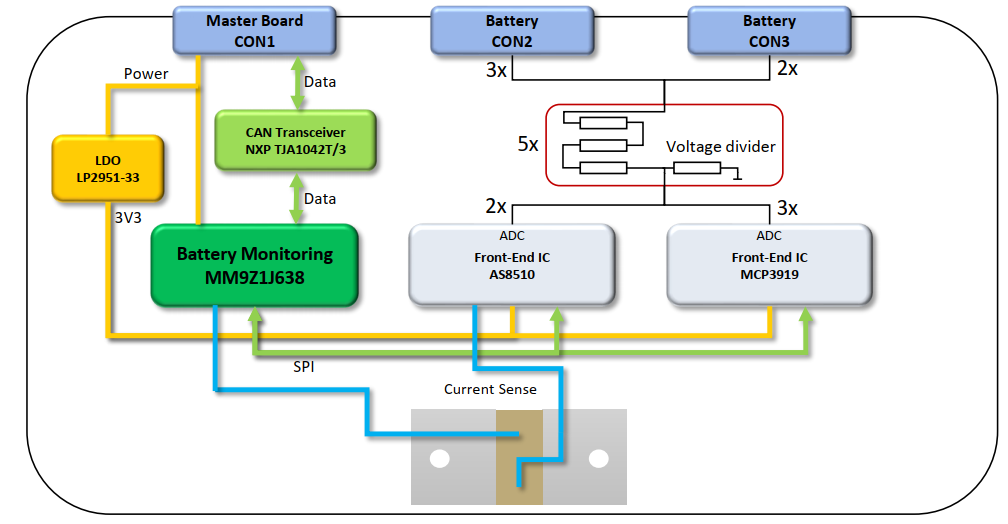

圖6 CVS的結構圖
來源：旺材電動車
