刀片電池系統拆解 1-電子電氣設計

2021年7月21日 10:49
瀏覽：2658
在網上整理和瀏覽資料的時候，發現一個刀片電池系統的拆解，是對一些比較有趣的部分 做的 整理。當然，我個人最感興趣的部分是電子電氣部分，今天先分享這部分的內容，后續會就結構和冷卻部分再逐一分解，隨后有機會整理一些專業機構對刀片電池的測試分析，做一些摘錄。

下圖左邊是比亞迪做的50kwh+低電量的電池系統，右邊是70+kwh的上下疊層雙排電池系統。有一個共同的特征，就是比亞迪的電池需要一根比較長的母排接回來。

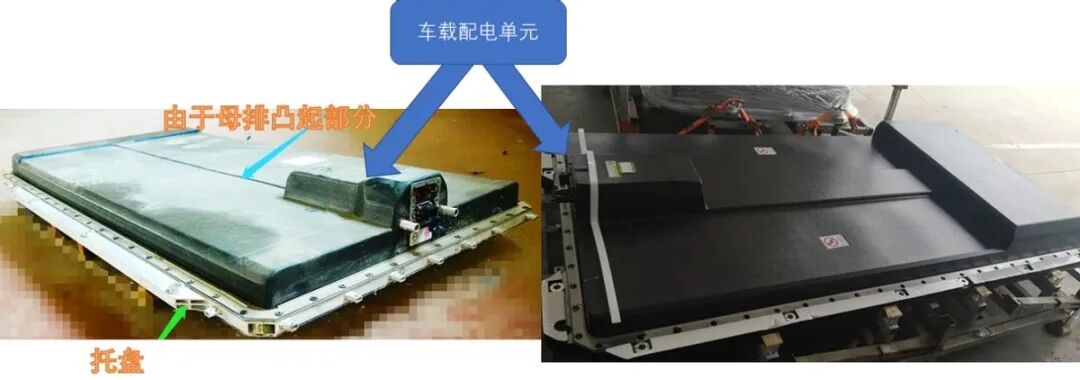

刀片電池系統拆解 1-電子電氣設計的圖1 圖1 比亞迪的梯度一個是改變長度，一個是疊兩層

在結構化的設計中，從電氣角度中間需要連接整塊電池的兩端，所以我們能看到兩根很寬的正極和負極的母排連接一體化電池的帶電兩端到BDU配電盒，如下圖所示。

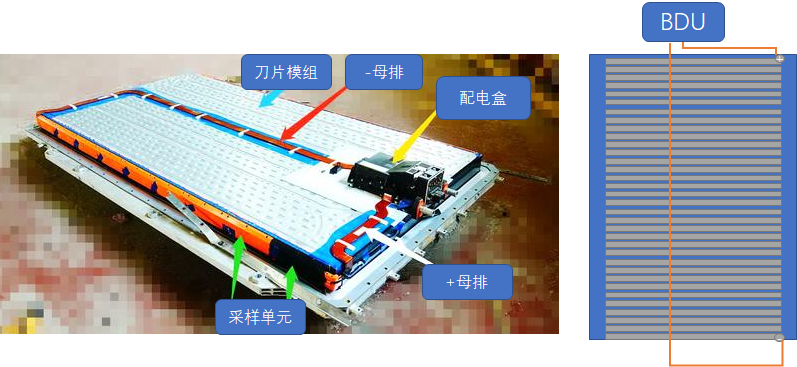

刀片電池系統拆解 1-電子電氣設計的圖2 圖2 刀片電池系統的配電盒

備注：據參考的拆解信息說，這根母排的材質為鋁。
而這個BDU配電盒，是有點像我們通常見到的PHEV的接口設計，盡可能復用中間排氣管道的凸出的設計。刀片電池在整車上是兼容BEV、PHEV兩種不同的設計，所以目前看下來都是這樣統一地堆在電池系統上方的設計。

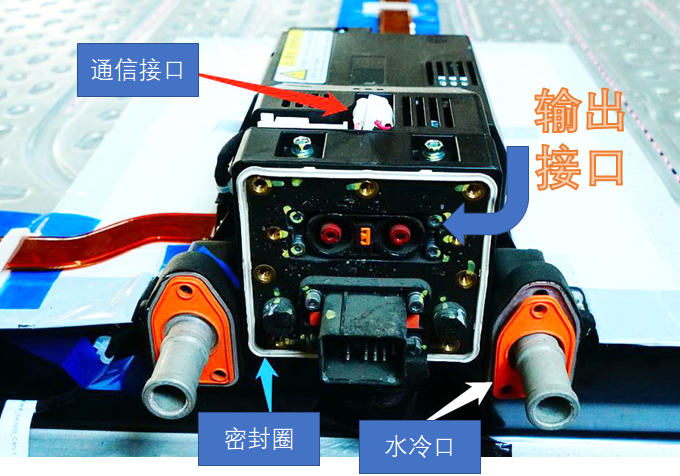

刀片電池系統拆解 1-電子電氣設計的圖3 圖3 刀片電池的配電盒輸出

如下圖所示，母排通過螺栓和刀片電池的模組輸出極進行連接。

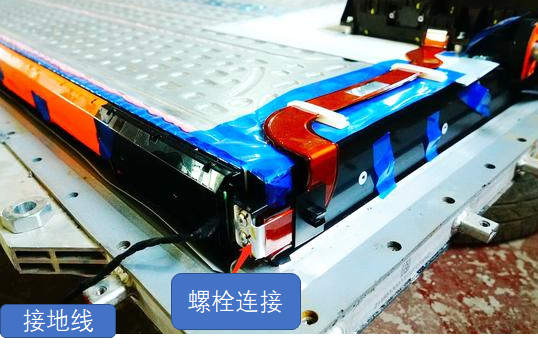

刀片電池系統拆解 1-電子電氣設計的圖4
圖4 高壓母排和模組的連接是用兩個螺栓

為了固定這個BDU，在水冷板上設置了四個固定點，然后為了進行電隔離，工程師采用了一塊四四方方的絕緣墊，來進一步加強絕緣。

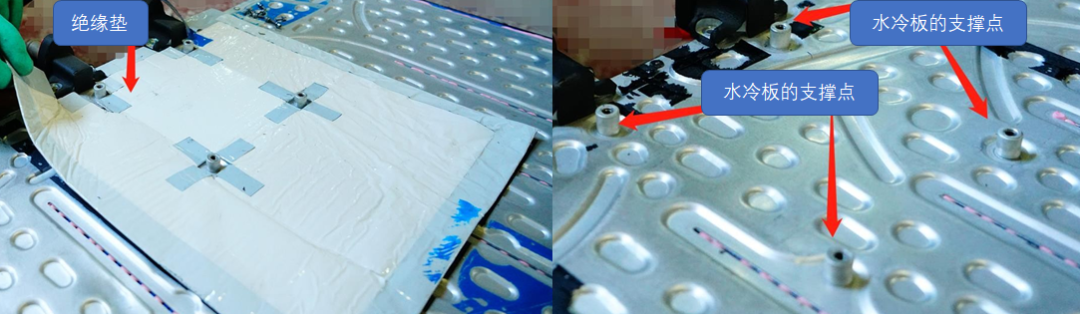

刀片電池系統拆解 1-電子電氣設計的圖5 圖5 BDU配電盒下面的絕緣墊和水冷板上的四個支撐點

電池管理系統是集成在這個配電盒里面，需要注意的是，這里BMU取消了獨立的外殼，BMU嵌入在BDU里面，然后擰上了一塊蓋板。

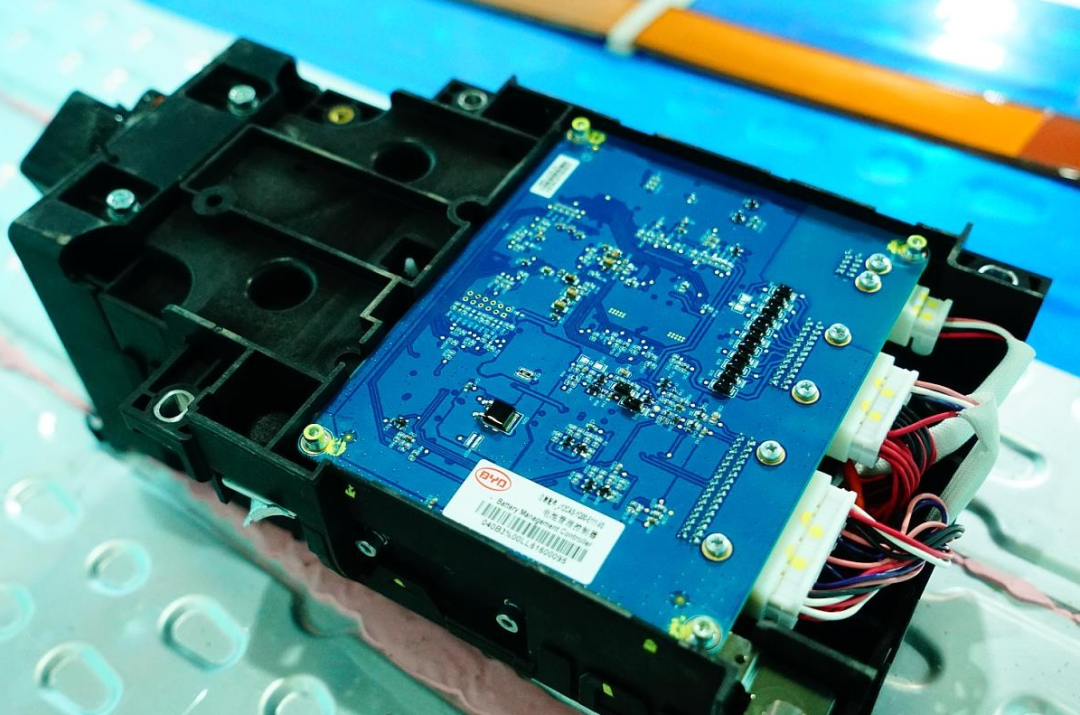

刀片電池系統拆解 1-電子電氣設計的圖6 圖6 接下來是這個重點的BDU

不知道為啥，現在比亞迪的電路板特別喜歡局部做這種 涂膠 。

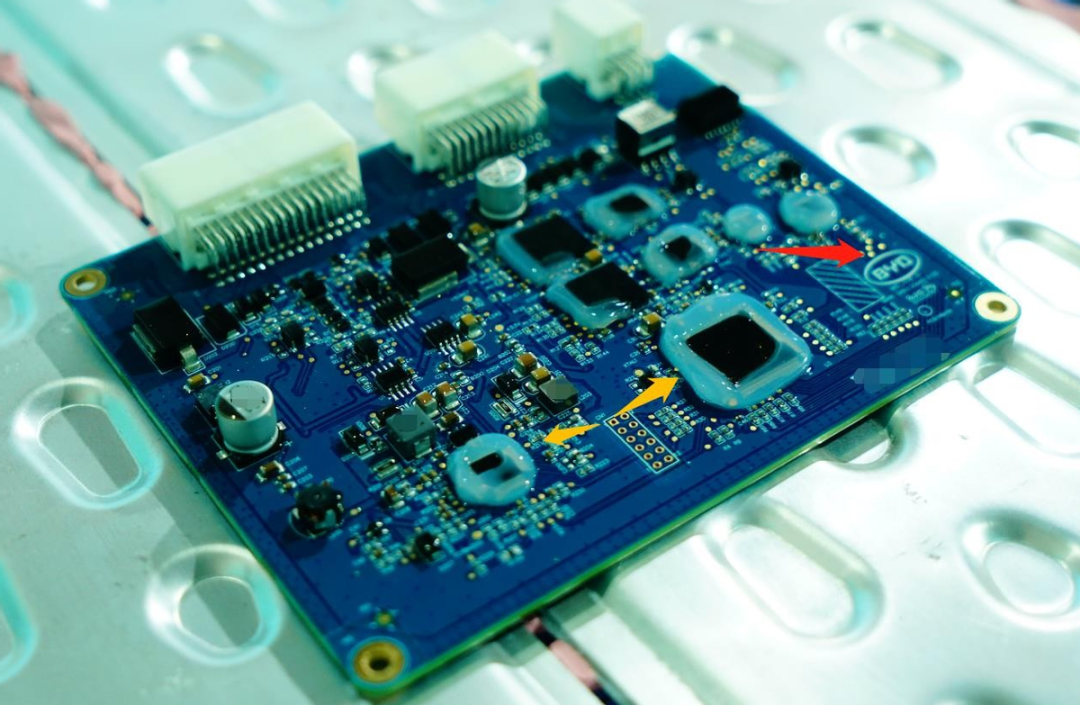

刀片電池系統拆解 1-電子電氣設計的圖7 圖7 比亞迪的電池管理系統

在電池管理系統里面，配了兩個主接觸器，回路里面有一個比亞迪自制的Shunt電流傳感器，還有一根400A的熔絲。

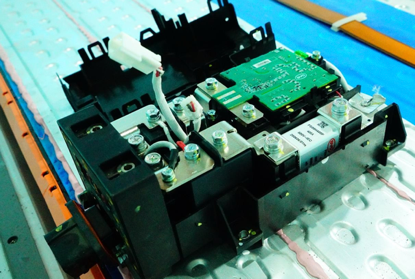

刀片電池系統拆解 1-電子電氣設計的圖8
圖8 BDU的下層

小結：今天回家比較晚，先寫到這里。有空會寫這個系列的第二部分，有關比亞迪BMU和CMU方面的內容。
