簡介

    在進行多點輸入時程地震反應分析時，為了確定結構的起振時間，必須確定地震波的傳播方向，一般多點輸入的影響是復雜的，應沿不同的傳播方向，根據地震波的傳播速度確定各點的相位差，分別計算結構的反應。

    同時應該明確的是，地震地面運動的方向與地震傳播的方向是無關的，不能將地震波傳播方向與地面運動方向混淆，在同一地震傳播方向上，需要考慮不同的地面運動方向的影響。

Step1. 確定各點地震輸入時程

    首先應根據工程場地情況確定各點的地震輸入時程，通常有以下兩種方法：

    場地波動分析方法。考慮土與結構的相互作用，需要根據結構所處場地，建立包括結構和土體的分析模型，在分析模型的邊界輸入地震波，進行場地波動分析，得到支承各點的地震輸入時程。

    相位差簡化輸入方法。當場地比較均勻，只需要考慮行波效應時，可采用該方法進行分析。利用場地波或以往記錄的地震波在結構的基底進行輸入，各點輸入地震波的形狀和峰值大小相同，考慮行波效應后，各點輸入的地震波存在一個相位差，這個相位差需要由地震波的傳播方向和傳播速度共同確定。通常地震波的傳播速度范圍在100~1000m/s。

    首先根據地震波的傳播方向，確定結構的第一個起振點，以此點作為地震波時程的零相位點；假設地震波是沿著傳播方向平行傳播的，同一波面上的地震波相位相同，根據地震波的傳播方向和波速，計算地震波傳播到基底各點的時間，確定相應的相位差。

Step2.進行多點輸入分析

    建立結構的有限元模型，在基底各點輸入前一步得到的地震時程，進行結構的整體分析。根據不同的地震波傳播方向，分別確定各點的地震輸入時程。同時，因?yàn)榈卣鸩ǖ恼駝?dòng)方向與地震波的傳播方向是相互獨立的，針對每一個地震波的傳播方向，必要時還要考慮地面振動的不同方向，分別進行時程分析。

小結討論：

    對于橋梁結構，因?yàn)橄虏炕A(chǔ)相對獨立，基礎振動不同步引發的擬靜力反應的影響比較明顯；而普通建筑結構因?yàn)榈叵率疫B接在一起，各部分基礎的相對變形受到地下室底板的約束，一般不會產生基礎的相對變形，擬靜力反應的影響比較小。但多點地震輸入的另一個影響是因?yàn)楦鼽c(diǎn)輸入的相位不同，相當于輸入了一個扭轉分量，會產生結構整體的扭轉反應，這一點對建筑結構的多點地震分析是主要因素。在考慮了多點地震輸入后，對稱的多塔樓結構就有可能產生扭轉反應，這在單點地震輸入分析中是無法實現的。

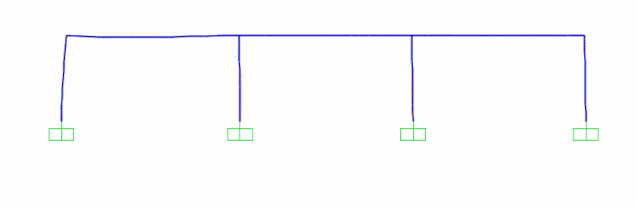

   建立一個四跨的梁式結構，地震傳播到支座之間時間差為5s（此處為了體現多點激勵與同步激勵差別更明顯，選擇特別軟弱的地基，剪切波速選擇非常小），計算分析該結構的動力特性及動力結果。

（注：此結構僅作計算演示，無工程意義）

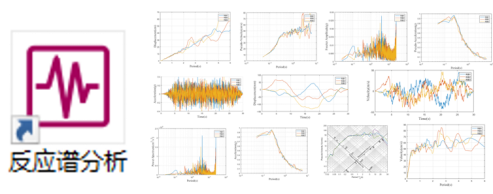

    為了方便研究利用自主開發的工具將加速度地震輸入轉化為位移時程輸入。

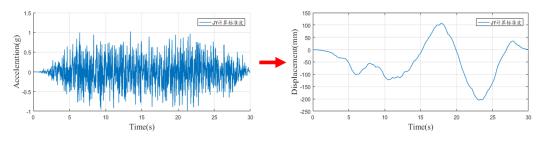

    左圖為平常所見的加速度地震波，轉換為右圖的位移加載時程。為了驗證加速度地震波加載和位移時程加載的計算結果是否一致，我們先進行一致激勵分析，驗證結果。

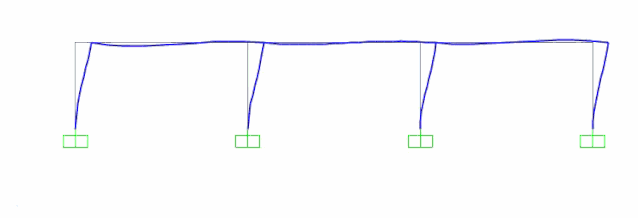

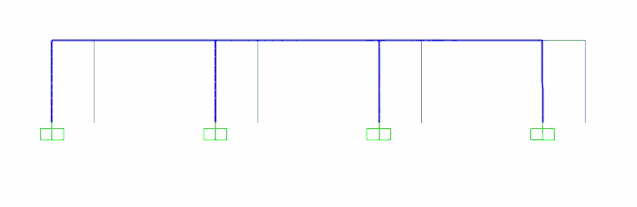

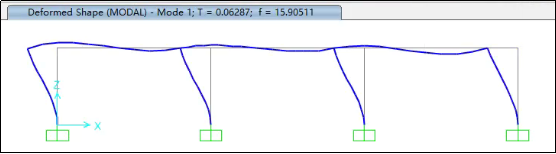

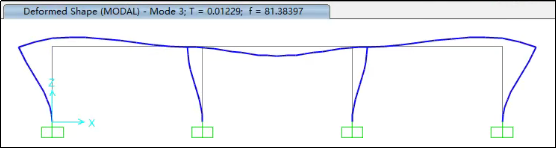

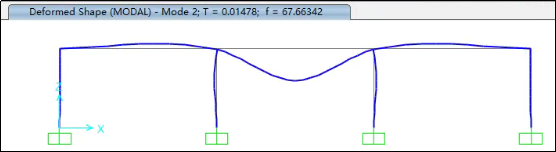

Step1：計算結構的前三階周期和前三階振型

Step2：將加速度時程和位移時程的地震波分別加入結構進行計算分析（均采用直接積分法進行分析），取結構中點(如下圖所示)的絕對加速度和絕對位移時程結果進行對比。

加速度加載結果時程顯示

位移加載結果時程顯示

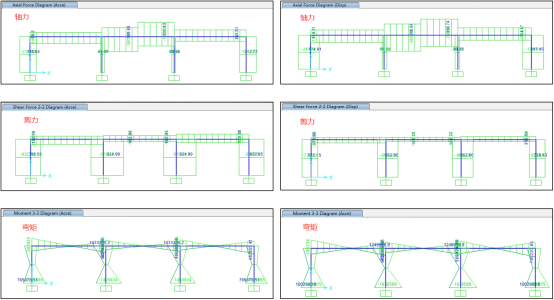

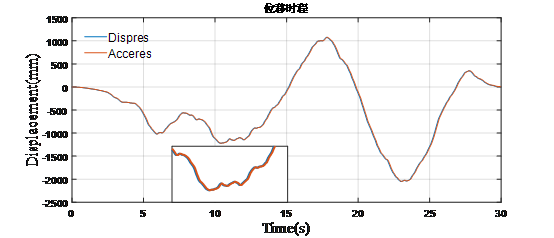

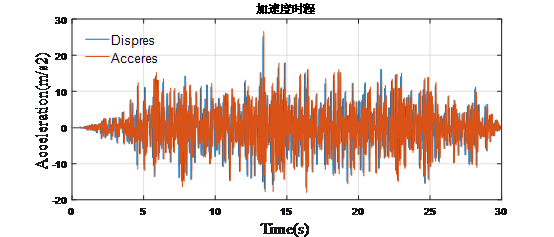

    可見地震波通過加速度加載和位移加載結果基本一致，驗證了做法有效性和可實施性，內力對比如下圖所示，也呈現基本一致，說明加載方法可行。

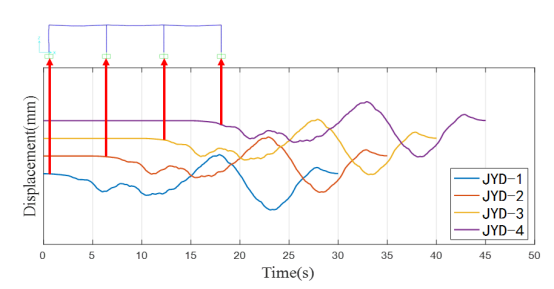

Step3：考慮行波效應的多點激勵施加，施加方式如下圖所示，且依舊提結構中點的絕對位移時程進行對比。

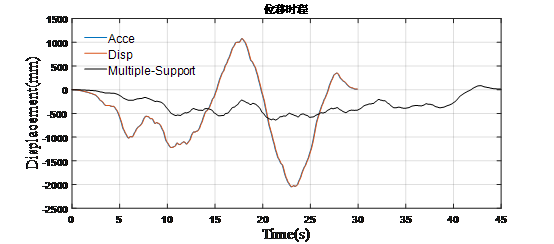

多點激勵加載結果時程顯示

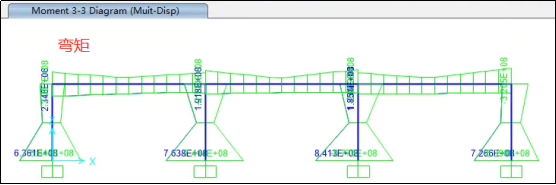

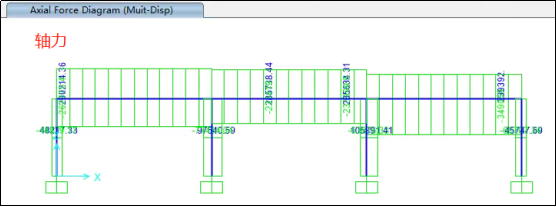

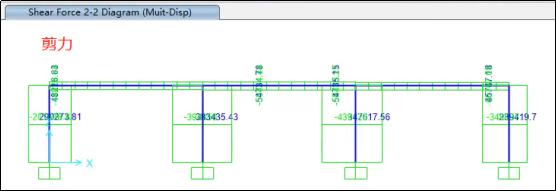

    可以發現，通過多點激勵之后，結構的內力在各個支座不協同運動下增大了許多，而由于結構支座不協同運動，導致中點的位移反而偏小。

    接下來將原理闡述下，感興趣的看官可以繼續一起探討。

    首先談?wù)勚ёo位移時的動力方程，將結構自由度分為兩類，即為內部自由度和支座自由度，于是平衡方程的分塊矩陣為：

     由于我們采用的是位移加載模式，因此一般支座位位移量，外荷載為已知，而結構內部自由度位移和反力為未知量為未知量，將上式展開可得：

     上面第一個式子又可寫成：

    若無外荷載激勵而僅產生支座位移，可變形為：

    這個就是支撐節點發生位移時在非支撐節點產生的靜位移。

    考慮多點激勵時，動力方程為：

    在結構承受隨時間變化的支座移動時，結構的反應來源由兩部分：支座移動引起的結構反應，稱為擬靜力反應；支座移動加速度導致的慣性力引起的結構反應，稱為動力反應，因此將位移表示為：

    由前半部分得到的可知：

    且求一二階倒數：

    將上式子帶入動力方程可得：

    若阻尼力相對慣性力而言可忽略不計，則式子可變形為：

    上面的推導就是多點激勵的動力平衡方程。由推導可以看出擬靜力反應和動力反應均與結構剛度有關，對于線性結構，擬靜力反應和動力反應可以分別單獨求解。

概念為先，機理為本，下期見！
