簡介

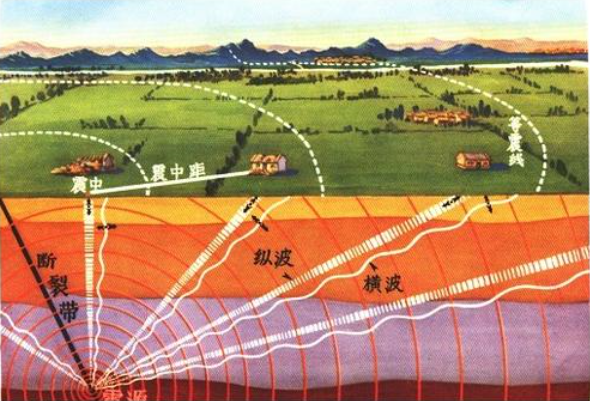

   傳統的結構地震響應分析是基于一致地震激勵，只考慮地面運動隨時間的變化特征，認為結構各支承處的地震動是完全相同的。而實際上地震波在傳播過程中受到行波效應以及非均勻地形等地質條件的影響，場地各點的地震波動存在明顯差異。

   由于傳播路徑的不同，地震波從震源傳至兩測點的時間差異導致相干性的降低，稱為行波效應。

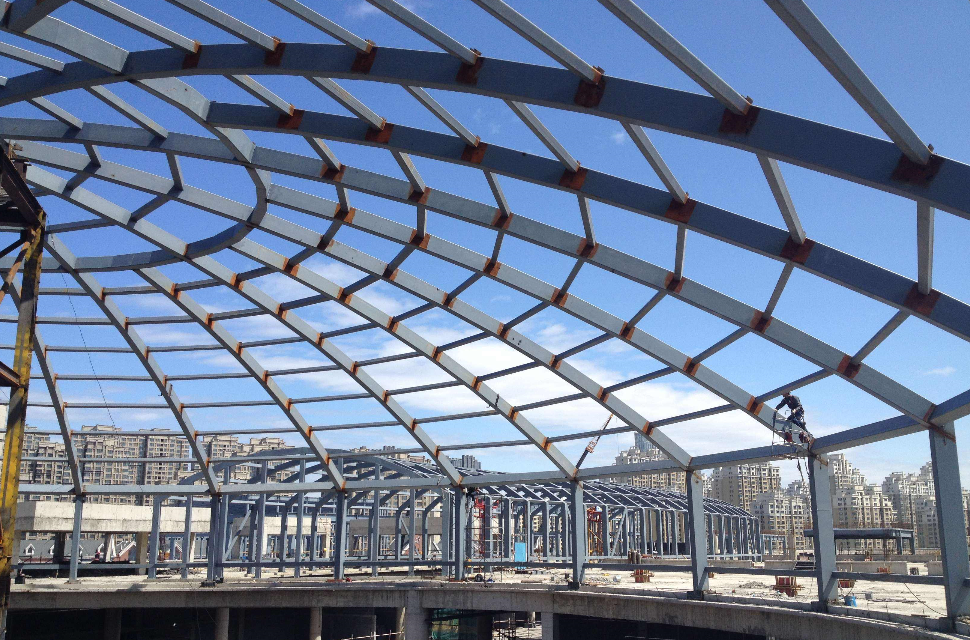

    因此以一致激勵對超長大跨結構進行抗震設計顯然是不夠精確的，需要進行多點激勵地震響應分析。對于多數結構地震分析來說，使用地面加速度作為基底輸入是可能的，而且產生的結構位移是相對于絕對地面位移的。在多支座輸入運動的情況下，必須以不同支座處的絕對地面運動的形式來表達該問題。

    根據國內外目前對于多點輸入地震反應分析的研究，得到的一致結論是：一致地震動激勵下的結構響應是高于或低于多點輸入激勵下的響應，取決于結構的動力特性、截面形式位置、反應類型以及地震動變異性的大小等。

    即使是最簡單的結構形式也無法確定何種激勵會引起最大的響應。因此實際計算時只能針對具體的結構進行具體分析。通常情況下，應當對超長結構進行多點輸入地震反應分析，這樣做可以使超長結構的抗震計算更加安全合理。

（1）地震波從震源傳播到兩個不同測點時傳播介質的非均一性效應。

（2）由于傳播路徑的不同，導致兩測點的時間差的行波效應。

（3）由于兩測點到震源的距離差異導致相干性的降低的衰減效應。

（4）由于兩測點處表層土局部場地條件的差異，在傳播的過程中，使兩測點的地震動相干性降低的局部場地效應。

    由于建筑規模所限，衰減效應影響較小，通常情況下可不考慮。根據以往的研究成果，相對于一致地面運動而言，考慮行波效應產生的計算修正占主導地位，而考慮激勵點間相干性部分損失（非均一性效應，局部場地效應）產生的計算修正則小得多，而且多半是略微縮小行波效應的修正量的。

   目前在進行多點輸入地震反應分析時，時程分析法、隨機振動分析法和反應譜方法均有所涉及，并有其各自的優勢和不足。

    時程分析方法雖可以考慮地震波的振幅特性、頻譜特性，同時可以考慮結構的非線性特性。但由于為了體現地震荷載的隨機性，必須采用多組時程進行分析，工作量較大。

    隨機振動分析方法是在支承點上輸入地震動的自譜密度和互譜密度，由已知輸入的功率譜求解輸出的功率譜。但其依然存在巨大的計算量，并且目前還未達到完全實用的程度。

    對于多點輸入問題，由于目前長周期反應譜方面存在的問題，加上地面運動時空變化特征難以模擬等因素，反應譜方法的精度難以得到保證。

    對于多支座的時程分析，采用位移加載還是加速度加載制度呢？分析過程我們?cè)撟⒁馐裁茨兀?/p>

    在多支座的地震輸入分析中，由于采用位移荷載與加速度荷載明顯不同。可使用位移荷載的地震分析，但采用位移荷載激發大量的振型。

    一方面由于加速度在一個時間增量中是線性函數，而且通常平衡方程的解是精確的解。另一方面，源自線性加速度函數的位移在每個時間增量中是一個三次函數。因此，需要一個較小的時間增量，或必須使用一個更高階的求解方法，建議采用絕對位移的加載模式。

    相對位移公式中的荷載空間分布是與質量直接成比例的，通常我們用90%的模態質量參與法則可用來確保結果是準確的。然而，在基底位移輸入的情況下，模態質量參與系數不能用來估算可能的誤差。對于絕對位移荷載，集中力應用在結構固定基礎附近的結點上。這樣將激發出很多高頻振型，所以需要引入可替代的誤差估計，這樣的做法是需要大量的振型數量，因此對于位移荷載的多點激勵不建議采用振型疊加法進行分析，此時振型疊加法的振型截取可能會引起構件內力的較大誤差。

    對于相同的阻尼比，當指定位移輸入時，與高頻響應相關的有效阻尼比較大。并且，如果使用質量比例阻尼，將會因?yàn)榻Y(jié)構的剛體運動而引入額外的阻尼。因此，如果加速度與位移分析使用相同的阻尼，將獲得不同的結果。

    換句話說，目前廣泛使用的經典阻尼與Rayleigh阻尼所包含的質量比例阻尼在多點激勵的物理意義上是不可能的。因此，如果要用現代計算機程序精確模擬承受位移荷載實際結構的真實動力性能，必須開發新的能量損耗數學模型。

概念為先，機理為本，請看下篇！
