“通俗講動力數值算法”

隨著科學研究和工程技術的不斷發展，出現了諸如航天飛機、空間站、海洋石油鉆井平臺等大型或超大型的復雜結構，它們不但自由度高，而且還含有非線性、隨機載荷和復雜的邊界條件等多種因素。

因此，到20世紀末開始，結構動力學發展到一個新的高度，對復雜結構的分析需要借助高階有限元模型進行大量計算。

更由于一些細觀和微觀結構分析的提出，大型和超大型的計算是不可避免的。這些問題由于計算規模巨大，求解復雜，在傳統的串行機上無法得到滿意的解答。因此改變計算機系統結構，變串行處理為并行處理，從理論上講，其速度的提高是無止境的。利用并行計算機研究和開發相應的并行算法有可能解決串行機無法解決的存儲量、計算時間和效率等多方面的問題。

在談?dòng)?jì)算效率及并串行之前(期待下期講解)，這期先談?wù)撓陆Y(jié)構動力學的顯式隱式計算。

【結構動力學研究對象】

結構動力學問題通常有兩類研究對象：

第一類是在運動狀態下工作的機械或結構，例如高速運行的車輛、飛行器等，它們承受著本身慣性及與周圍介質或結構相互作用的動力載荷。

第二類是承受動力載荷作用的工程結構，例如建于地面的高層建筑和廠房，石化廠的反應塔和管道，它們可能承受強風、波浪、地震以及沖擊等各種動力載荷的作用。

【結構動力學研究內容】

結構動力學的研究內容主要有兩個方面：

一是結構的動力響應問題，分析結構的動力響應特性，以計算結構振動時的動應力和動位移的大小及其變化規律。

在看本文之前可以看下歷史文章：

【JY】結構動力學初步-單質點結構的瞬態動力學分析

【JY】淺析各動力求解算法及其算法數值阻尼(人工阻尼)

二是模態(振型)分析問題，尋求（包括模態計算、模態識別）結構的固有頻率和主振型，從而了解結構固有的振動特性，以便更好地利用或減小振動。

在看本文之前可以看下歷史文章：

【JY】主成分分析與振型分解

【JY】振型求解之子空間迭代

對于多自由度體系，一般可采用振型疊加法，但當體系存在強非線性行為時，振型疊加法已不再適用（弱非線性行為可通過FNA，將非線性行為當成外力施加，詳情可看：【JY】基于Ramberg-Osgood本構模型的雙線性計算分析）。

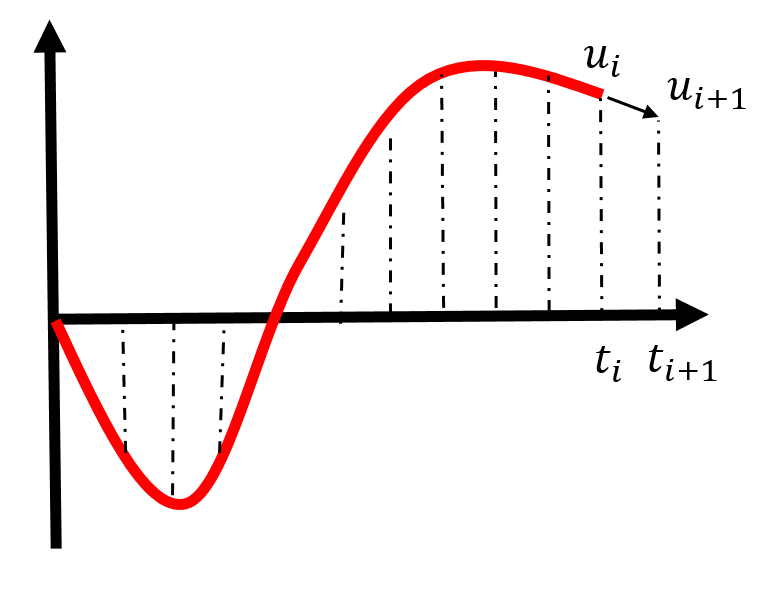

因此目前對結構動力響應分析常用的有效方法是數值積分法。數值積分法是將振動平衡方程式中的時間分割成許多間隔，每個時間間隔都非常小以保證計算精度。針對每個時間間隔點計算位移、速度及加速度等，利用已經求得的當前步的分析結果作為已知條件，通過一定的計算方法或假定求得未知的下一步的分析結果，逐步求得結構在地震作用下的響應結果。

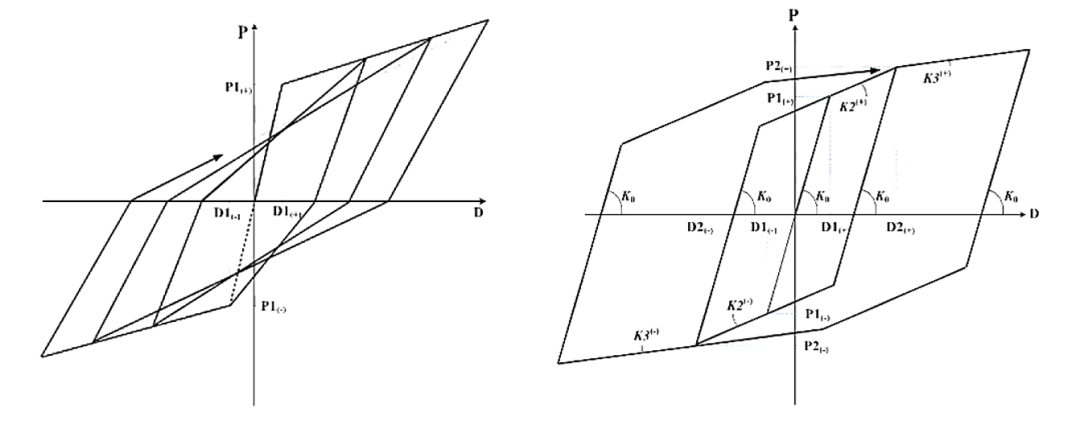

特別是結構的恢復力特性隨結構反應的大小而在不斷地變化（材料非線性），因此在每步的分析中必須根據結構反應狀態確定當前的結構恢復力特性，進行下一步計算。

直接積分法針對離散時間點上的值進行計算，十分符合計算機存儲的特點，體系的運動微分方程也不一定要求在全部時間上都滿足，而僅要求在離散的時間點上滿足即可。根據在當前時刻的反應值確定下一時刻反應值方法的不同。

因此在函數表達式的不同分別形成了不同的數值積分法，常見的數值積分法主要包括Runge-Kutta法、Newmark-β法、Wilson-θ法、Duhamel積分法、HHT-α法、中心差分法、分段解析法、精細積分法等等（看下圖）。

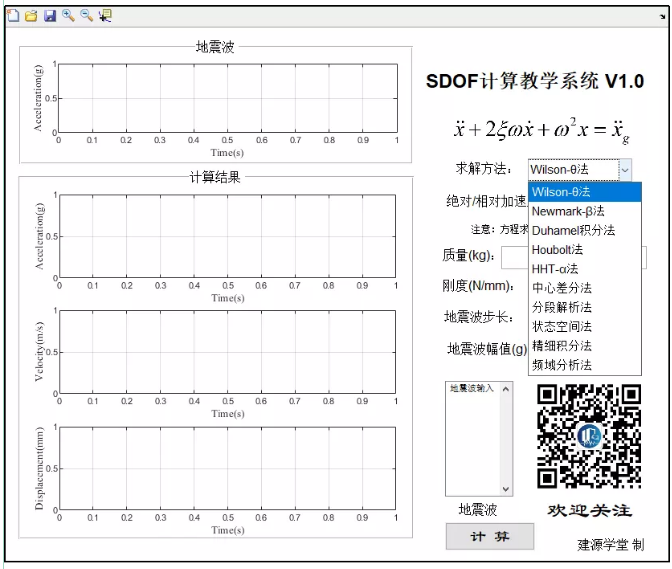

（詳情可下載學習：【JY】SDOF計算教學軟件開發應用分享）

那么哪種算法好呢？

其實判斷一種直接積分方法的優劣，其標準是多方面的：

a.收斂性

當計算的時間步長趨于無窮小時，所得的數值解是否收斂于精確解。

b.計算精度

如果計算截?cái)嗾`差是相對于時間步長N次方的小量，那么就稱該方法具有N階精度。

c.穩定性

隨計算時間步數的增大，如果數值解沒有遠離精確解，則該方法是穩定的。

d.計算效率

計算耗時的多少可直接反映出一種計算方法的計算效率。

因此，對于不同問題下，選擇不同算法是存在優劣之分的，而常見的在實際的動力彈塑性分析中還可以根據是否需要聯立求解耦聯方程組，且是否需要在每一步的求解中進行剛度矩陣求逆，將數值積分法分為隱式分析方法和顯式分析方法。

【隱式分析方法】

該方法需迭代求解耦聯的方程組，計算工作量大，增加的工作量至少與自由度的平方成正比，如Newmark-β法、HHT-α法，但是積分步長可以取得較大。

聯立求解耦聯方程組和迭代都需要求解大型的線性方程組，這一過程需要占用相當數量的計算資源、磁盤空間和內存。該算法中的增量步可以比較大，至少可以比顯式算法大得多，但是實際運算中上要受到迭代次數及非線性程度的限制，需要取一個合理值，而且對于高度非線性問題無法保證收斂。

【顯式分析方法】

該方法直接求解耦聯的方程組，計算工作量較小，工作量至少與自由度數成正比，如中心差分法，但是要求步長很小。

顯式算法基于動力學方程，采用動力學方程的一些差分格式（如廣泛使用的中心差分法、線性加速度法等）對時間進行差分，不需要進行剛度陣、質量陣、阻尼陣的組，不需要進行矩陣分割或矩陣求解等求解大型方程組，其右端項的形成只需根據每個單元對有效荷載向量的貢獻累加而成，這樣整個計算基本上在單元一級水平上進行，計算量與節點數成正比，因此只需很小的高速存儲區，尤其當一系列單元的剛度陣、質量陣、阻尼陣相同時，就不需重復計算，效率更高。

另外，顯式算法不需要進行平衡迭代，計算速度快，時間步長只要取得足夠小（典型的顯式算法的時間步長是隱式算法的1%~1%），一般不存在收斂性問題。因此需要的內存也比隱式算法要少，并且數值計算過程可以很容易進行并行計算，程序編制也相對簡單。但顯式算法要求質量矩陣為對角矩陣，而且只有在單元級計算盡可能少時速度優勢才能發揮，因而往往采用減縮積分方法。顯式計算的不足是精度不高，必須設定非常小的時間步求解以保證穩定狀態，過大和過小的時間步往往導致求解時間非常漫長。特別適用于求解需要分成許多的時間增量來達到高精度的高速動力學時間，諸如沖擊、碰撞和爆破等高度非線性問題。

【數形結合：顯式算法VS隱式算法】

以下面這個方程為例，講清楚顯式、隱式的差別：

為了方便閱讀，提前給個結論：

a. 顯式求解法：顯式算法的步進具有“預測”的能力，僅需要當前步的所有參數可以預測下一步的所有參數。

b. 隱式求解法：隱式算法的步進具有自我矯正的能力，利用下一步的導數矯正當前步誤差，進行實時步步矯正。

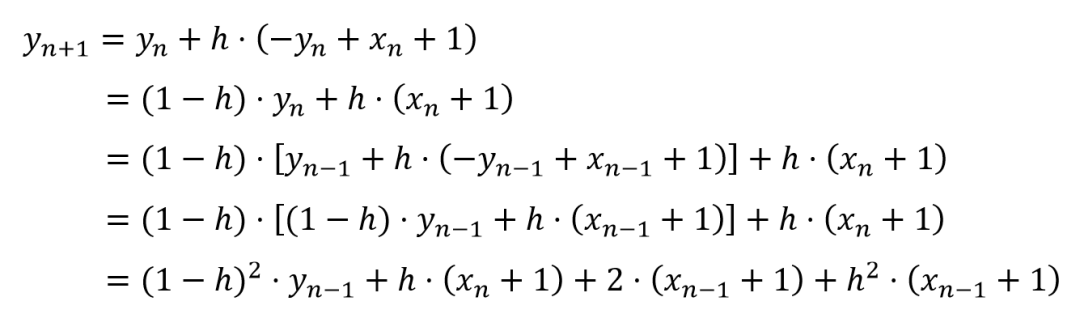

1、對于上述方程的顯式方法的化解求解如下：

上述方程中可得到當|1-h|>1時(即h>2)，整個方程將開始發散，需要保證h<2，整個方程才可收斂。求解函數繪制如下：

（即工程師們在采用顯式進行計算彈塑性分析時，模型或步長不當時，計算會發生的發散同理。）

2、對于上述方程的隱式方法的化解求解如下：

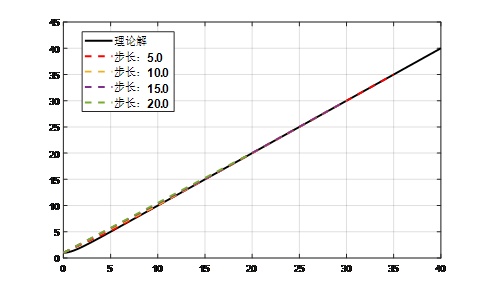

可以看到隱式計算需要用到下一步的x對y進行矯正計算，且僅需要保證h>0 即可保證方程精度穩定且收斂。求解函數繪制如下：

綜上所述，顯式算法具有計算存儲量小的優點，在計算分析步內，不需要對剛度進行重新組裝迭代，但計算步長需要取得極小才可讓計算不發散。

時間步長的建議可取以下建議：(其中E是彈性模量，L是單元長度，Cd是材料波速)。

隱式算法具有自動矯正的能力，且步長可以較大，但剛度矩陣計算在每一步內需要進行迭代重組裝，且在迭代過程，剛度重組的過程較容易計算不收斂，并需要占用計算存儲大量資源。

最近筆者也開發小型的計算內核，受曲哲老師的極速牛頓法的啟發（文獻DOI：https//doi.org/10.1002/nme.6456）這里提供一種思路給大家：

隱式 + PCG + 極速牛頓

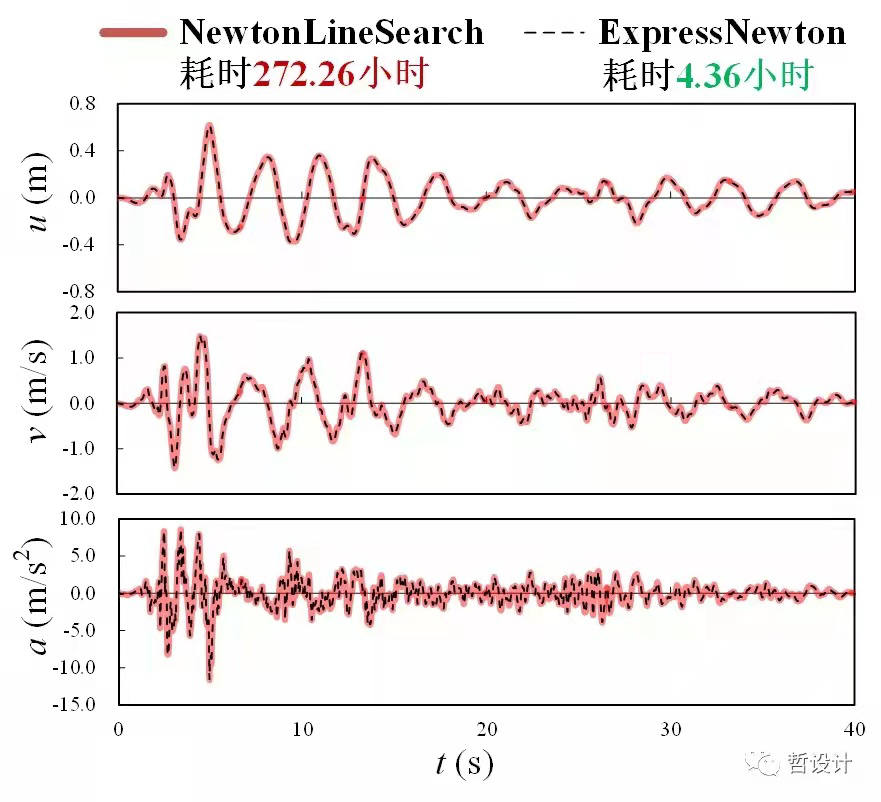

解析：隱式算法使得步長拉長，PCG（預處理共軛梯度法）使得求解超大規模的稀疏矩陣變得簡便快速，極速牛頓法進在迭代時最多兩步，盡可能避免不收斂問題，集百家之所長的快準狠算法~

（圖片來源：哲設計）

最后，其實顯式和隱式求解的本質在于采用不同的物理學平衡方程，因此在不同的物理學問題也有不同的表現。順便說下，在大型通用有限元中，如Abaqus/Standard用的隱式分析方法的為HHT-α法（改進Newmark-β法），如Abaqus/Explicit、LS-DYNA顯式分析方法為中心差分法。
