1 總則
1.1 范圍
本文章適用于石油化工生產及其附屬裝置中并排布置的金屬管道間距的確定。
1.2 引用標準
2 管道間距的確定
2.1
本文章依據SH/T 3405《石油化工企業鋼管尺寸系列》中管子外徑和SH/T 3406《石油化工鋼制管法蘭》中法蘭外徑計算管道間距。
2.2
在管架上并排布置的無法蘭管道不論有無隔熱層，管道外表面凈距不應小于50mm。管道間距見圖-1和表-1；
在管架上并排布置的有法蘭管道不論有無隔熱層，法蘭外緣與相鄰管道的凈距不應小于25mm，有法蘭無隔熱層管道間距見表2和表3。

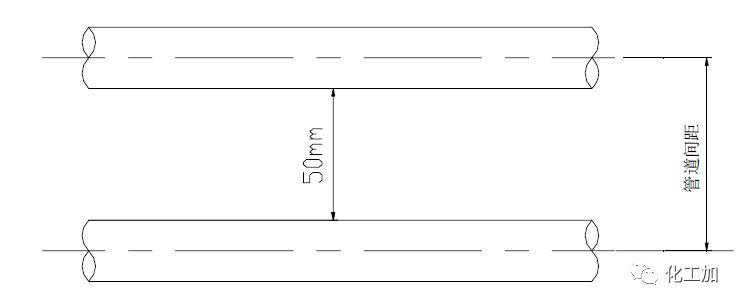

▲ 無法蘭無隔熱層管道間距示意圖
2.3
管道外表面距管架橫梁端部不應小于100mm，管道法蘭外緣距管架或構架的支柱、建筑物墻壁的凈距不應小于100mm，見下圖。
▲ 管道與管架、構架的支柱凈距示意圖圖
▲ 管道與墻壁表面凈距示意圖
2.4
并排管道上安裝帶手輪的閥門時，管道間距除考慮法蘭大小及其凈距外，還應考慮兩手輪外緣的凈距應保持80～100mm。
2.5
管道上裝有外形尺寸較大的管件、小型設備、儀表測量元件或有側向位移的管道，應加大管道間的凈距。
2.6
管溝內管道間距應比架空敷設時適當加大，其凈距不應小于80mm，法蘭外緣與相鄰管道的凈距不應小于50mm。
2.7
法蘭相錯的管道間距按大管道上有法蘭，小管道上無法蘭考慮。
2.8
不同等級法蘭相錯的管道，按低等級大管徑有法蘭和高等級小管徑有法蘭兩種情況分別考慮，取其管間距的較大值。
2.10
管道間距的確定還應考慮管道支架形式的影響。

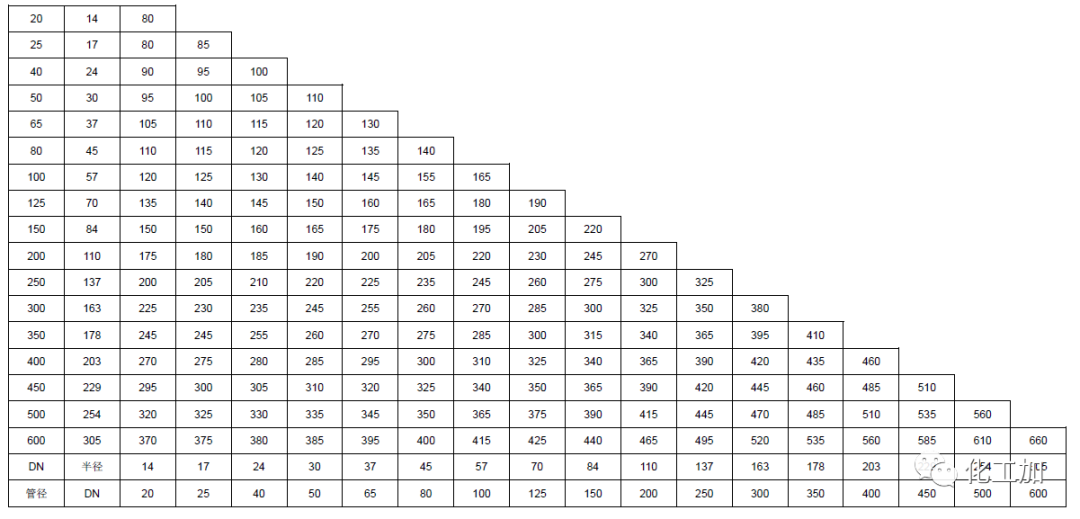

▲ 表1-無法蘭無隔熱層管道間距mm

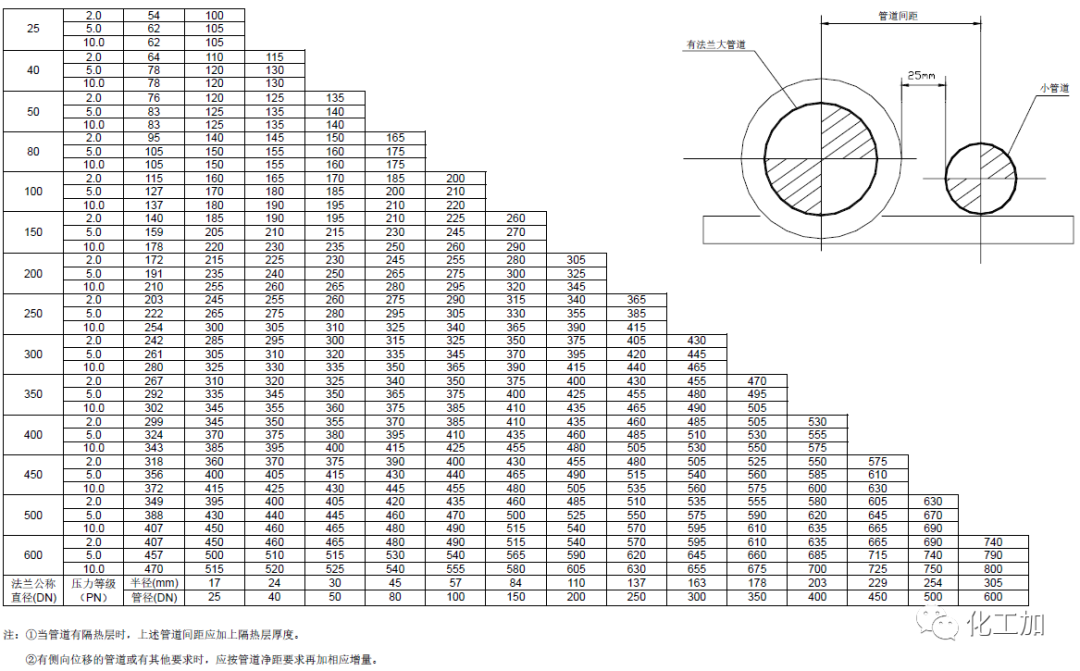

▲ 表2-管道間距（有法蘭大管道/無法蘭小管道）mm

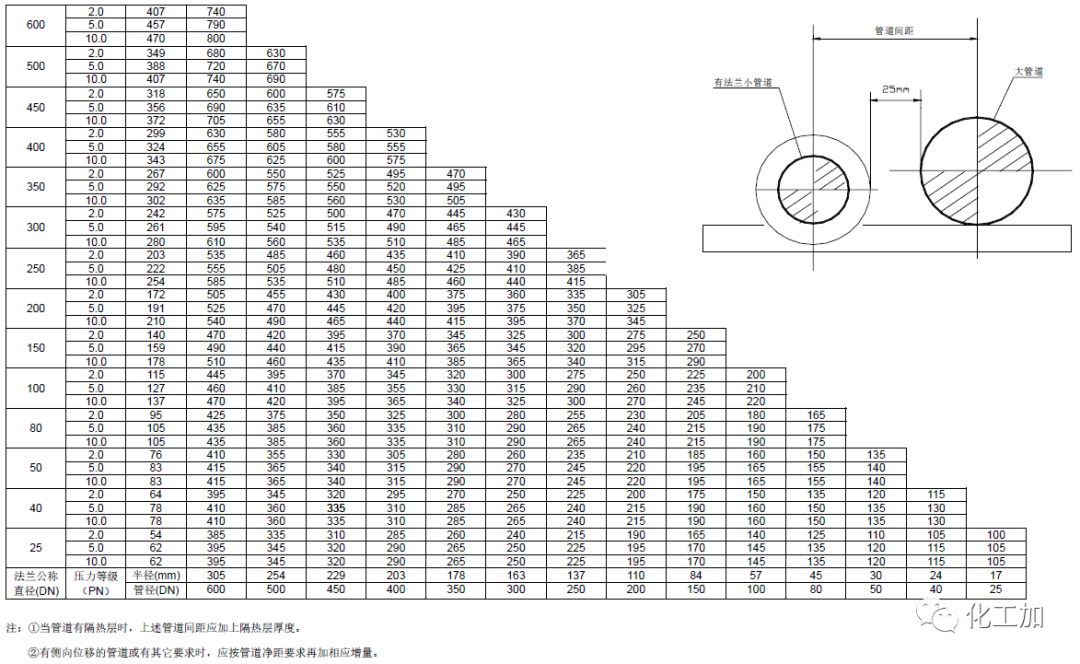

▲ 表3-管道間距（有法蘭小管道/無法蘭大管道）mm
