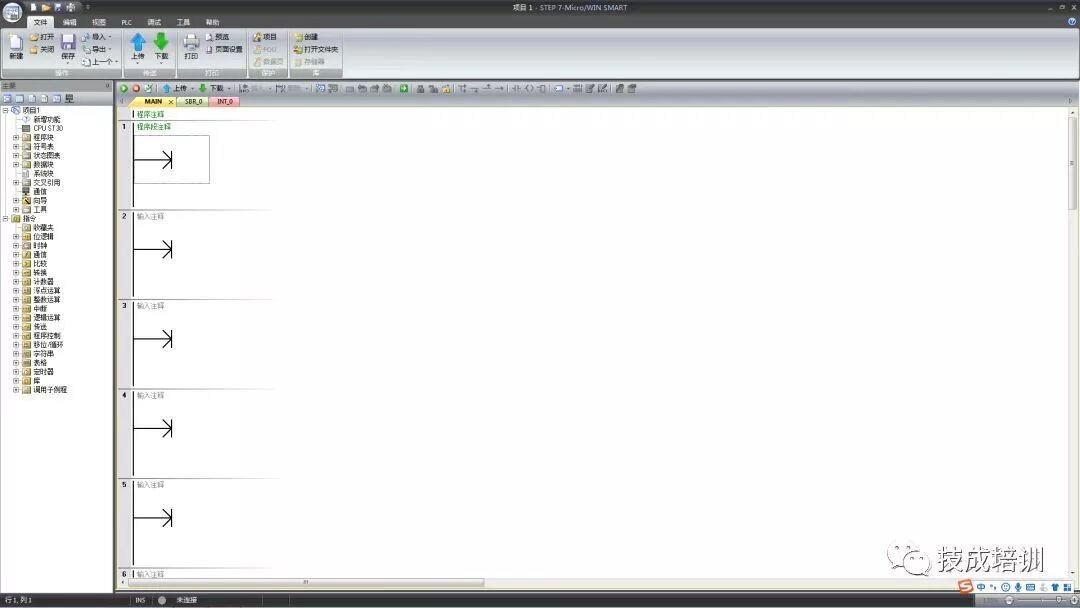

雙擊桌面的快捷方式打開該軟件，出現如下軟件初始界面：

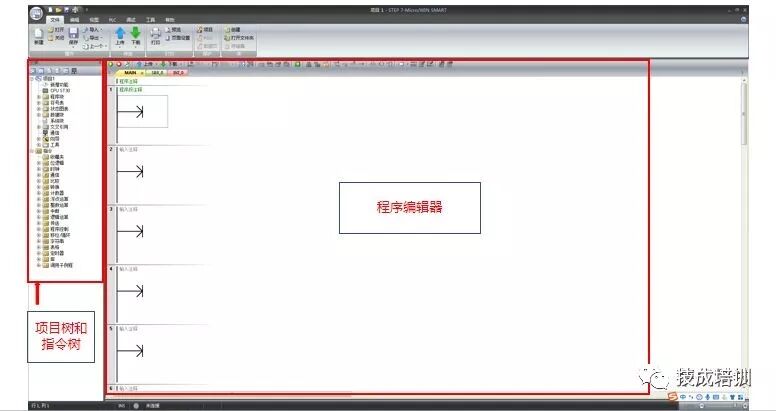

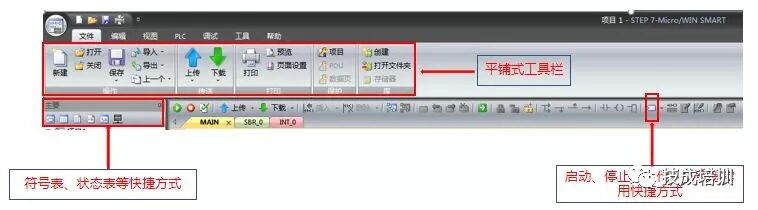

STEP7- Micro/ WIN SMART軟件由下面幾個重要部分組成：

①平鋪式工具欄

②項目樹和指令樹

③程序編輯器

④主菜單和新建、保存等快捷方式

⑤符號表、狀態表等快捷方式

⑥啟動、停止、上傳、下載等常用快捷方式

⑦其他窗口：用于顯示符號表、變量表等

桌面菜單的結構

STEP7- Micro/ WIN SMART軟件下拉菜單的結構為桌面平鋪模式，根據功能類別分為：文件、編輯、視圖、PLC、調試、工具和幫助，共七組。

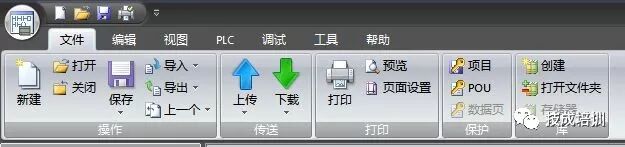

“文件”菜單主要包含對項目整體的編輯操作，以及上傳/下載、打印、保存和對庫文件的操作，如下圖所示：

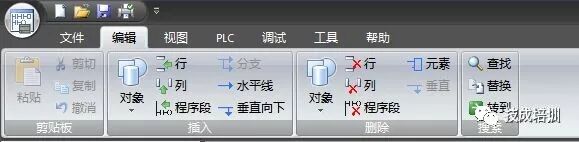

“編輯”菜單主要包含對項目程序的修改功能，包括剪貼板、插入、刪除程序對象以及搜索功能，如下圖所示：

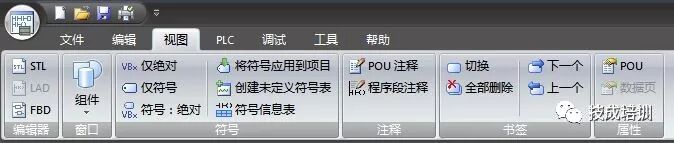

“視圖”菜單包含的功能有程序編輯語言的切換、不同組件之間的切換顯示、符號表和符號尋址優先級的修改、書簽的使用，以及打開POU和數據頁屬性的快捷方式，如下圖所示：

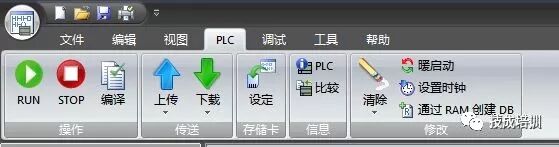

“PLC”菜單包含的主要功能是對在線連接的S7-200 SMART CPU的操作和控制，比如控制CPU的運行狀態、編譯和傳送項目文件、清除CPU中項目文件、比較離線和在線的項目程序、讀取PLC信息以及修改CPU的實時時鐘如下圖所示：

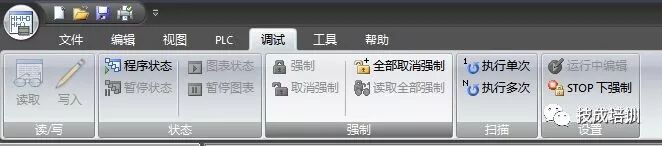

“調試”菜單的主要功能是在線連接CPU后，對CPU中的數據進行讀/寫和強制對程序分運行狀態進行監控。

這里的“執行單次”和“執行多次”的掃描功能是指CPU從停止狀態開始執行一個掃描周期或者多個掃描周期后自動進入停止狀態，常用于對程序的單步或多步調試，如下圖所示：

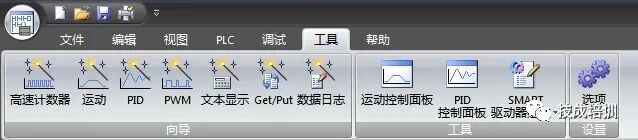

“工具”菜單的主要包含向導和相關工具的快捷打開方式以及STEP7- Micro/WINSMART軟件的選項，如下圖所示：

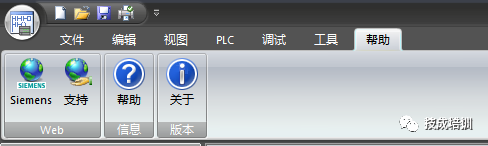

“幫助”菜單包含軟件自帶幫助文件的快捷打開方式和西門子支持網站的超級鏈接以及當前的軟件版本，如下圖所示：

新建、打開、保存項目文件

可以通過下面三種方法來新建、打開和保存項目文件：

①打開主菜單選擇“新建”、“打開”或“保存”選項。

②單擊主菜單按鈕右側的快捷按鈕。

③使用快捷鍵新建(Ctrl+N)、打開(Ctrl+O)和保存(Ctrl+S)。

系統塊

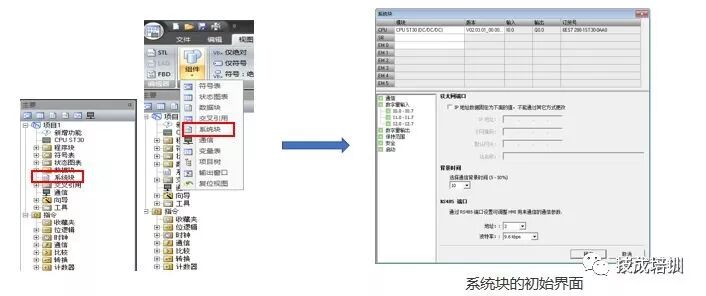

S7-200 SMART CPU、信號板和擴展模塊需要的所有硬件組態都在系統塊中配置。雙擊項目樹中的CPU圖標，或者選擇“視圖”→“組件”→“系統塊”，打開“系統塊”對話框。

設置CPU時鐘

在正式使用S7-200 SMART CPU之前，用戶通常需要將它的出廠默認時間修改為實時的日期和時間。通過STEP7- Micro/ WIN SMART軟件，可以將計算機的時間設定到CPU中，具體的操作步驟如下

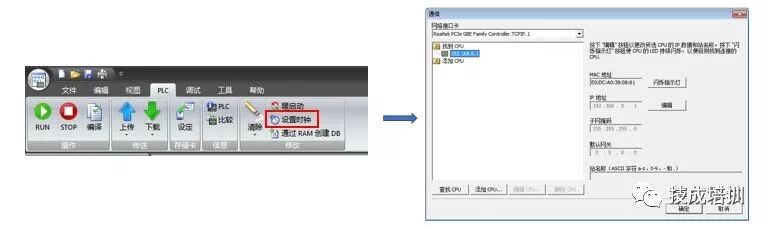

①選擇PLC→“修改”→“設置時鐘”選項。

②連接PLC。如果目前STEP7- Micro/ WIN SMART軟件與S7-200 SMART CPU尚未建立連接，則“通信”對話框會被自動打開，用戶單擊“查找CPU”按鈕以連接CPU。

此次先分享到這，后續如有更全的軟件教學資料，會繼續分享給大家。
