2.40 orcad封裝庫中的value值在制作封裝庫時應該怎么處理呢？

答:原理圖中的value值，一般在繪制封裝庫的時候，是不做處理的。我們在創建封裝的時候，默認的封裝庫的value值是空著的，如圖2-81所示，庫保存以后，在原理圖中放置器件的時候，器件的value值顯示的就是封裝庫的名字。所以我們在創建庫的時候，value值一般按照如下方法處理：

? 電阻、電容類的器件，value值空著不填寫，在繪制原理圖時填寫，value值為具體的阻值、容值、感值；

? 二極管、三極管類的器件，value值填寫具體的信號即可，在創建封裝庫的時候，就以型號命名；

? 插針、插座類的器件，value值填寫具體的管腳數目以及間距即可，在創建封裝庫的時候，就以管腳數目、間距來區分名稱；

? 其它IC類的器件， value值直接填寫具體的型號，每一種型號的IC都是唯一的，所以型號對應唯一的IC封裝。

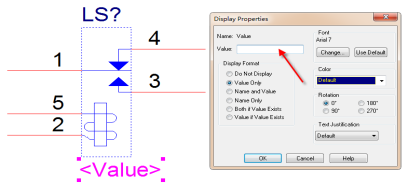

圖2-81 器件的value值示意圖

2.41 orcad圖紙當前設計的庫路徑下有非法字符，應該怎么處理呢？

答：orcad當前設計中，所用到庫在原理圖頁面下方的Design Cathe里，在繪制原理圖時，可能很多部分是從別的原理圖拷貝而來，所以Design Cathe中就會存在一些非法字符，從而影響網表的輸出，我們就需要將Design Cathe中的非法字符消除，消除的步驟如下：

第一步，點擊菜單File→New Library，新建一個庫在當前設計的路徑下，注意保存的時候不要在路徑上出現非法字符，如含有括號、百分號等；

第二步，在Design Cathe中找到庫路徑中含有非法字符的那個庫文件，選中庫文件，點擊右鍵進行復制，拷貝到新建的本地的庫路徑下；

第三步，選中Design Cathe中找到庫路徑中含有非法字符的那個庫文件，點擊右鍵Replace Cathe，對這個庫進行替換；

第四步，在彈出的Replace Cathe屬性框中進行參數設置，Part Library選擇本地庫的路徑，New Part Name那里選擇對應的名稱，點擊ok進行替換；

第五步，替換以后，改元器件庫的來源就已經替換成本地的路徑，就不包含非法字符了。

2.42 orcad中的Replace Cathe與Update Cathe有什么區別？

答：這兩個命令，Replace Cathe與Update Cathe都是元器件庫更新的命令，一般用于批量對原理圖中的器件進行更新或者替換，主要的區別有以下幾點：

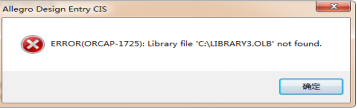

? Update Cathe命令只能用于本地路徑庫的更新，庫路徑不是本地，會彈出錯誤信息，找不到該元器件庫，如圖2-82所示：



圖2-82更新器件錯誤信息示意圖

? Replace Cathe命令可以改變元器件庫的連接關系，選擇不同的庫即可，而Update Cathe是不可以的；

? 如果在元件庫中添加了元件的footprint信息，想通過對Cache操作帶到原理圖中，只能用replace cache命令。

2.43 怎么在Title block里面添加公司Logo呢？

答：Title block是一個全局的變量，存在于每一頁的原理圖中，我們需要在庫里面的Title block加入圖片，然后更新到原理圖中。

第一步，在當前設計的庫Design Cathe路徑下找到Title block的庫，復制到本地的庫路徑下，才可以對其進行更改；

第二步，打開Title block的庫，進行更改，放置公司logo，點擊菜單Place→Picture，放置之前準備好的圖片，放置到Title block中，調整好大小以及位置，如圖2-83所示，這樣就把logo圖片加入到了Title block中；

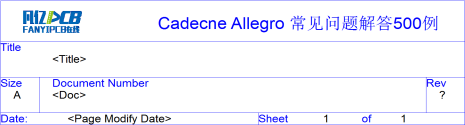

   圖2-83 添加logo到Title中步驟示意圖

第三步，保存好調整的庫文件，在Design Cathe中對Title block進行替換庫，這樣原理圖中每一頁就替換成了帶公司logo的Title block了。

2.44 orcad中怎么繪制出實心的符號？

答：我們在orcad創建封裝時，有時候會需要繪制一些實心的符號，比如創建二極管時，需要畫一個實心的三角形符號，處理的辦法如下所示：

第一步，關閉掉吸附格點的工具，菜單欄點擊下Snap To  Grid菜單，變成紅色的時候，表示不吸附格點；

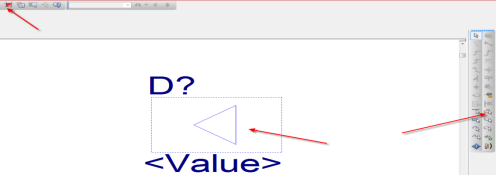

第二步，點擊右側菜單欄Place Polyline，繪制多邊形的工具，按住Shift鍵就可以繪制任意角度的多邊形了，繪制一個小的三角形，如圖2-84所示：



圖2-84 繪制一個小的三角形示意圖

第三步，雙擊這個小的三角形的外形邊框，彈出填充的屬性對話框，在Fill Style中選擇Solid，就可以實現對小三角形進行填充，如圖2-85所示：



圖2-85填充三角形示意圖

第四步，畫好實心的三角形以后，在畫好的其它的內部構造，加上管腳，這個庫就做好了。

2.45 對于已經定義好的庫文件，怎么修改位號的前綴？

答：在繪制原理圖庫是嗎，定位的位號的前綴，決定了后面在原理圖頁面放置器件位號的初始字母，對于做好的庫，更改這個位號前綴的方法是：

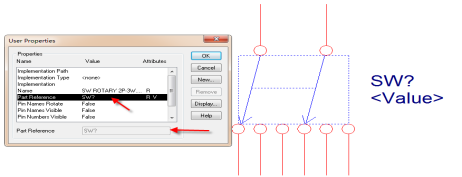

第一步，我們點擊那個位號前綴，是修改不了的，Options→Part Properties…查看屬性，可以看到Part Reference它是灰色的，是不可以修改的，如圖2-86所示：



圖2-86 Part Reference示意圖

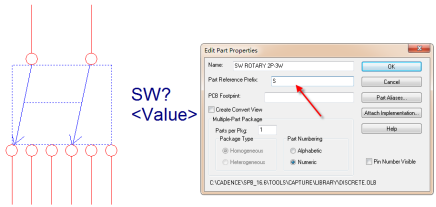

第二步，需要對封裝初始的參數進行設置，點擊菜單Options→Pckage Properties…，在彈出的器件屬性對話框中，對Part Reference進行修改，如圖2-87所示；

 圖2-87 Part Reference修改示意圖

第三步，修改好前綴以后，點擊OK，即可完成對位號的前綴的修改。

2.46 orcad創建的電源與連接符號怎么在原理圖中調用？

答：在orcad創建的電源與連接符號是單獨存在，跟其它的元器件庫是分開的，所以在調用電源、地、連接符號的時候，是需要單獨制定路徑，進行調用,指定的方法如下；

第一步，打開原理圖頁面，點擊右側菜單，如圖2-88所示，放置電源或者地，或者按快捷鍵F或者是G；



圖2-88 放置電源跟地網絡示意圖

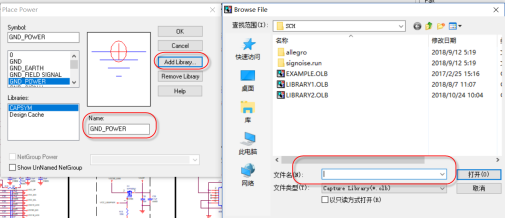

第二步，點擊以后，會彈出屬性對話框，左側Librarys中是系統默認添加的系統自帶的電源跟地的庫，如圖2-89所示，點擊右側的Add Library…，就可以添加本地的電源地的器件庫；



圖2-89 添加電源、地封裝庫示意圖

第三步，添加完庫以后，就可以在左側的列表中選擇需要放置的庫的符號，中間的Name填寫好要放置的網絡即可。

2.47 orcad封裝庫的外形框的線怎么加粗呢？

答：針對于orcad中的器件，有時候需要將器件的外形框加粗，操作如下；

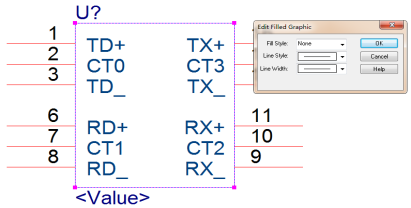

第一步，打開庫文件，鼠標左鍵選中元器件的外形框，右鍵選擇Edit Properties…，編輯元器件的外形框的屬性，如圖2-90所示；



圖2-90 編輯元器件外形框屬性示意圖

第二步，在彈出的屬性框中，可以對線的樣式以及線的寬度進行設置，選擇需要的線的樣式以及線的寬度即可，如圖2-91所示；



圖2-91 元器件外形框屬性設置示意圖

第三步，設置好線的樣式以及寬度以后，點擊ok，完成對庫的外形框屬性的更改，保存，更新到原理圖中即可。

2.48 orcad在創建封裝庫時，管腳數目很多的器件應該怎么分Part呢？

答：我們在創建多管腳的器件封裝時，分Part的依據一般如下：

? 查看改器件的Datasheet，根據芯片手冊的分類來劃分Part；

? 把電源管腳與信號管腳分開；

? 把功能一致的管腳分為一個Part；

? 空管腳比較多的器件，把所有的空管腳分為一個Part。

2.49 orcad的封裝庫中應該怎么刪除Pin Group屬性呢？

答：Pin Group這個屬性是指可以交換的屬性設置，我們刪除這個屬性的操作如下；

第一步，打開庫文件，點擊菜單View→Package，進入到整個器件的編輯屬性，然后點擊菜單Edit→Properties，或者按快捷鍵Ctrl+E，進入器件管腳屬性編輯頁面，如圖2-92所示：



圖2-92 編輯器件屬性示意圖

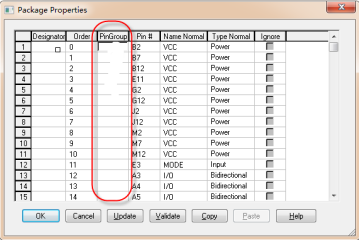

第二步，在彈出的器件屬性框找到Pin Group這一欄，Pin Group這一欄中定義了數值，數值相同的就是可以進行管腳交換的，如圖2-93所示；

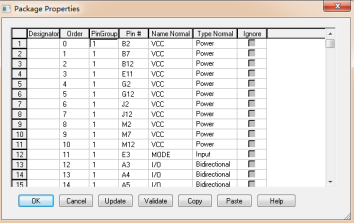

圖2-93 Pin Group屬性編輯示意圖

第三步，在屬性框任意選一欄空白的地方，然后點擊下方的copy按鈕，然后框選中Pin Group這一欄，點擊下方的Paste按鈕，即可把Pin Group這一欄的屬性刪除，如圖2-94所示；



圖2-94 刪除 Pin Group屬性示意圖
