借助MSC Apex的“從網格生成幾何”工具，DOCAN Co.工程師能夠使用現有的有限元模型為基礎來更改設計，而不必完全重新設計。
在工程咨詢領域，時常遇到艱巨且?guī)缀醪豢赡芡瓿傻娜蝿?wù)，加之時間短，客戶壓力大，需要快速給予答案。作為工程顧問，被視為所有答案的來源，必須盡快提供解決方案。
這就是位于英國諾斯維奇的DOCAN工程師的日常，他們專門從事能源行業中大型結構的設計和分析。
最近，由于操作員希望在FPSO（浮式生產儲卸油船）的一個模塊中安裝一個新的甲板貫穿件， DOCAN的工程師需要對FPSO進行改造，并且需要確認改動方案與最初驗證的設計相比，具有足夠的結構性能。

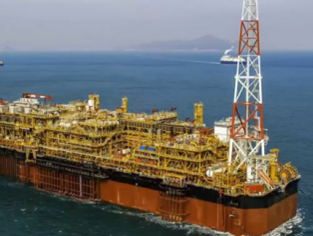

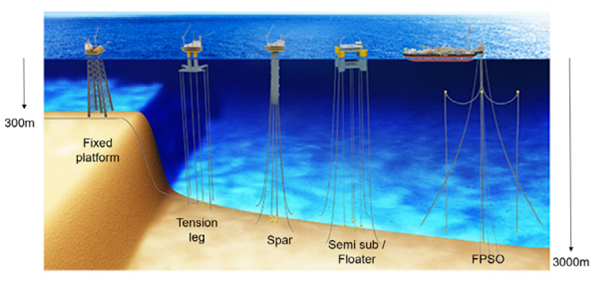

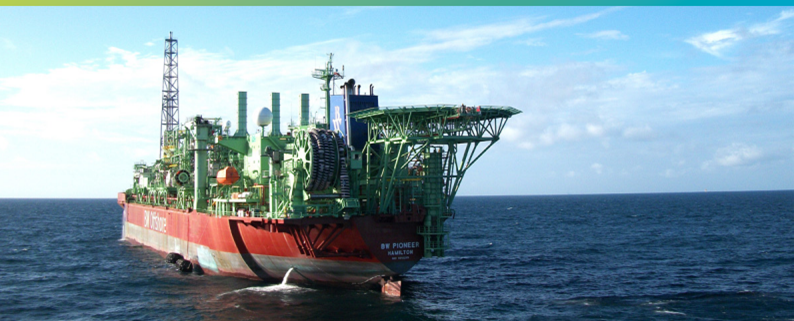

FPSO的典型示例
對FPSO的改造，沒有現成的CAD幾何為依據，只有現成的網格文件，即Nastran .BDF文件，這是幾十年前驗證原始設計并最初構建FPSO時就已進行了分析和存儲的文件。
“有限元模型背后沒有基準幾何圖形可能會很困難。很多情況下，由于困難度很大，從頭開始設計CAD反而更容易，但這會浪費大量的時間、精力和金錢，” DOCAN技術總監Richard Carroll表示，“目前，最好的方式是對FE模型進行修改，然后驗證新設計，而以往其他有限元分析預/后處理器可能很難做到這一點。
幸運的是，MSC Apex滿足這一需求。該軟件支持導入有限元模型并可快速對其進行修改。而且由于不需要重新構建整個模型，質量檢查的驗證和周期非常快。比使用全新的有限元模型要快得多。”

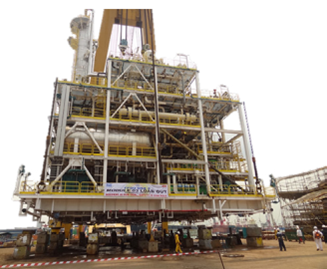

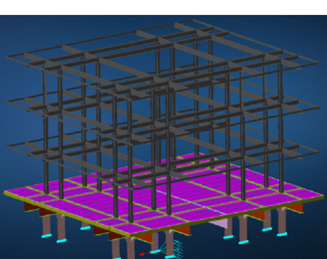

典型的FPSO處理模塊的示例，其插入到FPSO的頂部
使用MSC Apex的“從網格生成幾何”工具，DOCAN工程師能夠使用現有的有限元模型，而不必完全從頭開始設計。
MSC Apex可以導入沒有幾何體的孤立網格，從現有網格對幾何體進行逆向工程，然后使用現有工具來修改模型（例如使用“曲面拆分”工具來創建DOCAN客戶想要的甲板貫穿件），就好像CAD幾何圖形早就存在一樣。
不需要新的工具即可完成工作，幫助DOCAN工程師快速進行結構方面的工作，從而節省時間。
“ 對于終端客戶，有成本優勢，而對于咨詢公司（即DOCAN）則有一箭雙雕的業務。雙贏。”

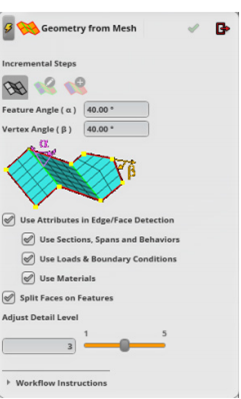

MSC Apex中“網格生成幾何”工具
導入孤立的有限元模型，并從現有節點和單元中重新創建幾何
典型的FPSO處理模塊的示例，其放置到FPSO的頂部
通過僅為需要的截面重新創建幾何圖形，其余的有限元模型保持不變，節省了許多時間，可以來進行審查和驗證新設計。
由于與原始分析的唯一變化是添加了甲板貫穿件的區域，與重新構建的全新有限元模型相比，分析審查和認證的速度要快得多。
但是，這并不是Richard和團隊分析的結束–事實上，這只是一個非常可喜的開始。由于DOCAN是MSC One的租賃客戶，他們可以使用整個MSCOne分析工具套件，包括世界級的非線性分析軟件包Marc。
Richard說，“MSC Apex與MSC套件的許多其他部分的無縫集成意味著我們可以將注意力集中在任務本身上，而不必在實際解決手頭的問題之前，先深入研究所有技術。
“我們很忙碌，并且項目時間短，但是我們有了一個巨大的優勢，因?yàn)镸SC One涵蓋了如此多的技術。自從了解了MSC Apex，它為Nastran＆Marc提供了入口，我便希望將其放入我們的‘寶庫’。”
最初將文件導入了MSC Apex，并迅速進行了修改和重新認證
關于DOCAN
DOCAN是一家工程咨詢公司，擁有一支經驗豐富的專業工程師、設計師和顧問團隊。他們的主要經驗是應用先進的工程技術。DOCAN與多家全球公司建立了合作伙伴關系，為全球客戶提供咨詢、培訓、開發和分銷尖端解決方案。提供的解決方案涵蓋了工程生命周期所需的一切，包括數學建模、工廠設計、壓力系統和管道設計、應力分析、多物理、熱學、流體動力學、系統建模等。
DOCAN工程師曾在大多數受管制的行業中完成了大型和小型項目。包括定制研發、大型FEED研究、詳細工程設計到逆向工程、適用性和退役（武器等）研究。
