多家全球高級時尚鞋履品牌的領先鞋跟制造商，使用 Marc 軟件對其產品進行結構分析。仿真意味著可以在項目開始時設計完美優化的原型幾何形狀，從而節省時間和金錢。
Marc軟件來自海克斯康 | MSC軟件公司，幫助 Tacchificio Villa Cortese 公司確定哪些更環保的替代材料適合其高度專業化的產品。該公司由Luigi Gazzardi 于1961 年創立，家族的三代人現在在這家意大利公司工作，在 60 年代和 70 年代通過生產木制高跟鞋獲得的工藝仍然提供了豐富的經驗知識，使他們能夠適應靈活地滿足客戶和市場最多樣化的需求。
高級時裝業依靠專業知識來生產最優質的鞋子，將材料推向極致，創造出受歡迎的新鞋。
今天，制作真正出類拔萃的鞋子需要在工藝與最新技術、材料之間科學地取得平衡。原來的測試全部是手工完成的；幾個原型被打印出來并安裝在鞋子上，然后交給一個人試穿。之后，開發了物理的機械測試。而現在，他們越來越依賴結構模擬仿真——這正是使用 Marc 軟件的原因。
圖 1: 研發部門將仿真軟件、用于材料表征的實驗室工具和物理測試相結合，以獲得最佳結果。
Marc 是一款“非線性有限元分析軟件”，可模擬復雜材料在大變形和應變下的特性和相互作用，非常適合探索塑料等材料的性能。自動二維和三維網格重新劃分允許鞋跟制造商在結構發生顯著變形時對其進行分析，并了解裂紋如何傳播。“我們需要了解鞋子斷裂的原因，因此，作為設計師，我們可以將材料發揮到極致，制作出更高更細的更復雜的鞋跟，并確信它們可以隨時穿著，并且經久耐用，”Tacchificio Villa Cortese 的研發經理DavideCarminati 說。
通過Marc虛擬模擬鞋子的性能測試，使我們可以嘗試更多的設計來調整和平衡工藝和性能，讓我們對產品的質量充滿信心，并在生產單個零件之前靈活地進行更多實驗以制造出更好的產品。
? 靜態負載下的損壞或斷裂，例如用戶在站立不動時
? 鞋跟固定在鞋子上時發生的斷裂
? 易受金屬嵌件損壞；作用于鞋跟的塑料部件，因為插入物會導致應力集中現象
? 由于疲勞導致的斷裂，無論是由于缺陷導致破損，還是由于穿鞋時可能發生的粘彈性效應
仿真使 Tacchificio Villa Cortese 了解如何改進他們的產品，以及如何優化鞋跟的材料。在使用 Marc 之前，他們無法在原型制作之前確定產品形狀（幾何）中的問題，有時需要對多個原型進行測試以確定正確的幾何形狀。
通過仿真，他們可以設計優化鞋跟的幾何形狀，在項目初期平衡所有的設計性能，并且避免了不好的設計。
對于當今的高級時裝公司而言，可持續性是一個重要趨勢。即使根據定義，高級時尚比快速時尚更具可持續性，但仍有更多工作要做：引入合適的材料和工藝變得越來越緊迫。
此外，在瞬息萬變且競爭激烈的時尚行業，按時為評論家和時裝秀提供新款式是一項大生意。縮短上市時間至關重要，因為成品必須在預先確定的時尚季推出；這意味著截止日期非常緊迫。樣品通常用于首次活動和走秀，但仍需要設計得盡可能與最終產品相似，以避免在生產過程中出現任何意外問題。
可回收、混合、生物基和可生物降解的生態材料正變得越來越流行，具有特定屬性（例如透明度）的材料也越來越受歡迎。這些材料需要經過機械驗證，因此 Tacchificio Villa Cortese 創建了一個數字孿生，以獲得反映實際特征的計算反饋。此外，設計師有時會提出與經過測試的幾何形狀不同的新幾何形狀，因此在制作和測試原型之前通過模擬獲得初步反饋很有用。
如果僅在對原型進行機械測試后才發現這些新鞋跟的結構問題，在生產過程中為時已晚，因為已經產生了成本和材料浪費，從而延遲了新鞋的供應。

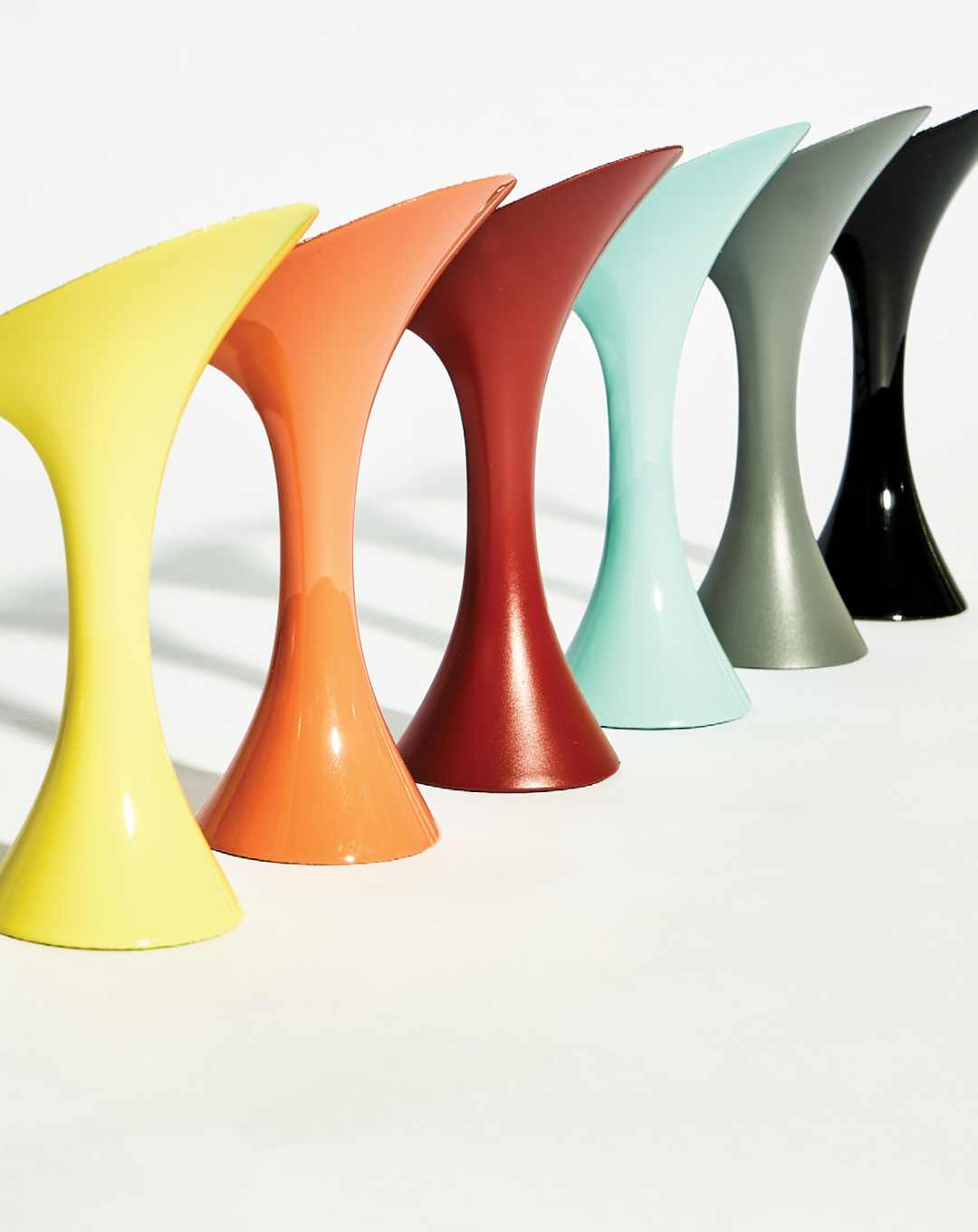

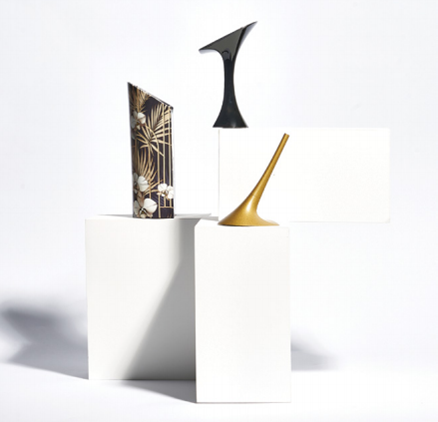

圖2：完成后的鞋跟準備組裝到鞋子上
鞋跟斷裂對顧客來說也是一個問題；最常見的問題是又細又高的鞋跟，主要是由于緊固失效或脫落，塑料開裂，以及金屬嵌件的失效。
Tacchificio Villa Cortese 的物理測試包括機械橫向沖擊和疲勞，這些測試由外部認證機構針對 ISO法規進行評估。所有這些測試都可以用Marc 軟件重現，這樣設計師就可以直接通過計算機輔助設計 (CAD) 文件，根據幾何形狀進行初步評估。考慮到?jīng)_擊的影響，公司還計劃進行額外的內部測試，以及一次性壓力（如絆倒和腳踝扭傷）測試，以及步行模擬。
圖3：Marc 軟件中的應力分析
他們的目的是使用仿真，在任何物理原型制作之前分析新產品的幾何形狀的性能，以在生產過程開始時發現問題。這可以節省時間和金錢，因為鞋子是通過虛擬方式完成的。“傳統的手動測試意味著必須首先制造物理原型，但使用 Marc 軟件在計算機上進行虛擬測試意味著可以調整設計，以平衡工藝和性能，讓我們在制造單件產品之前對質量充滿信心，” Davide Carminati 說。這也為我們提供了更大的靈活性，可以進行更多實驗，并制造出更好的產品。
對單個鞋跟進行完整的鞋體疲勞測試需要將近五個半小時——加上 20 分鐘的準備時間——花費超過 100 歐元，才能獲得相關的測試證書。至少需要進行三項測試，使總時間長達 17 小時左右。

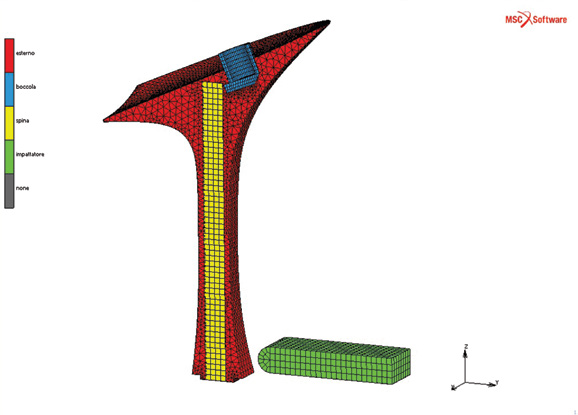

圖4：使用 Marc 進行沖擊分析
此外，制作用于樣品生產的模具至少需要四個小時，平均使用 15 公斤原材料。“當然，如果測試不成功，這一切都將被浪費掉。”Davide Carminati 說。

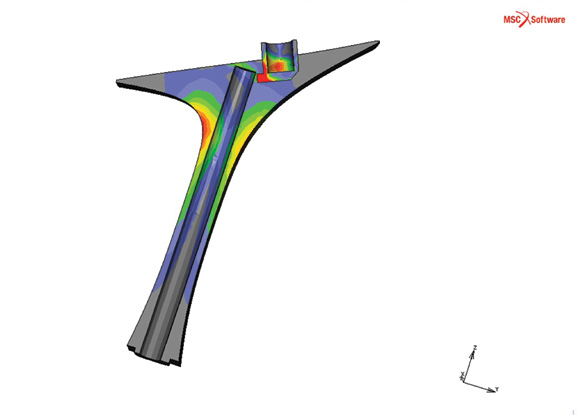

圖4，5 和6：
Marc 軟件中的沖擊分析。
鞋后跟由外部、連接和脊柱組成，受鈍物撞擊。
雖然仿真時間因鞋跟和分析所需的詳細程度而不同，但在中等復雜模型上模擬疲勞測試的等效靜態結果通常需要大約 30 - 45 分鐘。但 Davide Carminati 表示，即使是最輕微的困難也會大大增加時間，準確的分析可能需要更多的模擬。“真正的優勢是盡早評估問題，從而避免對更多變量進行進一步測試的需要。即使優化分析需要一整天的時間，我們也可以避免使用特定模具或特定嵌件進行測試，這會花費更多時間和資源，并且仍然可能不成功。”
必須對來自品牌客戶的設計需求進行評估以創建所需的形狀，但同時要確保其強度足以承受使用。為此，他們需要了解材料在所有使用方式中的強度。仿真使他們能夠探索其中的每一個設計，可以根據設計要求平衡形狀和厚度，找到 “最佳匹配”。
如有必要，分析結果將用于指導CAD模型的再設計，然后將其發送給客戶，并附上詳細的分析報告。如果需要，還會生產增材制造的樣機，并隨幾何體一起交付。
在產品生產過程的兩個不同階段使用仿真：
1. 材料特性
2. 按照設計師的指示，在幾何、材料和工藝之間找到平衡，以獲得結構上有效的形狀。
例如，在一個新的項目提案中，Tacchificio Villa Cortese 被提供了一定厚度的設計，以及出于美學原因對后跟固定到鞋子的方法進行特定限制。建議的固定方法使其容易受到高應力的影響，因此鞋跟的幾何設計和固定方式是至關重要的。通過 Marc 中的仿真，他們能夠通過保持外部輪廓的尺寸相同來使內部更厚，同時研究并初步驗證不同的固定策略。通過這種方式，他們找到了最細和最厚輪廓之間的權衡，并選擇了合適的固定策略。“事實上，最終的鞋子測試性能與仿真預測的性能相一致。” Davide Carminati 說。“因此，我們在制造任何原型之前確定了解決結構問題的重點，從而避免了浪費，節省了時間。”
與位于盧卡的 IMT 高級研究學院合作，仿真不僅用于研究產品，還通過匹配樣本的物理和虛擬性能來改進材料模型。此外，這有助于幫助使用可持續的環保材料：
? 生態替代品：具有與傳統解決方案相當?shù)男阅艿牟牧希诤铣珊娃D化過程中節省資源和能源
? 從消費后或工業廢物中回收材料
? 混合材料：部分聚合物，部分來自廢物和/或可再生資源的材料
? 生物基，可生物降解
所有這些材料通常表現出比傳統解決方案更差的機械性能，因此需要更廣泛的機械驗證來確定可能的改進，以及它們可以被安全地使用。
