一、看電氣圖的一般步驟

1．詳看圖紙說明

拿到圖紙后，首先要仔細閱讀圖紙的主標題欄和有關說明，如圖紙目錄、技術說明、電器元件明細表、施工說明書等，結合已有的電工知識，對該電氣圖的類型、性質、作用有一個明確的認識，從整體上理解圖紙的概況和所要表述的重點。

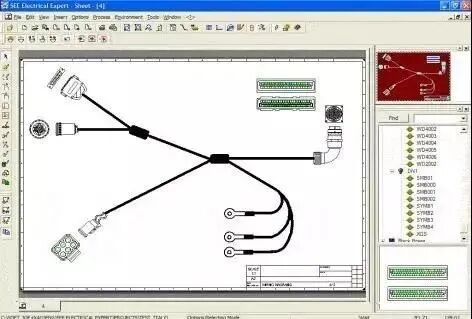

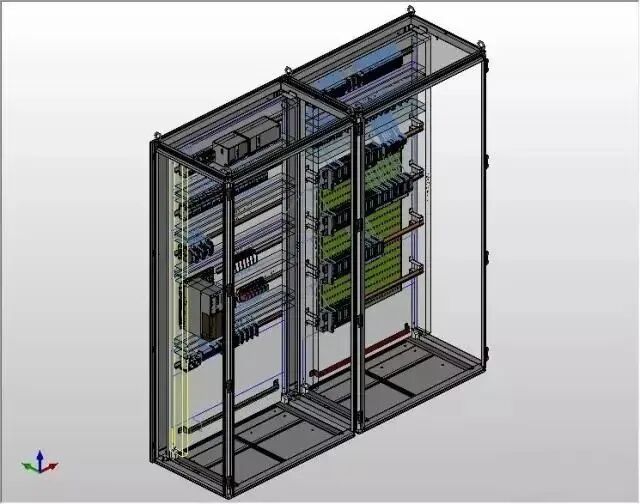

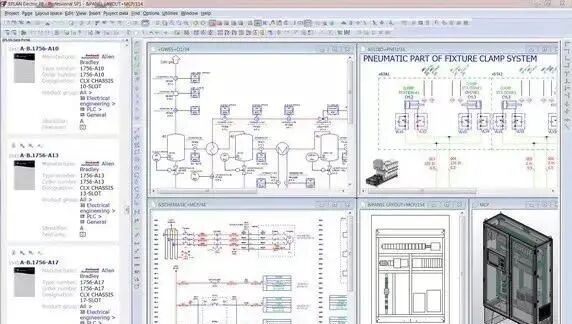

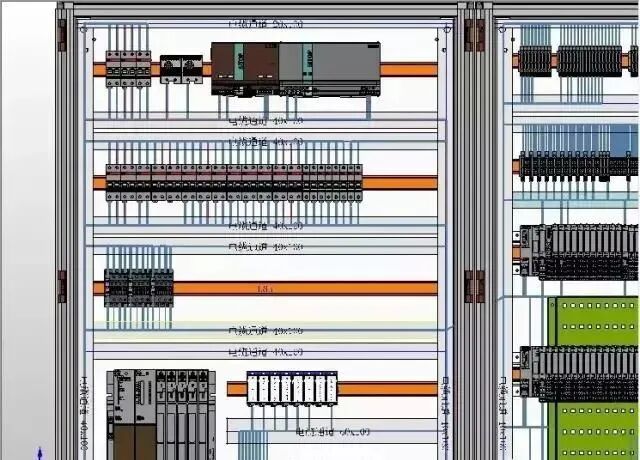

接線圖和電路圖互相對照看圖，可幫助看清楚接線圖。讀接線圖時，要根據端子標志、回路標號從電源端順次查下去，搞清楚線路走向和電路的連接方法，搞清每條支路是怎樣通過各個電器元件構成閉合回路的。配電盤(屏)內、外電路相互連接必須通過接線端子板。

一般來說，配電盤內有幾號線，端子板上就有幾號線的接點，外部電路的幾號線只要在端子板的同號接點上接出即可。因此，看接線圖時，要把配電盤(屏)內、外的電路走向搞清楚，就必須注意搞清端子板的接線情況。

第二步：要弄清楚用電設備是用什么電器元件控制的。控制電氣設備的方法很多，有的直接用開關控制，有的用各種啟動器控制，有的用接觸器控制。

第三步：了解主電路中所用的控制電器及保護電器。前者是指除常規接觸器以外的其他控制元件，如電源開關（轉換開關及空氣斷路器）、萬能轉換開關。后者是指短路保護器件及過載保護器件，如空氣斷路器中電磁脫扣器及熱過載脫扣器的規格、熔斷器、熱繼電器及過電流繼電器等元件的用途及規格。一般來說，對主電路作如上內容的分析以后，即可分析輔助電路。

第四步：看電源。要了解電源電壓等級，是380V還是220V，是從母線匯流排供電還是配電屏供電，還是從發電機組接出來的。

2．看輔助電路的步驟

分析控制電路。根據主電路中各電動機和執行電器的控制要求，逐一找出控制電路中的其他控制環節，將控制線路“化整為零”，按功能不同劃分成若干個局部控制線路來進行分析。如果控制線路較復雜，則可先排除照明、顯示等與控制關系不密切的電路，以便集中精力進行分析。

第一步：看電源。首先看清電源的種類．是交流還是直流。其次．要看清輔助電路的電源是從什么地方接來的，及其電壓等級。電源一般是從主電路的兩條相線上接來，其電壓為380V。也有從主電路的一條相線和一零線上接來，電壓為單相220V；此外，也可以從專用隔離電源變壓器接來，電壓有140、127、36、6.3V等。

輔助電路為直流時，直流電源可從整流器、發電機組或放大器上接來，其電壓一般為24、12、6、4.5、3V等。輔助電路中的一切電器元件的線圈額定電壓必須與輔助電路電源電壓一致。否則，電壓低時電路元件不動作；電壓高時，則會把電器元件線圈燒壞。

第二步：了解控制電路中所采用的各種繼電器、接觸器的用途，如采用了一些特殊結構的繼電器，還應了解他們的動作原理。

第三步：根據輔助電路來研究主電路的動作情況。分析了上面這些內容再結合主電路中的要求，就可以分析輔助電路的動作過程。控制電路總是按動作順序畫在兩條水平電源線或兩條垂直電源線之間的。

因此，也就可從左到右或從上到下來進行分析。對復雜的輔助電路，在電路中整個輔助電路構成一條大回路，在這條大回路中又分成幾條獨立的小回路，每條小回路控制一個用電器或一個動作。當某條小回路形成閉合回路有電流流過時，在回路中的電器元件(接觸器或繼電器)則動作，把用電設備接人或切除電源。在輔助電路中一般是靠按鈕或轉換開關把電路接通的。

對于控制電路的分析必須隨時結合主電路的動作要求來進行，只有全面了解主電路對控制電路的要求以后，才能真正掌握控制電路的動作原理，不可孤立地看待各部分的動作原理，而應注意各個動作之間是否有互相制約的關系，如電動機正、反轉之間應設有聯鎖等。

第四步：研究電器元件之間的相互關系。電路中的一切電器元件都不是孤立存在的而是相互聯系、相互制約的。這種互相控制的關系有時表現在一條回路中，有時表現在幾條回路中。

第五步：研究其他電氣設備和電器元件。如整流設備、照明燈等。
