核心功能

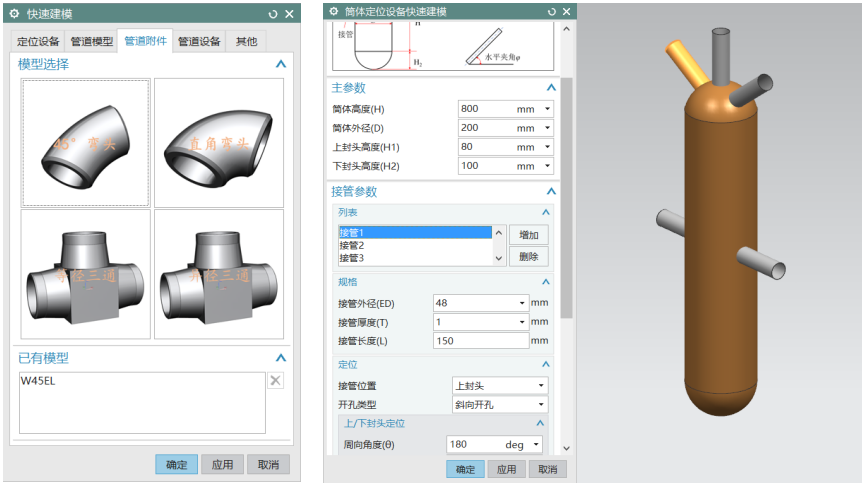

提供管道定位設備（包括筒體基礎模型、長方體基礎模型、換熱器模型、壓力容器模型）、管道模型（包括等徑管道、異徑管道）、管道附件（包括45°彎頭、直角彎頭、等徑三通、異徑三通）和管道附屬設備（包括各類型閥門、傳感器）等對象的參數化三維模型庫；提供對管道設備的快速三維建模與定位功能，支持以絕對坐標或相對坐標的方式確定設備位置；提供對各個設備的材料屬性配置功能。

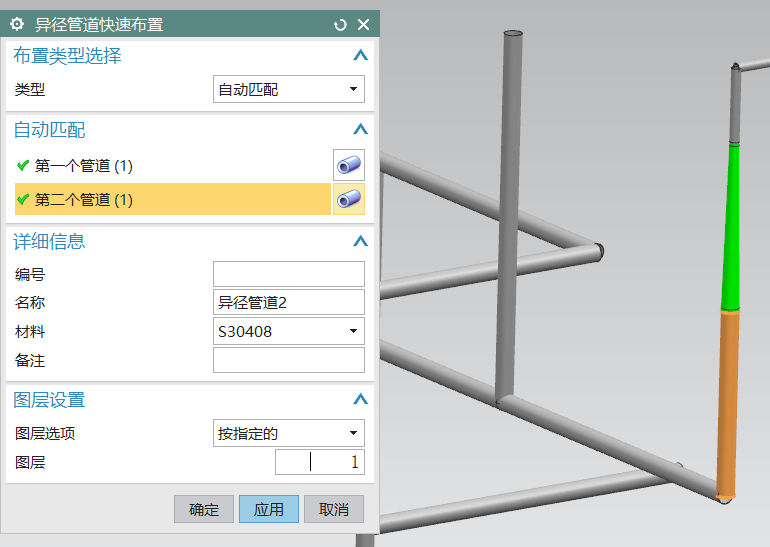

提供等徑管道快速布置功能，支持通過管道設置的定位點、管道軸向矢量、管道規格參數和管道設計參數等信息，自動添加等徑管道；提供異徑管道快速布置功能，支持以自動匹配和交互設置的兩種方式添加異徑管道。

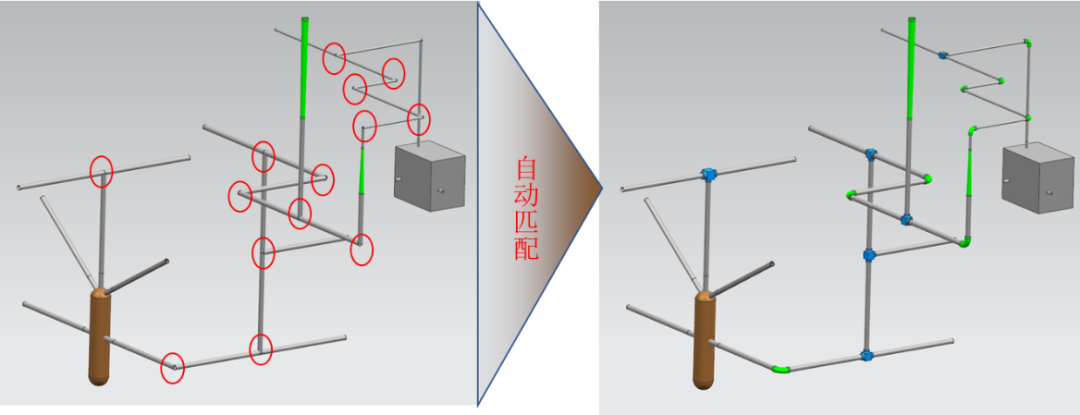

提供對管線布置模型的所有連接附件的自動判斷功能，確定多管道之間彎頭或者三通的連接形式；提供對管道系統所有連接附件的一鍵裝配功能，根據管道接口參數，按照GB/T 12459-2017與GB/T17395-2008的標準自動確定管道附件的尺寸規格。

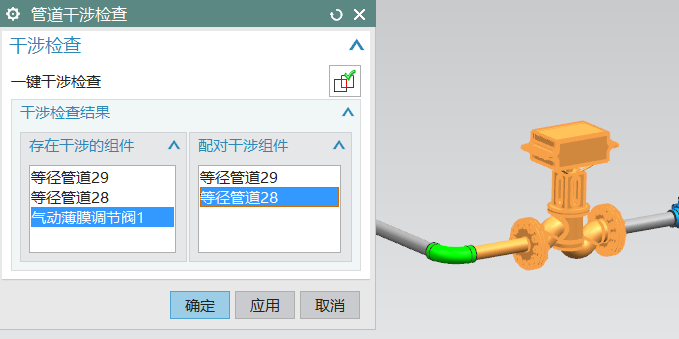

提供對管道系統模型的一鍵干涉檢查功能，判斷出管道布局三維裝配體中存在干涉的組件，并以列表框輸出各組干涉對象，支持高亮查看干涉對象。

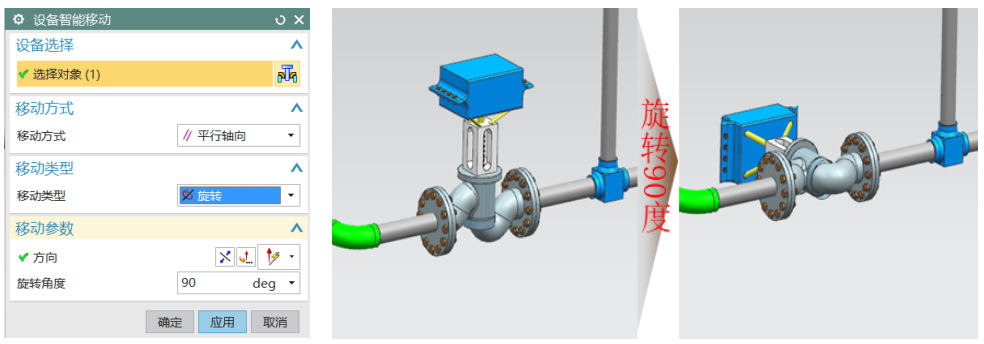

提供管道設備在等徑管道上沿平行于管道軸向矢量平移、繞管道軸向矢量旋轉、沿垂直于等徑管道平移的三種裝配關系變換功能，支持自由調整管道設備的裝配位置與方向。

提供對管道系統各種設備的自動統計功能，支持以Excel表的形式輸出管道定位設備、管道附件與管道附屬設備的統計信息。

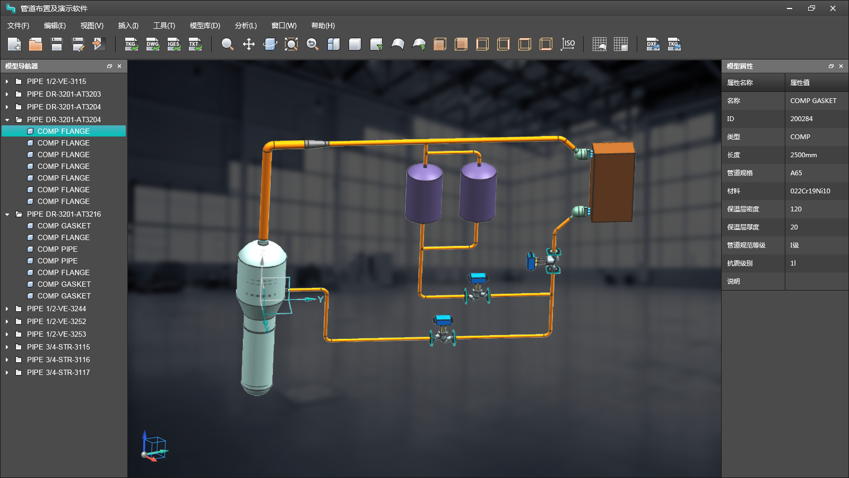

項目案例：核電管道設計系統

核電管道模型復雜，管道附件多，管線走向各異，管道必須避免與其他設備、管道發生碰撞，使得三維建模及布置過程繁瑣，設計調整次數多，并且設計時缺乏可參考的標準模型，導致設計過程耗時耗力，管路規劃合理性也無法保證。通過開發核電管道設計系統，集成核電行業管道系統的設計模型、規范與標準，提供設備參數化建模、管道參數化布置、管道附件智能布置、管道附屬設備快速布置、管道模型碰撞干涉檢查的向?qū)皆O計過程，減輕了設計人員工作強度，并以全新的設計交互界面，為用戶提供了更加友好的交互體驗，增強了設計師的工作積極性，同時設計系統還規范了模型特征與屬性信息，提高了管道系統設計質量，更有利于工藝設計與加工制造。
