模具產品類型很多，要說比較有技術含量的我認為拉伸產品是其中之一。為什么拉伸模很難，設計計算是個難點，模具設計完成試模又是一個難點。對于設計者來說，需要有豐富的設計經驗才能設計出相對合理的模具結構。

確定拉伸產品是否合格的因素有很多，除了設計、鉗工以外，還有拉伸材料、壓力機選擇、是否使用潤滑油等等。下面我們就來探討一下拉伸的奧秘

拉伸選材

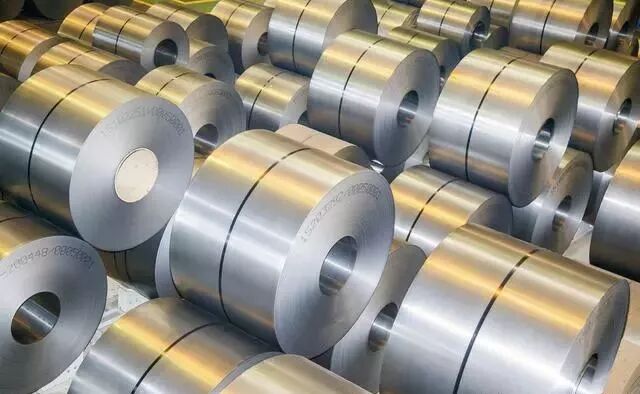

往往拉伸件出問題就是出在材料上，合理的選材已經讓模具成功了一半。通常，適用于拉伸的冷板系列有：08Al、08、08F、10、15、20號鋼等，以08鋼為主要代表。

計算開料尺寸

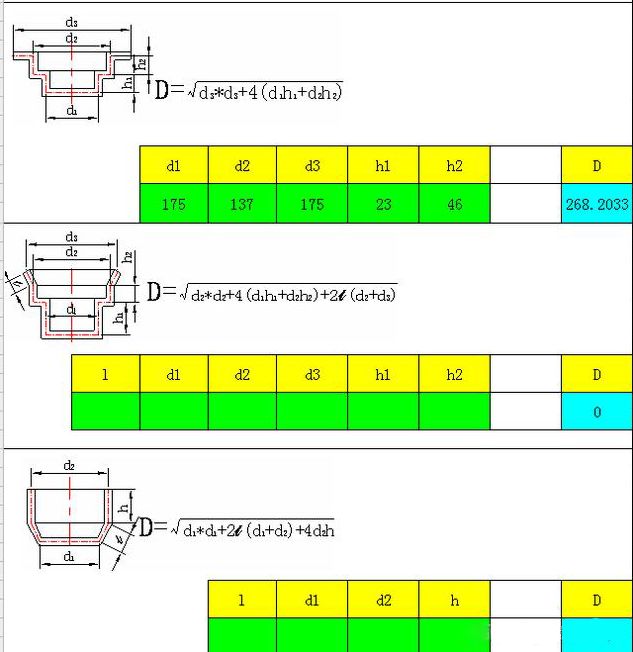

對于回轉體、圓筒形的拉伸產品，開料尺寸的計算原則是根據材料的體積不變的原則進行計算，就算材料在拉伸過程中會發生變薄現象，但是其總體積不會變化。

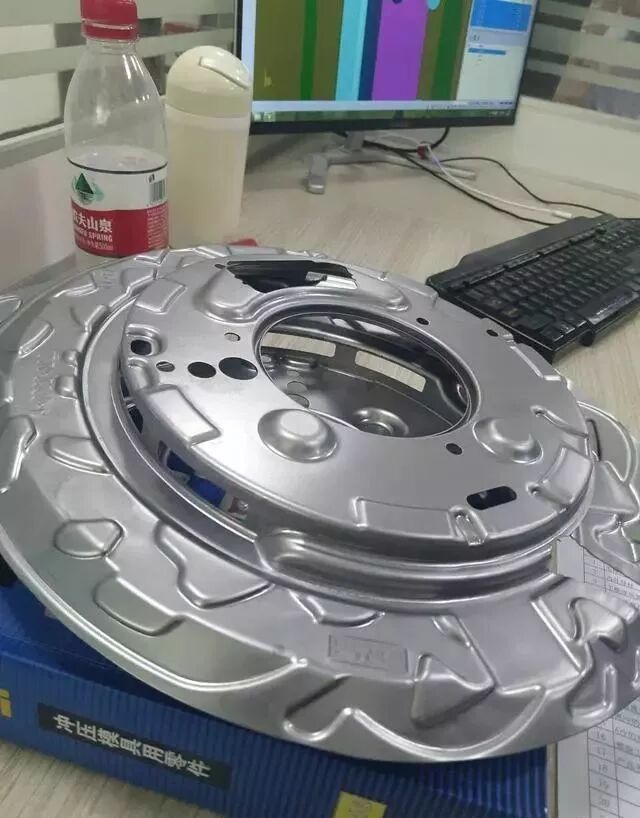

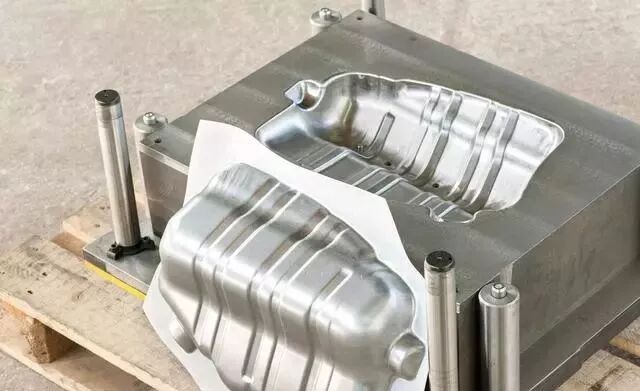

對于復雜外形的拉伸產品，其計算的方法將比較繁瑣，因為其外形還附帶著料厚變化，即使在現在有3維軟件、模擬分析軟件低協助進行計算的情況下，依然很難達到預計開料效果。

如何確定復雜拉伸產品開料尺寸呢？只能試刀口，大概判斷需要多少材料，然后設計出拉伸結構進行不斷的嘗試，最終得到合適的開料尺寸。

拉伸系數

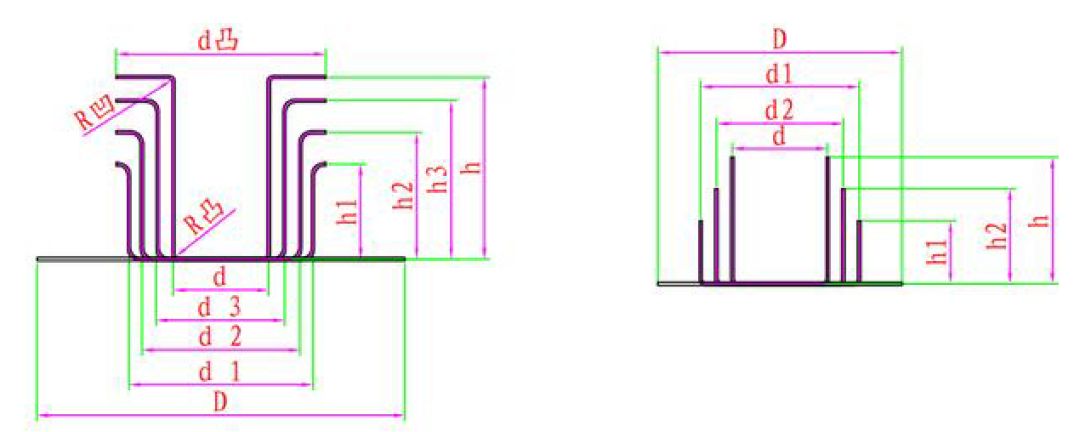

拉伸產品需要分多少步進行，每步拉伸高度、大小是多少都是通過拉伸系數來進行計算。不同的拉伸結構、拉伸工藝其拉伸系數也不太一樣，因此需要根據實際產品進行合理選擇。

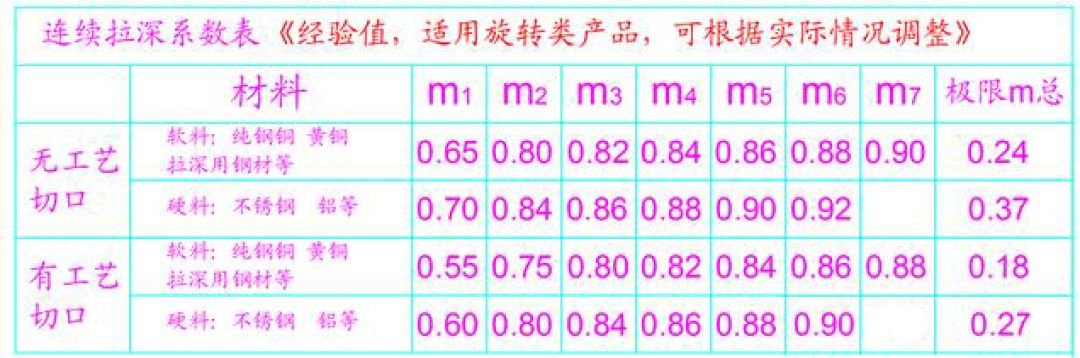

影響拉伸系數的因素有：材料性質、材料厚度、拉伸次數、拉伸方式、模具結構、潤滑性等。拉伸系數如下圖：

如果試模出現產品拉裂的情況，可以試試在下模涂點潤滑劑（菜籽油、肥皂水）或者在凹模面材料覆蓋一層薄膜也能達到一定的效果。

多次拉伸的零件，因為材料存在冷塑性形變，每次拉伸后都會出現硬化現象，從而導致塑性下降容易出現各種拉伸問題，因此對于多次拉伸產品可以適當的進行退火熱處理，以提高材料的塑性。
