1 引言

2021年4月，由Itasca咨詢集團, 肯塔基大學(University of Kentucky)工程學院和弗吉尼亞理工大學(Virginia Tech)ARMA(美國巖石力學協會)學生分會共同發起了一個ARMA學生設計競賽---ARMA Student Design Competition (ARMA-SDC)，通過讓本科生和研究生接觸真實生活中與巖石工程相關的案例研究問題，為他們提供了測試其知識、創造力、團隊工作和解決問題能力的機會。Itasca為ARMA-SDC 2021提供了案例研究問題的數據，軟件(FLAC/Slope)和獎金。

世界范圍內不同大學的學生給出了非常有趣的設計解答。在這些設計方案中，不僅要考慮巖石邊坡的穩定性，而且要在穩定性與開挖費用之間做出平衡選擇，從而得到最佳的邊坡角度和開挖深度。我們計劃在這個暑期內完整地回顧和比較這些設計方案。首先，回顧來自北達科塔大學(University of North Dakota, UND)的設計方案。UND的采礦工程專業(北美設有采礦工程專業的大學---Mining Engineering)歷史悠久，他們的設計題目是《擬建露天礦的邊坡分析和設計》(Slope Analysis and Design for a Proposed Open Pit mine)。限于篇幅，本筆記(Part 1)僅簡要描述了問題的提出，輸入數據和主要假設。

2 問題描述

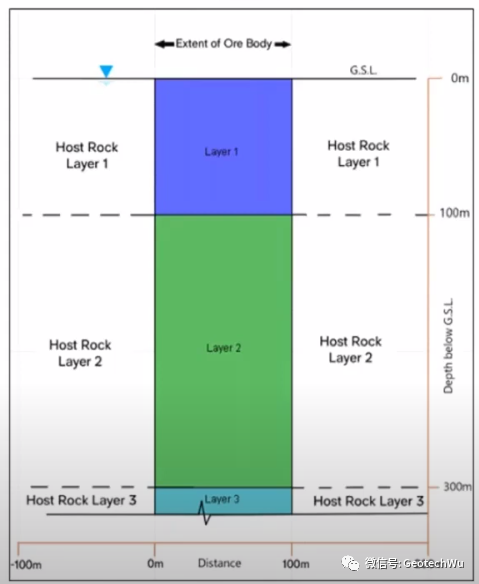

首先介紹問題的提出(Problem Statement)和設計目標。整個模型由三種不同地層組成，如下圖所示，中間的彩色部分是要取出的礦體，寬度為100m。分析的假設條件和設計準則如下：

(1) 假定邊坡是無限長度，因此可以簡化模型為平面應變問題，目標是通過使用二維確定性穩定性分析(probabilistic stability analysis.txt)設計一個優化的邊坡。

(2) 穩定性準則是安全系數FOS大于等于1.3.

(3) 費用準則是收入(Income)等于支出(Cost)。收入是開挖出的礦體，支出是開挖和排水費用。

(4) 使用的分析工具包括：FLAC/Slope, Python, Excel

3 巖石數據

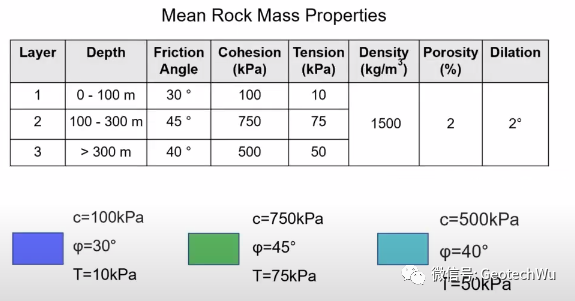

對于任何巖石邊坡穩定性分析，都需要準備巖石基本的物理力學參數值(Geotechnical Data)。在本設計中，假定的參數值如下所示，盡管巖石的物理力學參數在空間上是變化的，但作為初步設計，為了簡化計算過程，使用了平均的巖石參數值，并且假定礦石和圍巖的參數在同一層中相同，第三層的厚度為無限長，如上圖所示. 此外，假設巖層在水平方向上的寬度也是無限長。

初始的地下水位接近地表，水位下的材料呈全飽和狀態，水位上材料呈全干狀態，不考慮地下水的流動，排干后的地下水位正好處于設計水平。上述這些假設構成了建立數值模型的基礎。

4 模型建立

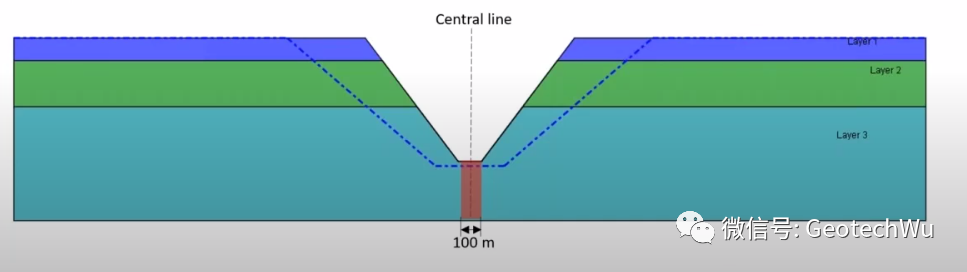

在真實的采礦工程中，采礦邊坡是由臺階組成的，需要分析臺階的穩定性和局部破壞，(露天采礦臺階設計(Bench Design)方法; 露天采礦臺階穩定性分析方法(Bench Scale Stability Analysis)), 不過在本次設計中，僅考慮了最終邊坡的穩定性，并且假定邊坡是中心對稱的，這樣我們僅分析一半的邊坡剖面即可。相應地，對于費用分析也僅考慮邊坡的一半，如下圖所示。

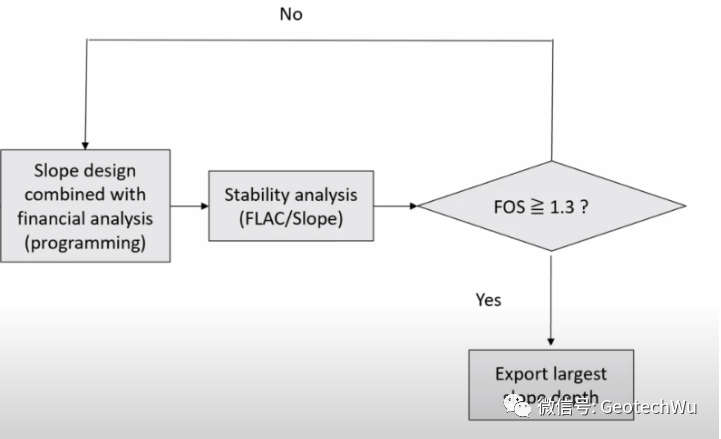

邊坡設計是一個迭代的過程。首先，同時考慮邊坡穩定和費用建立模型，然后使用FLAC/Slope進行穩定性分析，如果安全系數大于等于1.3，則輸出最終設計方案，如果安全系數小于1.3，那么重新建立模型再進行計算， 直至FOS大于等于1.3，計算流程如下圖所示。

未完待續
