2.31 orcad中怎么批量更新封裝庫文件？

答：我們在設計過程中，需要對一些封裝庫進行批量的去更新，操作的方法步驟如下所示：

第一步，新建一個庫文件，把需要更新的封裝庫文件復制到該路徑下；

第二步，在原理圖根目錄下，找到當前設計庫文件Design Cathe，選擇需要批量更新那個封裝庫，點擊鼠標右鍵，執行Update Cathe，進行器件的更新，如圖2-67所示；

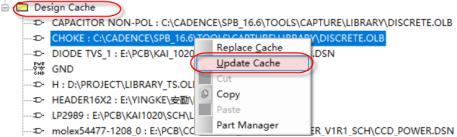

圖2-67封裝庫元器件更新示意圖

第三步，在彈出的界面選擇選擇Yes，進行下一步的操作，彈出的界面選擇是，完成對改類型封裝庫文件的更新，如圖2-68所示；



圖2-68 封裝庫元器件更新中間進程示意圖

第四步，在原理圖搜索到該元器件，查看該類型的封裝庫更新情況。

2.32 orcad中怎么批量替換封裝庫文件？

答：在設計原理圖的時候，很多封裝庫的元器件都是從別的原理圖拷貝的，很多的路徑都是初始調用這個器件的路徑，不在本身電腦的路徑下，這樣更新器件的時候，封裝的路徑找不到，我們就需要批量替換封裝庫的路徑為本地路徑，操作方法如下：

第一步，菜單欄點擊File-New Library，新建一個庫在本地的路徑，建好會出現在下方的Library路徑下面；

第二步，在當前設計的庫路徑下Design Cathe中找到要批量替換的那個庫文件的名稱，選中復制，然后粘貼到新建的本地的庫路徑下，如圖2-69所示；

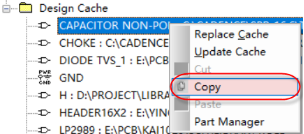

圖2-69 拷貝庫路徑到本地路徑庫示意圖

第三步，在本地路徑庫下面，打開復制過來的元器件庫，需要更新的，直接在庫里面進行相關參數的更新，然后保存；

第四步，在當前設計的庫路徑下Design Cathe找到要批量替換的那個庫文件，點擊右鍵，選擇Replace Cathe進行替換，如圖2-70所示；

第五步，在彈出的Replace Cathe屬性框中，Part Library路徑，右側Browse…選項，選擇剛才新建的庫路徑，選擇好路徑以后，上面的New Part Name選擇對應替換的庫的名稱，點擊OK,對設計文件中的庫進行替換，彈出的對話框選擇是即可，如圖2-71所示：

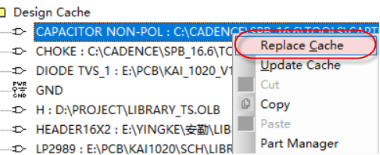

圖2-70 替換庫選項示意圖

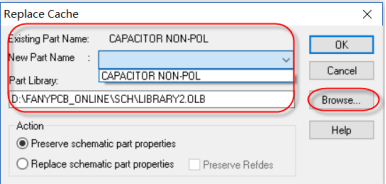

圖2-71 替換庫參數設置示意圖

第六步，在原理圖中查詢該封裝庫對應的元器件，查詢封裝庫是否已經替換。

2.33 對于多Part的元器件庫，怎么去查看每一個部分的內容呢？

答：對于多Part元器件，我們雙擊打開庫文件，顯示的都是Part A部分的內容，我們要查看其它部分的內容，操作的方法是：

第一步，按快捷鍵Ctrl+N，查看下一個Part部分的內容；

第二步，按快捷鍵Ctrl+B，查看上一個Part部分的內容；

第三步，點擊菜單View-Part，分別顯示每一個Part的內容；

第四步，點擊菜單View-Package，顯示整個器件的所有Part，查看哪一部分點擊那部分打開即可；

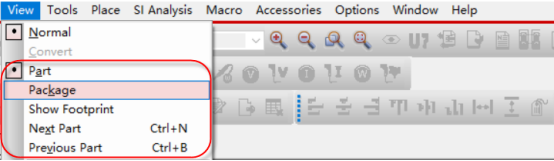

第五步，點擊菜單View-Next Part，查看當前Part的下一個部分，View-Previous Part，查看當前Part的上一個部分，如圖2-72所示。



圖2-72 查看器件每個部分菜單示意圖

2.34 在orcad中的關于格點一些操作是在哪里設置的呢？

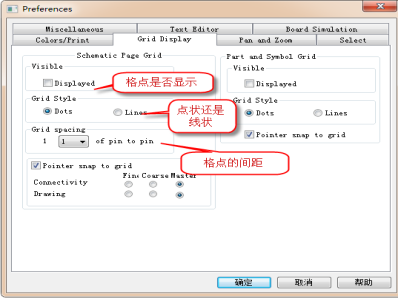

答：第一步，orcad中的格點是分為原理圖設計格點與封裝庫設計格點，點擊Options→Preference選項，在彈出的界面中選擇Grid  Display選項，如圖2-73所示，左側為原理圖設計格點，右側封裝庫設計格點；



圖2-73 格點顯示設置示意圖

第二步，點擊菜單Options→Design Template…選項，在彈出的界面中選擇Grid  Reference，進行格點參數的設置，如圖2-74所示，每個參數的具體含義如下所示：

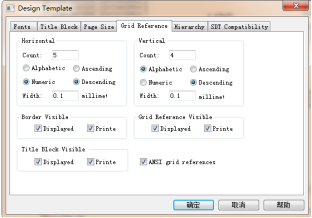

圖2-74 格點參數設置示意圖

? Horizonal：可以設置水平參考格的個數（字母或者數字；增加或者減少），如圖2-74所示，總共分為了5格，用數字遞減表示為5、4、3、2、1；

? Vertical：可以設置垂直參考格的個數（字母或者數字；增加或者減少），如圖2-74所示，總共分為了5格，用數字遞減表示為5、4、3、2、1；

? Board Visible：設置是否在屏幕上顯示邊框，以及打印的時候是否打印邊框；

? Grid Reference Visibl：設置是否在屏幕上顯示圖紙邊框的格，以及打印時是否打印邊框上的參考格；

? Title Block Visible：是否顯示標題欄，以及是否打印；

? ANS IGrid Reference：設置顯示ANSI（美國標）標準格點。

第三步，原理圖設計與封裝庫設計的時候，可以抓取格點，所有的元素都可以放在格點上，也可以不抓取格點，開關是菜單欄上的，，默認狀態抓取格點，任何操作都抓取格點，點擊下，變成狀態， 表示不抓取格點，任何操作都是任意的，不在格點上。

2.35 orcad中元器件的編號的命令方式是什么？

答：我們在orcad軟件中做封裝庫時，都會給元器件定義編號的首字母，后面在繪制原理圖時，放置元器件，就會按這個來遞增編號，我們常見的元器件位號的首字母一般按如下方式來定義：

? 電阻：R*；

? 排阻：RN*；

? 電容：C*；

? 電感：L*；

? 二極管：D*；

? 三極管：Q*；

? 開關、按鍵：SW*；

? 繼電器：LS*；

? 晶體：Y*；

? 變壓器：T*；

? 接插件類：J*；

? 測點類：TP*；

? 其它IC類：U*。

2.36 orcad怎么添加本地的封裝庫？

答：我們的封裝庫做好以后，在繪制原理圖時，需要先添加我們的封裝庫，才可以調用封裝庫中的元器件，添加的方法如下：

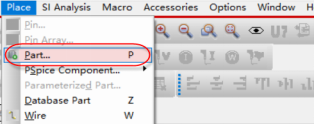

第一步，打開原理圖繪制頁面的其中的一頁，點擊菜單Place-Part，或者按快捷鍵P，彈出放置元器件的界面，如圖2-75所示；



圖2-75放置元器件示意圖

第二步，在原理圖繪制右側會出現放置元器件的窗口，在Libraries界面點擊添加元器件庫，如圖2-76所示，然后選擇元器件庫的路徑，添加所需要的元器件庫即可。

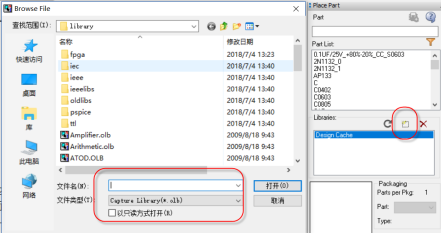

圖2-76添加元器件庫示意圖

2.37 orcad中怎么刪除原理圖庫文件呢？

答：打開建好的庫文件，所有的符號庫都集中放在一個庫文件中，選中要刪除的庫文件，點擊鼠標右鍵，執行菜單Cut，彈出的對話框，顯示該操作是不可逆的，選擇是，如圖2-77所示，則執行刪除原理圖庫文件的操作。



圖2-77 刪除元器件庫示意圖

2.38 如何快速定位元器件庫中的元器件呢？

答：在繪制原理圖時，需要從庫中放置我們的元器件，有時候會發現一個庫文件中包含的庫太多，一個一個對照，會花費很多的時間，這時候需要我們快速定位到庫文件，把器件放置到我們的原理圖中。操作的方法如下：

第一步，在Libraries列表中選中一個庫的列表文件，，單擊鼠標左鍵即可選中該元器件庫；

第二步，選中庫文件以后，上方彈出的Part List表中含有所有的庫文件，任意用鼠標左鍵選中一個；

第三步，選中以后，按下你想要查詢的器件的首字母，這樣Part List表會自動跳到以該字母開頭的庫，按上下鍵就可以快速找到你想要的元器件。

2.39 orcad做封裝庫管腳名稱重復的時候應該怎么處理呢？

答：在繪制原理圖庫，會出現一些管腳名稱是一樣的，一般是電源管腳或者是空管腳，當名稱重復的時候，保存原理圖庫的時候，會彈出如圖2-78所示的警告,提示有重復的名稱，后面輸出Allegro網表的時候，會報錯。對于這種情況，我們做如下處理：

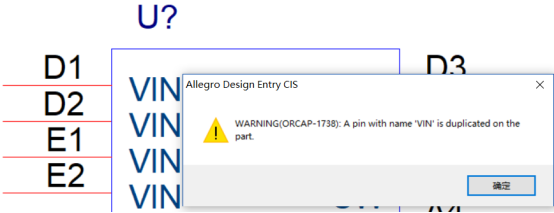

圖2-78 原理圖庫管腳名稱相同警告示意圖

? 電源管腳名稱一致的，我們將電源管腳的屬性改為power屬性，這樣系統就會允許管腳名稱是一致的，不會報警告，如圖2-79所示；

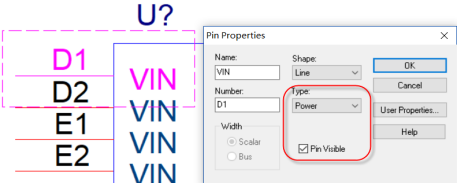

圖2-79 電源管腳屬性示意圖

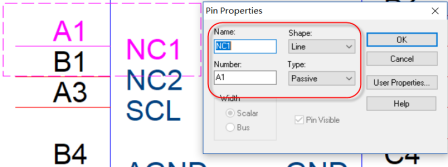

? 其它不是電源管腳屬性一致的，我們加上后綴1、2、3…來區分，如圖2-80所示。



圖2-80 非電源管腳屬性示意圖

2.40 orcad封裝庫中的value值在制作封裝庫時應該怎么處理呢？

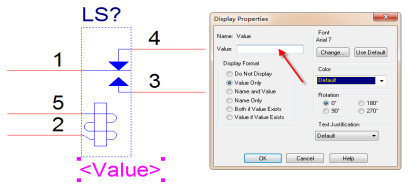

答:原理圖中的value值，一般在繪制封裝庫的時候，是不做處理的。我們在創建封裝的時候，默認的封裝庫的value值是空著的，如圖2-81所示，庫保存以后，在原理圖中放置器件的時候，器件的value值顯示的就是封裝庫的名字。所以我們在創建庫的時候，value值一般按照如下方法處理：

? 電阻、電容類的器件，value值空著不填寫，在繪制原理圖時填寫，value值為具體的阻值、容值、感值；

? 二極管、三極管類的器件，value值填寫具體的信號即可，在創建封裝庫的時候，就以型號命名；

? 插針、插座類的器件，value值填寫具體的管腳數目以及間距即可，在創建封裝庫的時候，就以管腳數目、間距來區分名稱；

? 其它IC類的器件， value值直接填寫具體的型號，每一種型號的IC都是唯一的，所以型號對應唯一的IC封裝。



圖2-81 器件的value值示意圖
