聲學仿真專題 | 直管的聲腔模態分析
瀏覽：3011 評論：1 收藏：2
聲音一般是由結構振動產生的（氣動噪聲是由氣流產生的），所以聲音和結構振動有密切的聯系。隨著NVH分析在各行各業的興起，聲音分析也成為結構工程師需要了解和掌握的技能。本文從最簡單的直管出發，介紹聲腔模態的有限元仿真方法。
1 建模

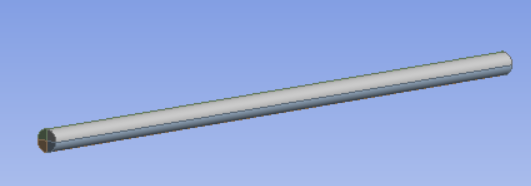

兩端封閉直管內的空氣模型如下圖所示：
2 材料參數

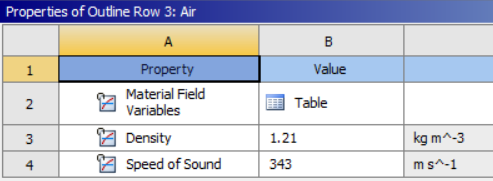

空氣的密度和聲速如下圖所示：
3 網格劃分

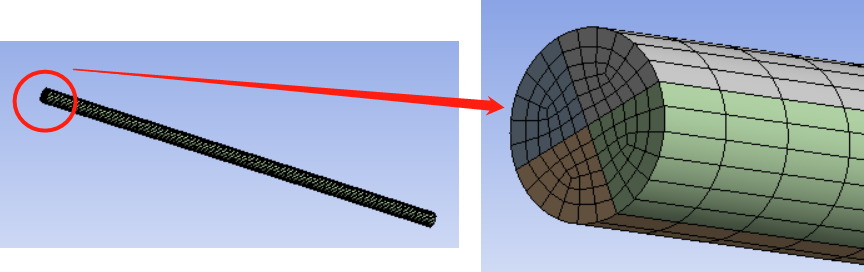

有限元模型如下圖所示：
4 分析設置

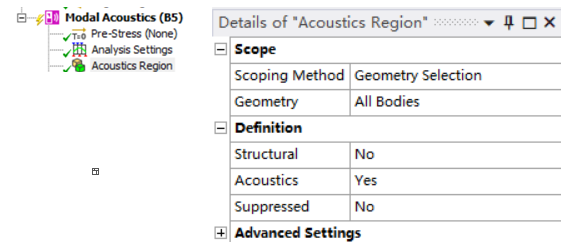

聲腔模態分析的設置如下：
5 分析結果
前六階非零模態頻率如下：
6 對比理論解
理論解如下，驗證了仿真結果的正確：
7 兩端封閉直管改為一端封閉、一端打開

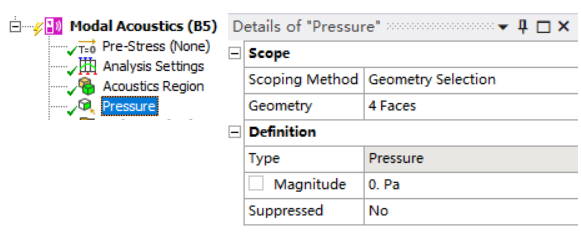

只需要在分析設置上稍作修改，兩端封閉的直管就可以變為一端封閉一端打開的直管，如下圖所示：
8 分析結果
前六階非零模態頻率如下：

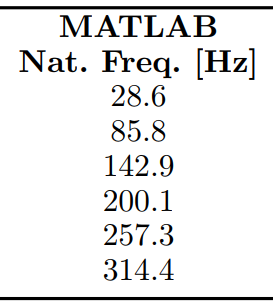

9 對比理論解
理論解如下，驗證了仿真結果的正確：
10 兩端封閉直管改為兩端打開

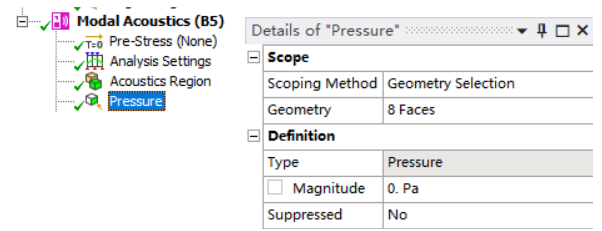

只需要在分析設置上稍作修改，兩端封閉的直管就可以變為兩端打開的直管，如下圖所示：
11 分析結果
前六階非零模態頻率如下：

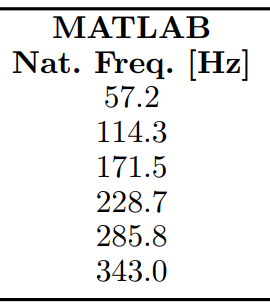

12 對比理論解
理論解如下，驗證了仿真結果的正確：
