有“法”可依，DfAM增材制造設計沒你想的那么難

安世亞太

2021年7月8日 15:48

瀏覽：3167 評論：1 收藏：1

人法地，地法天，天法道，道法自然。 DfAM增材制造設計的目標是實現由產品性能驅動的正向設計。而在沒有逆向參考的情況下，用什么原則來指導DfAM這一正向設計過程？

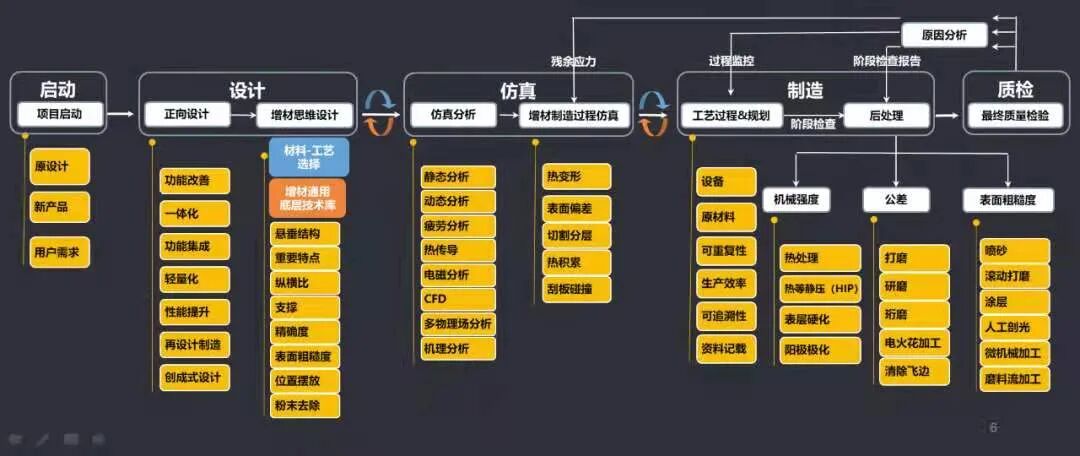

DfAM完整流程一覽

DfAM是一種調整設計以使制造成本更低、更快或更有效的過程。通過有效的增材制造技術可以優化產品設計和3D打印制造流程，節省時間和成本，提高生產效率。

通過實踐和經驗的總結，我們將DfAM增材設計制造過程劃分為 啟動、設計、仿真、制造、質檢 幾個節點。鑒于DfAM增材設計制造的本質就在于回歸設計的本源，面向功能，回歸產品的構想。因此要實現全鏈條的控制和設計，我們的設計不單單局限在設計維度，還要把仿真、制造、甚至質檢等流程，融合到我們的設計流程中，把觀念提取出來，統稱設計流程，或設計范式，真正為產品正向設計服務。

增材設計制造真正改變的是什么，最重要的部分是 增材思維的設計 。第一，增材思維現在整體上是一種選擇，一種材料、一種工藝，這種材料和工藝決定了工業品的基本屬性。比如說從成本上來講，設備的控件時間是一個核心的要素，時間和成本是直接相關聯的。第二， 創新 。增材真正增加附加值的部分就是我們所說的增材思維底層技術庫，這個是我們核心的增材思維設計點，因為增材的出現，我們才能有出現梯度混合材料、微通道的設計、晶格庫的可能性，因為我們有整體的設計思路，才能做到真正的突破及顛覆性的創新。

我們?yōu)槭裁从忠龇抡婺兀渴且驗槲覀?/span> 對性能有更高的要求 ，我們希望增材產生的產品，應力是更小的，抗疲勞是更好的，輕量化是更輕的，這樣的產品才有意義，性能才能提升，真正的從仿真控制成形，和質量密切相關。

還有一個很重要的環節是 后處理 ，從現在整個增材行業來說，后處理的成本占整個成本的 30%-40% ，所以要完整的把所有后處理流程的關鍵參數都控制出來，既對性能質量有提升，又對成本有控制，只有全鏈條都做到了，我們的產品才能真正進入增材設計的應用，而且增材的使用性才能得到保障，這個產品才能通過增材的認證，才有產業化的可能性。

DfAM設計思維重在培養

目前人們對于增材制造這一技術的認識還很少站在系統高度，統一材料、工藝、設計、性能、功能等要素，因此造成增材制造各要素之間各自為政、嚴重脫節，甚至相互割裂對立的現實局面。加速增材制造技術大規模商用化的關鍵，是站在巨人的肩膀上學習增材設計，縮短學習曲線，避免犯重復的錯誤。

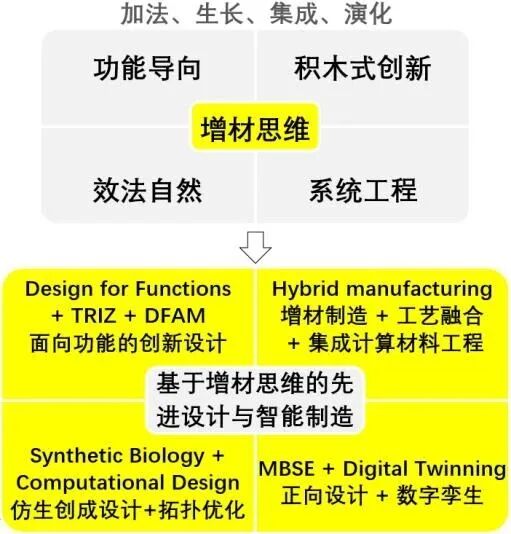

基于增材思維的先進設計與智能制造

因此基于增材思維，按照DfAM流程進行增材設計時，我們整理歸納了一套 設計策略和準則 ，以這套設計準則為指南和標尺，指導和確保增材設計反復迭代過程及最終設計結果符合材料、工藝、設計、性能、功能等要素統一要求。

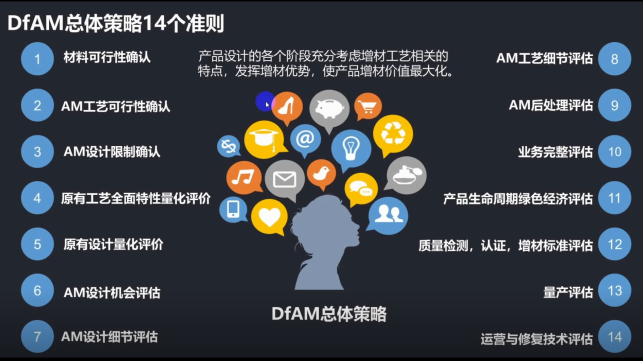

基于DfAM的增材設計策略

DfAM中的增材設計在現今的工程應用分為三個層級：

工藝替換，用增材工藝把傳統設計的模型打印出來；
適應增材的設計，傳統的零件某些特征不適合增材成型，那么對這些部分進行局部修改；
面向增材的設計，是重新設計或創新設計零件，以最大限度地發揮增材優勢，也是目前我們工業界最急需的增材思維的設計。
