1 引言

巖土工程需要制作柱狀圖和剖面圖，僅據我自己的經驗，在國內主要使用理正的巖土工程勘察軟件，在國外，特別是在北美，巖土工程勘察主要使用gINT,一個工業標準的鉆孔數據管理軟件，gINT的數據也可以導入到PLAXIS，自動產生出地層模型。LogPlot是另一個非常優秀的鉆孔數據管理軟件，來自Rockware的產品，主要應用在石油工業的鉆孔柱狀圖制作，用在巖土工程勘察中不太好，也就是說LogPlot主要處理的是巖石鉆孔數據，對土的數據處理功能差一些。今天介紹的軟件與LogPlot類似，Golden Software的系列產品Strater V5.7.1094(86M)。通過“喜歡作者”可以快速獲得這些軟件。

Golden Software Grapher V18.1.334 發布

Golden Software Surfer V21.1.158發布

2 Strater簡介

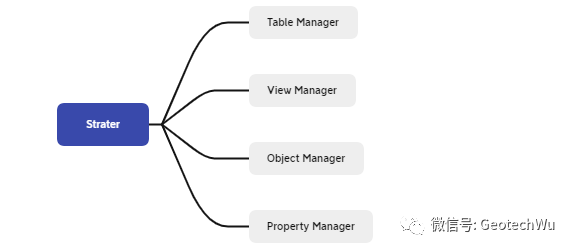

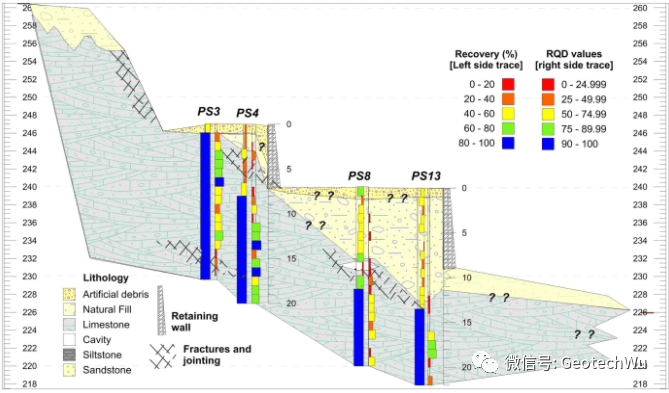

與LogPlot類似，Strater將地下數據轉換為可理解的柱狀圖和剖面模型，使得工程師能夠做出更明智的決策。盡管Strater主要處理的是巖石鉆孔數據，應用在石油工業，環境工業和采礦工業中，但也可以處理土的試驗數據，包括輸入SPT，CPT等。總之，與gINT相比，Strater是一個輕量級的鉆孔數據處理軟件，可以滿足小型巖土工程勘察項目的要求。 一個Strater項目由四個管理器(Manager)組成，如下圖所示。

(1) Table Manager

每個鉆孔的具體描述在Table Manager中完成，例如基本的項目信息，鉆孔坐標，地層描述，原位試驗數據等;

(2) View Manager

View Manager用來管理不同的鉆孔，例如BH1，BH2等；

(3) Object Manager

Object Manager 用來設置在鉆孔柱狀圖中顯示哪些對象。在真實的巖土工程勘察中，不同類型項目需要顯示的對象不同。

(4) Property Manager

Property Manager用來控制鉆孔圖中線的顏色，形狀等。
