繼電器主要用于控制回路中,即二次回路,以增加觸點的數量、信號放大、信號轉換等功能。繼電器也可以與其他電器一起,組成程序控制線路,從而實現自動化運行。雖然繼電器形狀各種各樣,但是其工作原理大致相同,大家可以舉一反三,自己融會貫通。我們今天根據下面的實物繼電器來學習繼電器的工作原理和實物接線圖。

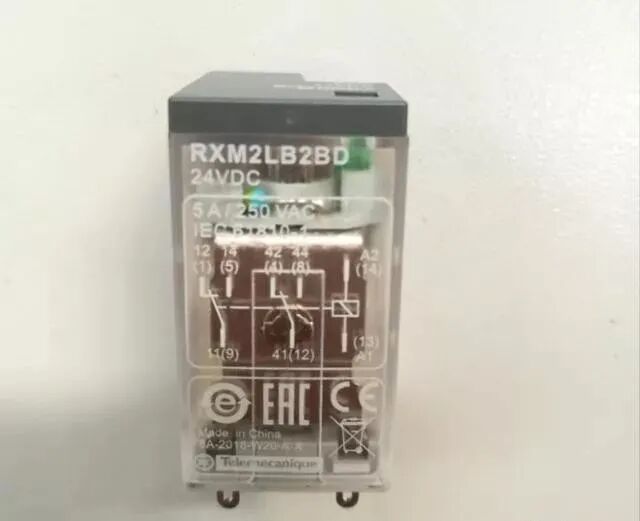

從上圖中我們可以看到繼電器的工作原理和實物接線圖,其中24VDC表示線圈電壓是直流24v,即A1(13),A2(14)接線端,一般從A1進線,A2出線到開關、電源等形成回路。
這個繼電器有兩對常開和常閉觸點,大家注意區分繼電器和接觸器的區別,一般情況是接觸器比繼電器多了主觸點,繼電器就是有線圈和常開或常閉觸點組成,沒有主觸點。圖中11(9)、12(1)、14(5)是常開和常閉觸點,其中11(9)是公共端,分別和12(1)組成常閉,和14(5)組成常開。41(12)、42(4)、44(8)又是另外一組常開常閉觸點,從圖中看,41(12)是公共端,和42(4)鏈接在一起形成常閉,和44(8)沒有連接形成常開。
江城,市中心,紫薇小區某單身公寓內。當清晨的第一縷陽光,透過玻璃照進臥室時,蕭陽迷迷糊糊的睜開了眼,發現自己正躺在一個陌生的房間內。“這是哪?” 他四處打量了下。這是一套面積并不大的單身公寓,房子裝修的倒也算精致,床頭擺了一個大大的棕熊玩偶。自己怎么會在這里?蕭陽揉了揉有些刺痛的腦袋,依稀想起了昨天傍晚發生的事情。昨天傍晚時分,他騎著電動車替店里去送外賣,在路上被一輛忽然出現的紅色轎車撞倒,隨后便失去了意識。蕭陽撐起身體,跳下床,但伸出去的手,卻碰到了一個軟軟薄薄的東西。嗯?這是什么?他很奇怪的拿起那軟軟薄薄的黑色透明物件,仔細瞄了一眼,差點鼻血狂噴而出。這,這竟然是一條女士的貼身衣物。輕盈剔透,薄如蟬翼,帶著絲絲女人香,沁人心脾。
城,市中心,紫薇小區某單身公寓內。當清晨的第一縷陽光,透過玻璃照進臥室時,蕭陽迷迷糊糊的睜開了眼,發現自己正躺在一個陌生的房間內。“這是哪?” 他四處打量了下。這是一套面積并不大的單身公寓,房子裝修的倒也算精致,床頭擺了一個大大的棕熊玩偶。自己怎么會在這里?蕭陽揉了揉有些刺痛的腦袋,依稀想起了昨天傍晚發生的事情。昨天傍晚時分,他騎著電動車替店里去送外賣,在路上被一輛忽然出現的紅色轎車撞倒,隨后便失去了意識。蕭陽撐起身體,跳下床,但伸出去的手,卻碰到了一個軟軟薄薄的東西。嗯?這是什么?他很奇怪的拿起那軟軟薄薄的黑色透明物件,仔細瞄了一眼,差點鼻血狂噴而出。這,這竟然是一條女士的貼身衣物。輕盈剔透,薄如蟬翼,帶著絲絲女人香,沁人心脾。
江城,市中心,紫薇小區某單身公寓內。當清晨的第一縷陽光,透過玻璃照進臥室時,蕭陽迷迷糊糊的睜開了眼,發現自己正躺在一個陌生的房間內。“這是哪?” 他四處打量了下。這是一套面積并不大的單身公寓,房子裝修的倒也算精致,床頭擺了一個大大的棕熊玩偶。自己怎么會在這里?蕭陽揉了揉有些刺痛的腦袋,依稀想起了昨天傍晚發生的事情。昨天傍晚時分,他騎著電動車替店里去送外賣,在路上被一輛忽然出現的紅色轎車撞倒,隨后便失去了意識。蕭陽撐起身體,跳下床,但伸出去的手,卻碰到了一個軟軟薄薄的東西。嗯?這是什么?他很奇怪的拿起那軟軟薄薄的黑色透明物件,仔細瞄了一眼,差點鼻血狂噴而出。這,這竟然是一條女士的貼身衣物。輕盈剔透,薄如蟬翼,帶著絲絲女人香,沁人心脾。
江城,市中心,紫薇小區某單身公寓內。當清晨的第一縷陽光,透過玻璃照進臥室時,蕭陽迷迷糊糊的睜開了眼,發現自己正躺在一個陌生的房間內。“這是哪?” 他四處打量了下。這是一套面積并不大的單身公寓,房子裝修的倒也算精致,床頭擺了一個大大的棕熊玩偶。自己怎么會在這里?蕭陽揉了揉有些刺痛的腦袋,依稀想起了昨天傍晚發生的事情。昨天傍晚時分,他騎著電動車替店里去送外賣,在路上被一輛忽然出現的紅色轎車撞倒,隨后便失去了意識。蕭陽撐起身體,跳下床,但伸出去的手,卻碰到了一個軟軟薄薄的東西。嗯?這是什么?他很奇怪的拿起那軟軟薄薄的黑色透明物件,仔細瞄了一眼,差點鼻血狂噴而出。這,這竟然是一條女士的貼身衣物。輕盈剔透,薄如蟬翼,帶著絲絲女人香,沁人心脾。

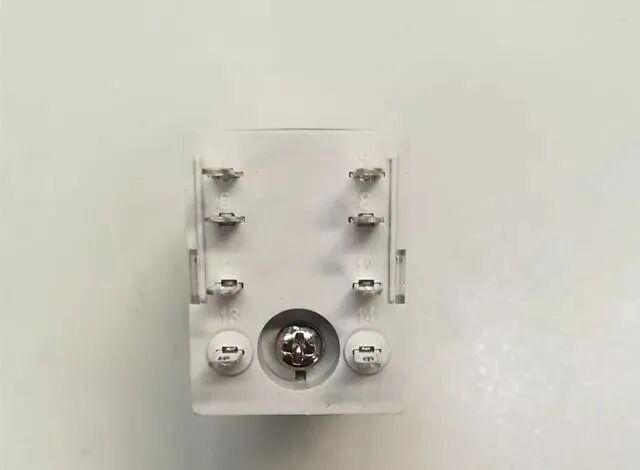

上圖中,可以看到接觸器的針腳,一般繼電器和繼電器底座連接在一起使用的,底座就是為了方便連接和接線沒有其他含義。

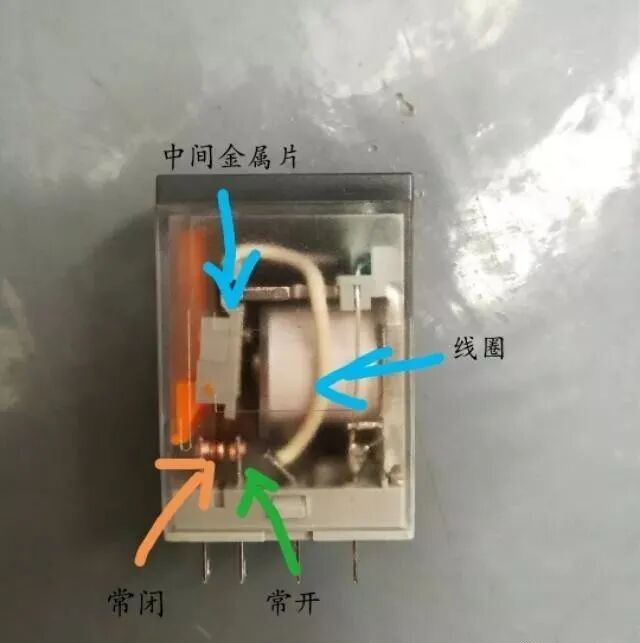

從繼電器側面圖可以看到繼電器內部結構,右邊是線圈,左邊是常開和常閉觸點,可以清楚的看到個金屬片和觸點,接觸在一起的就是常閉,沒有接觸在一起的就是常開,當線圈通電時,產生磁場,吸合中間的金屬片,使常閉觸點斷開,常開觸點閉合。其實可以把繼電器看成一種自動開關來理解更加容易了解其工作方式。
