針對這一挑戰(zhàn)，復(fù)旦大學(xué)葉明新/沈劍鋒課題組從化學(xué)結(jié)構(gòu)和微觀形貌兩方面進(jìn)行設(shè)計（圖1），提出了DMSO冰晶輔助的定向冷凍凝膠和冷凍干燥工藝（DMSO-FGFD），制備了一種具有化學(xué)交聯(lián)結(jié)構(gòu)、有序形貌和負(fù)泊松比的超彈性聚酰亞胺（PI）氣凝膠。

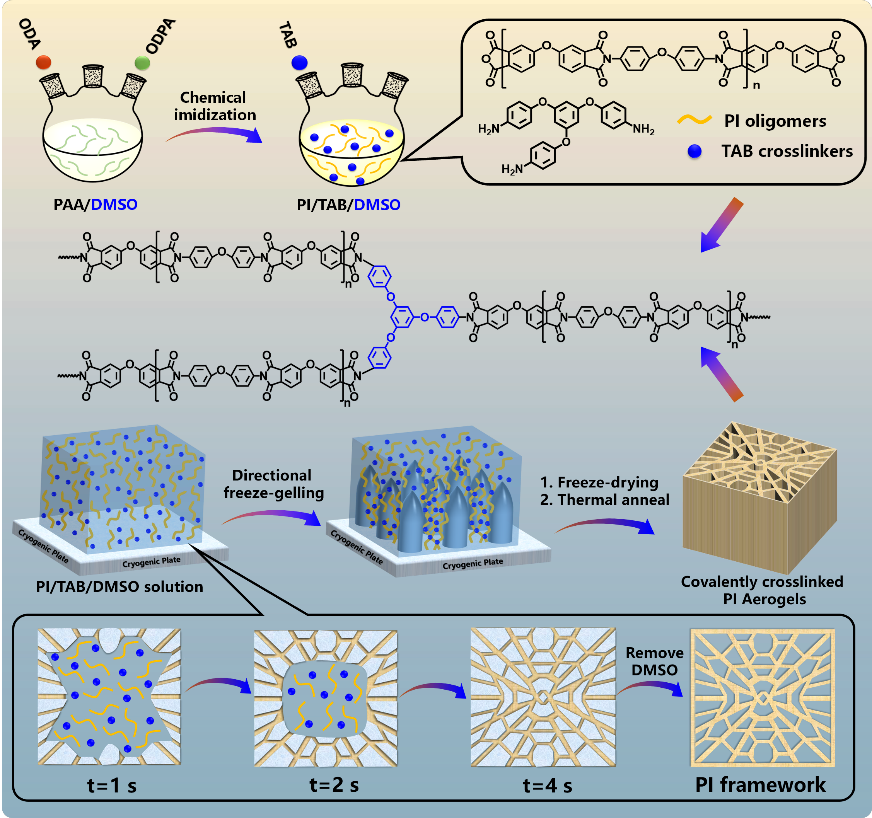

圖1：超彈性PI氣凝膠的化學(xué)結(jié)構(gòu)與形貌設(shè)計

采用DMSO為溶劑是獲得共價交聯(lián)結(jié)構(gòu)PI氣凝膠的關(guān)鍵。傳統(tǒng)PI彈性氣凝膠的制備通常采用水溶性聚酰胺酸鹽為前驅(qū)體，再定向冷凍干燥和熱亞胺化工藝得到。該工藝面臨前驅(qū)體在水中降解，氣凝膠的體積收縮率大，以及流程復(fù)雜等問題。這項研究工作中提出以DMSO為溶劑，采用化學(xué)亞胺化工藝，以TAB為交聯(lián)劑，在定向冷凍凝膠過程中，通過體積排除效應(yīng)實現(xiàn)原位化學(xué)交聯(lián)（圖2a，b），然后進(jìn)行冷凍干燥獲得具有共價交聯(lián)結(jié)構(gòu)的PI彈性氣凝膠（圖2c）。由于DMSO對多種聚合物具有良好的溶解性，這使得制備定向結(jié)構(gòu)聚合物氣凝膠不再受限于“水溶性”聚合物，可進(jìn)一步拓展到如PVDF、PAN、PA等聚合物，具有一定的普適性。

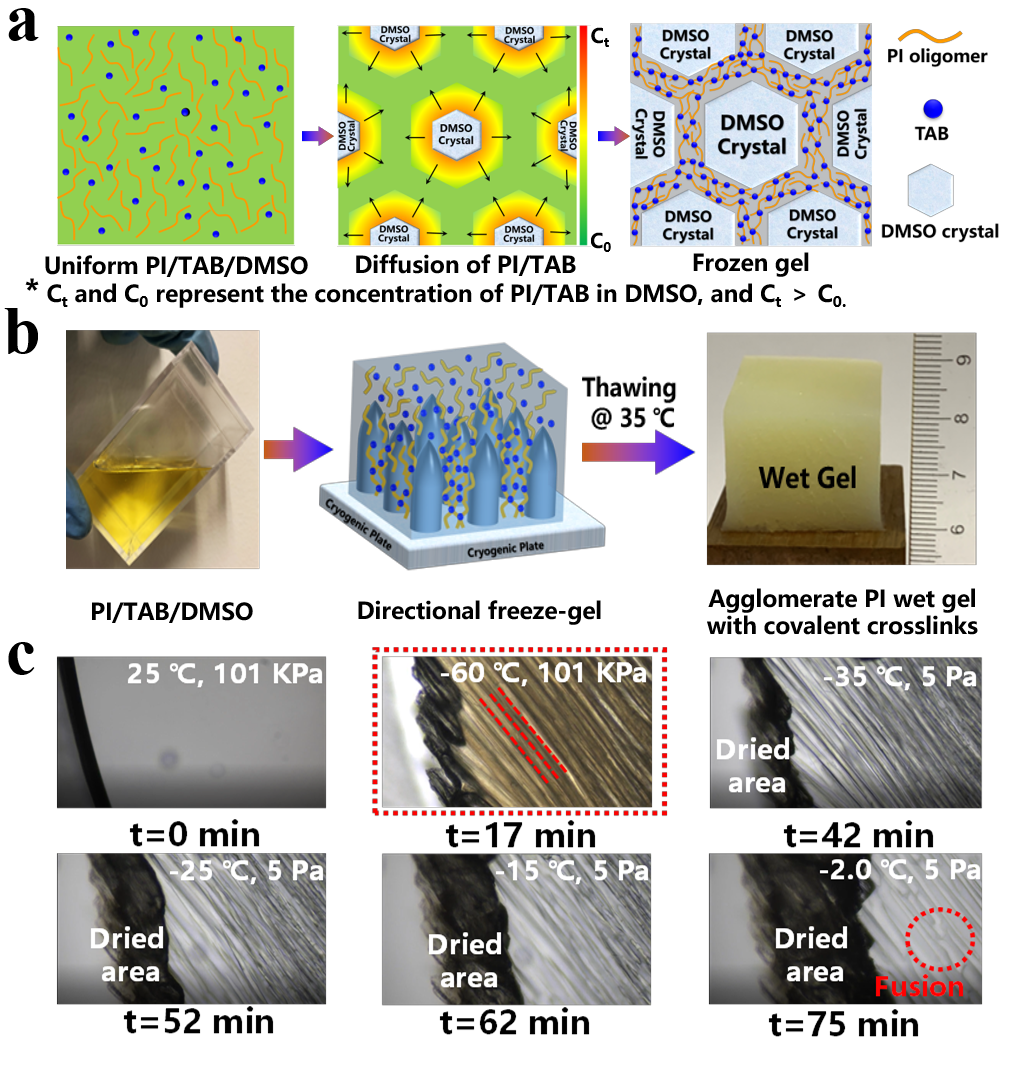

圖2：（a）原位凝膠化過程示意圖；（b）凝膠化前后PI的性狀對比；（c）利用真空冷凍干燥顯微鏡原位觀察PI/DMSO的冷凍干燥過程。

DMSO-FGFD工藝制備得到的PI氣凝膠具有低的體積收縮率（3.1%）、低密度（6.1 mg/cm³）以及高達(dá)99.57%的孔隙率（圖3a-c）。更重要的是，通過結(jié)合有限元模擬進(jìn)行模具設(shè)計，控制定向冷凍凝膠過程中的溫度分布，使得制備得到的PI氣凝膠具有放射狀的內(nèi)部形貌（圖3d），表現(xiàn)出具有負(fù)泊松比的結(jié)構(gòu)特性（圖3e）。

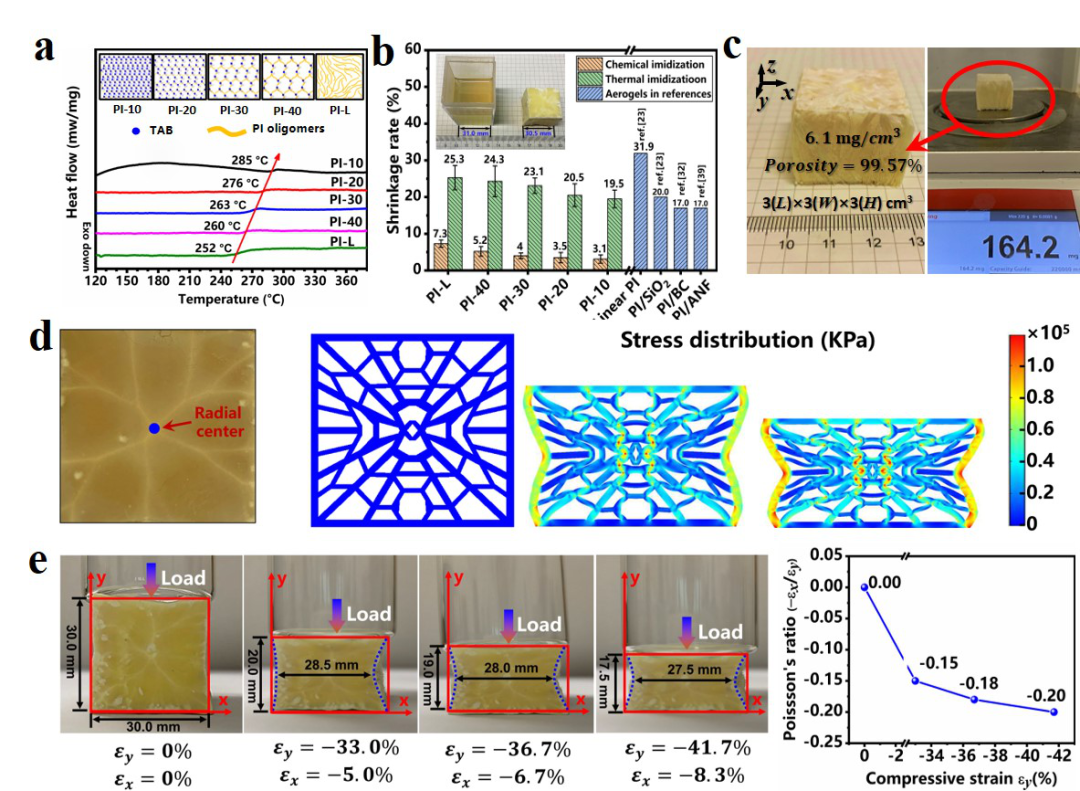

圖3：（a）不同交聯(lián)程度PI氣凝膠的DSC曲線；（b）不同交聯(lián)程度PI氣凝膠的體積收縮率；（c）PI氣凝膠的密度；（d）PI氣凝膠的放射狀形貌以及力學(xué)壓縮過程的有限元模擬；（e）PI氣凝膠在不同壓縮應(yīng)變條件下的泊松比。

得益于共價交聯(lián)的化學(xué)結(jié)構(gòu)、高孔隙率和負(fù)泊松比的結(jié)構(gòu)特性，PI氣凝膠具有良好的壓縮回彈性，即使在99%的極限壓縮應(yīng)變下，仍然能完全回彈（圖4a，b）。更重要的是，這種壓縮回彈性在高溫573 K、77 K低溫， 4 K的超低溫條件下，以及ΔT=569 K （4 K到573 K）熱沖擊后，都能夠得以保持（圖4c，視頻）。這種在4 K超低溫條件下具有優(yōu)異壓縮回彈性的PI氣凝膠在未來的深空探索中將具有良好的應(yīng)用前景。

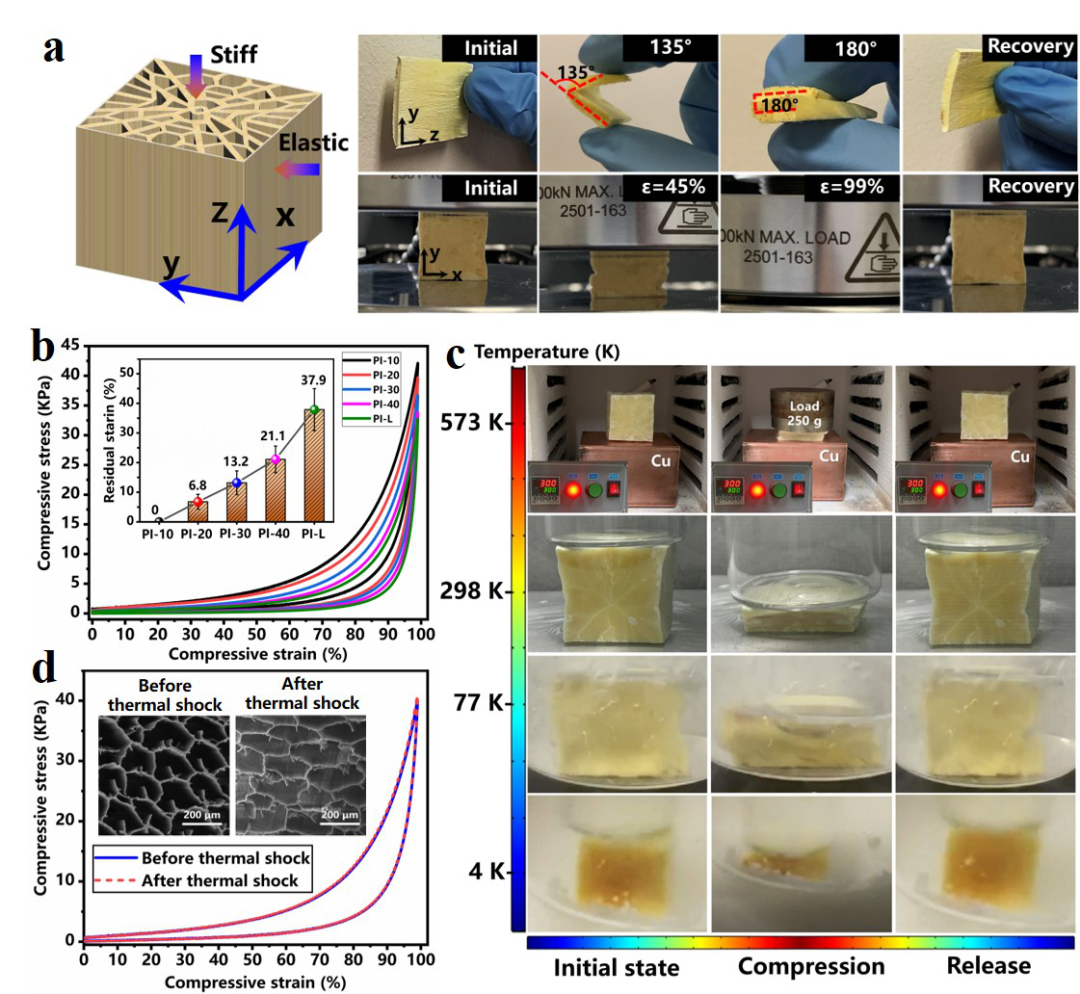

圖4：（a）PI氣凝膠柔韌性以及在99%壓縮應(yīng)變下的回彈性照片；（b）不同交聯(lián)程度的PI氣凝膠在99%壓縮應(yīng)變下的壓縮回彈曲線；（c）PI氣凝膠在不同溫度下的壓縮回彈照片；（d）PI氣凝膠在ΔT=569 K （4 K到573 K）熱沖擊前后的壓縮回彈曲線。

視頻

以上研究成果以Super-elasticity at 4?K of covalently crosslinked polyimide aerogels with negative Poisson’s ratio為題發(fā)表在Nature Communications雜志上，論文第一作者為復(fù)旦大學(xué)博士生程揚(yáng)，共同通訊作者為復(fù)旦大學(xué)沈劍鋒教授和葉明新教授。

文獻(xiàn)信息：Cheng Y, Zhang X, Qin Y, et al. Super-elasticity at 4?K of covalently crosslinked polyimide aerogels with negative Poisson’s ratio[J]. Nature Communications, 2021, 12(1): 4092.

文章鏈接：

https://www.nature.com/articles/s41467-021-24388-y

相關(guān)進(jìn)展

中科院蘇州納米所張學(xué)同研究員團(tuán)隊《ACS Nano》：聚酰亞胺氣凝膠纖維獲重要進(jìn)展

東華大學(xué)張清華教授課題組在柔性聚酰亞胺氣凝膠纖維及功能化方向取得新進(jìn)展

鄭州大學(xué)申長雨院士和劉春太教授團(tuán)隊AFM：用于壓力傳感和油水分離的多功能聚酰亞胺納米纖維/MXene導(dǎo)電復(fù)合氣凝膠

中科院化學(xué)所趙寧研究員和徐堅研究員課題組: 聚酰亞胺納米纖維氣凝膠制備及其PM2.5高效過濾
