一、怎么正確選擇機柜?

選擇較深的機柜，可以把兩套設備面對面地裝進去，從而裝置更多的設備。采用上述方式可在機柜中裝入兩排設備，一排從機柜的前門裝卸，另一排從后門裝卸。機柜應有可調節的位置。計算完了機柜空間(以"U或1.75英寸為單位)之后，還要考慮房間的大小。不會愿意看到塞滿機柜后不久就發現還要再裝進一些設備。

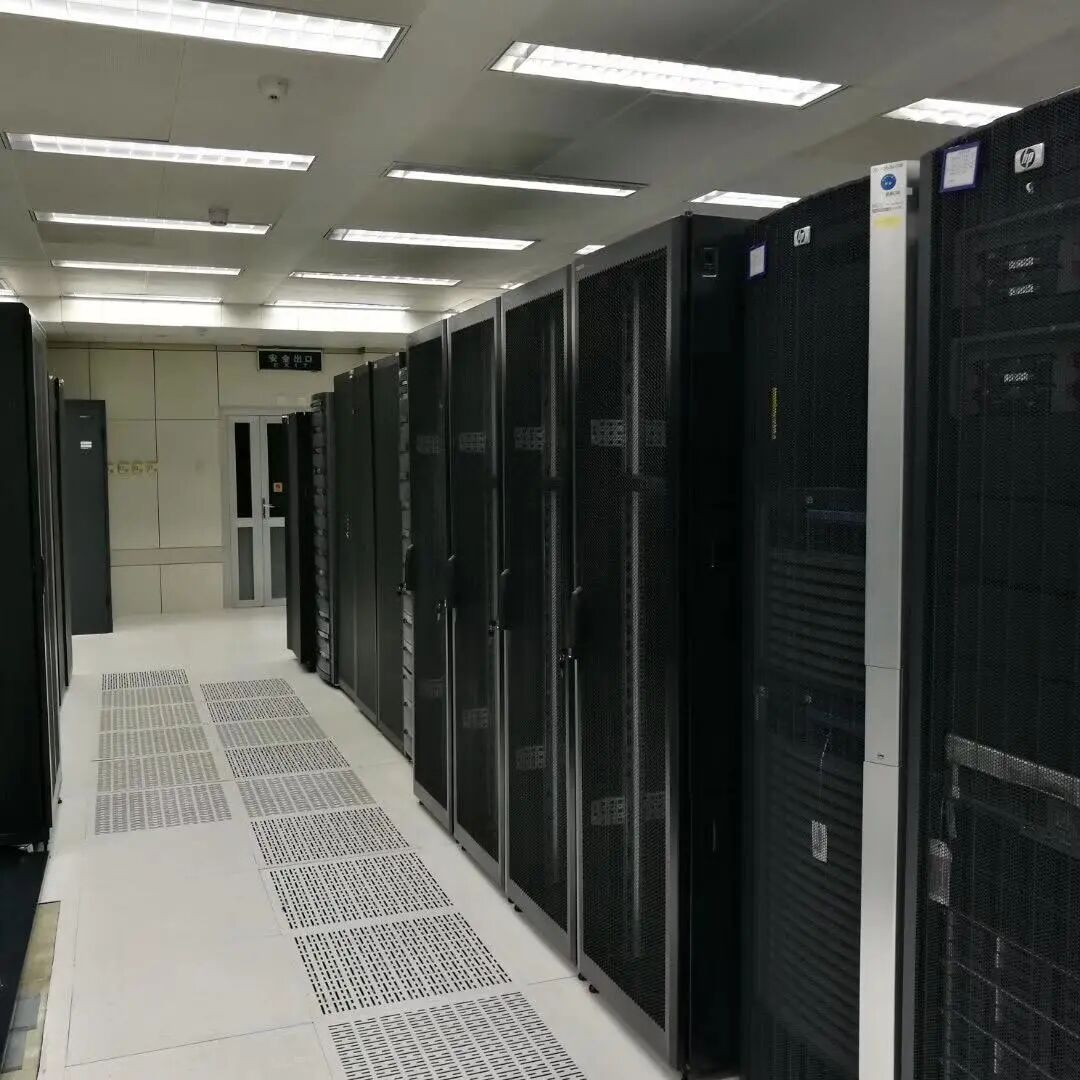

弱電工程機柜如何選擇？線纜如何整理？的圖1

　　一旦你把機柜買來并安裝完，這些多出的設備往往就出現了所以，作為一條基本原則，機柜高度要多出20%30%以備系統擴充。這些空間也改善了設備的通風條件。裝有支架的設備不需要考慮寬度，因為它按機柜的寬度設計的但對于不能安支架的服務器及其他外設，寬度是不能忽視的。

　　由于設備的總重量往往不輕，所以要選一個能裝大約1500磅的機柜，也就是說，要選受力結構好的牢固的機柜。機柜里面，設備重量決定選擇的滑動架是規范的還是加重的也決定其它一些附件的選擇。選能100%兼容所有服務器的機柜，要符合或超過所有OEM，廠商的第三類支架規范。如果你希望裝置塔式或是桌面設備，滑動架和安裝附件是必需的。

　　由于裝置中包括網絡電纜、電信電纜和電源電纜，需要購買鉤環帶或帶齒的帶子來有效地把電纜有序的固定在機柜里面。如果機柜帶有電纜管理模塊使電纜可以直接固定在垂直裝置軌內，則再好不過。無論哪種情況，機柜內部的上壁和側壁應當有足夠多的固定環(來保護電纜)也可以通過把機柜底板上抬，以便下面走線。

二、機柜檔次

雖然機柜看上去都差不多一個樣，但細分起來根據其用處的不同還是有幾種類型，罕見的就是用于布線的機柜和用于安放服務器的機柜，用于布線的機柜一般是用來放置多臺終端交換機，因此會有很多的網線需要接出，機柜不方便弄個門，于是這種機柜看上去更像機架，也有機柜生產廠家就把這種產品稱為布線架;另外用于放置服務器的機柜就肯定是有門有鎖的因為要保護里面的貴重設備，所以比較高貴的路由器、防火墻一般也是放在這種機柜里面。

　　拿服務器機柜來說，還有檔次之分:這種就是普通的服務器機柜，玻璃門，服務器機柜的散熱風扇有四把，裝置在機柜的頂部，主要用作通風散熱用途，為機柜內部提供良好的恒溫環境，機柜底部是鏤空的用于通風散熱。這種機柜頂部的服務器散熱效果非常好，但是中低部的服務器散熱就不太理想。

　　上面這種機柜就是相對高端的服務器機柜，通過前后門上密密麻麻的風孔進行通風散熱，因此機房空調的冷氣可以很好的分布到機柜內每一臺服務器周圍，整個機柜的散熱效果都不錯，而且這種機柜用料講究，防腐防銹、承重能力也比較強。

三、用戶在對機柜的選購時應該考慮的因素

　1、可靠的質量保證

　　選擇一款適合的服務器機柜和布線機柜非常重要，稍有疏忽，則可能導致巨大的損失。不管是哪一個品牌的產品，質量都是用戶首先要考慮的環節。

　　2、承重保證

　　隨著機柜內所放置產品密度的加大，良好的承重能力，是對一款合格機柜產品的基本要求。不符合規格的機柜，可能因為機柜品質差劣，不能有效妥善保護機柜內的設備，結果可能會影響整個系統。

　　3、溫度控制系統

　　機柜內部有良好的溫度控制系統，可避免機柜內產品的過熱或過冷，以確保設備的高效運作。機柜可選擇全通風系列，可配備風扇(風扇有壽命保證)，在炎熱的環境下可安裝獨立空調系統，在嚴寒環境下可安裝獨立加熱保溫系統。

　　4、抗干擾及其它

　　一款功能齊備的機柜應提供各類門鎖及其它功能，例如防塵、防水或電子屏蔽等高度抗擾性能;同時應提供適合附件及安裝配件支持，以讓布線更為方便，同時易于管理，省時省力。

　　5、售后服務

　　企業所提供的有效服務，以及所提供的全面設備保護方案，可為用戶的安裝、維護帶來巨大的便利。

　　6、配電系統

　　機柜如何應對電源密度的上升?隨著機柜內IT高密度安裝趨勢的日益顯著，機柜能否發揮其應有效能，配電系統成為關鍵環節。合理的電源分配直接關系到整個IT系統的可用性，而且是整個系統能否發揮其應有效能的重要基礎環節，而這也是過去被很多機房管理人員忽視的問題。由于IT設備日益小型化，機柜內設備安裝的密度不斷增加，以1臺7U的刀片式服務器為例，1臺大約需要3kVA的配電，而1臺42U高的機柜可能安裝多達8臺這樣的服務器，其配電總需求量將達到24kVA。這就對機柜內配電系統提出了嚴峻的挑戰。與此同時，輸入、輸出端口的增多，也對配電系統安裝的可靠性提出了很高的要求。

　　合理的機柜電源分配系統的設計，則應遵循以可靠性設計為核心，專門針對機柜系統設計，與配電系統充分協調、無縫配合的原則，同時要考慮安裝的方便性，以及智能化管理、適應性強、便于操作與維護等特點。機柜的配電系統，應使電源更接近負載，以減少電源通路中的故障點。同時應逐步實現負載電流的本地及遠程監控，以及電源分配的遠程控制，使電源分配管理納入機房整體的智能化管理體系中。

　　7、線纜布局

　　線纜出現問題怎么辦?在規模巨大的機房里，在林立的機柜中穿行尚且困難，更別提快速尋找和維修出現故障的線路了。機柜的整體解決方案是否到位，機柜對于線纜的管理，將成為考察的關鍵環節之一。

　　從機柜內部線纜附設的角度看，今天的數據中心，機柜配置密度更高，容納的IT設備更多，大量采用冗余配件(如佛山電器、存儲陣列等)，機柜內設備配置頻繁變換，數據線和電纜隨時增減。所以，機柜必須提供充足的線纜通道，能從機柜頂部、底部進出線纜。在機柜內部，線纜的敷設必須方便、有序，與設備的線纜接口靠近，以縮短布線距離;減少線纜的空間占用，保證設備安裝、調整、維護過程中，不受到布線的干擾，并保證散熱氣流不會受到線纜的阻擋;同時，在故障情況下，能對設備布線進行快速定位。

　　我們在規劃一個包含服務器、存儲產品在內的數據中心時往往不會在意機柜、電源這些"細枝末節"，但在系統實際安裝和使用中，這些配套設施同樣對系統的可靠性有著舉足輕重的影響。從價格看，機柜、機架從幾千元到上萬元不等，完全無法和內部設備的價值相比。由于機柜內部設備集中，決定了對機柜和機架的一些特別"苛刻"的指標要求，如果在選擇的時候不加以注意，那么使用時帶來的麻煩可能是巨大的。

四、理線工藝

　機柜整理中重要的一環就是機柜理線，常見的理線工藝有三種:

　　瀑布造型

　　這是一種比較古老的布線造型，有時還能看到其蹤影。它采用了"花果山水簾洞"的藝術形象，從配線架的模塊上直接將雙絞線垂蕩下來，分布整齊時有一種很漂亮的層次感(每層24-48根雙絞線)。

　　這種造型的優點是節省理線人工，缺點則比較多，例如:安裝網絡設備時容易破壞造型，甚至出現不易將網絡設備安裝到位的現象;每根雙絞線的重量全部變成拉力，作用在模塊的后側。如果在端接點之前沒有對雙絞線進行綁扎，那么這一拉力有可能會在數月、數年后將模塊與雙絞線分離，引起斷線故障;萬一在該配線架中某一個模塊需要重新端接，那維護人員只能探入"水簾"內進行施工，有時會身披數十根雙絞線，而且因雙向沒有光源，造成端接時看不清。

　　逆向理線

　　逆向理線是在配線架的模塊端接完畢后，并通過測試后，再進行機柜理線。其方法是從模塊開始向機柜外理線，同時橋架內也進行理線。這樣做的優點是理線在測試后，不會因某根雙絞線測試通不過而造成重新理線，而缺點是由于兩端(進線口和配線架)已經固定，在機房內的某一處必然會出現大量的亂線(一般在機柜的底部)。逆向理線一般為人工理線，憑借肉眼和雙手完成理線。

　　逆向理線的優點是測試已經完成，不必?fù)?dān)心機柜后側的線纜長度。而缺點是因為線纜的兩端已經固定，線纜之間會產生大量的交叉，要想理整齊十分費力，而且在兩個固定端之間必然有一處的雙絞線是散亂的，這一處往往在地板下(下進線時)或天花上(上進線時)。

　　正向理線

　　正向理線是在配線架端接前進行理線。它從機房的進線口開始，將線纜逐段整理，直到配線架的模塊處為止。在理線后再進行端接和測試。

　　正向理線所要達到的目標是:自機房(或機房網絡區)的進線口至配線機柜的水平雙絞線以每個16/24/32/48口配線架為單位，形成一束束的水平雙絞線線束，每束線內所有的雙絞線全部平行(在短距離內的雙絞線平行所產生的線間串?dāng)_不會影響總體性能，因為橋架和電線管中鋪設著每根雙絞線的大部分，這部分是散放的，是不平行的)，各線束之間全部平行;在機柜內每束雙絞線順勢彎曲后鋪設到各配線架的后側，整個過程仍然保持線束內雙絞線全程平行。在每個模塊后側從線束底部將該模塊所對應的雙絞線抽出，核對無誤后固定在模塊后的托線架上或穿入配線架的模塊孔內。

　　正向理線的優點是可以保證機房內線纜在每點都整齊，且不會出現線纜交叉。而缺點是如果線纜本身在穿線時已經損壞，則測試通不過會造成重新理線。因此，正向理線的前提是對線纜和穿線的質量有足夠的把握。

　　正向理線的優點是在機房(主機房的網絡區或弱電間)中自進線口至配線架之間全部整齊、平行，十分美觀。缺點是施工人員要對自己的施工質量有著充分的把握，只有在基本上不會重新端接的基礎上才能進行正向理線施工。
