正文如下：

1

目的：

明確鋁模板施工工藝控制流程， 提升混凝土工程實測實量以及觀感質量 。

2

適用范圍：

適用于佛山公司所有在建及新建項目 。

3

編制說明

3.1 本標準做法要求所有在建及新建項目均按此做法執行。

3.2 鋁模型材采用6061-T6型材；

4

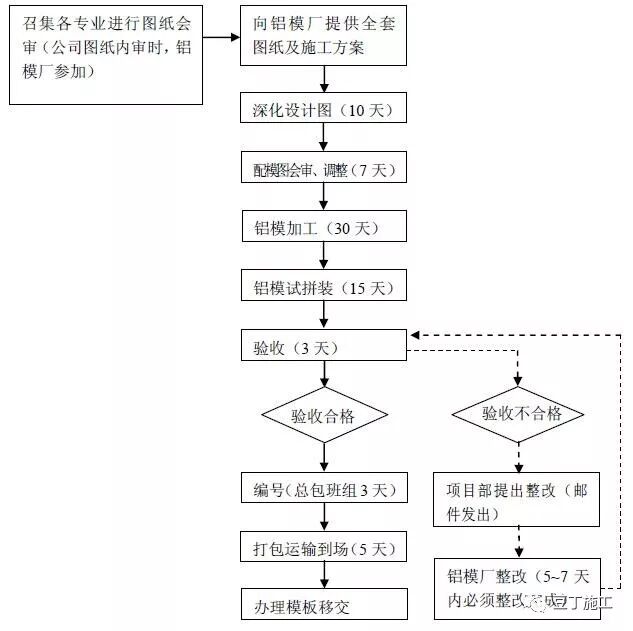

鋁模應用流程

4.1 鋁模從深化設計到試拼裝驗收完成的標準工期75天；

4.2 向鋁模廠提供的圖紙及方案包括： 建筑圖、結構圖、裝修圖、水電圖、外架方案、放線孔位、布料機位等； 圖紙應由項目部下發，有相關簽發記錄；

4.3 深化圖完成后，鋁模廠將圖紙發項目部、設計部、工程部、墻板廠、總包等單位，項目部負責組織各單位參加聯合會審確認；

4.4 鋁模加工試拼裝完成后項目部、總包、監理應對鋁模節點、加固體系、尺寸偏差、窗邊（梁、墻）部位壓槽等進行驗收確認， 對存在的問題要通過郵件形式提

出，并發相關人員；

4.5 模板 編號由總包完成，鋁模廠要建立自己的編號圖及編號；

4.6 模板移交必須辦理三方驗收單， 模板移交資料： 配模圖、模板編號圖、模板背楞加固圖、模板清單、三方驗收單、模板施工技術交底等；

5

鋁模板 標準做法

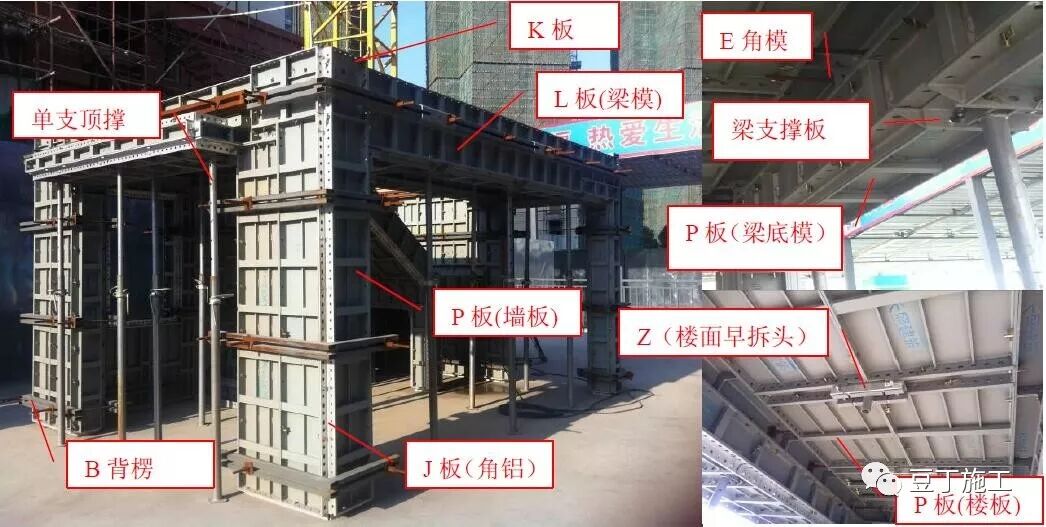

5.1 模板配模體系

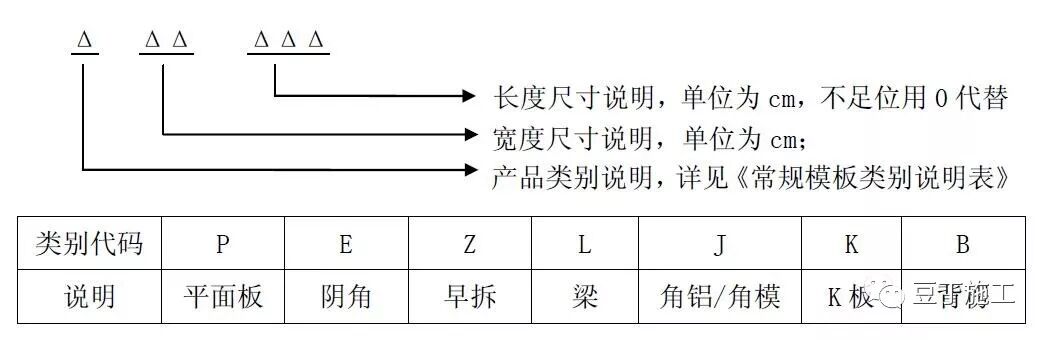

5.1.1  常規模板編碼規則

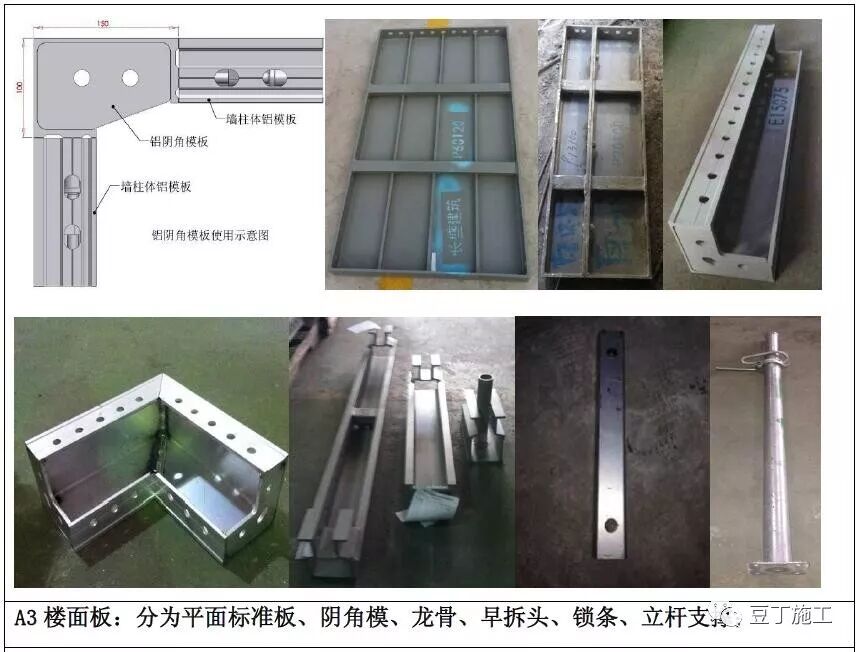

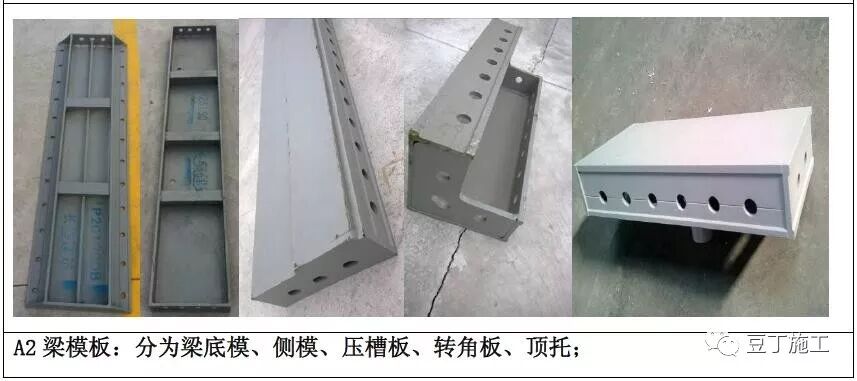

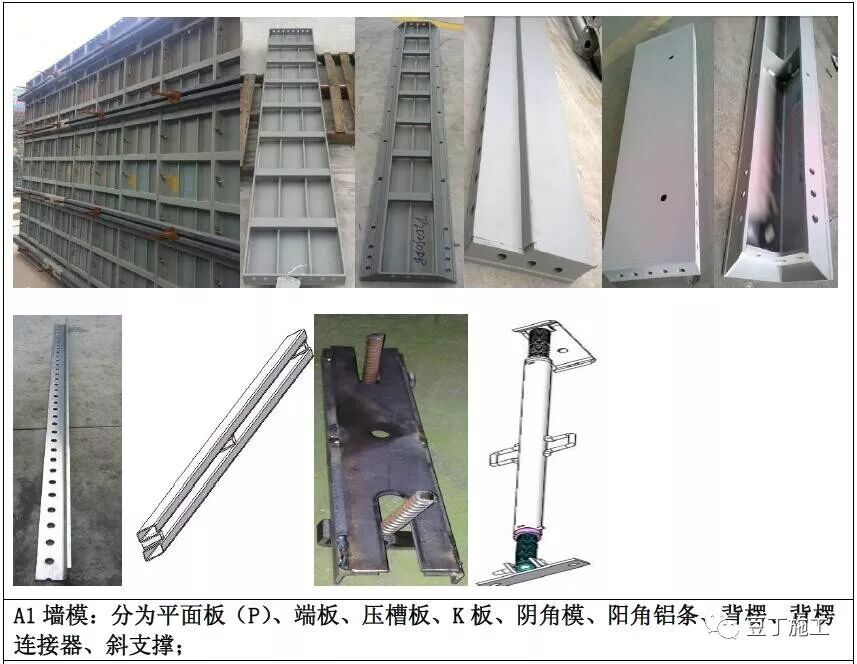

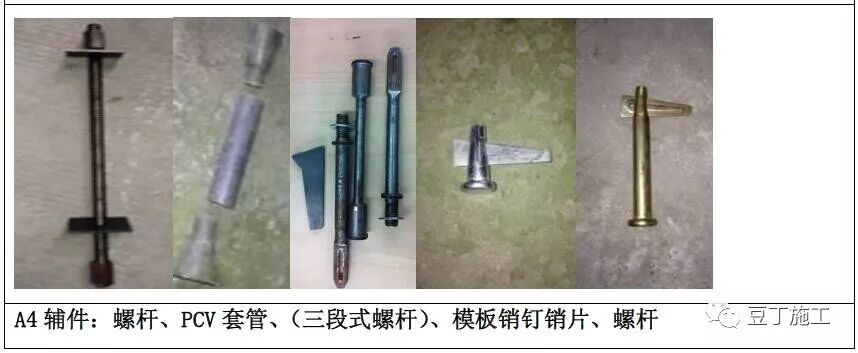

5.1.2 模板示例

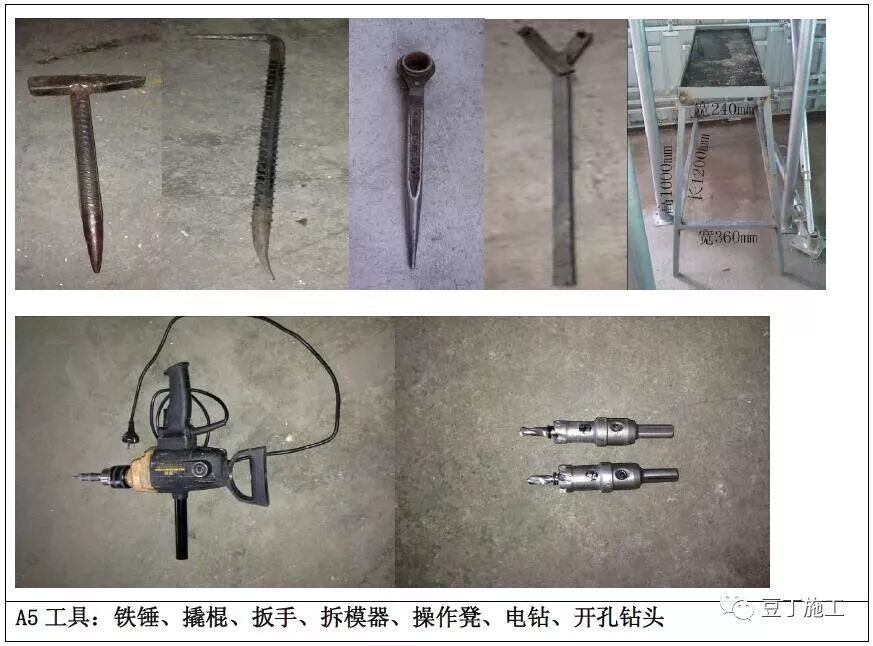

5.2 施工工具

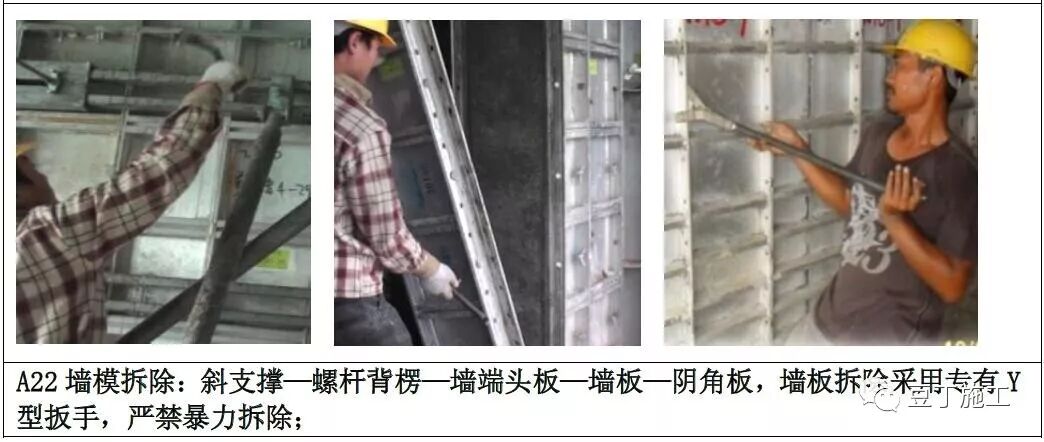

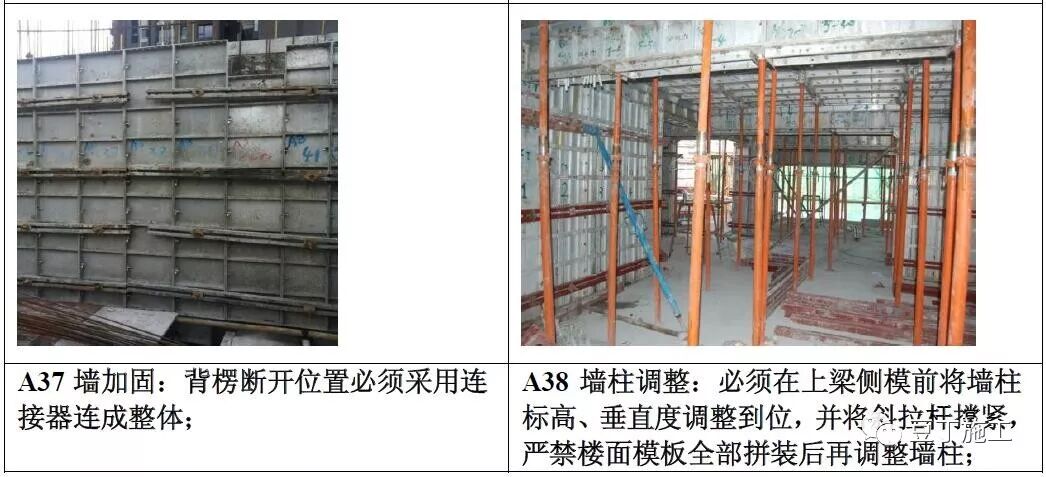

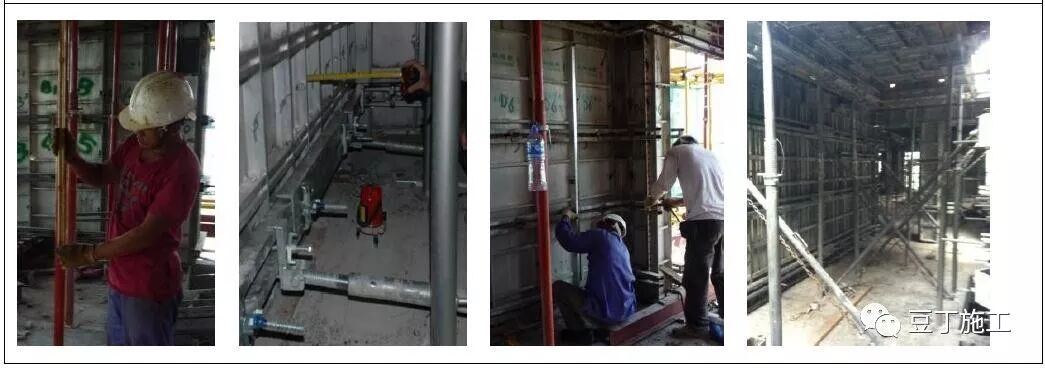

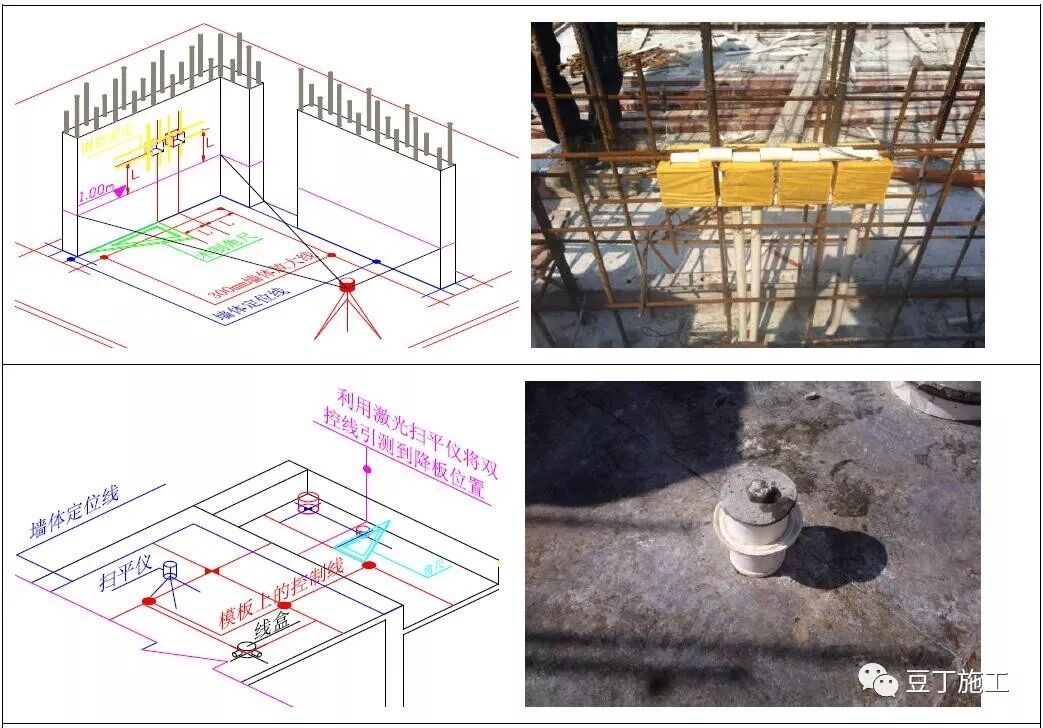

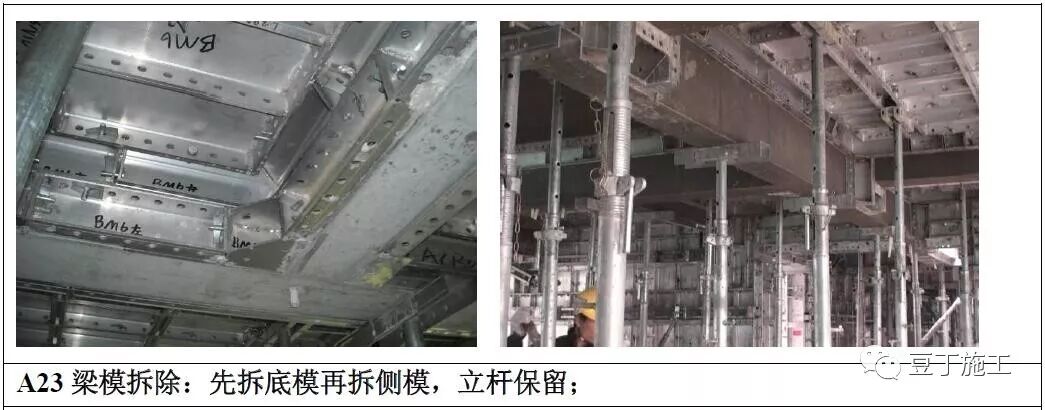

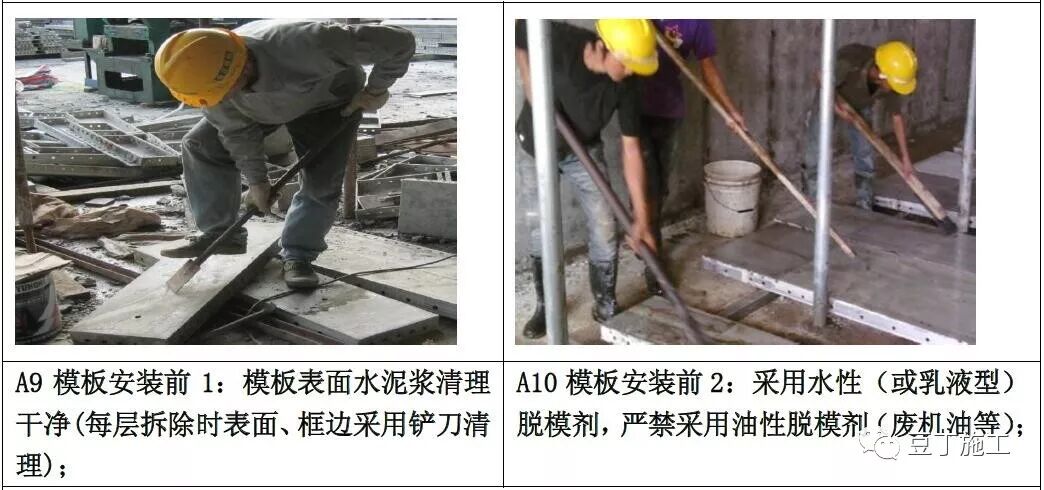

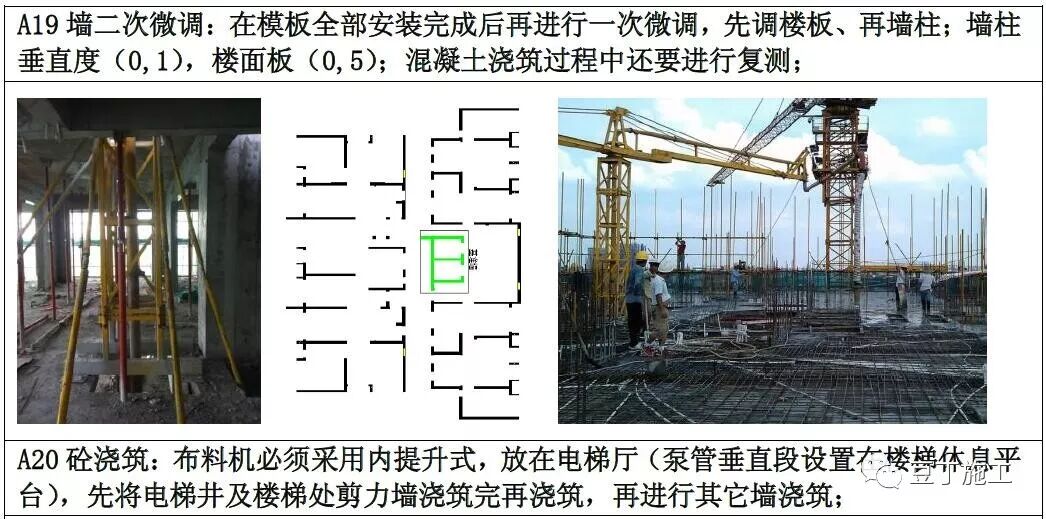

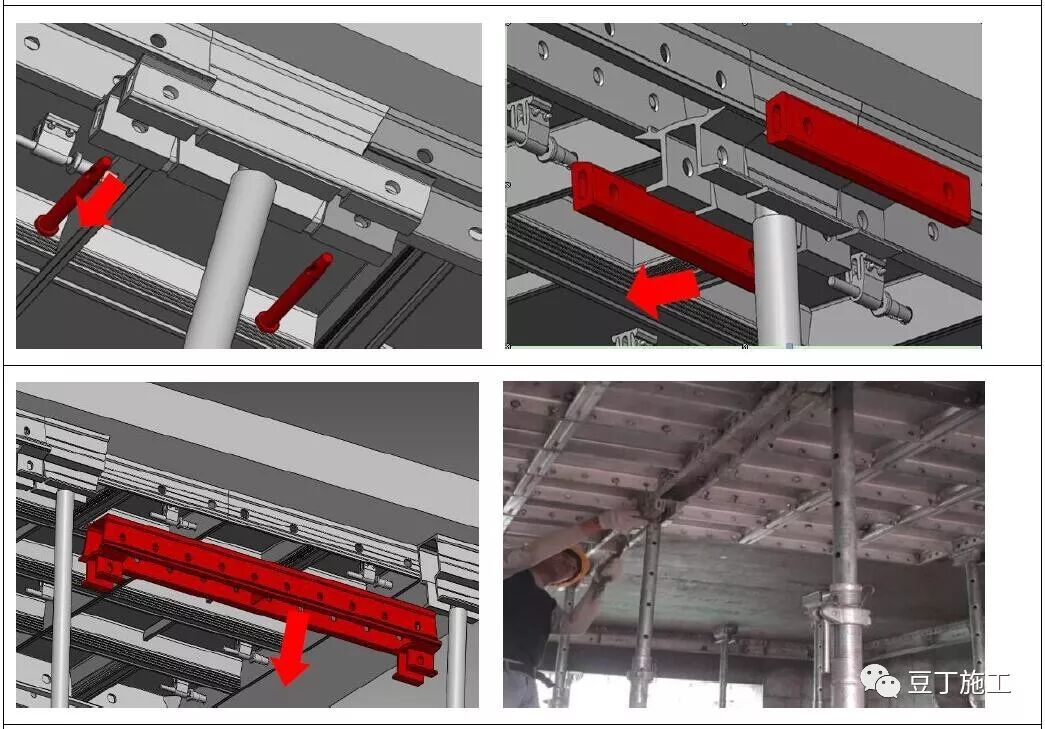

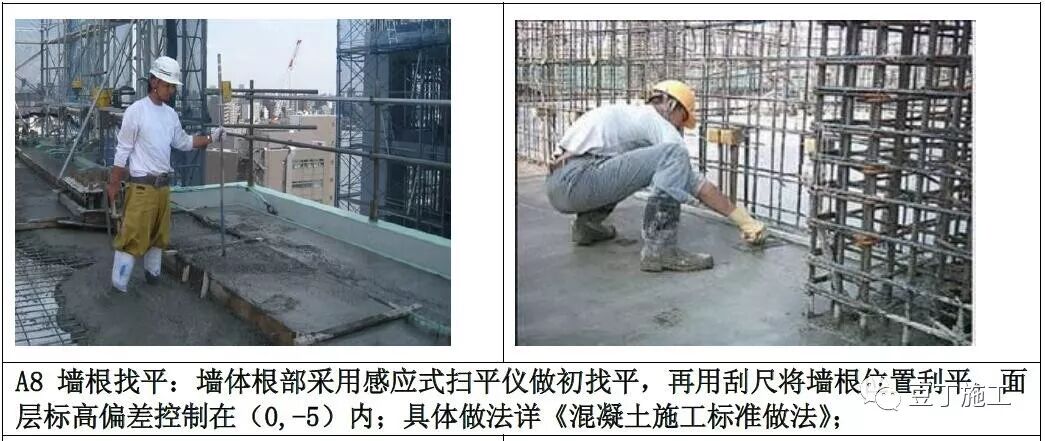

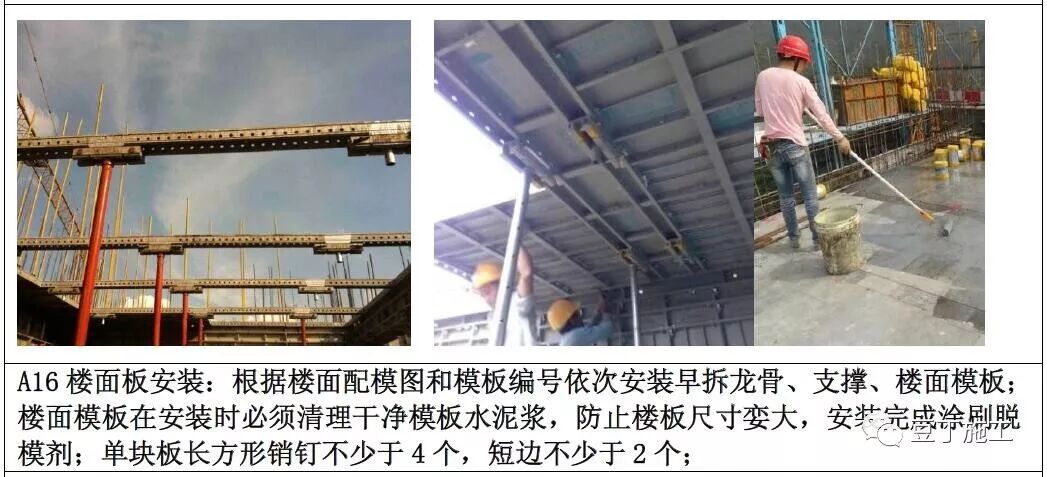

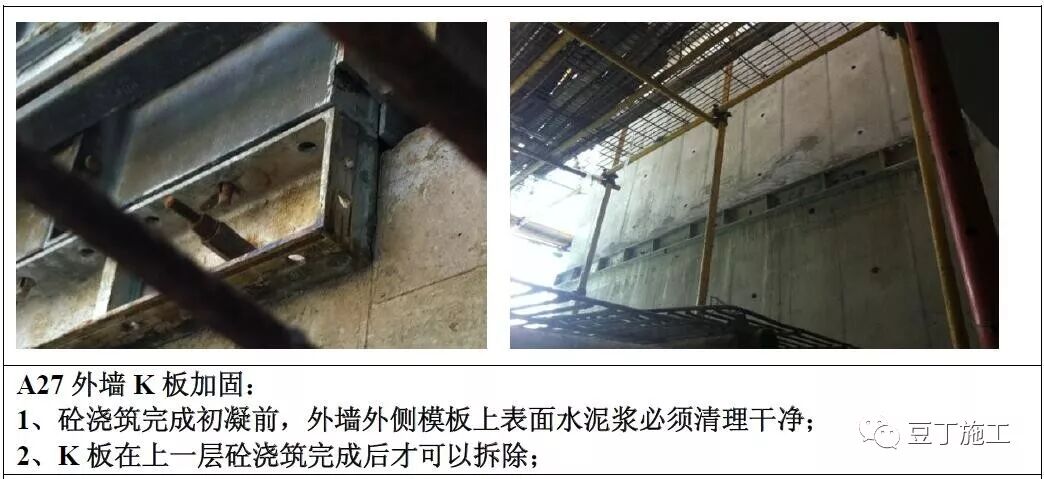

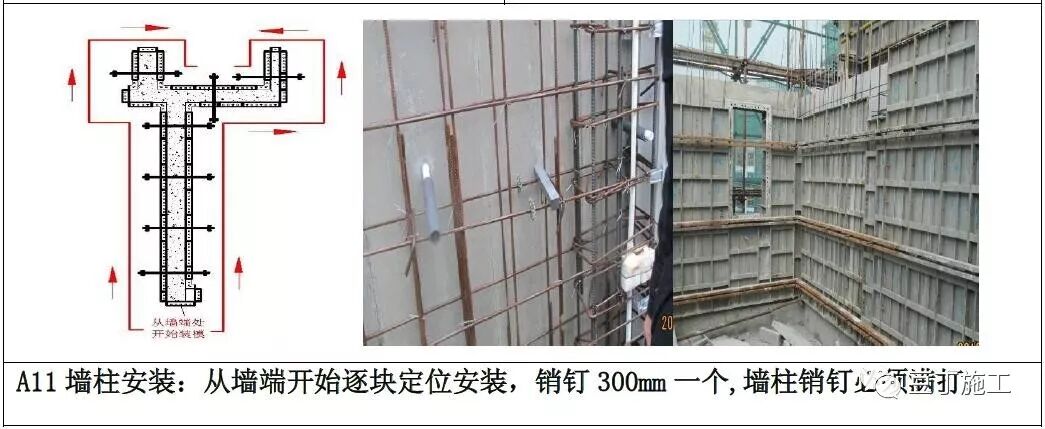

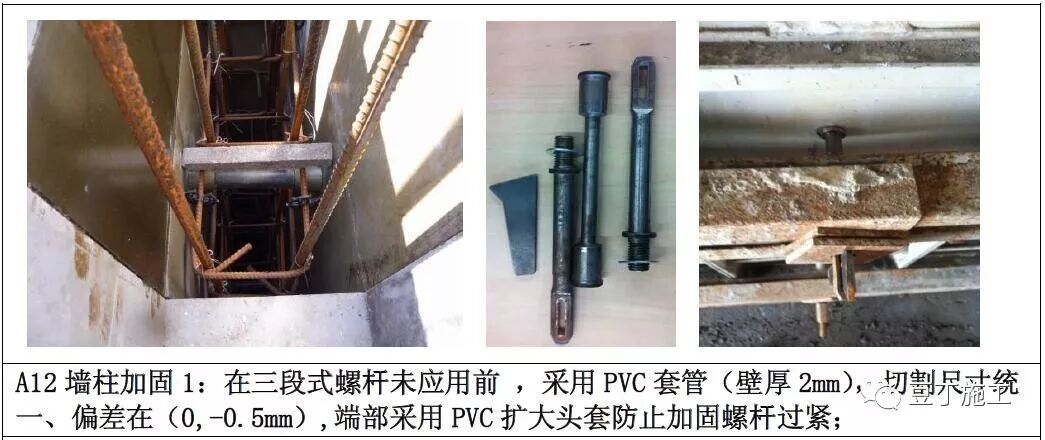

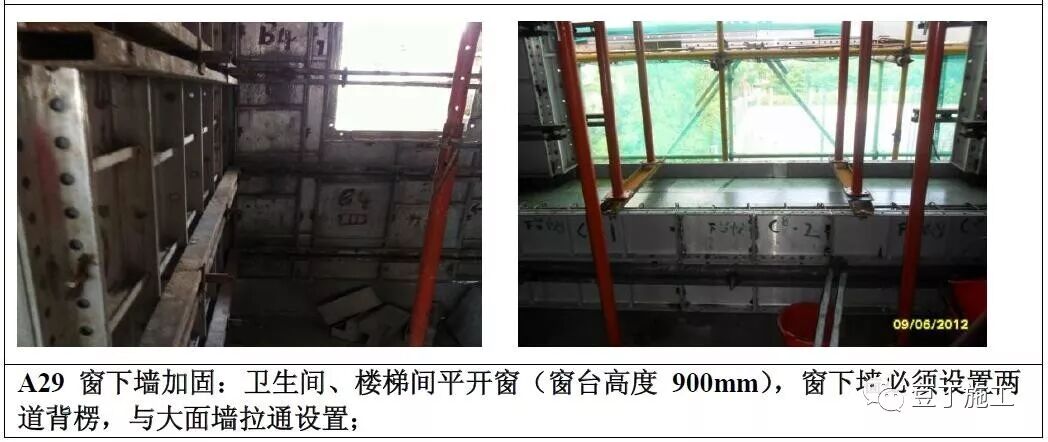

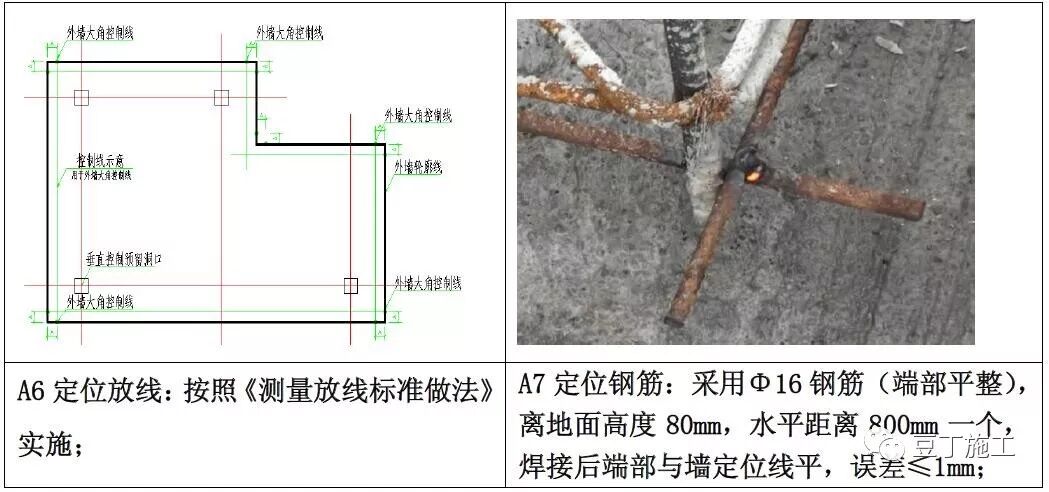

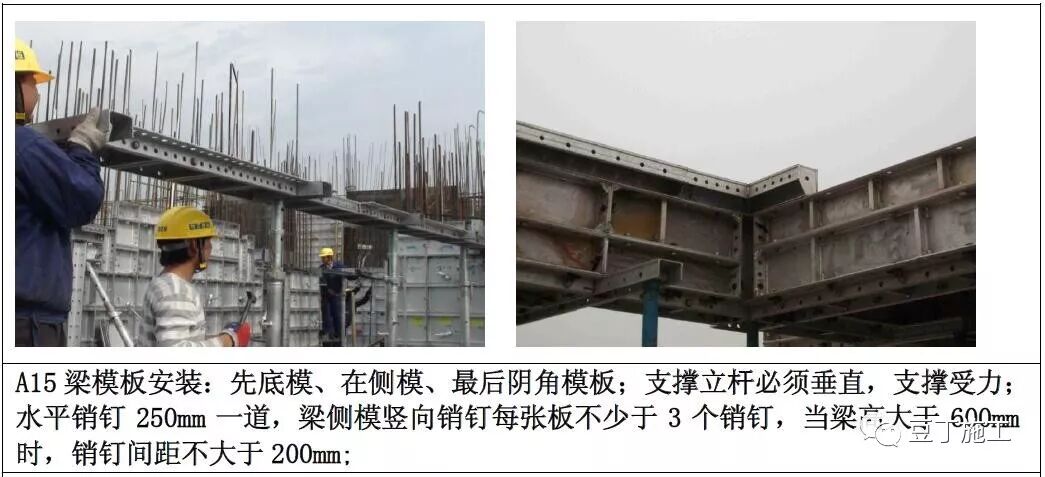

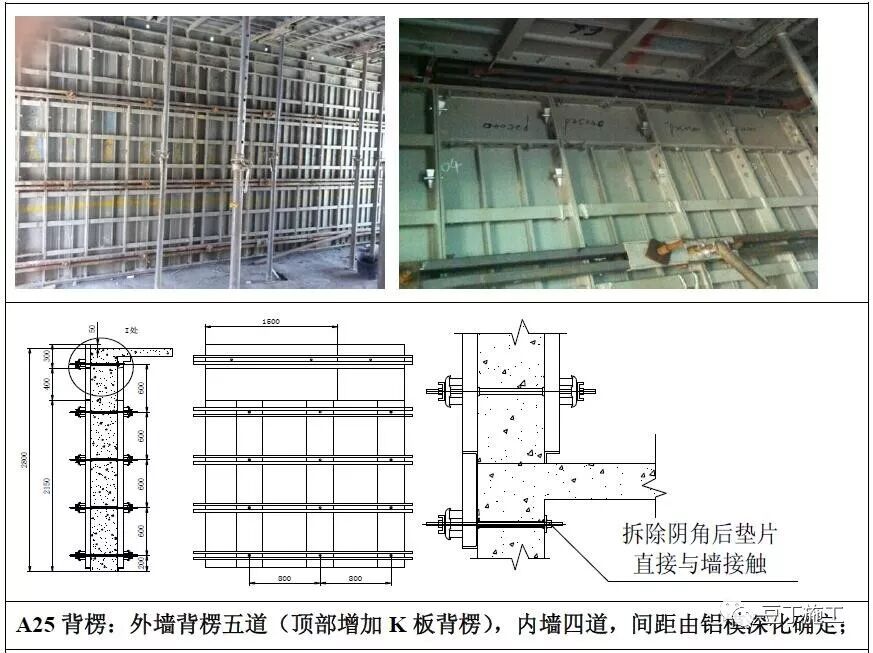

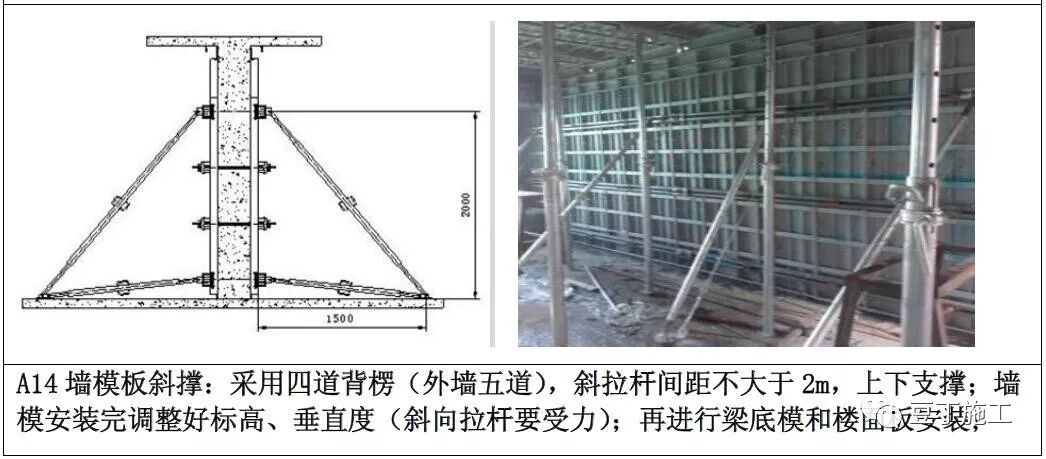

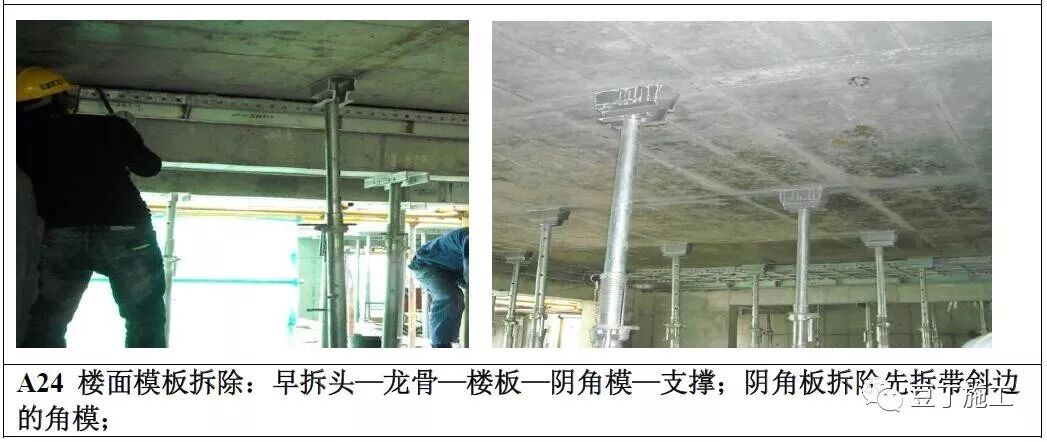

5.3 模板安裝

6

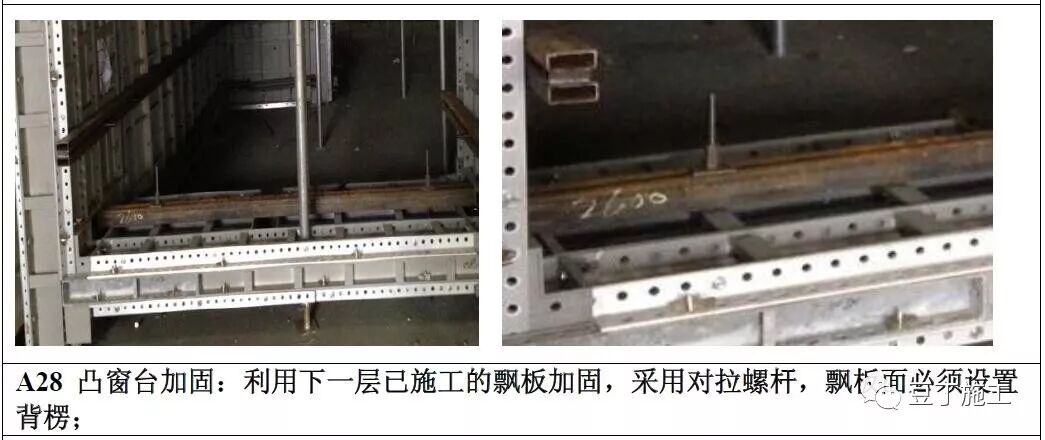

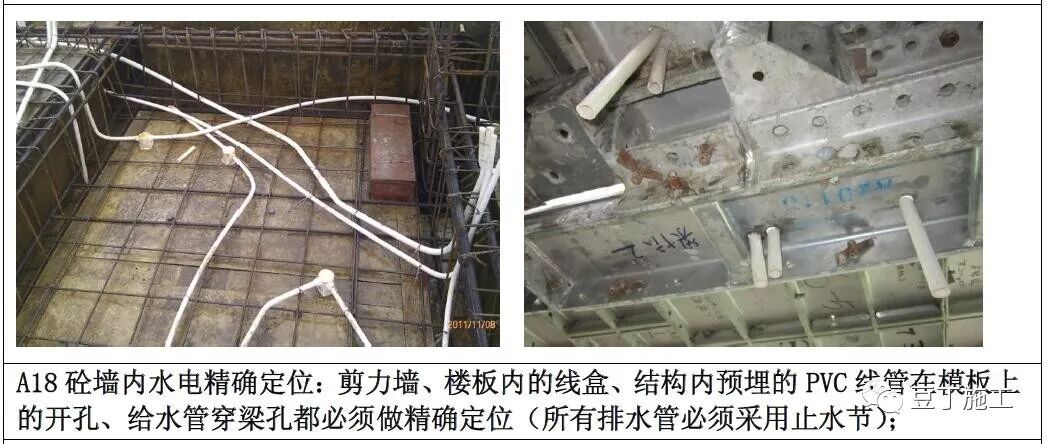

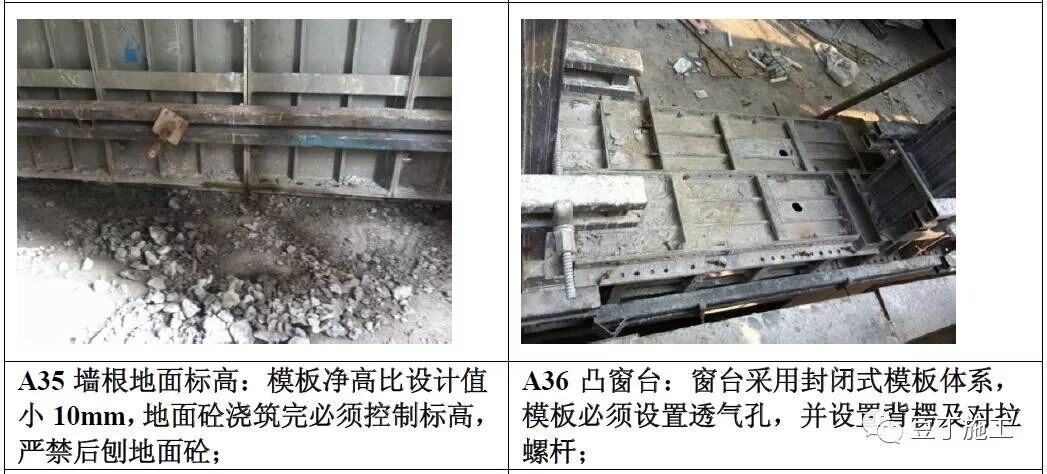

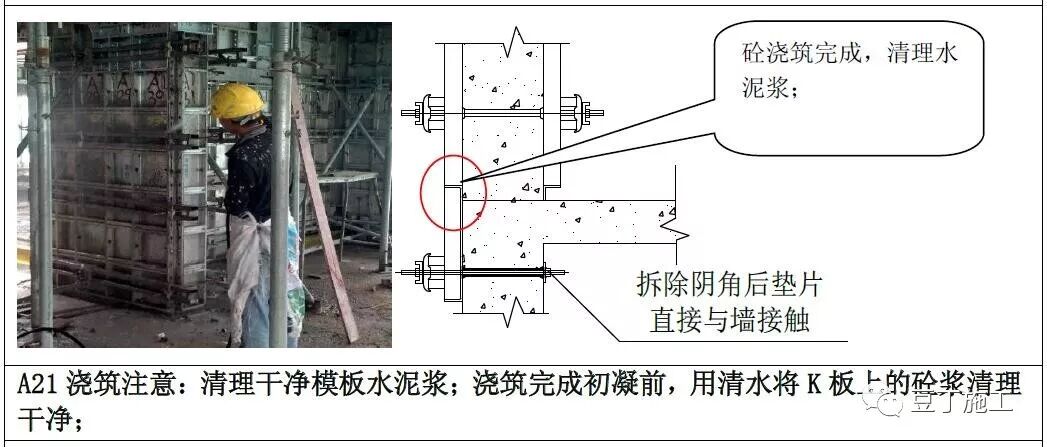

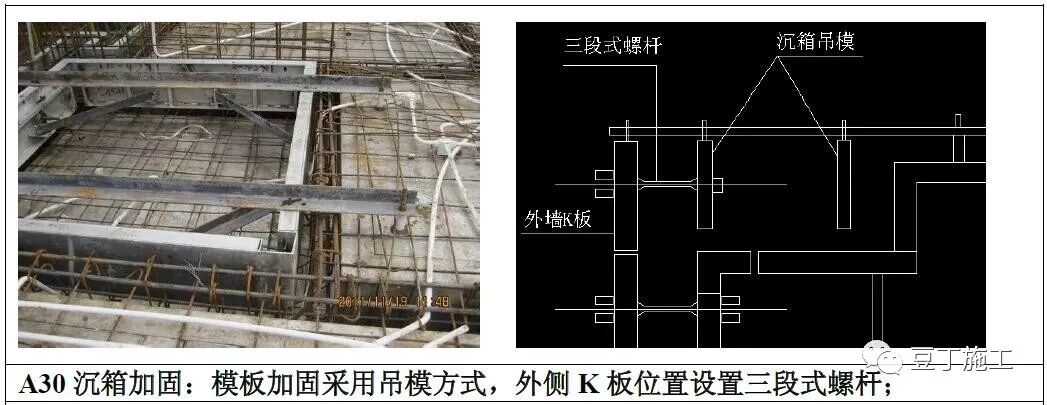

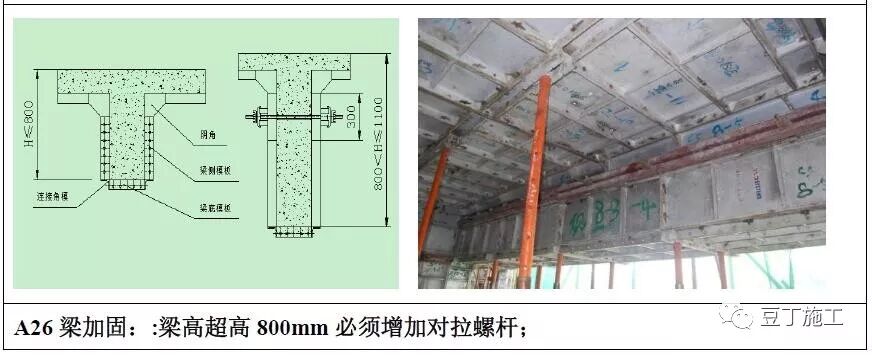

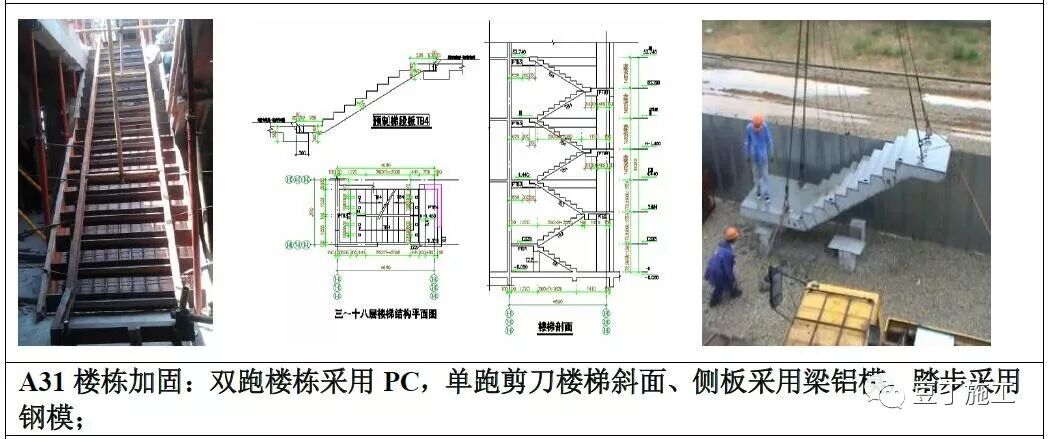

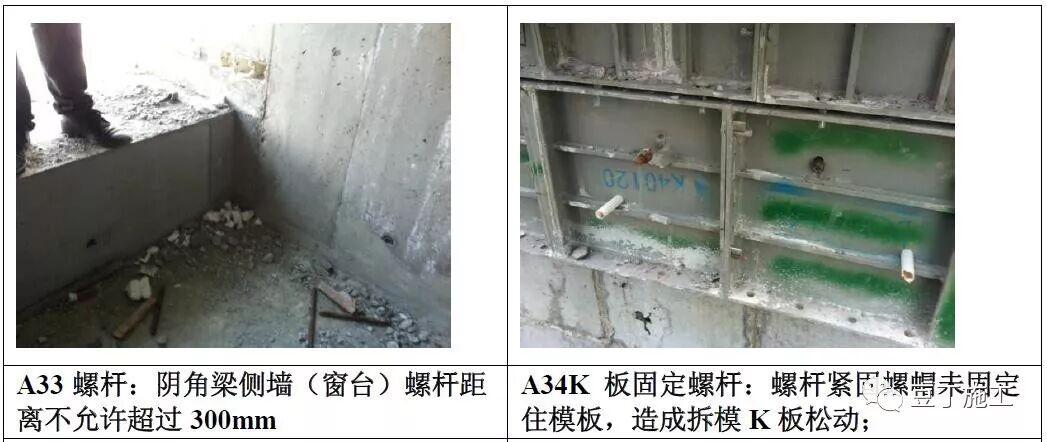

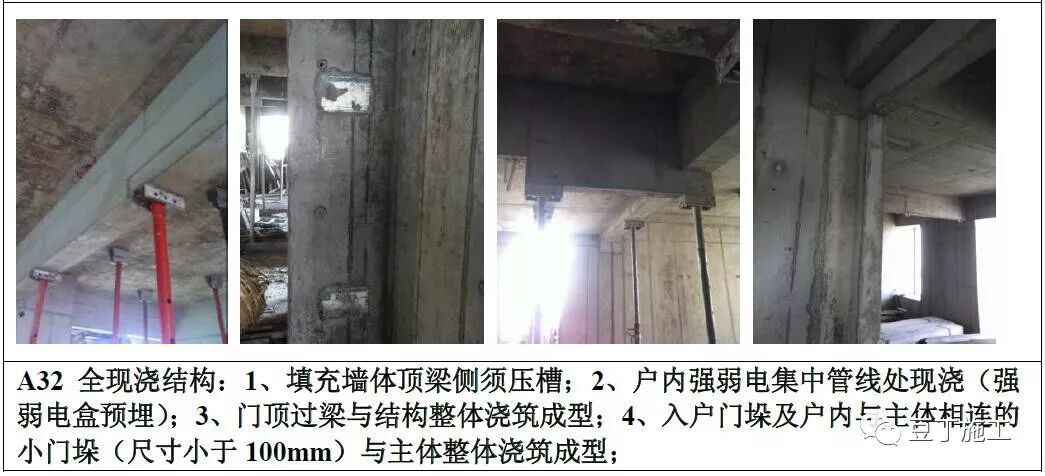

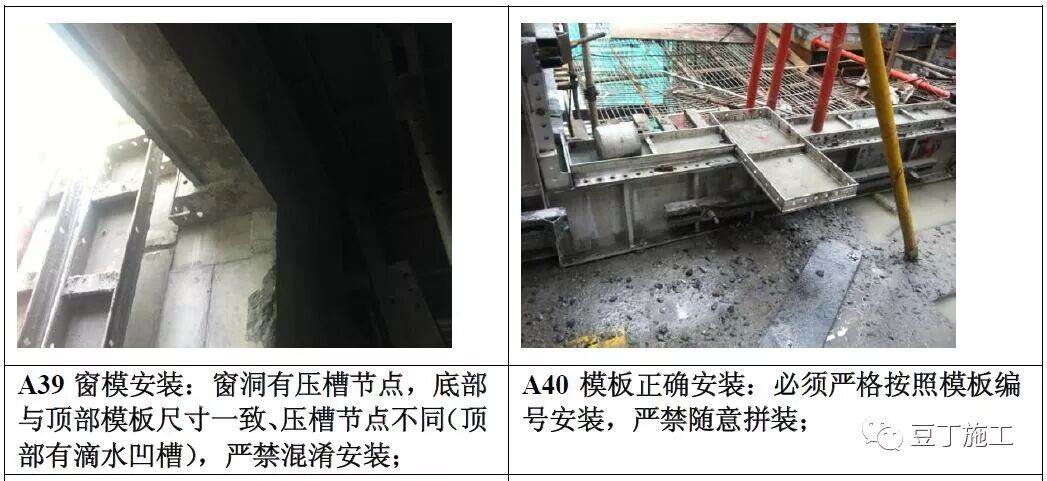

重要節點做法

7

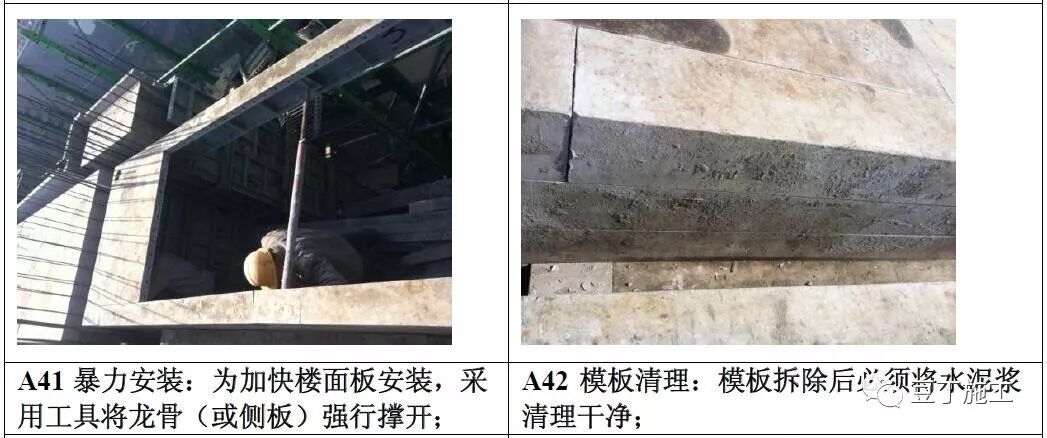

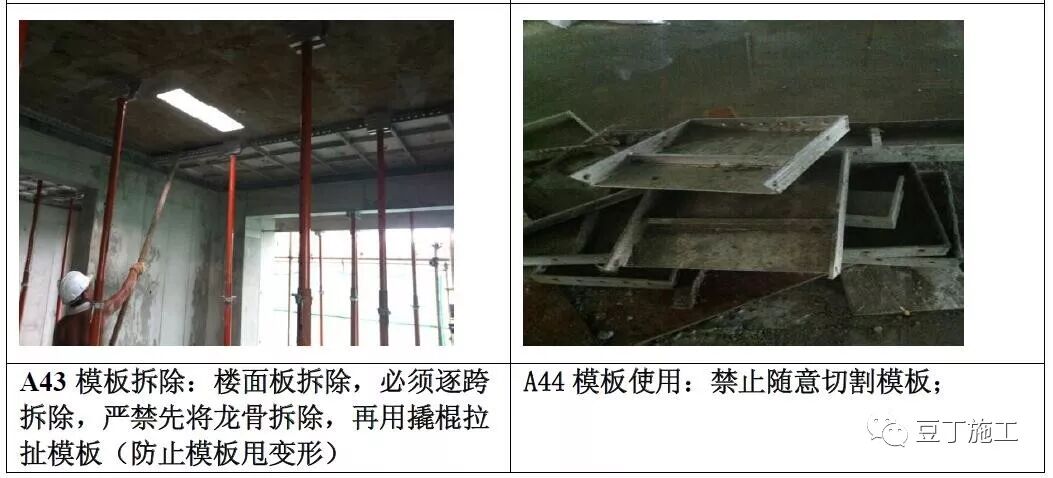

嚴禁做法
