220kV變電站GIS異響分析處理
GIS設備在變電中得以廣泛的配備，是其重要構成。該設備占地小、能夠較為快速地安裝，維護起來也比較方便，這種元件進行全封閉的運行,較少地受到外界環境的影響，因此，能夠較為可靠的運行。
盡管這種設備具有很多優點，但是它的內部場強很高，因此，在設備的制造、裝備以及運行期間，一些較小的隱患都可能引起故障。而一旦GIS設備發生故障，就會導致大面積的停電。長時間的停電，就會帶來嚴重的損失。GIS設備的投入運行后，由于它具有極強的封閉性,不能對它內部的缺陷直觀地判斷出來，因此，對于故障的檢測和定位，就變得極為困難,檢修工作也難以順利地開展。對于GIS設備故障的檢測手段和方法的選擇，能夠?qū)﹄娋W(wǎng)的運行起著直觀重要的作用。
2.1測試目的：
查找目前主要噪聲聲源，及其具體位置。
2.2監測方案：
使用KMSV便攜式聲學成像系統，于GIS周邊進行拍攝記錄。
2.3噪聲源評價方式：

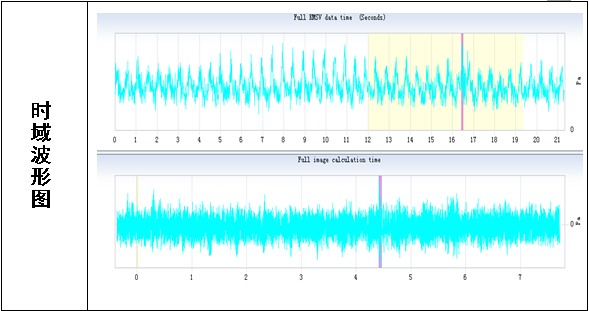

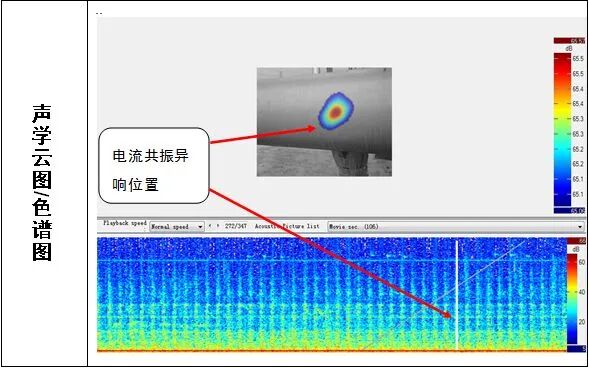

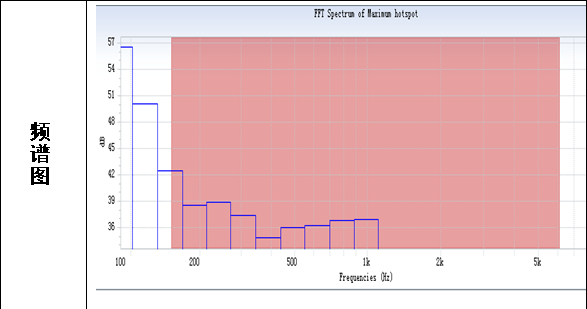

A、由KMSV便攜式聲學成像系統直接生成噪聲分布云圖
B、噪聲分布云圖將直接顯示噪聲源所在位置及大小
3.1現場描述：

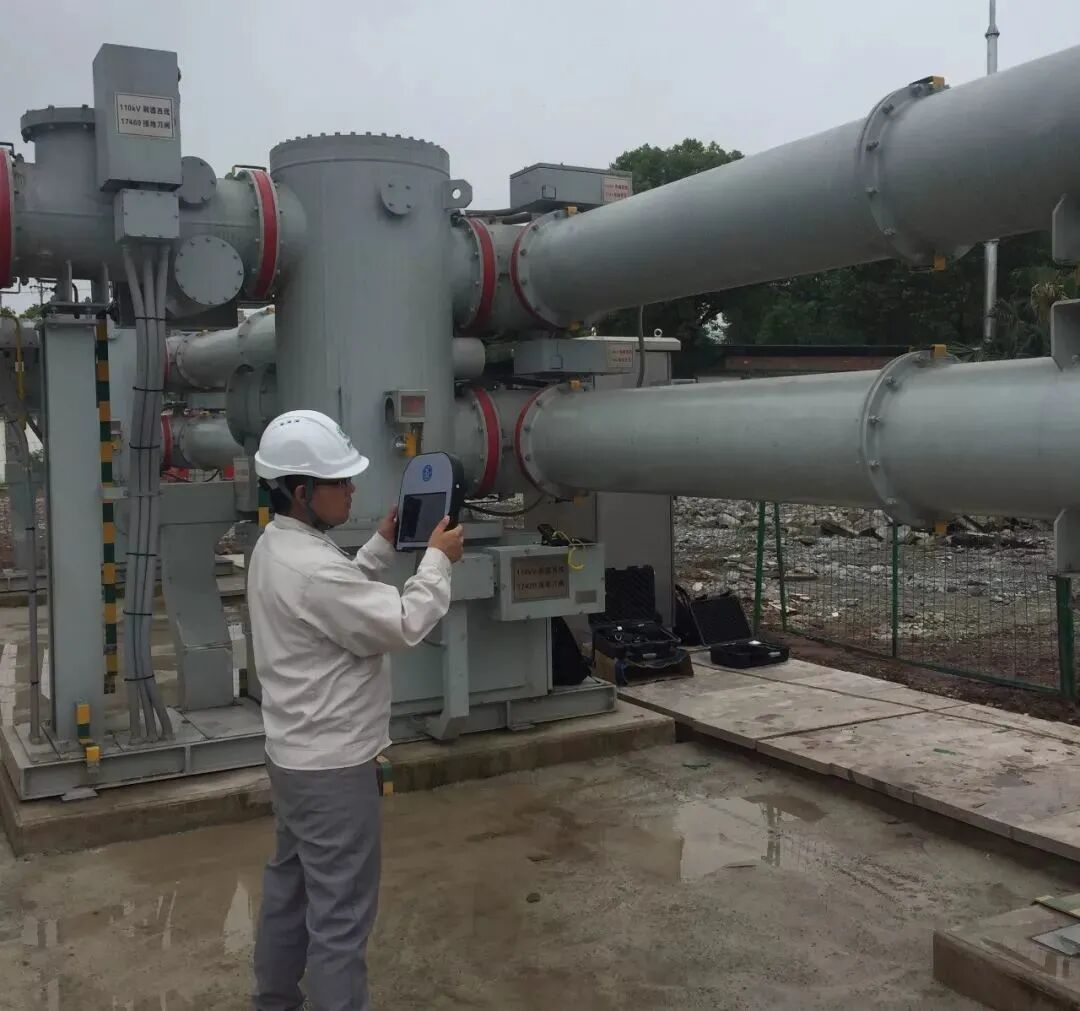

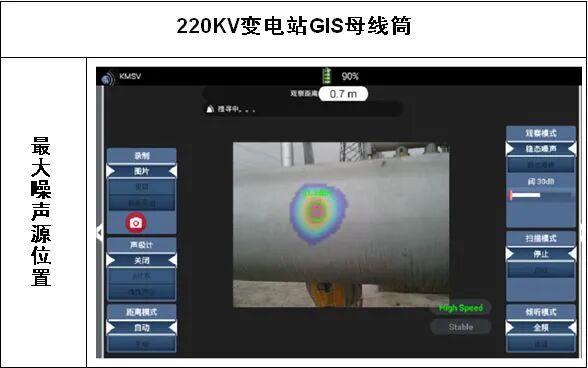

用KMSV聲學成像系統對GIS母線筒進行掃描，對于發出異響的位置進行定位，查找出噪聲源的位置并進行分析。
現場圖片及分析過程：

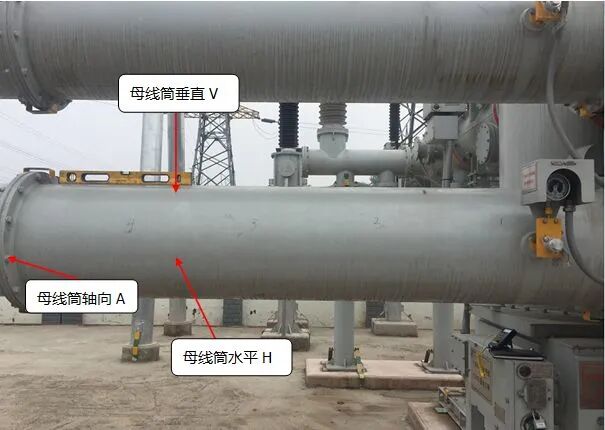

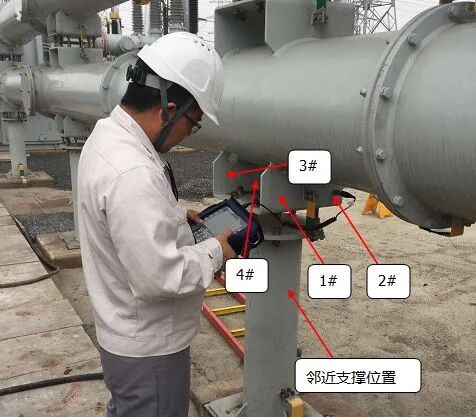

為了對異響進行詳細的分析，用KMbalancer Pro對異響的位置進行振動檢測，測試位置如下圖：

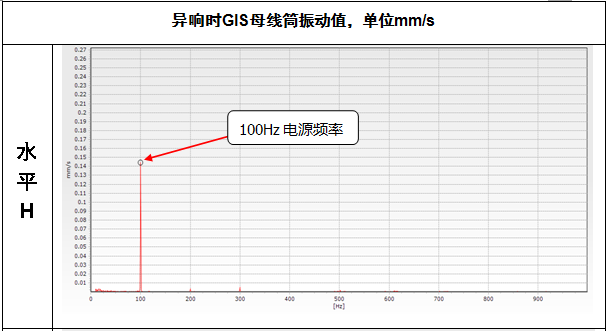

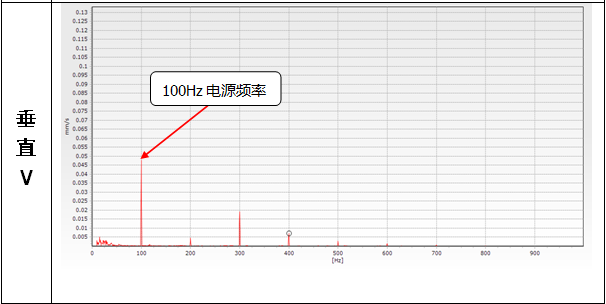

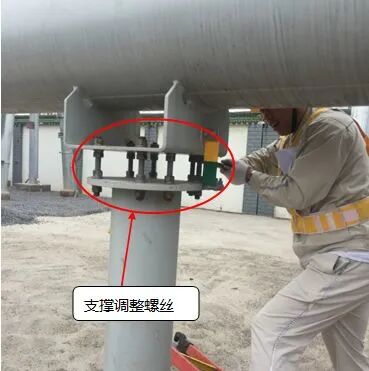

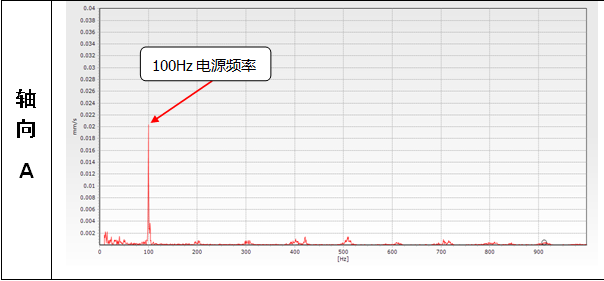

1#測點振動為0.145mm/s，2#測點振動為0.193mm/s，3#測點振動為0.214mm/s，4#測點振動為0.083mm/s，通過振動檢測懷疑支撐的調整螺絲可能存在沒有調平，現場重新調整了支撐的調整螺絲。

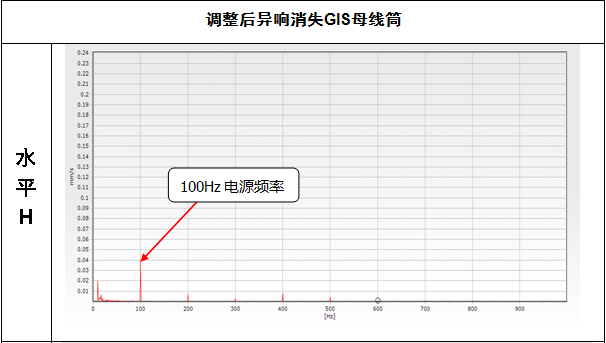

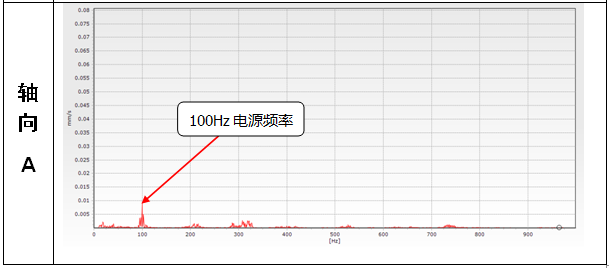

1、調整后，4個測點位置的振動值分別為：1#測點0.107mm/s，2#測點為0.105mm/s，3#測點為0.101mm/s，4#測點為0.099mm/s，4個測點位置的振動基本一致，現場已基本聽不到明顯的異響聲音，但當負荷變高時又出現了輕微一聲的異響；

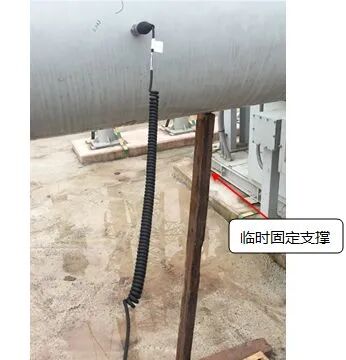

2、母線筒還是存在著支撐不牢的現象，現場臨時對母線筒進行簡單加固。

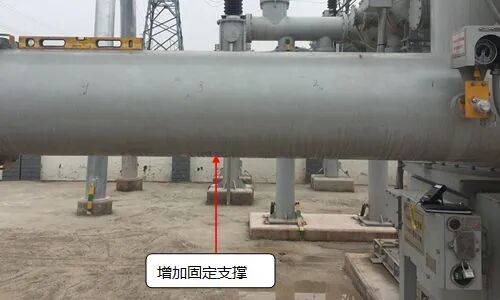

方法一：在異響位置增加固定支撐

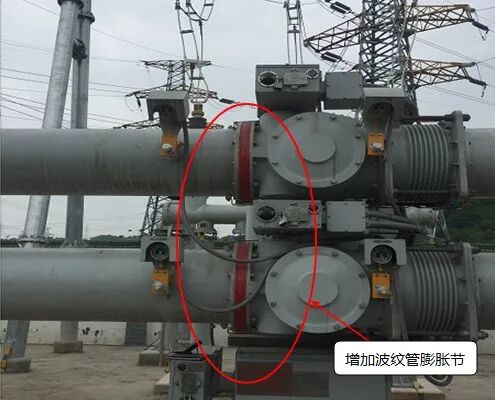

方法二：母線筒前端接頭處增加波紋管膨脹節

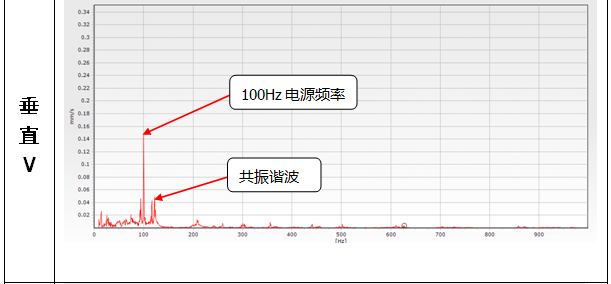

結合本案例中對GIS設備發生異響的檢查、對其原因進行分析以及對故障進行排查,采用了聲學成像、振動測量等檢測方式，確定主要的噪聲源為電流激發的振動引起GIS母線筒共振發出的異響，并通過檢測驗證了結果,從而對以后的維修做了有效的指導，使得維檢的時間大大縮短，也積累了帶電檢測GIS設備的經驗。
來源：繼保小知識
