▲ 3秒即可燒紅鐵棒

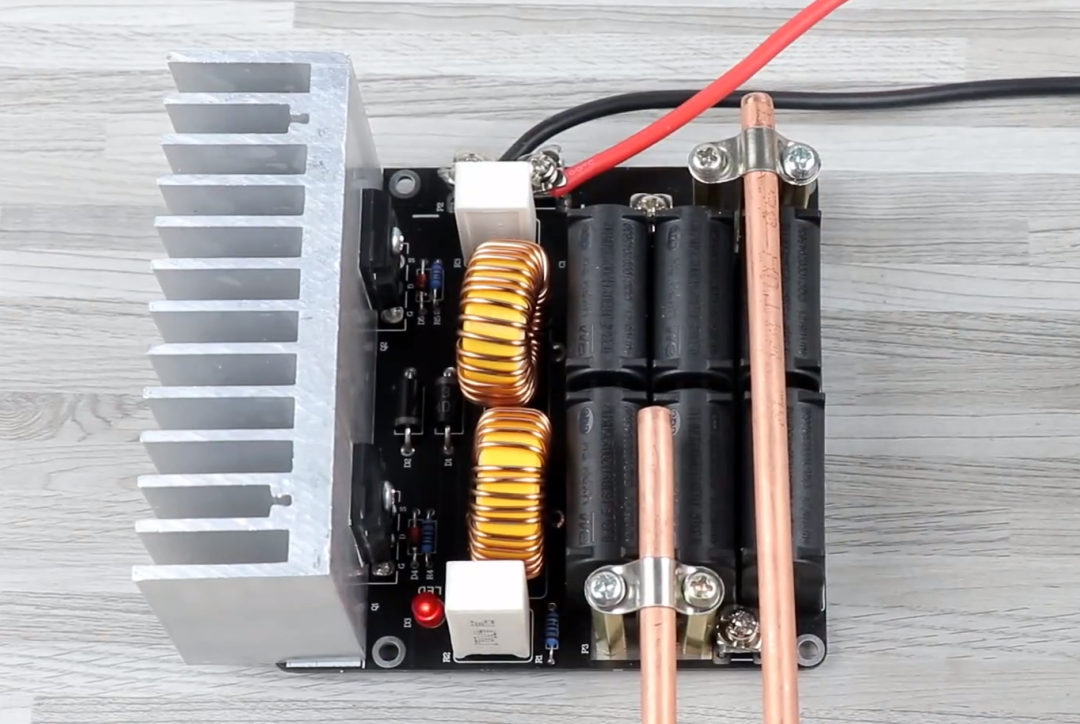

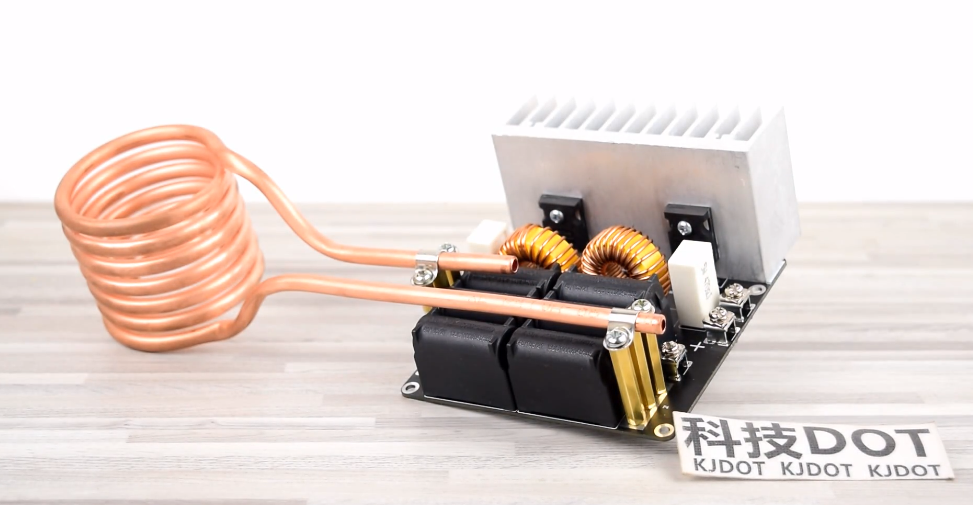

▲ 實物圖

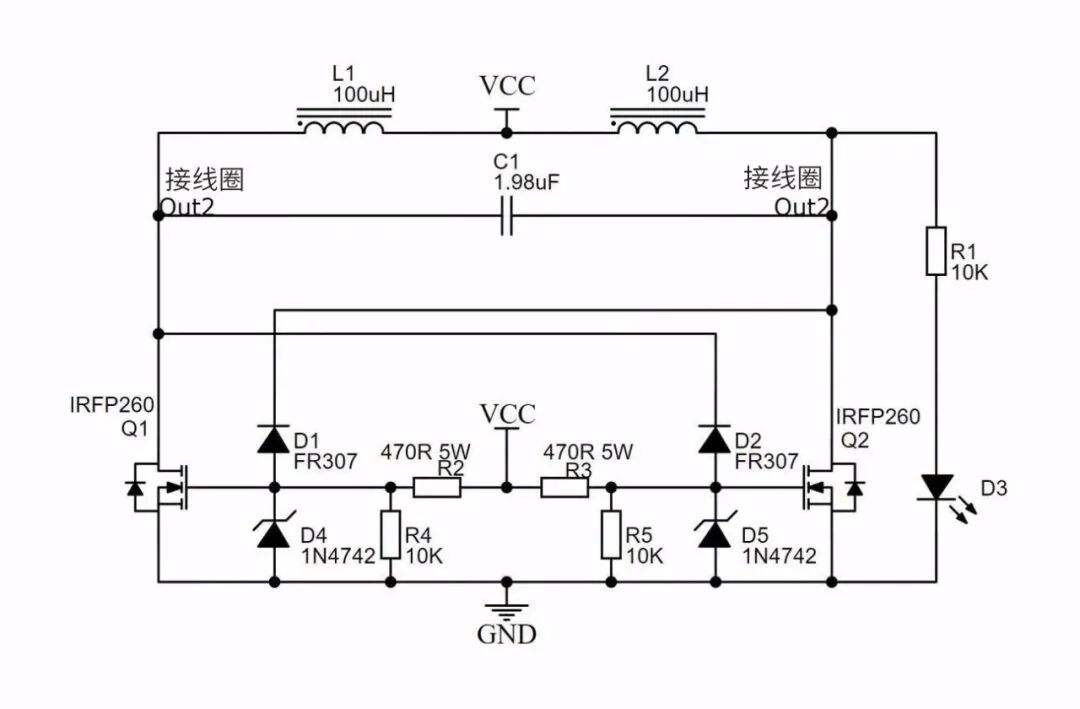

▲ 電路原理圖

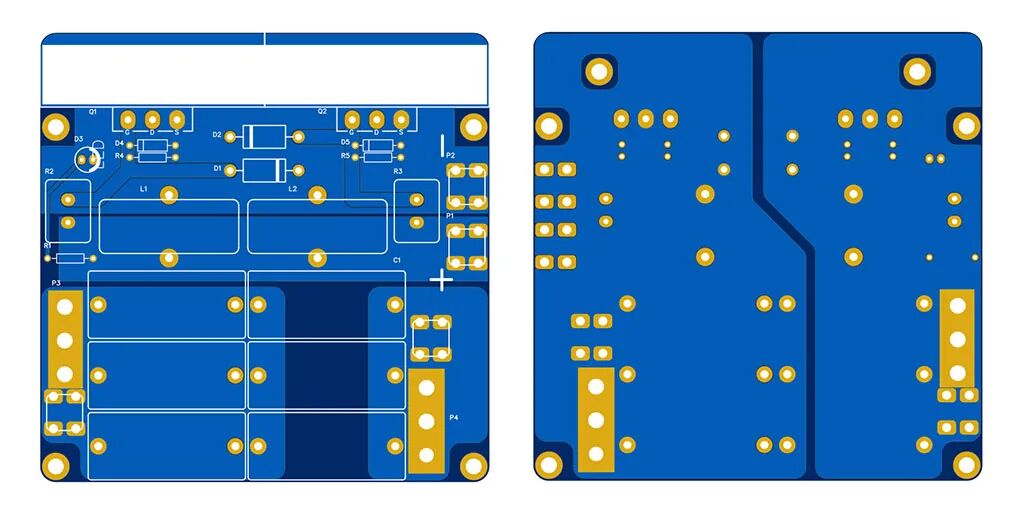

▲ PCB頂層和底層

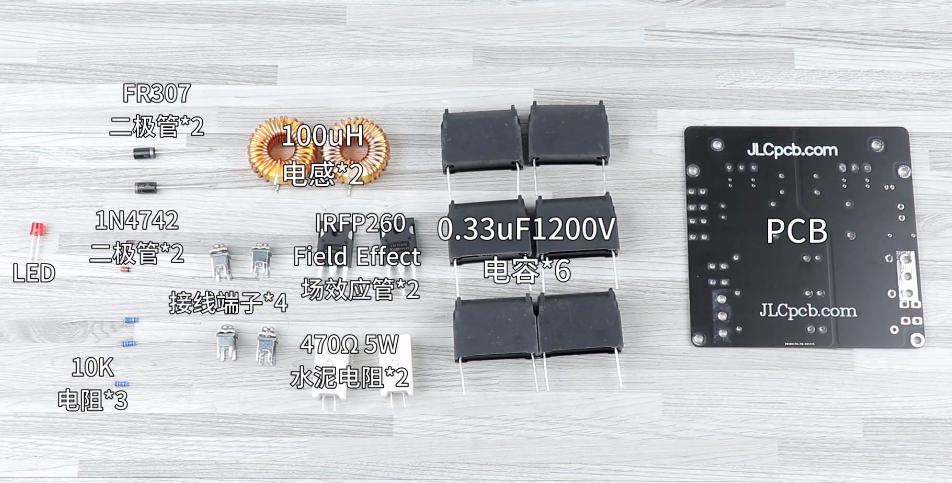

▲ 元器件清單

清單：0.33uf 1200V電容*6, 100uh電感*2，IRFP260場效應管*2, 470Ω5W水泥電阻*2，F(xiàn)R307二極管*2, 1N4742二極管*2, 10K電阻*2，LED，接線端子*4,  48V20A開關電源，銅管。

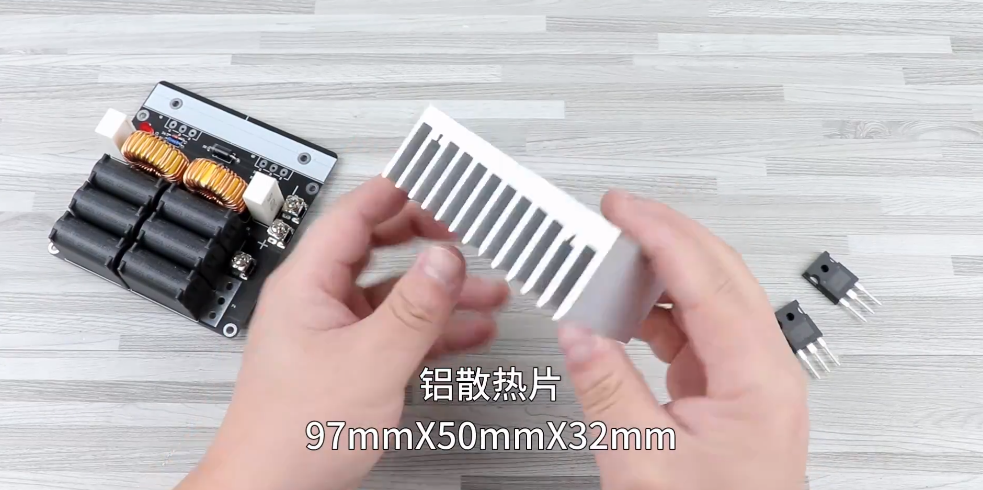

▲ 散熱片

注意：場效應管不可直接接觸散熱片，中間需要加硅膠導熱片絕緣。

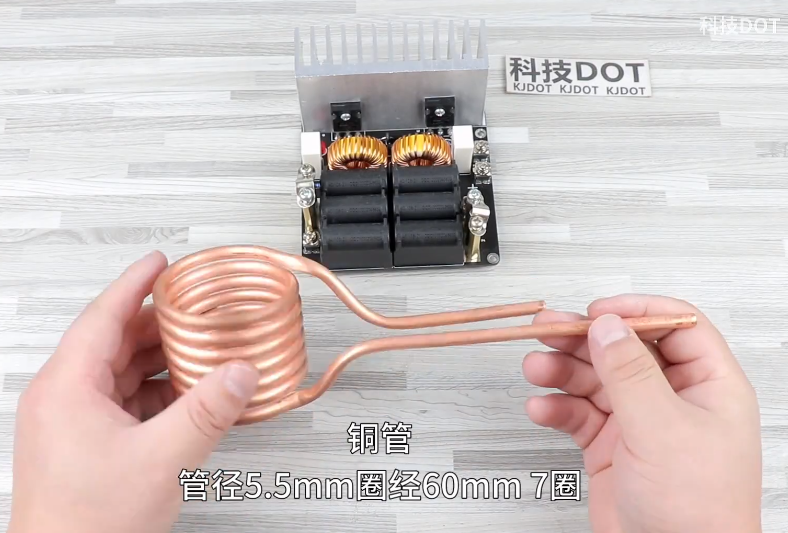

▲ 線圈（銅管）

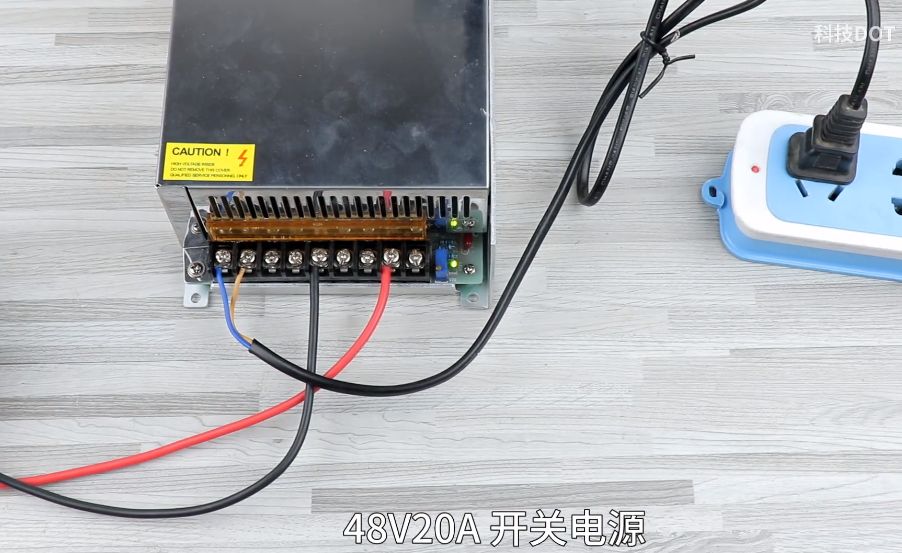

▲ 感應加熱要使用的電源

感興趣的朋友可以動手制作一下 。

作者：科技DOT

原文地址：

https://www.bilibili.com/video/BV1zJ411q7Qr/?spm_id_from=333.788.videocard.0
