元件的管腳如何進行批量移動？

答：在繪制原理圖原器件封裝的時候，制作一個管腳特別多的原理圖原器件封裝。需要一個一個的功能模塊分開，同功能管腳需要放置到一塊。運用批量移動的方法可以節約大量的時間。

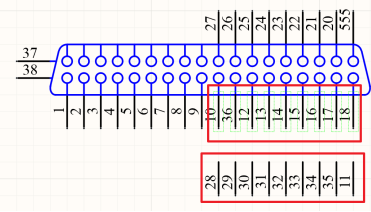

下面以一個連接器為例，如圖2-46。

1）選中需要移動的管腳

2）鼠標指針直接放置選擇管腳的區域，按住鼠標“左鍵”直接拖動，按空格旋轉即可，選中之后也可以執行快捷鍵“MS”，然后點擊下選擇區域也可以完成移動操作。



圖2.46 管腳展示圖
