以前我們學習過，PLC的電源如果選擇不當的話會使得PLC系統異常，可能會出現很多無法預知的錯誤，比如說稱重傳感器信號丟失，輸出點激活但無電壓輸出等等，這些都是PLC電源選擇不當造成的，那么今天我們以S7-200PLC來了解下怎么計算電源需求。
S7-200 CPU模塊提供5VDC和24VDC電源：
當有擴展模塊時CPU通過I/O總線為其提供5V電源，所有擴展模塊的5V電源消耗之和不能超過該CPU提供的電源額定。若不夠用不能外接5V電源。也就是說5VDV是用來為拓展模塊供電的，每種PLC的供電能力不同，因此所能攜帶的拓展模塊數量也不同。
每個CPU都有一個24VDC傳感器電源，它為本機輸入點和擴展模塊輸入點及擴展模塊繼電器線圈提供24VDC。如果電源要求超出了CPU模塊的電源定額，你可以增加一個外部24VDC電源來提供給擴展模塊。
所謂電源計算，就是用CPU所能提供的電源容量，減去各模塊所需要的電源消耗量。

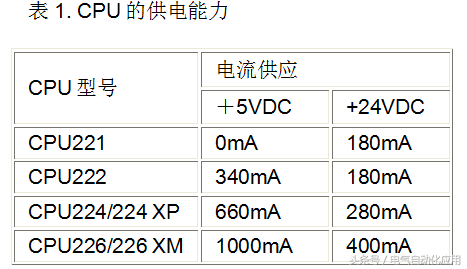

表1. CPU的供電能力

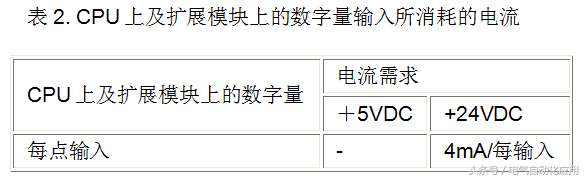

表2. CPU上及擴展模塊上的數字量輸入所消耗的電流

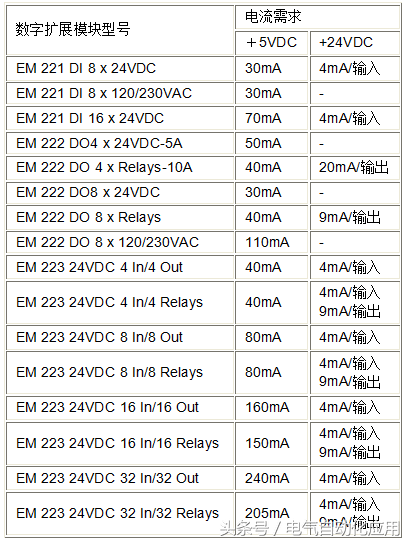

表3. 數字擴展模塊所消耗的電流

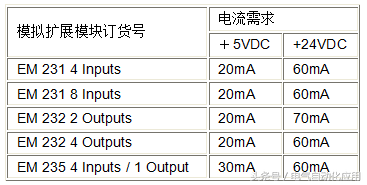

表4. 模擬擴展模塊所消耗的電流
表5. TC（熱電偶）和RTD（熱電阻）模塊所消耗的電流

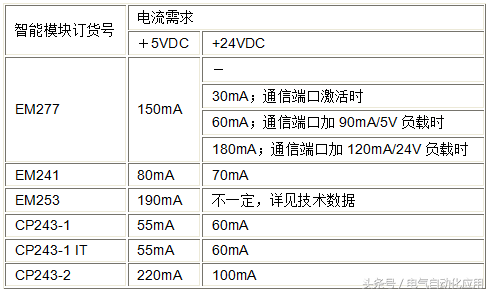

表6. 智能模塊所消耗的電流
注意：
EM277模塊本身不需要24VDC電源，這個電源是專供通信端口用的。24VDC電源需求取決于通信端口上的負載大小。
CPU上的通信口，可以連接PC/PPI電纜和TD 200并為它們供電，此電源消耗已經不必再納入計算。
按照上面的表計算需要的PLC的5VDC和24VDC的負載，如負載 不滿足則更換高型號CPU。
