新能源汽車電池、電機技術圖文解析,不要錯過!


純電動汽車


純電動汽車簡單來說就是用電動機替代了普通內燃機的汽車。

從結構方面講,純電動車比傳統汽車或混合動力汽車都要簡單。電池-控制模塊-電機,即構成了整車的傳動邏輯。

新能源汽車電池、電機技術圖文解析,不要錯過!的圖1

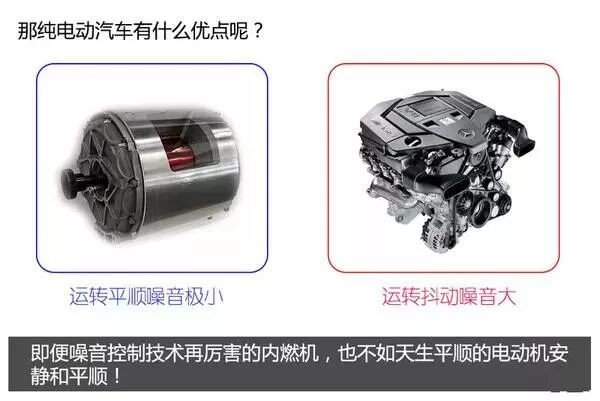

新能源汽車電池、電機技術圖文解析,不要錯過!的圖2

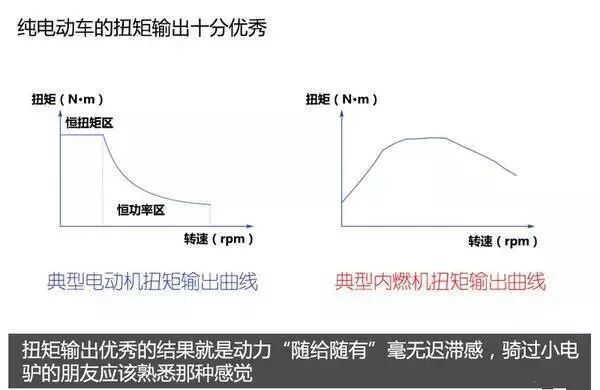

新能源汽車電池、電機技術圖文解析,不要錯過!的圖3

新能源汽車電池、電機技術圖文解析,不要錯過!的圖4

新能源汽車電池、電機技術圖文解析,不要錯過!的圖5

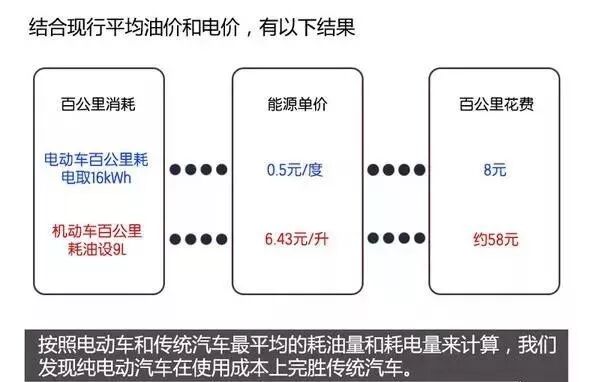

新能源汽車電池、電機技術圖文解析,不要錯過!的圖6

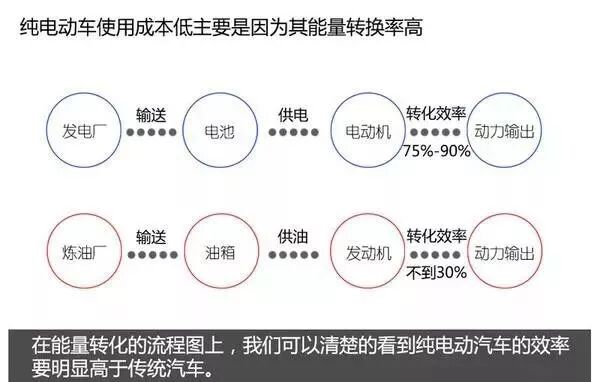

新能源汽車電池、電機技術圖文解析,不要錯過!的圖7

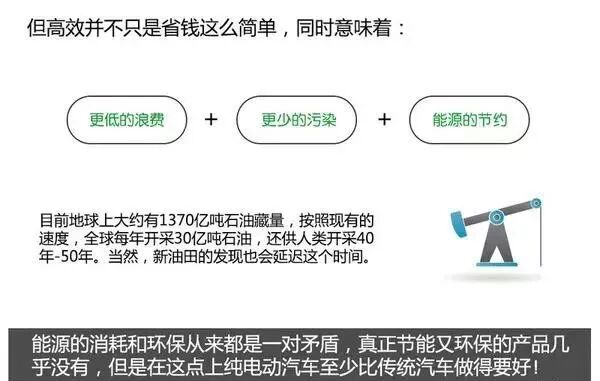

新能源汽車電池、電機技術圖文解析,不要錯過!的圖8

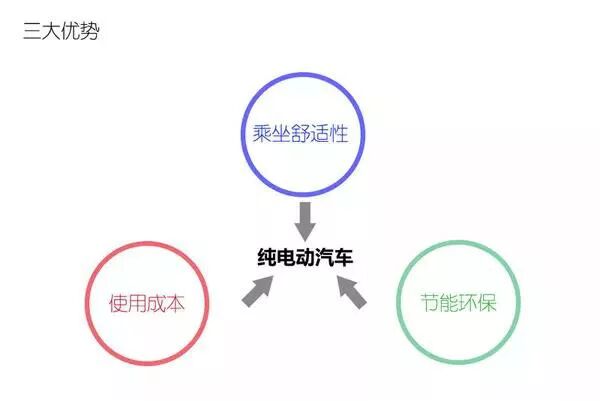

新能源汽車電池、電機技術圖文解析,不要錯過!的圖9

電池篇


特斯拉的超長續航是怎樣做到的?

電池是一門非常深的學科,因為這東西從發明起便在我們的生活中有著非常非常廣泛的應用,比如3C、比如儲能,下文僅從動力電池領域做探討。

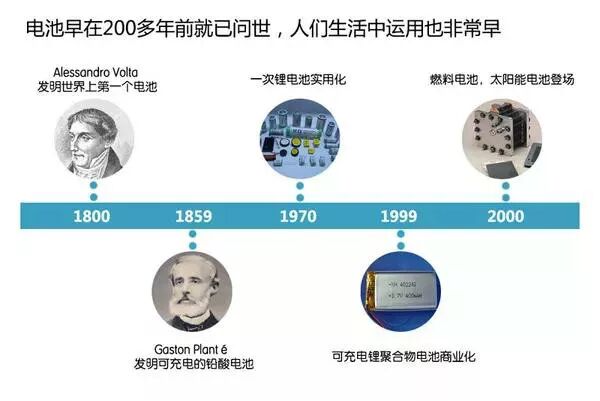

新能源汽車電池、電機技術圖文解析,不要錯過!的圖10

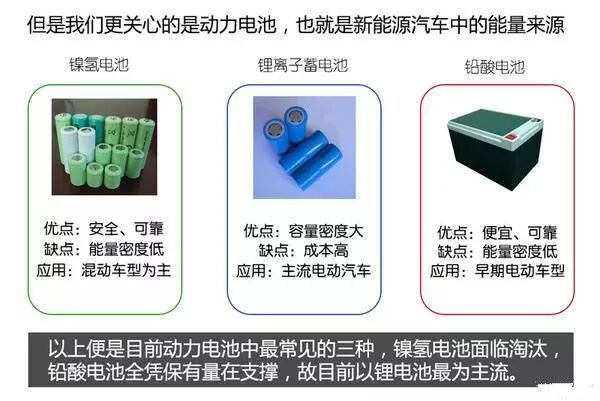

新能源汽車電池、電機技術圖文解析,不要錯過!的圖11

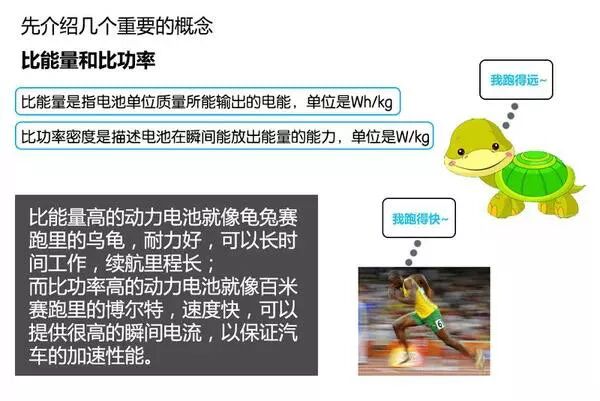

新能源汽車電池、電機技術圖文解析,不要錯過!的圖12

新能源汽車電池、電機技術圖文解析,不要錯過!的圖13

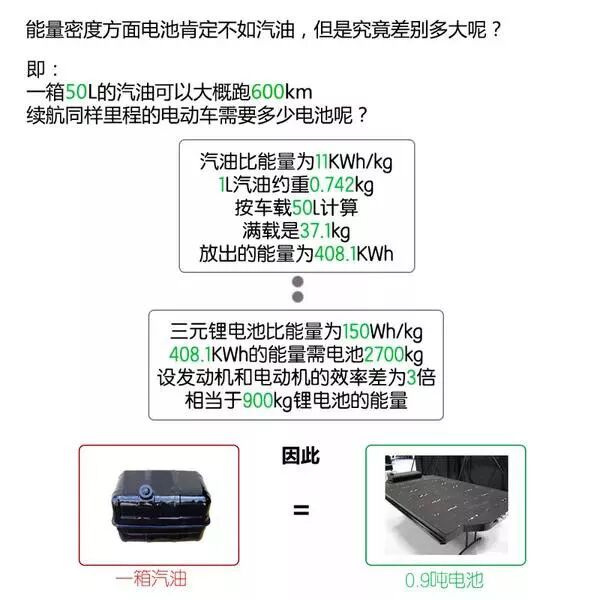

新能源汽車電池、電機技術圖文解析,不要錯過!的圖14

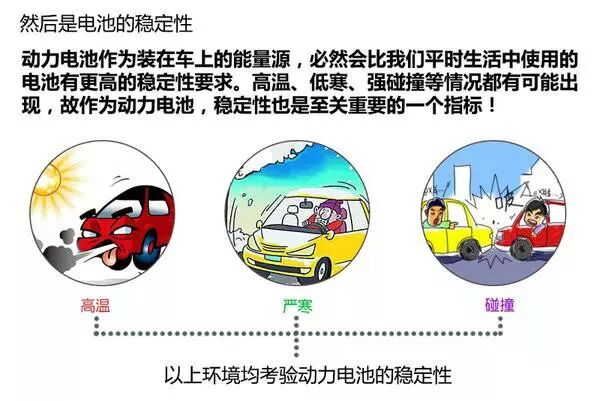

新能源汽車電池、電機技術圖文解析,不要錯過!的圖15

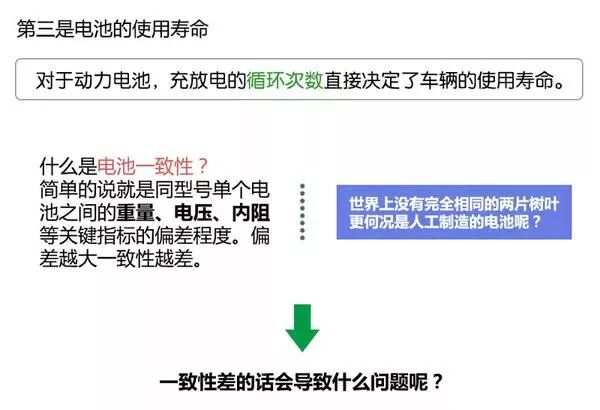

新能源汽車電池、電機技術圖文解析,不要錯過!的圖16

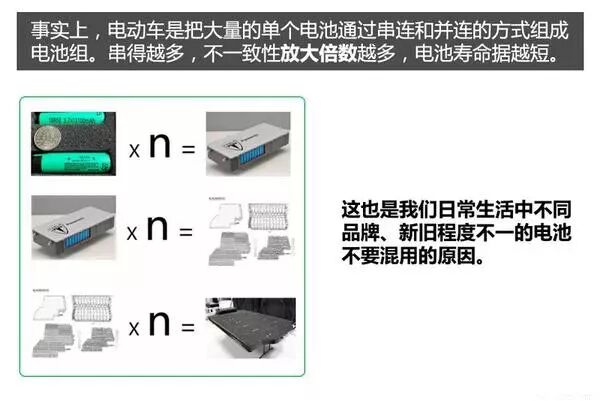

新能源汽車電池、電機技術圖文解析,不要錯過!的圖17

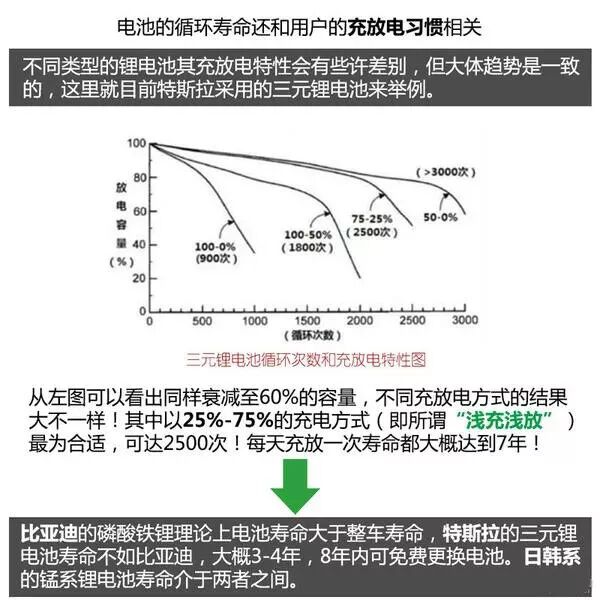

新能源汽車電池、電機技術圖文解析,不要錯過!的圖18

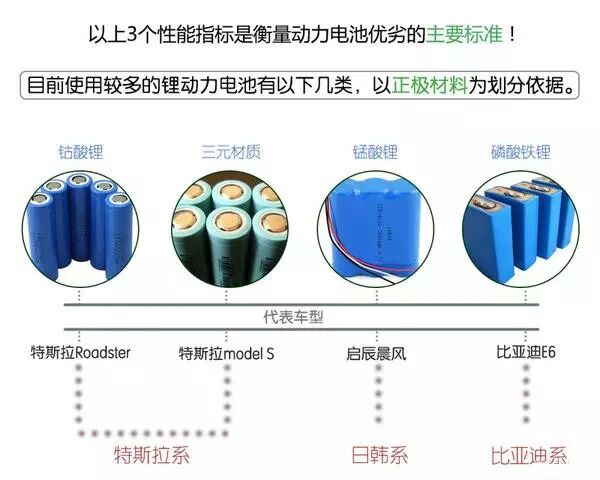

新能源汽車電池、電機技術圖文解析,不要錯過!的圖19

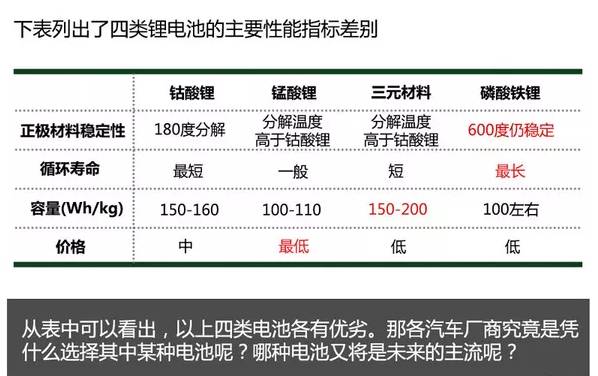

新能源汽車電池、電機技術圖文解析,不要錯過!的圖20

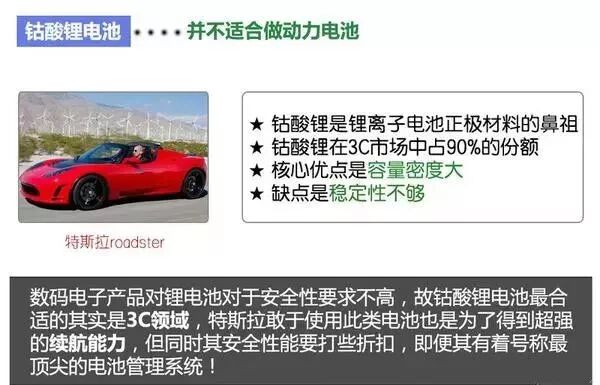

新能源汽車電池、電機技術圖文解析,不要錯過!的圖21

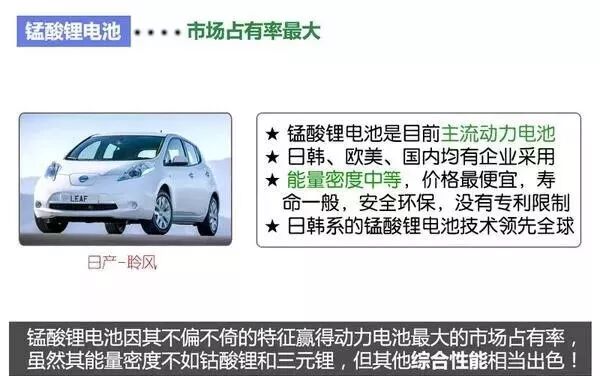

新能源汽車電池、電機技術圖文解析,不要錯過!的圖22

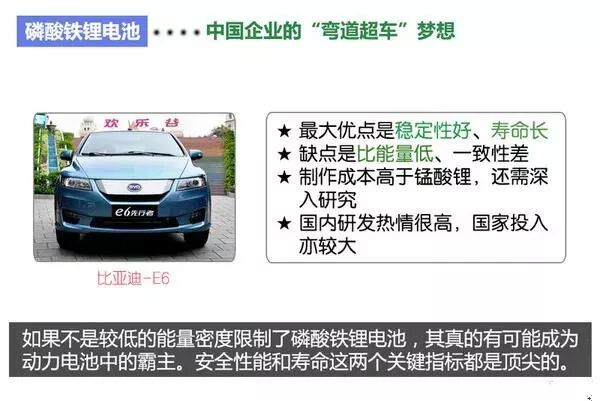

新能源汽車電池、電機技術圖文解析,不要錯過!的圖23

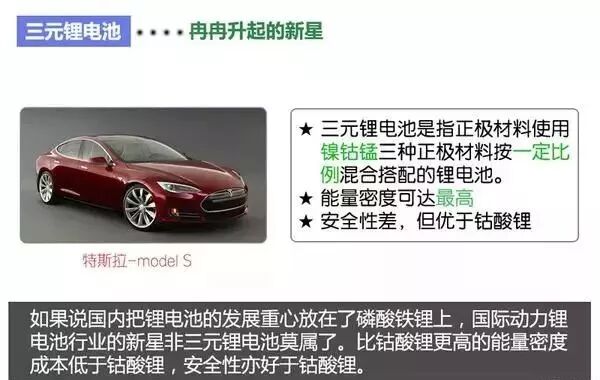

新能源汽車電池、電機技術圖文解析,不要錯過!的圖24

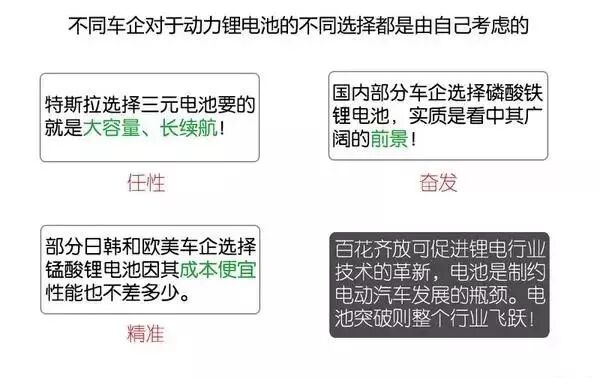

新能源汽車電池、電機技術圖文解析,不要錯過!的圖25

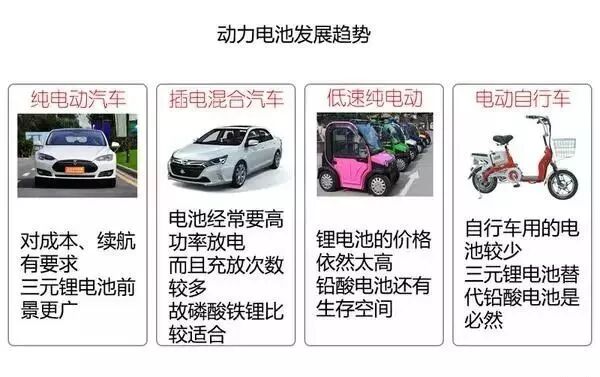

新能源汽車電池、電機技術圖文解析,不要錯過!的圖26

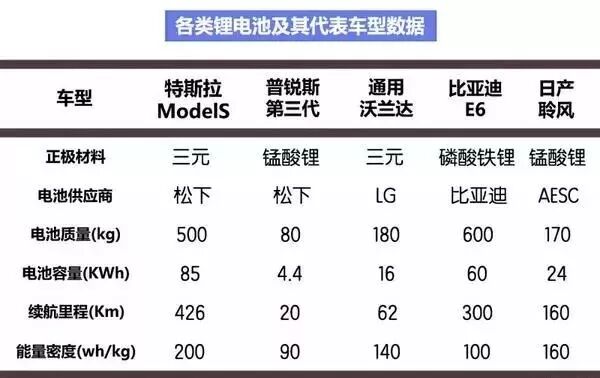

新能源汽車電池、電機技術圖文解析,不要錯過!的圖27

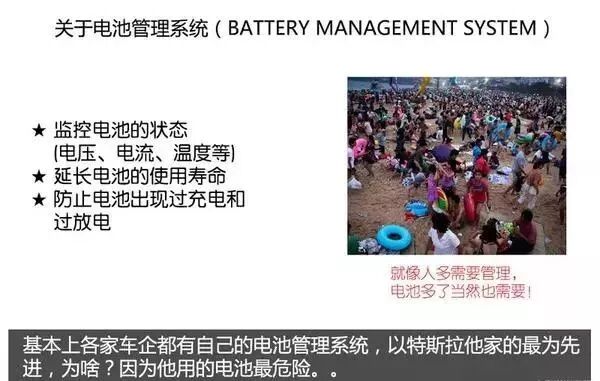

新能源汽車電池、電機技術圖文解析,不要錯過!的圖28

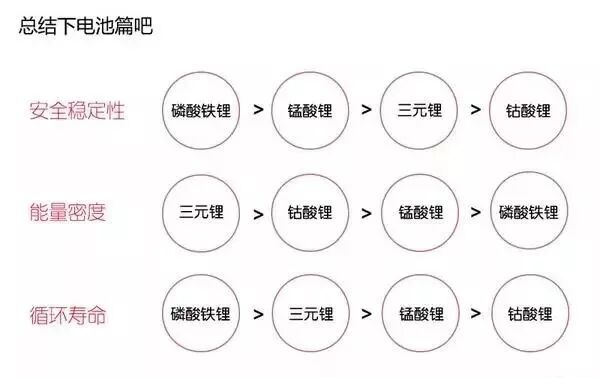

新能源汽車電池、電機技術圖文解析,不要錯過!的圖29

電機篇


主流動力電機為什么是永磁同步電機

相對于電池,電動機就簡單許多了。技術方面也非常成熟明了,目前適合做汽車動力且常見的有三類。

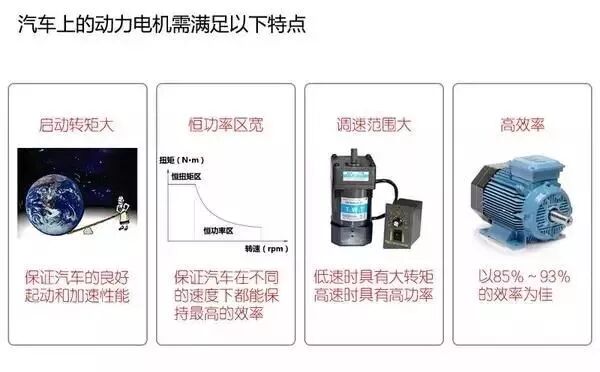

新能源汽車電池、電機技術圖文解析,不要錯過!的圖30

新能源汽車電池、電機技術圖文解析,不要錯過!的圖31

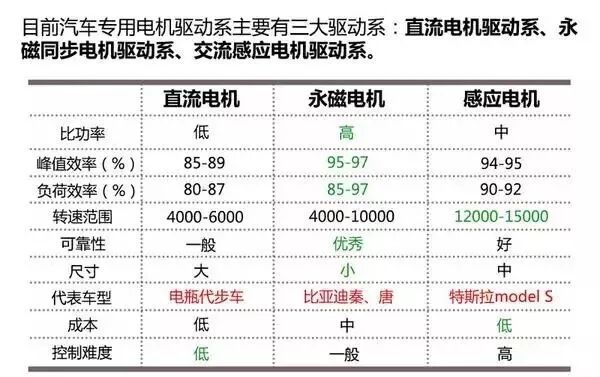

新能源汽車電池、電機技術圖文解析,不要錯過!的圖32

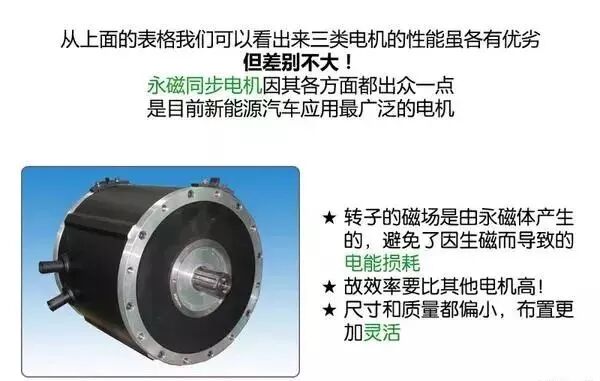

新能源汽車電池、電機技術圖文解析,不要錯過!的圖33

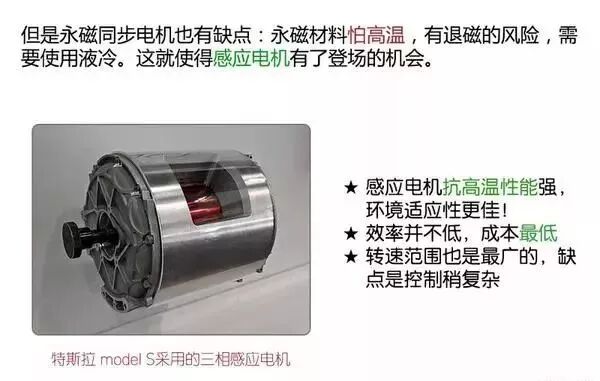

新能源汽車電池、電機技術圖文解析,不要錯過!的圖34

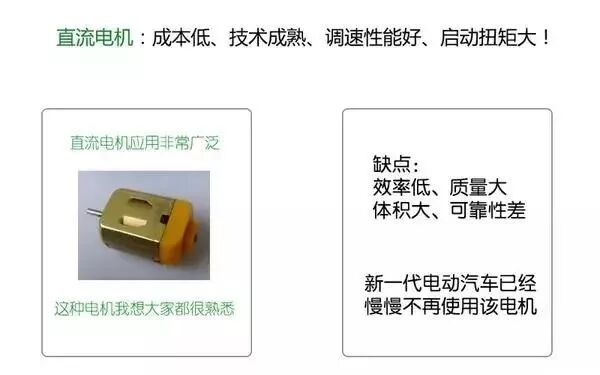

新能源汽車電池、電機技術圖文解析,不要錯過!的圖35


新能源汽車電池、電機技術圖文解析,不要錯過!的圖36
總結
新能源汽車電池、電機技術圖文解析,不要錯過!的圖37

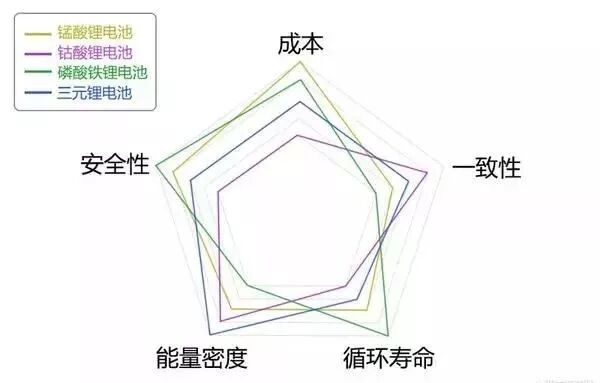

新能源汽車電池、電機技術圖文解析,不要錯過!的圖38

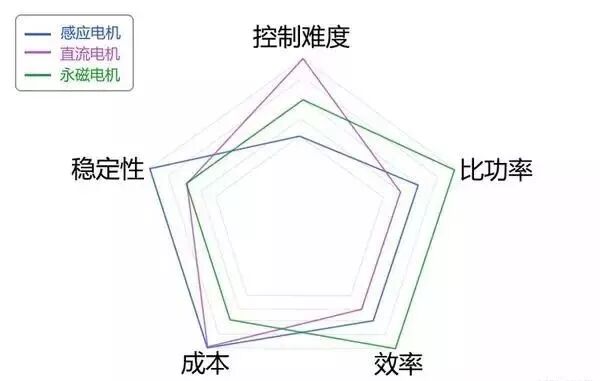

新能源汽車電池、電機技術圖文解析,不要錯過!的圖39




新能源汽車概念其實出現得非常早,但是日常生活中新能源汽車的身影卻是近幾年。在這點上,不得不佩服特斯拉,不是因為他的高逼格,而是他使得純電動汽車變得更加真實。

電池和電機是新能源汽車的核心,就像發動機和變速器一樣。作為消費者的我們對此應該具備一些基本的了解,新能源時代已經開啟!當然技術也是在不斷發展的,尤其是動力鋰電池技術可能近幾年會有突破性進展。本文若有偏頗之處,望海涵。
