《AFM》華中師大朱成周、武漢工程文靜：PdBi單原子合金氣凝膠用于高效乙醇氧化
2021年7月2日 10:24瀏覽：2592 評論：1
單原子合金 (SAA) 作為先進的納米材料引起了前所未有的興趣，并為廣泛應用開辟了許多機會。最近，
武漢工程大學
文靜博士
，華中師范大學
朱成周教授
團隊
開發了
3D 多孔氣凝膠包含離子液體 (IL) 功能化的 PdBi SAA 構建塊和原子分散在 Pd 納米線上的 Bi (IL/Pd50Bi1)，其合成具
有加速凝膠化動力學，可作為乙醇氧化反應 (EOR) 的高效電催化劑.得益于氣凝膠的獨特結構
，包括 PdBi SAA 納米線網絡和界面工程的協同效應，優化后的 IL/Pd50Bi1 氣凝膠的質量活性提高了近四倍，與商業 Pd/C 相比，提高了 EOR 的穩定性。密度泛函理論計算進一步表明，鈀納米線網絡上孤立的 Bi 原子降低了限速步驟的能壘，從而產生了優異的 EOR 電催化活性。這項工作為開發用于燃料電氧化的高效 SAA 催化劑提供了一種有前景的方法。相關論文以題為
PdBi Single-Atom Alloy Aerogels for Efficient Ethanol Oxidation
發表在《
Advanced
Functional
Materials
》上。

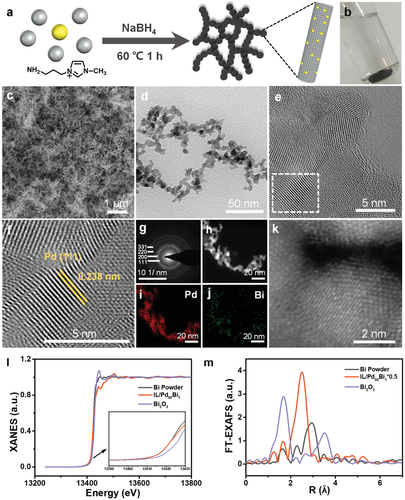

圖1
IL/Pd
50
Bi
1
水凝膠的 a) 合成和 b) 數碼照片的示意圖。c) SEM 圖像，d) TEM 圖像，e) HRTEM 圖像，f) 放大的 HRTEM 圖像，g) SAED 圖案，h-j) HAADF-STEM 圖像和相應的 EDX 映射圖像，以及 k) 的 AC-HAADF-STEM 圖像 IL/Pd
50
Bi
1
氣凝膠。l) Bi L
3
邊緣的 XANES 光譜和 m) Bi 粉末、Bi
2
O 和 IL/Pd
50
Bi
1
氣凝膠的 EXAFS 光譜的 k
3
加權 χ(k) 函數。

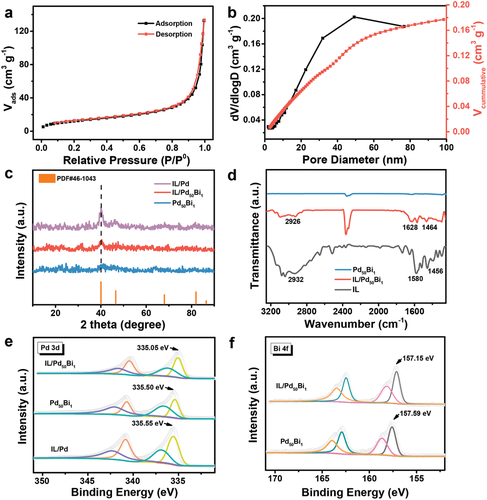

圖2
a) N
2
物理吸附等溫線和 b) IL/Pd
50
Bi
1
氣凝膠的孔徑分布。c) IL/Pd
50
Bi
1
、Pd50Bi1 和 IL/Pd 氣凝膠的 XRD 譜。d) 所獲得的 IL/Pd50Bi1 和 Pd
50
Bi
1
氣凝膠和 IL 的 FT-IR 光譜。e) IL/Pd
50
Bi
1
和 Pd
50
Bi
1
氣凝膠的 Pd 3d 區域和 f) IL/Pd
50
Bi
1
、Pd
50
Bi
1
和 IL/Pd 氣凝膠的 Bi 4f 區域的 XPS。

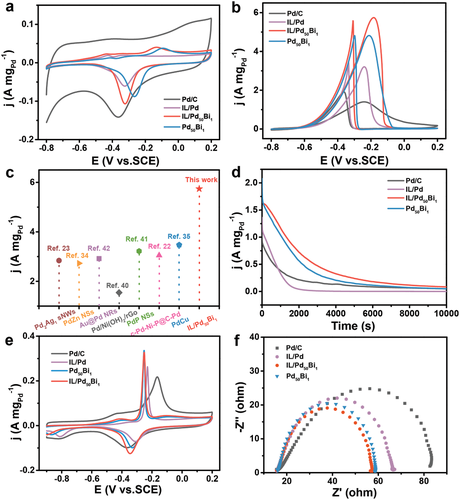

圖3
IL/Pd、IL/Pd
50
Bi
1
和 Pd
50
Bi
1
氣凝膠和商用 Pd/C 催化劑在 N
2
飽和的 1.0 m KOH 水溶液中的 CV 曲線 a) 沒有和 b) 有 1.0 m 乙醇，掃描速率為 50 mV s
-1
。c) 之前報道的各種 EOR 催化劑的質量活性比較。d) 上述不同催化劑在 -0.3 V 的 1.0 m KOH +1.0 m 乙醇溶液中的電流密度-時間曲線。e) CO 汽提曲線和 f) IL/Pd、IL/Pd
50
Bi
1
和 Pd
50
Bi
1
氣凝膠的 EIS 曲線和商用Pd/C催化劑。

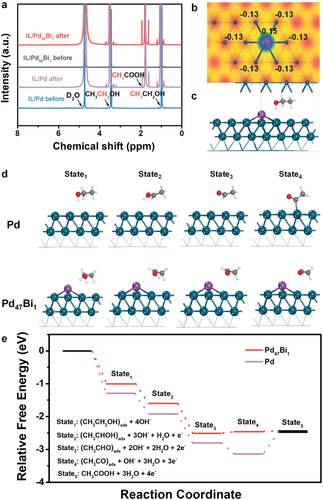

圖4
a) IL/Pd 和 IL/Pd
50
Bi
1
氣凝膠 EOR 測試前后電解質的 1H NMR 分析。b) 馬利肯電荷分析和 c) CH
3
CH
2O
H 在 Pd
47
Bi
1
-1L 上的吸附模型。d) 吸附不同狀態中間體的相關最佳結構。藏青色代表Pd，紫色代表Bi。e) 計算的 EOR 自由能曲線。
成功制備了在 Pd 納米線上具有原子分散 Bi 的 IL 功能化 PdBi SAA 氣凝膠。單原子Bi裝飾和表面-IL相互作用大大提高了EOR性能。與 IL/Pd 和商業 Pd/C 相比，IL/Pd
50
Bi
1
氣凝膠的質量活性分別提高了 1.6 倍和 4.1 倍。特別是，IL/Pd
50
Bi
1
氣凝膠在堿性介質中也表現出增強的穩定性。DFT 計算表明，在 Pd 氣凝膠上引入 Bi 單原子可以降低 RDS 的能壘，從而促進 EOR 動力學。這種有吸引力的工程將為合理設計用于 EOR 及其他領域的高效電催化劑開辟一個有前途的范例。
doi.org/10.1002/adfm.202103465
版權聲明：「
高分子材料科學
」旨在分享學習交流高分子聚合物材料學等領域的研究進展。上述僅代表個人觀點。商業轉載，投稿，薦稿或合作請后臺留言。感謝各位關注！
技術鄰APP
工程師必備
