圖文解析:10kV發電機組供電系統型式及方案

閱讀本文前,您可先點擊上面的藍色字體“電力講壇”關注后再加星標或者置頂公眾號,這樣您就可以第一時間收到最優質的文章及接收最新資料。

發電機組(英文名稱:Generators Set)是將其他形式的能源轉換成電能的成套機械設備,由動力系統、控制系統、消音系統、減震系統、排氣系統組成,由水輪機、汽輪機、柴油機或其他動力機械驅驅動,將水流、氣流、燃料燃燒或原子核裂變產生的能量轉化為機械能傳給發電機,再由發電機轉換為電能,輸出到用電設備上使用。 發電機在工 農業生產、國防、科技及日常生活中有廣泛的用途。

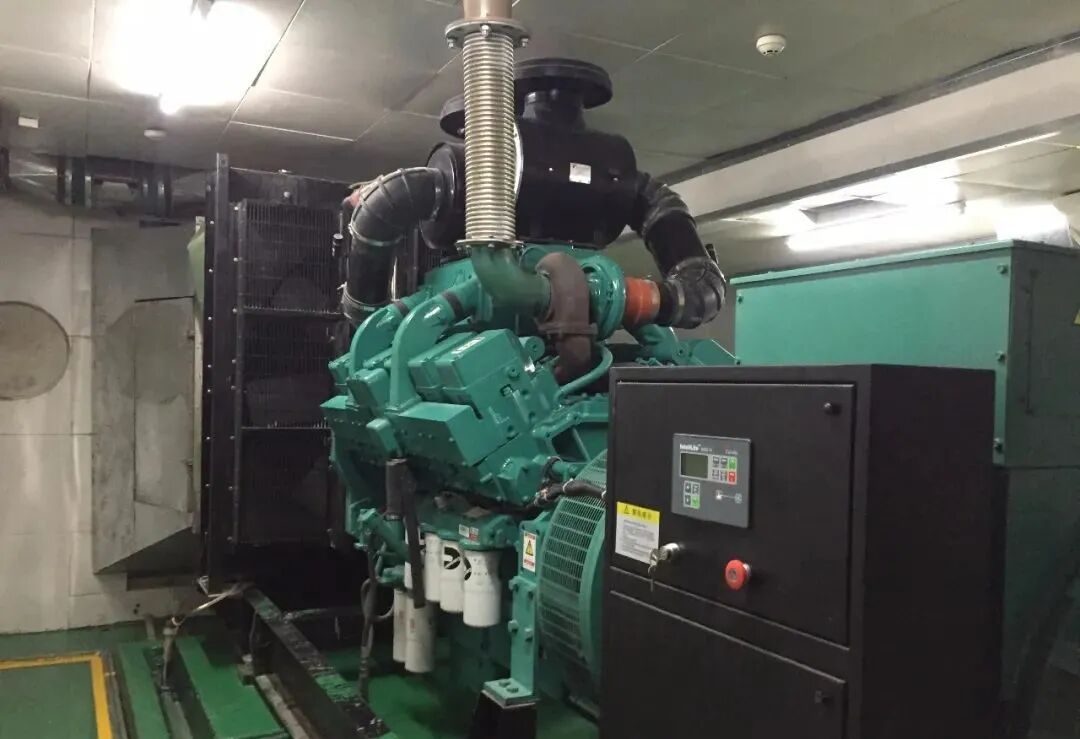

圖文解析:10kV發電機組供電系統型式及方案的圖1
1、10kV發電機組供電系統型式
1)型式一:

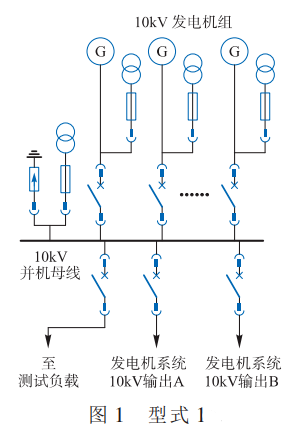

發電機組為 或N+X (X =1~N,后同)配置,所有發電機組在一段母線上并機運行。如圖1所示。


江城,市中心,紫薇小區某單身公寓內。當清晨的第一縷陽光,透過玻璃照進臥室時,蕭陽迷迷糊糊的睜開了眼,發現自己正躺在一個陌生的房間內。“這是哪?” 他四處打量了下。這是一套面積并不大的單身公寓,房子裝修的倒也算精致,床頭擺了一個大大的棕熊玩偶。自己怎么會在這里?蕭陽揉了揉有些刺痛的腦袋,依稀想起了昨天傍晚發生的事情。昨天傍晚時分,他騎著電動車替店里去送外賣,在路上被一輛忽然出現的紅色轎車撞倒,隨后便失去了意識。蕭陽撐起身體,跳下床,但伸出去的手,卻碰到了一個軟軟薄薄的東西。嗯?這是什么?他很奇怪的拿起那軟軟薄薄的黑色透明物件,仔細瞄了一眼,差點鼻血狂噴而出。這,這竟然是一條女士的貼身衣物。輕盈剔透,薄如蟬翼,帶著絲絲女人香,沁人心脾。

城,市中心,紫薇小區某單身公寓內。當清晨的第一縷陽光,透過玻璃照進臥室時,蕭陽迷迷糊糊的睜開了眼,發現自己正躺在一個陌生的房間內。“這是哪?” 他四處打量了下。這是一套面積并不大的單身公寓,房子裝修的倒也算精致,床頭擺了一個大大的棕熊玩偶。自己怎么會在這里?蕭陽揉了揉有些刺痛的腦袋,依稀想起了昨天傍晚發生的事情。昨天傍晚時分,他騎著電動車替店里去送外賣,在路上被一輛忽然出現的紅色轎車撞倒,隨后便失去了意識。蕭陽撐起身體,跳下床,但伸出去的手,卻碰到了一個軟軟薄薄的東西。嗯?這是什么?他很奇怪的拿起那軟軟薄薄的黑色透明物件,仔細瞄了一眼,差點鼻血狂噴而出。這,這竟然是一條女士的貼身衣物。輕盈剔透,薄如蟬翼,帶著絲絲女人香,沁人心脾。

圖文解析:10kV發電機組供電系統型式及方案的圖2



江城,市中心,紫薇小區某單身公寓內。當清晨的第一縷陽光,透過玻璃照進臥室時,蕭陽迷迷糊糊的睜開了眼,發現自己正躺在一個陌生的房間內。“這是哪?” 他四處打量了下。這是一套面積并不大的單身公寓,房子裝修的倒也算精致,床頭擺了一個大大的棕熊玩偶。自己怎么會在這里?蕭陽揉了揉有些刺痛的腦袋,依稀想起了昨天傍晚發生的事情。昨天傍晚時分,他騎著電動車替店里去送外賣,在路上被一輛忽然出現的紅色轎車撞倒,隨后便失去了意識。蕭陽撐起身體,跳下床,但伸出去的手,卻碰到了一個軟軟薄薄的東西。嗯?這是什么?他很奇怪的拿起那軟軟薄薄的黑色透明物件,仔細瞄了一眼,差點鼻血狂噴而出。這,這竟然是一條女士的貼身衣物。輕盈剔透,薄如蟬翼,帶著絲絲女人香,沁人心脾。

江城,市中心,紫薇小區某單身公寓內。當清晨的第一縷陽光,透過玻璃照進臥室時,蕭陽迷迷糊糊的睜開了眼,發現自己正躺在一個陌生的房間內。“這是哪?” 他四處打量了下。這是一套面積并不大的單身公寓,房子裝修的倒也算精致,床頭擺了一個大大的棕熊玩偶。自己怎么會在這里?蕭陽揉了揉有些刺痛的腦袋,依稀想起了昨天傍晚發生的事情。昨天傍晚時分,他騎著電動車替店里去送外賣,在路上被一輛忽然出現的紅色轎車撞倒,隨后便失去了意識。蕭陽撐起身體,跳下床,但伸出去的手,卻碰到了一個軟軟薄薄的東西。嗯?這是什么?他很奇怪的拿起那軟軟薄薄的黑色透明物件,仔細瞄了一眼,差點鼻血狂噴而出。這,這竟然是一條女士的貼身衣物。輕盈剔透,薄如蟬翼,帶著絲絲女人香,沁人心脾。

2) 型式二:

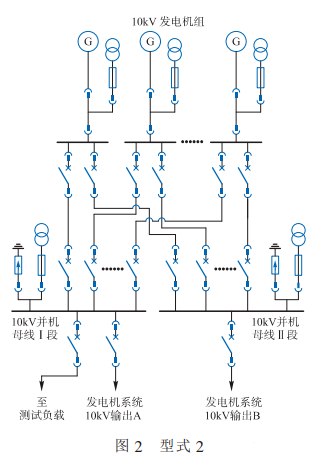

發電機組為N或N+X配置,每臺發電機組出口處設置開關柜,將發電機組輸出一分為二,分別在兩 段母線上并機運行。 如圖2所示。

圖文解析:10kV發電機組供電系統型式及方案的圖3

3) 型式三:

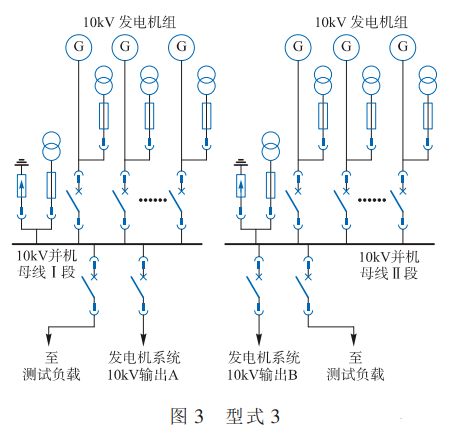

發電機組2N配置,每個N的發電機組在一段母線上并機運行。如圖3所示。

圖文解析:10kV發電機組供電系統型式及方案的圖4

2、10kV發電機組供電系統方案

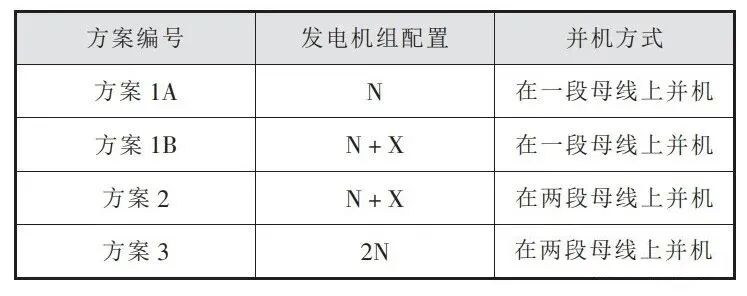

三種不同型式按發電機組配置、并機方式可歸結為表 1 所示的 4 種發電機組供電系統方案。表1中并未體現型式2(圖 2)所示的發電機組N配置、 在兩段母線上并機的方案。
▼表1 機組供電系統案:

圖文解析:10kV發電機組供電系統型式及方案的圖5

未體現該方案是因為構建一個供電配電系統時,應遵循可靠性低的環節的冗余度高、可靠性高的環節冗余度低的原則。 遵循 此原則才能構建出適用、 經濟的供配電系統。 該方 案中故障率相對較高的發電機組N配置、 故障率相對較低的并機裝置和線路冗余設置, 不符合上述原則,不建議采用。
