一看就懂的“電工布線電路實圖解”
家庭裝修的時候，電路布線和水路布線是非常重要的，因為它們都是一些隱蔽的工程。家裝電路布線的線路有很多，有電話線、網絡線、電線等等，不同種類的電線它的布置方法、位置等都是不同的，所以我們在家裝電路布線的時候，要根據實際的情況來布置線路。在選擇線路的時候，我們要選擇質量比較好的，因為質量比較好的線路它的使用壽命比較長，而且使用起來比較放心。
電路設計和改造一直是裝修的重點，不規范的布線和施工會影響到業主們日后的生活。電路布線屬于隱蔽工程，橫平豎直是基本的要求，既要按照電路布線圖來施工，同時又要遵循的布線原則。
01

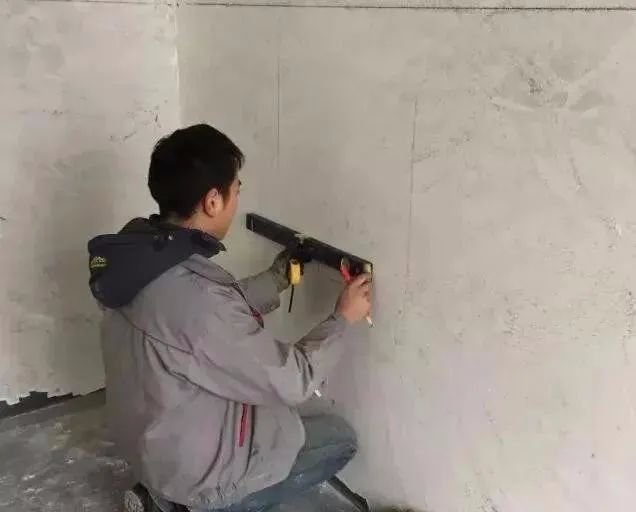

首先要根據電路的用途進行電路定位，比如：哪里要開關、哪里要插座、哪里要燈等電工會根據你的要求進行定位。
02

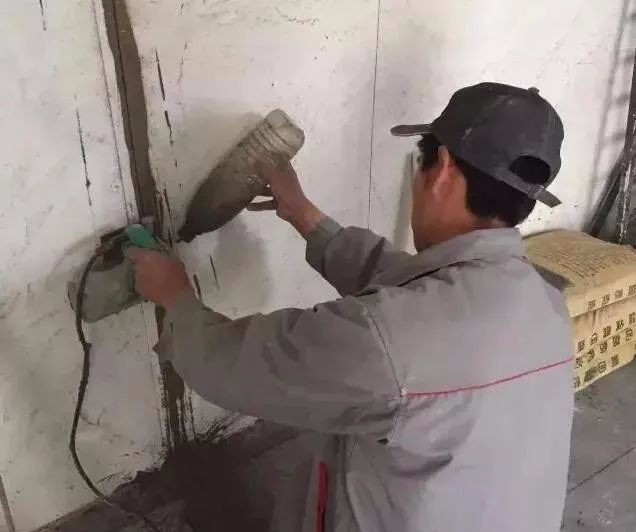

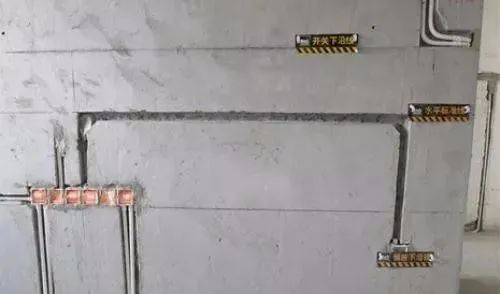

開槽：定位完成后，電工根據定位和電路走向，開布線槽。線路槽很有講究，要橫平豎直。不過，規范的做法，盡量少開橫槽，會影響墻的承受力。開槽深度應一致，一般為PVC管直徑+10mm，要求槽線筆直。首先在墻面彈出控制線后，再用云石機切割墻面人工開槽。
03
線管：線管有冷彎管和PVC管兩種，最好用315重型PVC管，冷彎管可以彎曲而不斷裂，是布線的最好選擇，因為它的轉角是有弧度的，線可以隨時更換，而不用開墻。
04

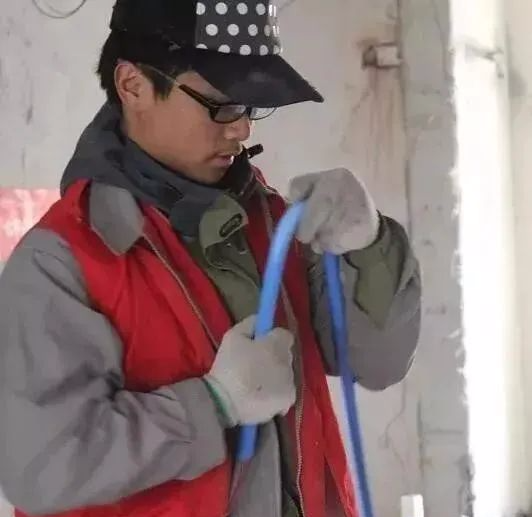

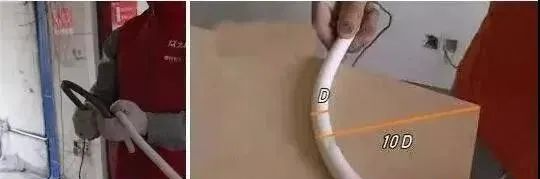

彎管：冷彎管要用彎管工具，弧度應該是線管直徑的6倍，先排管，后用鋼絲穿過，便于以后線路升級維修。
05
為防止信號干擾，強弱電的間距應為500mm，但很多施工達不到這個標準。如果達不到，就要對弱電進行屏蔽處理。
06
強、弱電更不能同穿一根管內。
07
同一回路電線應穿入同根管內，電線總截面積(包括絕緣外皮)不應超過管內截面積的40%。
08

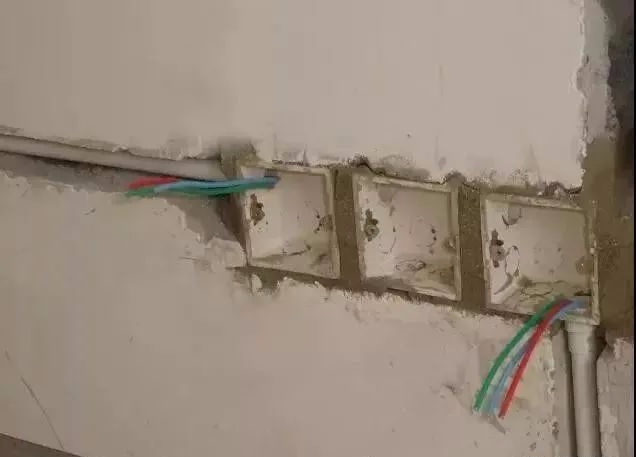

同一室內的電源、電話、電視等插座面板應在同一高度，電源線及插座與電視線及插座的水平間距不應小于一個暗盒的距離。
09
PVC管應用管卡固定，它的接頭均用配套接頭，用PVC膠水粘牢，彎頭要用彈簧彎曲，穿著絕緣鞋操作是很規范的。
10

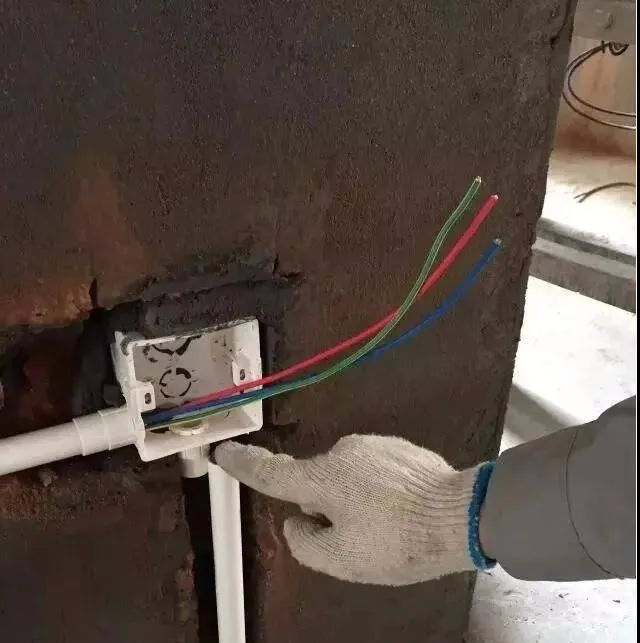

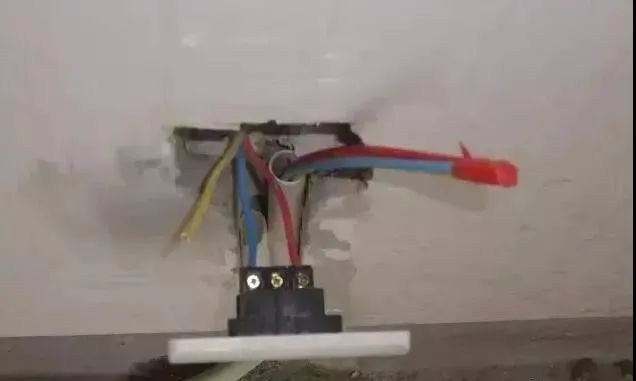

穿入配管導線的接頭應設在接線盒內，為了安全，暗盒內的線頭要用膠布封好，并預留10-15公分長度的線頭。
11

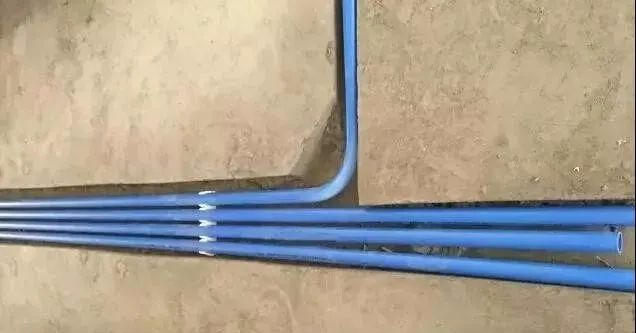

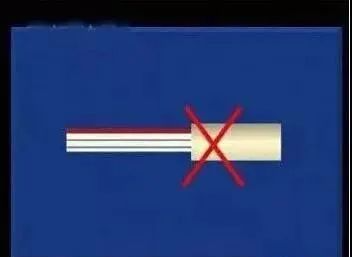

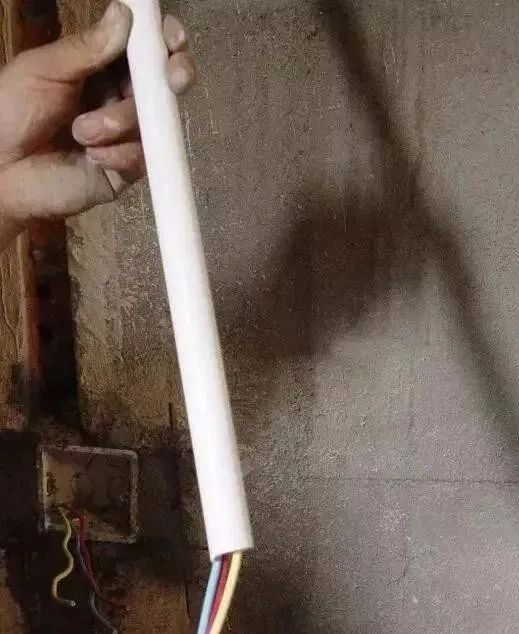

長距離的線管盡量用整管。
12

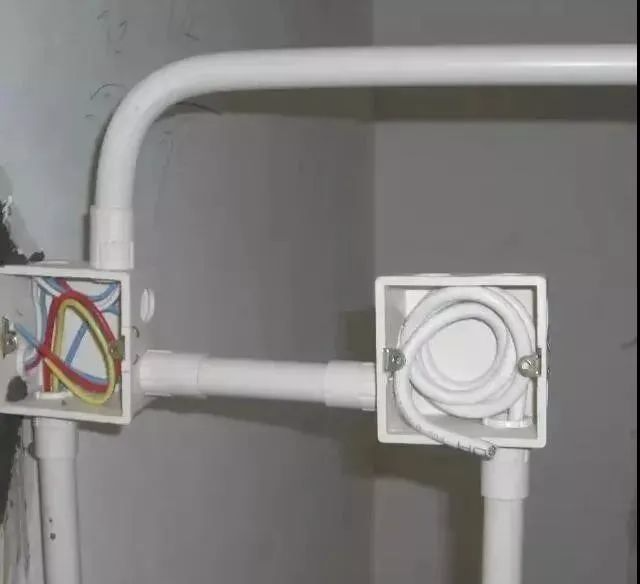

當布線長度超過15米或中間有3個彎曲時，在中間應該加裝一個接線盒。因為拆裝電線時，太長或彎曲多了，電線無法從穿線管中穿過去。
13

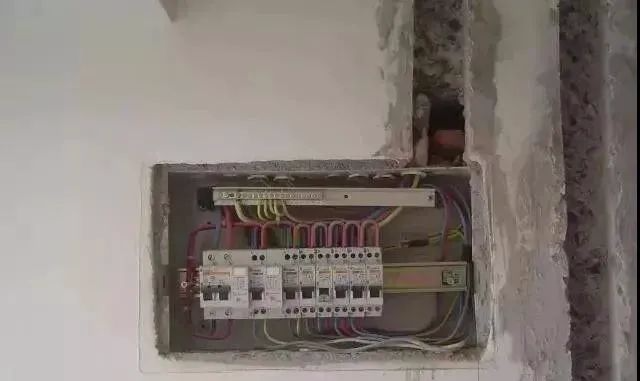

配電箱內應設動作電流30mA的漏電保護器，分數路控開，保護斷路器。保護斷路器的工作電流應與終端電器的最大工作電流匹配。
14
像這種懸空的電路是比較少見的，同樣要遵循強、弱電分開。如電話老是有雜音，可能就是弱電受到了強電的干擾。
15

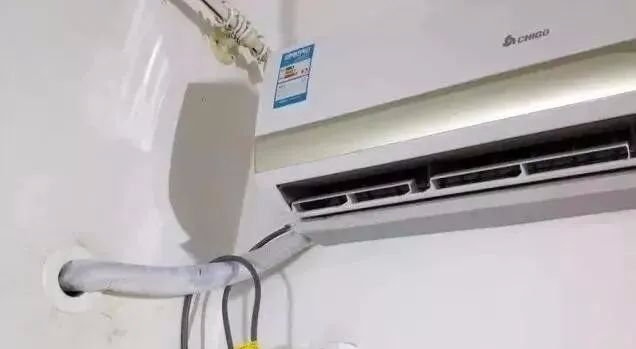

一般情況下，電線線路要與煤氣管道、水管，同一平面≥100mm，不同平面≥50mm空調掛機插座安裝離地面需2米以上。
16
沒有特別要求的前提下，插座安裝應該離地30公分高度。
17

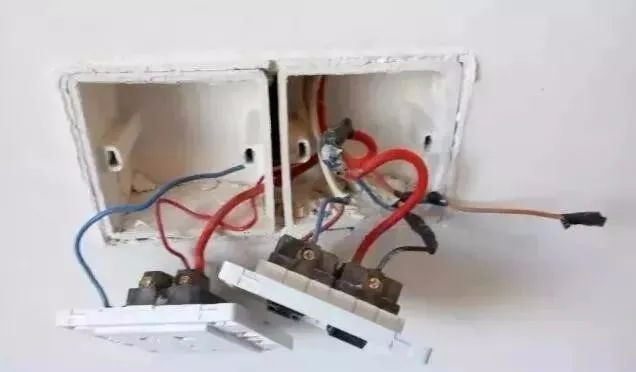

開關插座面對面板，應左側找零線，右側找火線。
18
家庭裝修中，電線只能并頭連接，絕對不是我們平時隨便一接就OK那么簡單。接頭處采用按壓，必須要結實牢固，接好的線，要立即用絕緣膠布包好。
19

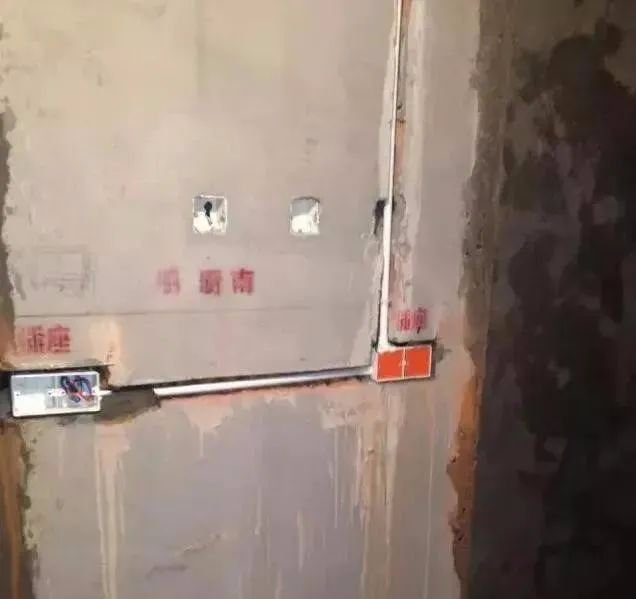

家里不同區域的照明、插座、空調、熱水器等電路都要分組布線；一旦需要斷電檢修時，不會影響其他電器的正常使用。配電箱內應設動作電流30mA的漏電保護器，分數路控開，控開的工作電流應與終端電器的最大工作電流匹配。
20

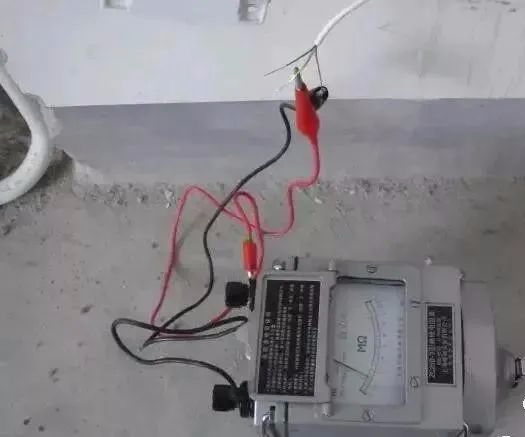

電線排布完后，電路要用搖表認真驗收。各類開關插座及排布位置要認真檢査，是否有漏排或排布不合理情況。
21

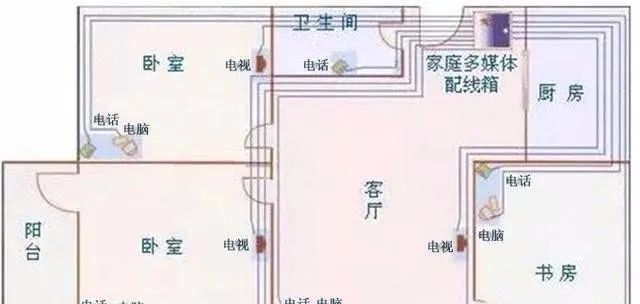

做完電路后，一定要讓施工方給到一份電路布置圖，正規的裝修公司都應該具備水電施工圖紙，工人的施工嚴格按圖紙進行，業主也可以通過圖紙來驗收施工是否合格。一旦以后需要檢修或墻面修整、以及在墻上打釘子，也需要圖紙，以防電線被打壞。
家庭電路布線
家裝電路布線的前提，開槽決定了布線走向，橫屏豎直，避免橫向開槽（影響墻的承重），需要橫向布線時可以墻面開淺槽糟（不動到磚墻和混凝土），用絕緣電膠布包裹電線排布。布線總原則其實定位的時候就已經決定了布線的走向，布線的時候還是有很多講究，材料上的把握，彎管之類的，一般采用線管暗埋的方式。水電施工首先都依賴于這張圖紙，按照圖上規劃好的施工，才能確保房子電路安全，當然發現設計上有問題要及時糾正。
家庭布線的原則
TERM BEGINS
第一：強弱電的間距要在750p×-1250px。
第二：強弱電更不能同穿一根管內。
第三：管內導線總截面面積要小于保護管截面面積的40%，比如20管內最多穿4根25平方的線。
第四：長距離的線管盡量用整管。
第五：線管如果需要連接，要用接頭，接頭和管要用膠粘好。
第六：如果有線管在地面上，應立即保護起來，防止踩裂，影響以后的檢修。
第七：當布線長度超過15m或中間有3個彎曲時，在中間應該加裝一個接線盒，因為拆裝電線時，太長或彎曲多了，線從穿線管過不去。
第八：一般情況下，電線應與煤氣管道相距1000px以上。
第九：一般情況下，空調插座安裝應離地2m以上。
第十：沒有特別要求的前提下，插座安裝應離地750px高度。
十一：開關、插座面對面板，應該左側零線右側火線開關、插座面對面板，應該左側零線右側火線。
十二：家庭裝修中，電線只能并頭連接。
十三：接頭處采用按壓接線法，必須要結實牢固。
十四：接好的線，要立即用絕緣膠布包好。
十五：確定了火線、零線、地線的顏色后，以及不同不同功能的用線和線管后，顏色都不能混淆。
十六：家里不同區域的照明、插座、空調、熱水器等電路都要分開分組布線，一旦哪部分需要斷電檢修時不影響其他電器的正常使用。
十七:在做完電路后，留電路布置圖，方便以后檢修、墻面修整或在墻上打釘子，防止電線被破壞。
