摘要

隨著人機交互越來越重要，可拉伸性、生物相容性和自愈行為將在下一代觸控面板中發揮更重要的作用，以實現與人體的融合。然而，由于大多數觸控面板的電極是由缺乏自愈能力的硬脆材料構成，因此仍然存在深刻的挑戰。在此， 哈爾濱工業大學 楊帆副研究員 、 王榮國教授 團隊 展示了一種采用 電容式觸摸傳感系統的半導體觸摸面板，該系統基于聚（ N,N'-二甲基丙烯酰胺）-二氧化鈦納米復合水凝膠作為透明導體 。

該面板表現出高拉伸性、柔軟性、低寄生電容、高分辨率、快速響應和損壞時的即時功能恢復。該面板被拉伸到超過 1100% 的面積應變 ，并且仍然可以作為輸入設備運行而不會犧牲其功能。此 外，面板邊緣附近的畸變，由于電有限元方法模擬證明的電阻非線性，在通過 3D打印優化四端子圖案后變得更弱。 表皮觸控面板貼在人體皮膚上，能寫字、下棋、玩游戲，表現出強大的性能和自愈能力 。 相關論文以題為 Skin-inspired self-healing semiconductive touch panel based on novel transparent stretchable hydrogels 發表在《 J ournal of Materials Chemistry A 》上。

主圖

復合水凝膠的形成和表征

圖 1 制備過程的示意圖，包括簡單的兩步過程：DMAA 預聚物的生成和混合物的制備。

圖 2 納米復合水凝膠的表征。 (a) 具有不同 TiO2 負載量的納米復合水凝膠的 SEM 微觀結構：(1) 0 wt%、(2) 35 wt%、(3) 70 wt% 和 (4) 110 wt%。(b) 在 25°C 下對不同 TiO2 負載量的水凝膠進行動態振蕩頻率掃描。(c) 在可見光照射下水凝膠的光電流響應。（d 和 e）當水凝膠薄膜附著在假肢手指、手臂和腿上時，它會動態適應高度非線性的表面，并分別適應手指、手臂和腿的運動。

復合水凝膠的自修復性能

圖 3 含有 70 wt% TiO ₂ 的納米復合水凝膠的流變恢復、宏觀、機械和電愈合特性。

半導體觸控條的工作原理

圖 4 半導體觸控面板的一維傳感原理。

二維半導體觸控面板中的位置感測

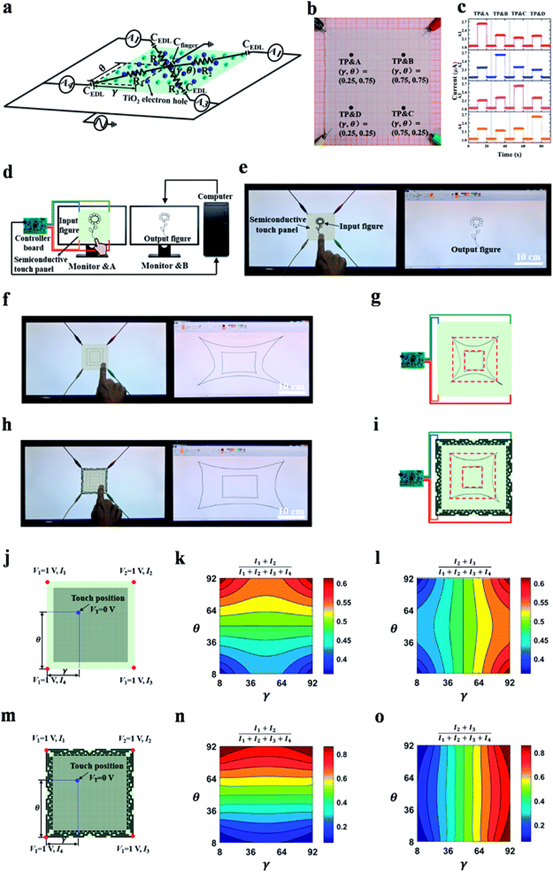

圖 5 2 D半導體觸控面板的工作原理。

拉伸狀態下的半導體觸控面板演示

圖 6 可拉伸半導體觸控面板。 (a 和 b) 半導體觸控面板的面積被等雙軸拉伸超過 1100%。(c) 在拉伸狀態下的半導體觸控面板仍然可以操作，而不會犧牲其功能。(d) 不同拉伸狀態的電流由 A1 電流表測量。(e) 研究了拉伸面板上四個手指位置的 A1 電流。

表皮觸控面板的設計

圖 7 柔性、可穿戴、透明、自愈的表皮觸控面板。 (a) 通過利用 VHB 基板作為介電材料來設計表皮觸控面板，以便將面板安裝在曲面上并使面板與身體絕緣。(b) 面板附在手臂上。(c) 連接前后的電流是通過 A1 電流表測量的。(d) 測量四個測試位置的 A1 電流，以評估貼在人體皮膚上后的位置靈敏度。(e-g) 進行了許多應用程序，例如寫字 (e)、下棋 (f) 和玩憤怒的小鳥 (g)，以證明表皮觸控面板能夠識別各種動作，包括滑動、拖動、按住 , 并點擊。

總結

該團隊展示了一種基于新型自修復納米復合水凝膠的半導體觸控面板，它具有高拉伸性、柔軟性、高分辨率、自修復能力、低寄生電容、快速響應時間和損壞后快速功能恢復。 水凝膠網絡由二氧化鈦納米粒子交聯的 PDMAA 鏈組成，并表現出優異的自愈性能，如其流變恢復、宏觀、機械和電學表征所證明的那樣，無需任何外部刺激 。制造好的 1D 觸控條和 2D 觸控面板在原始狀態和高度拉伸狀態下都能顯示快速而精確的觸控感應。此外，由電氣有限元方法證明的電阻非線性引起的面板邊緣變形在通過3D打印使用四端子圖案優化后顯示較弱。以半導體觸摸 屏為基礎構建了高性能、柔性、可穿戴、自愈的表皮觸摸屏，可成功地任意貼合在彎曲的人體皮膚上，用于書寫文字、下棋和游戲，甚至在切割然后愈合的狀態。

參考文獻 ：

doi.org/10.1039/D1TA01892B
