在《摩爾定律到底死沒死》一文中，我們給出了未來十年的信心。結果這幾天看到Celso Soares的講解敬佩不已：他大膽畫出了未來三十年的路線圖！

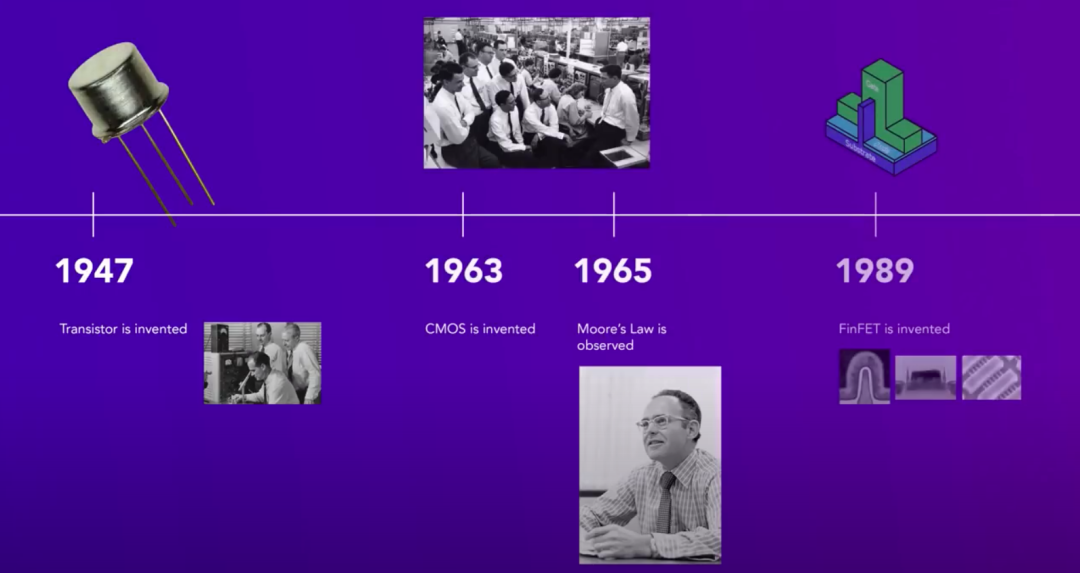

1989年是日立最早在實驗室做出FinFET的時間，由此可見日本人當年在半導體確實如日中天。

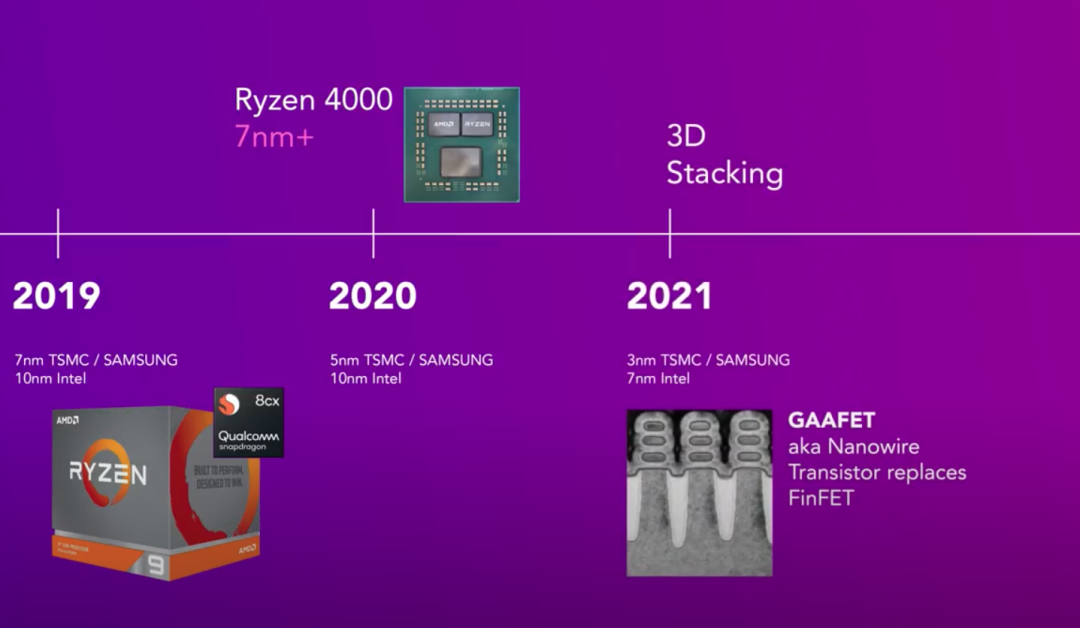

3D Stacking是這里值得一提的：就是把內存什么的都疊在CPU上面。最有價值的是疊高帶寬內存(HBM)，同時縮小了導線的時延。

原本內存帶寬和時延是相矛盾的東西，這也是目前計算機最大的瓶頸之一。

DRAM的性能早發展快到頭了，但它的一些特性比如讀寫對稱、超長壽命和成熟經濟的半導體技術等又使得新的內存技術如MRAM和FeRAM總是一再被延后。甚至從成本考慮，業內開始用更慢的技術，比如3D XPoint來替代一部分DRAM，因?yàn)?D NAND的容量發展幾乎是無限的。

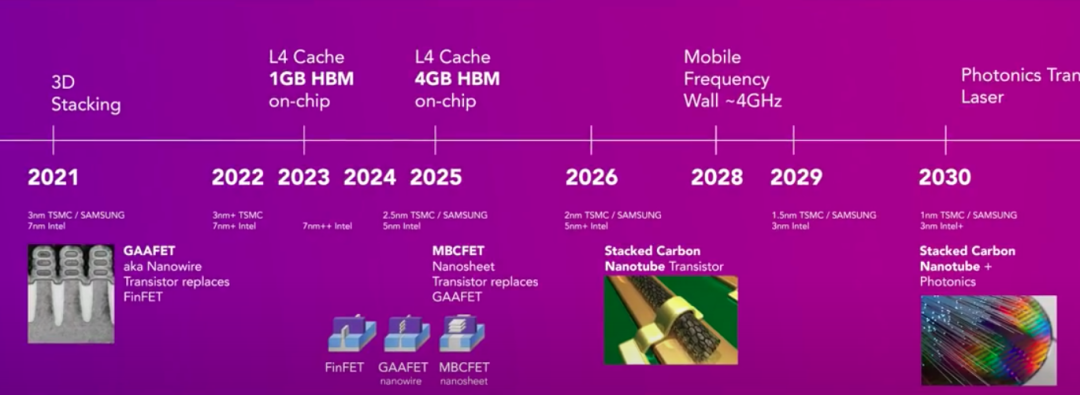

從圖上看，作為L(zhǎng)4 Cache的HBM可能是未來一段時間的亮點。所以，似乎目前AMD的HBM路徑就是其贏取Xbox X和索尼PS5的最大利器。而Intel和NVidia最近在消費計算領域都有點壓抑。

2026年開始用碳納米管，這是半導體核心擺脫硅的開始。

制程技術到1-2nm時，手機處理器會到4Ghz的天花板。

值得一提的是：在這個十年，摩爾定律的推動主要不是靠物理學，而是靠錢。

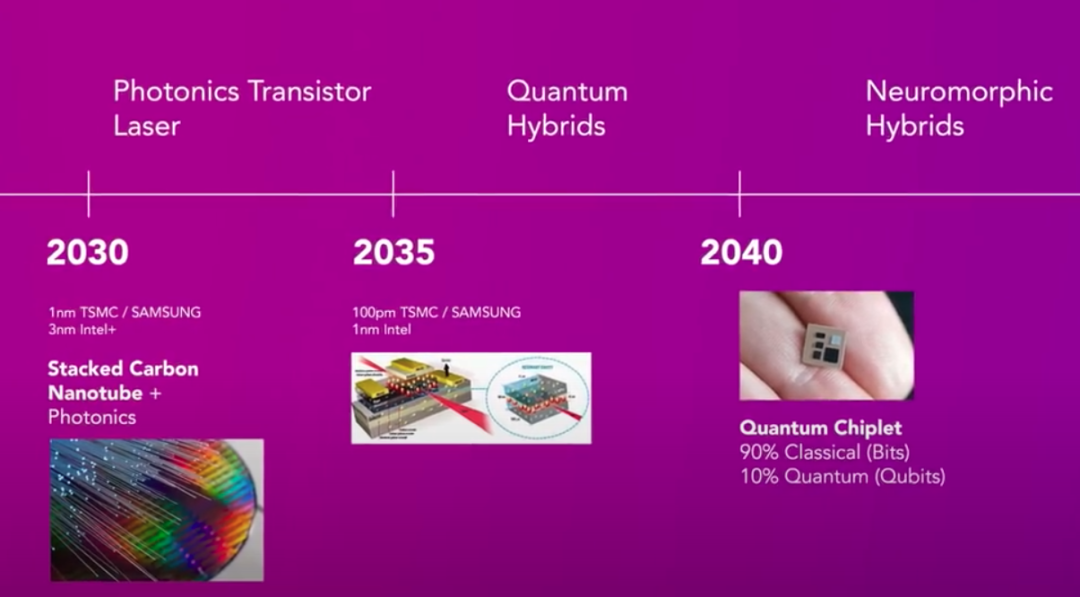

再下一個10年半導體中開始部分用光子取代電子，據說光子可以有更高的帶寬。

然后2035-2040年，就開始引入量子計算：90%的光子比特混合10%的量子比特。

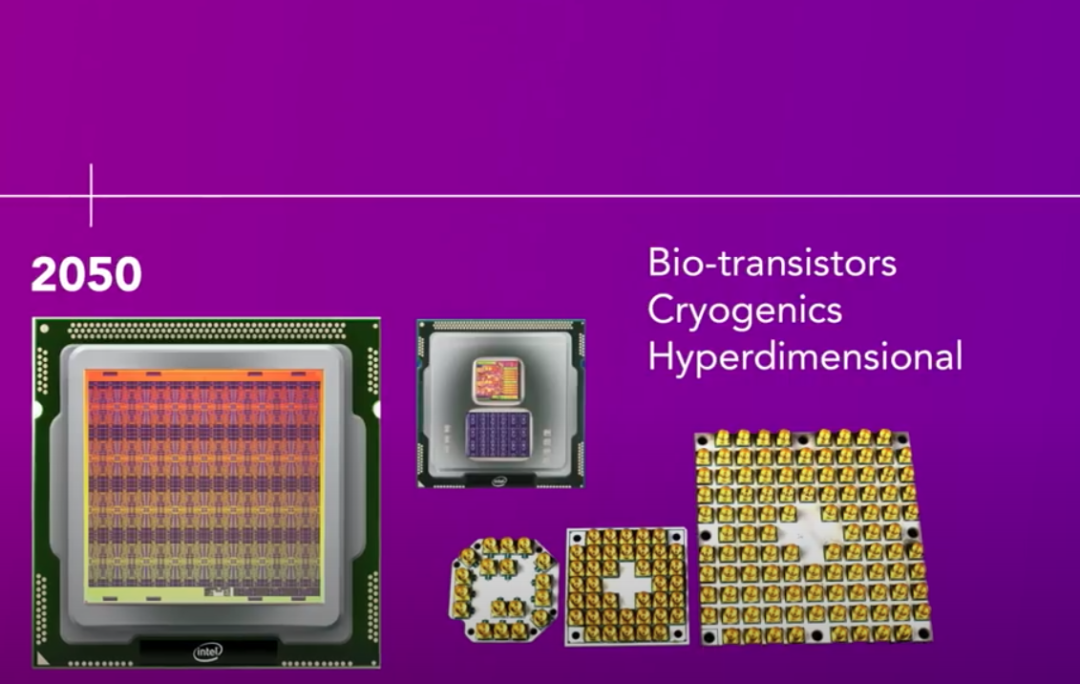

量子計算再牛也還是低等數學(比特計算)，而上帝創造的人腦是1000億的神經元組成的隨機分布式計算和存儲。到2050年，兩者組合起來大概就可以終極一切了：計算個疫苗有沒有效估計就幾毫秒的事，也許隨身帶著它就能直接發現清除所有癌細胞。

傳說一般人類肉身能給大腦供的能量只夠驅動10%的計算能力。

斯嘉麗約翰遜演過一個呂克貝松的電影《Lucy》，講女主角被激活了剩余90%神經元而達到融合天地、穿越物質和能量的超能力。

下邊不知道怎么編了，反正一定要活到那個時候呀。
