簡介

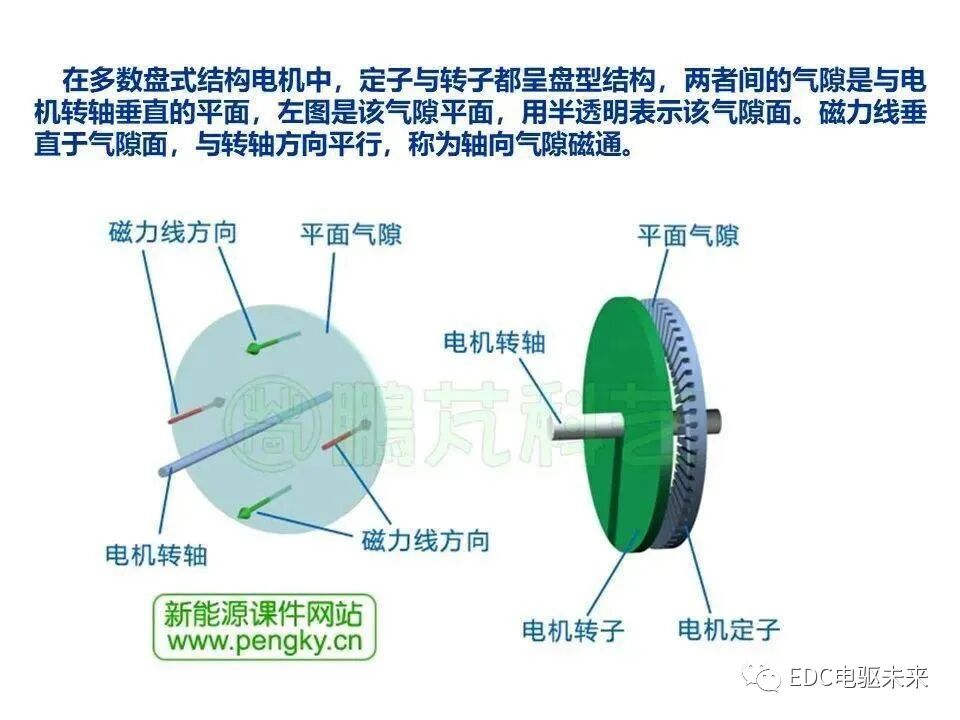

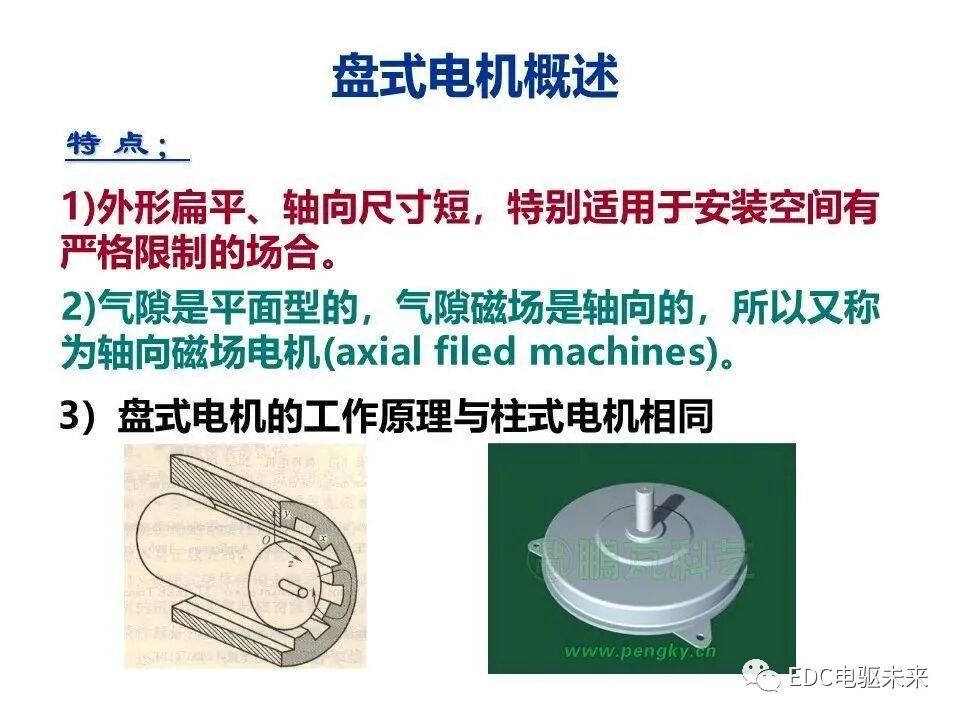

軸向磁場電機的氣隙是平面型的，氣隙磁場是軸向的，所以又稱為盤式電機，也叫圓盤電機。世界上第一臺電機就是法拉第的圓盤發電機。

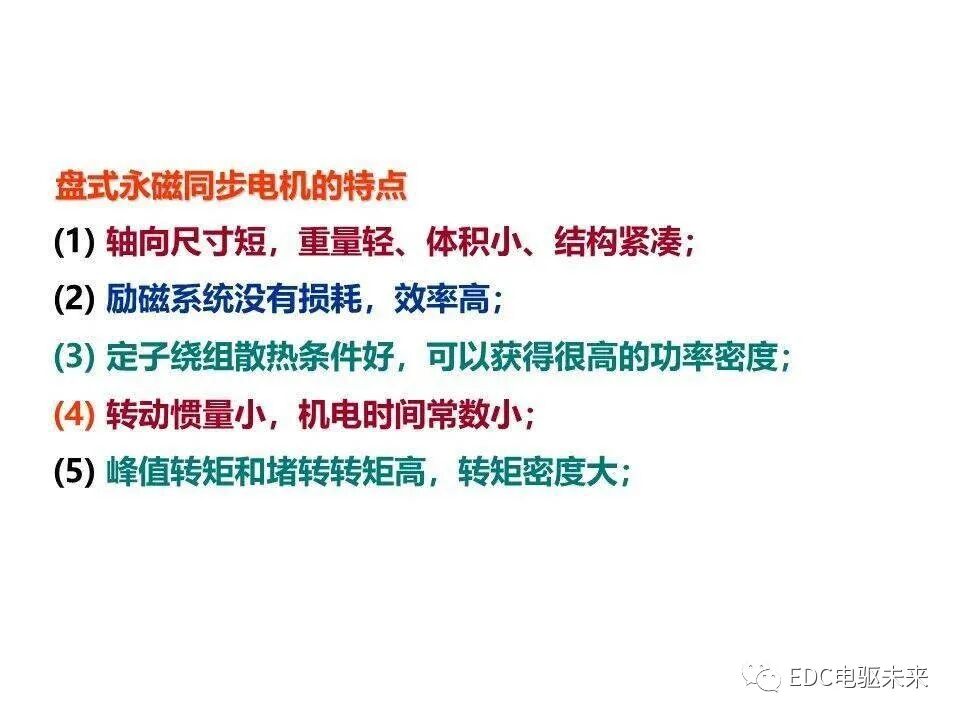

軸向磁場電機結構緊湊、體積小、重量輕、轉矩密度高。

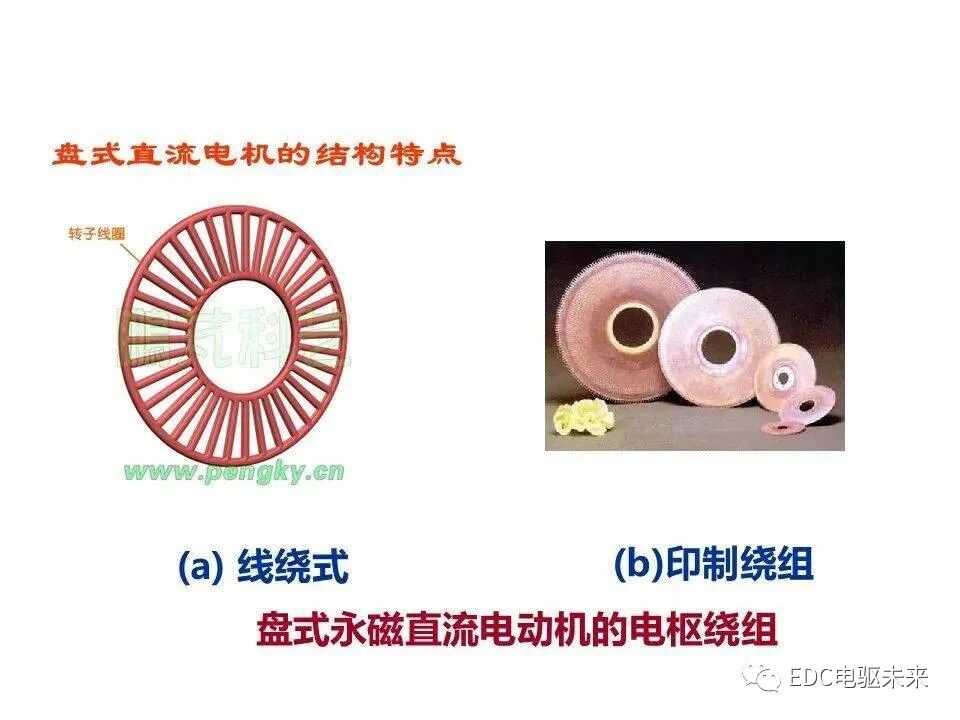

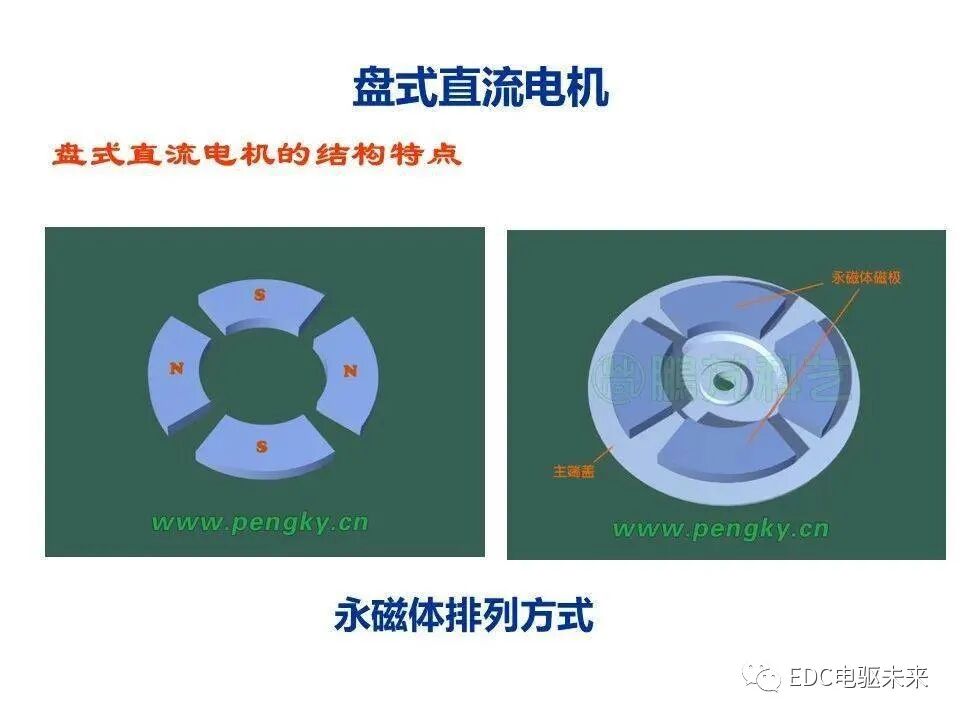

一般電機的轉子和定子是里外套著裝的，軸向磁場電機為了薄，定子在平的基板上，轉子是蓋在定子上的，一般定子是線圈，轉子是永磁體或粘有永磁體的圓盤。

軸向磁場 電機的結構方式

軸向磁場電機是主磁場與沿轉軸方向的電機。

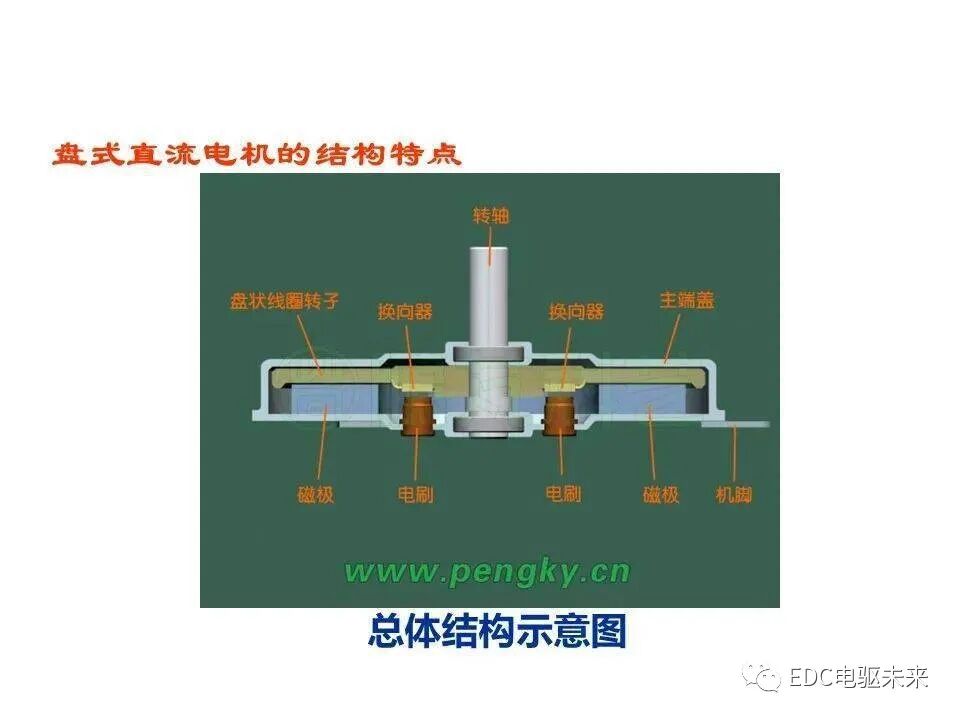

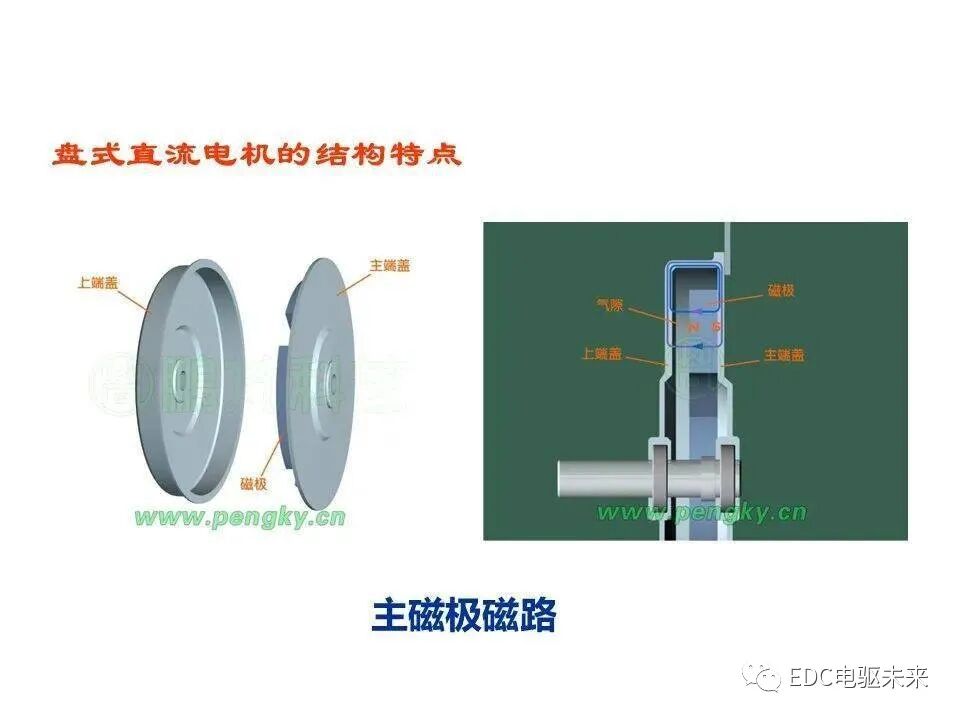

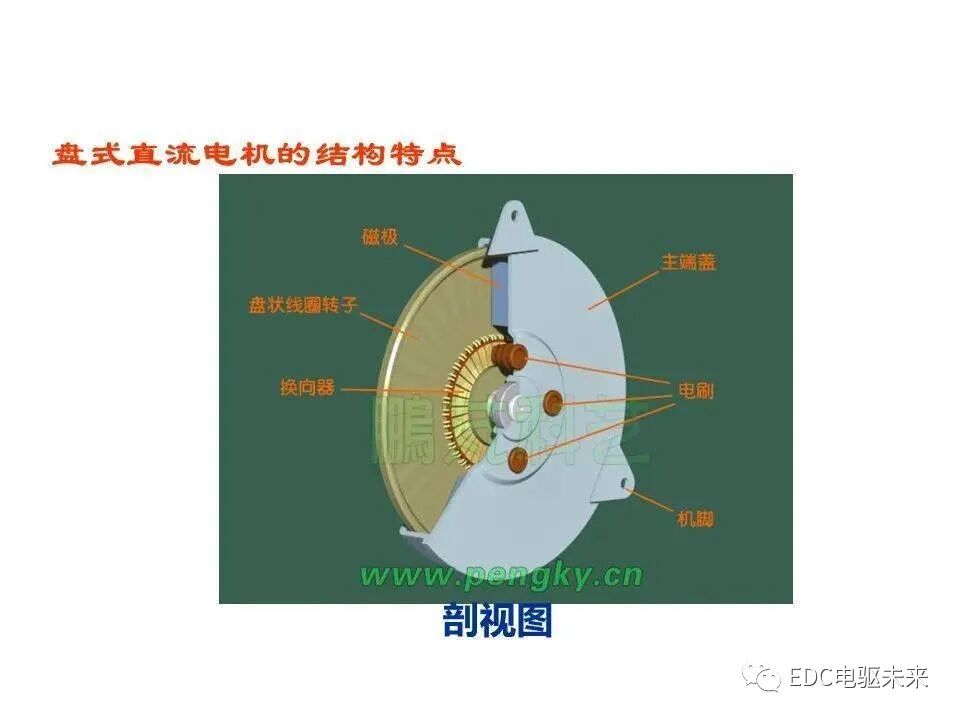

軸向磁場電機與普通電機不同，其磁通方向為軸向，載流導體系徑向放置，定子和轉子鐵心為盤式結構。

軸向磁場電機的缺點是定子和轉子間的磁拉力很大，但采用“夾層”結構，即在兩個定子之間設一個轉子或兩個轉子之間設一個定，即可克服。

研究表明，軸向磁場電機具有較大的功率/重量比，結構扁平，在特定場合下，具有明顯的優點。蕩本結構 理論上每一種徑向磁場電機都有一對應的軸向磁場電機，而后者的磁路和氣隙值更易改變，通常它可有以下幾種結構方式：

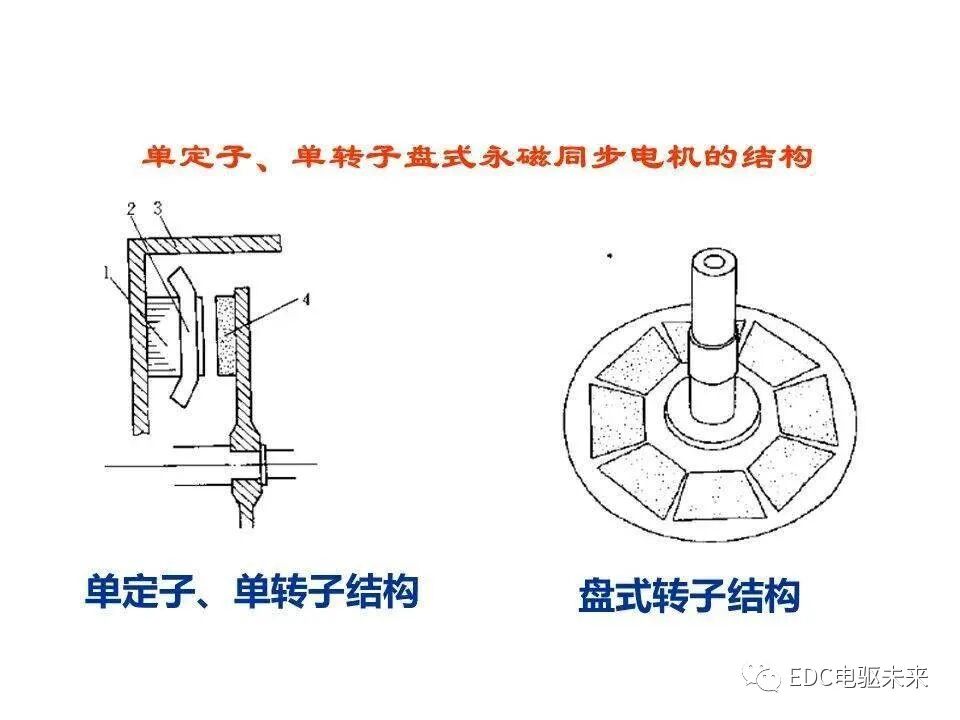

1、一個定子和一個轉子(單面氣隙)

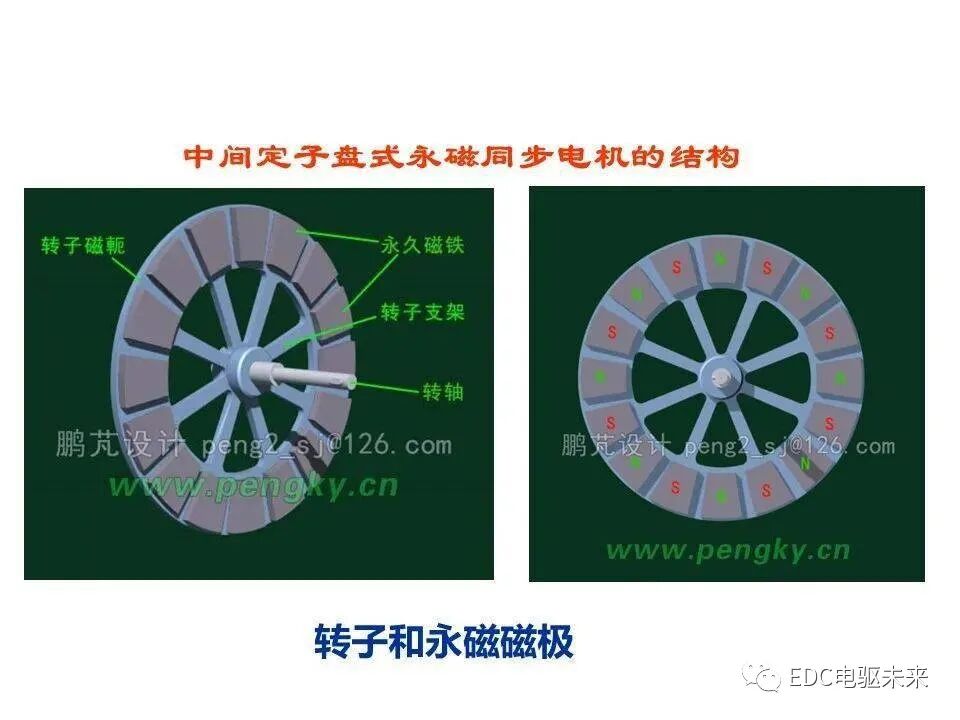

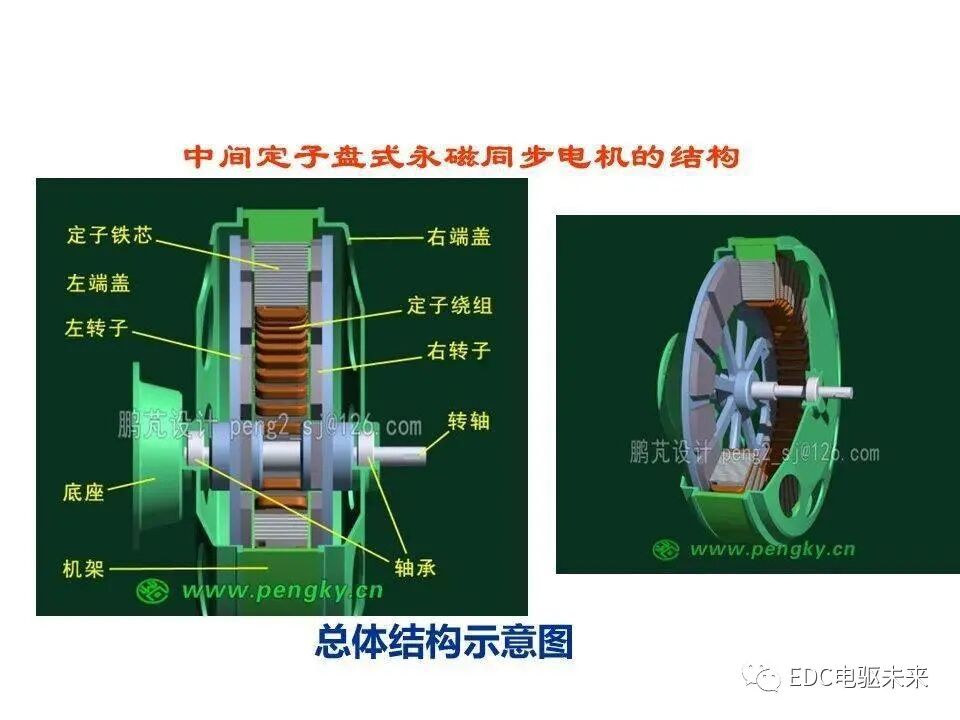

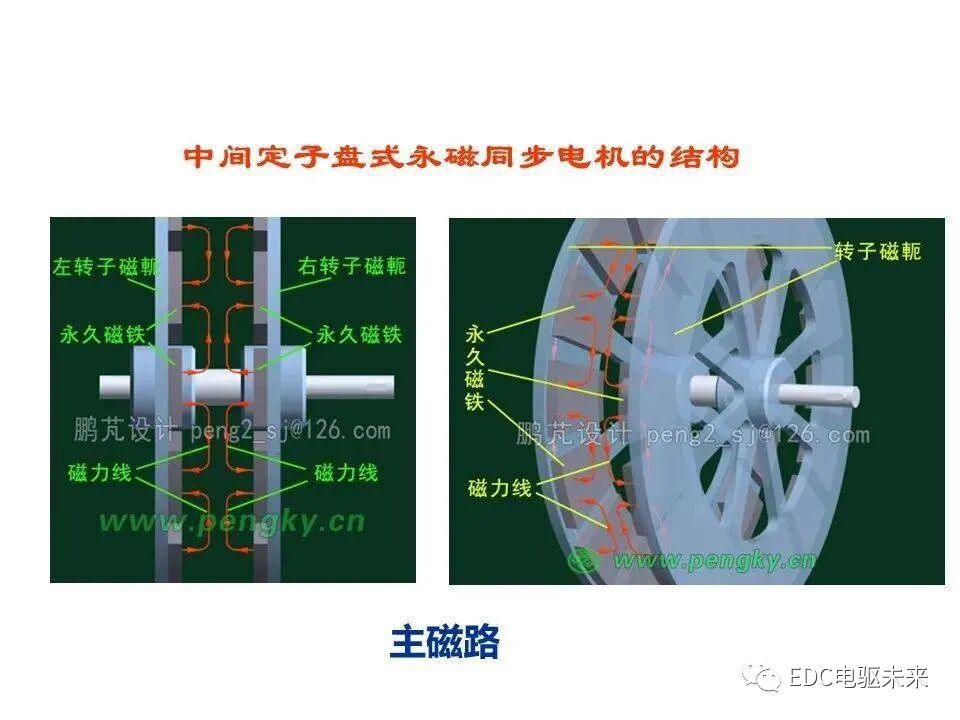

2、兩個轉子，中間一個定子(雙面氣隙)

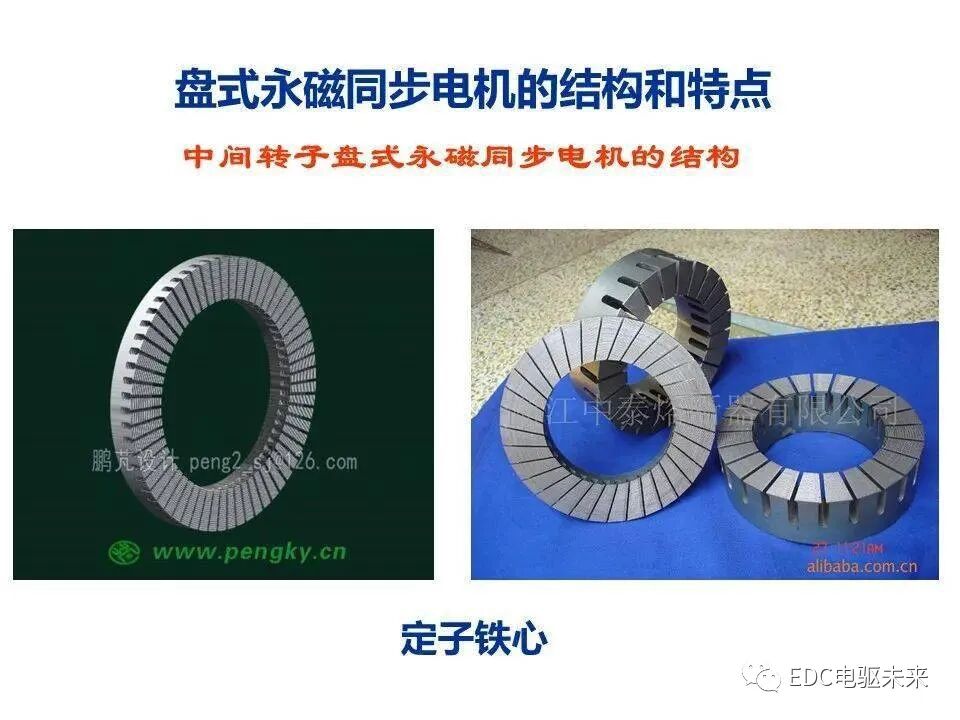

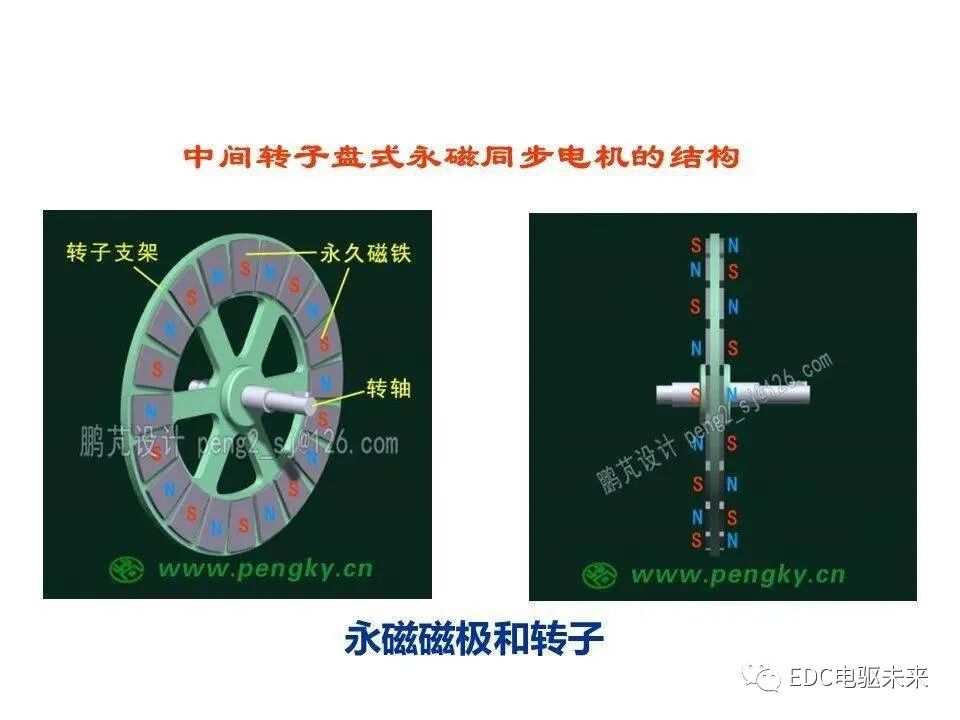

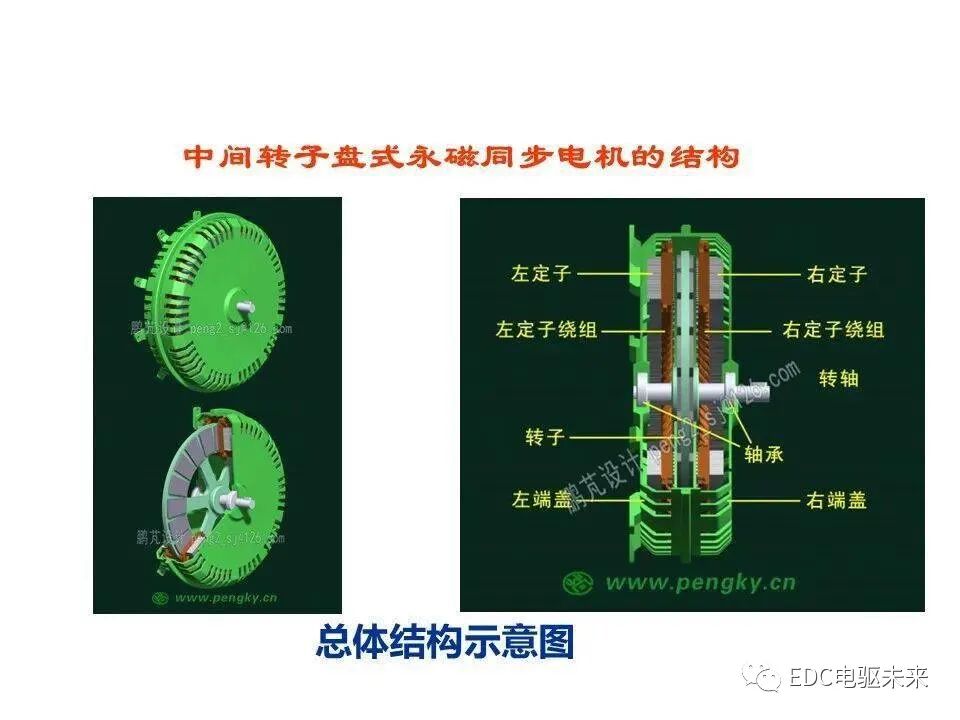

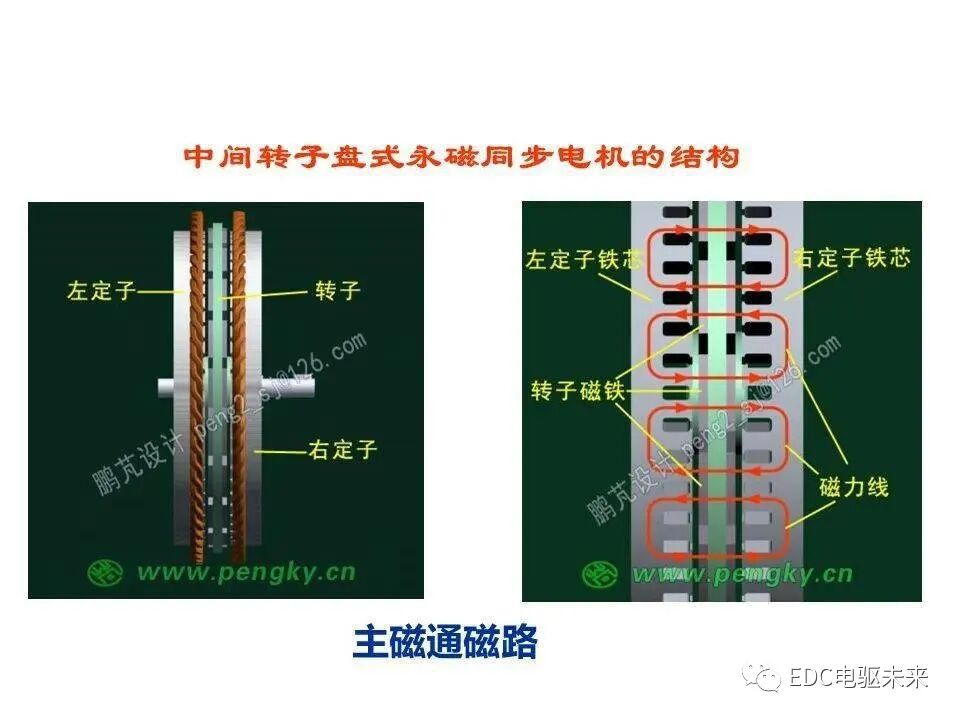

3、兩個定子，中間一個轉子(雙面氣隙)

4、多個定子和多個轉子互相穿插(多面氣隙)

軸向磁場電機與徑向磁場電機

軸向磁場電機具有體積小、重量輕、效率高的特點。

一般電機的轉子和定子是里外套著裝的，軸向磁場電機為了薄，定子在平的基板上，轉子是蓋在定子上的，一般定子是線圈，轉子是 永磁體 或粘有永磁體的圓盤。

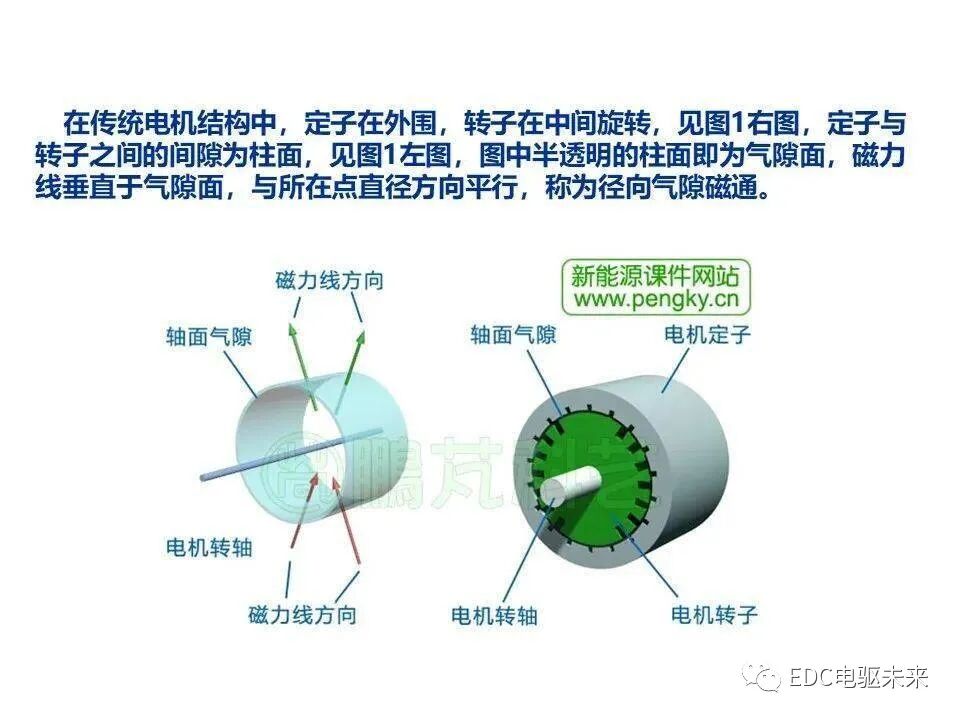

徑向磁場電機是目前廣泛使用的 電機 ，其有效磁場方向為徑向，通過徑向磁場的相互作用來工作——作為發電機發出電流或作為電動機輸出力矩。

優點：

1、從外形上說，徑向尺寸較小

2、從工作形式上說，適用于 交流電機

缺點：

1、從外形上說，軸向尺寸較大

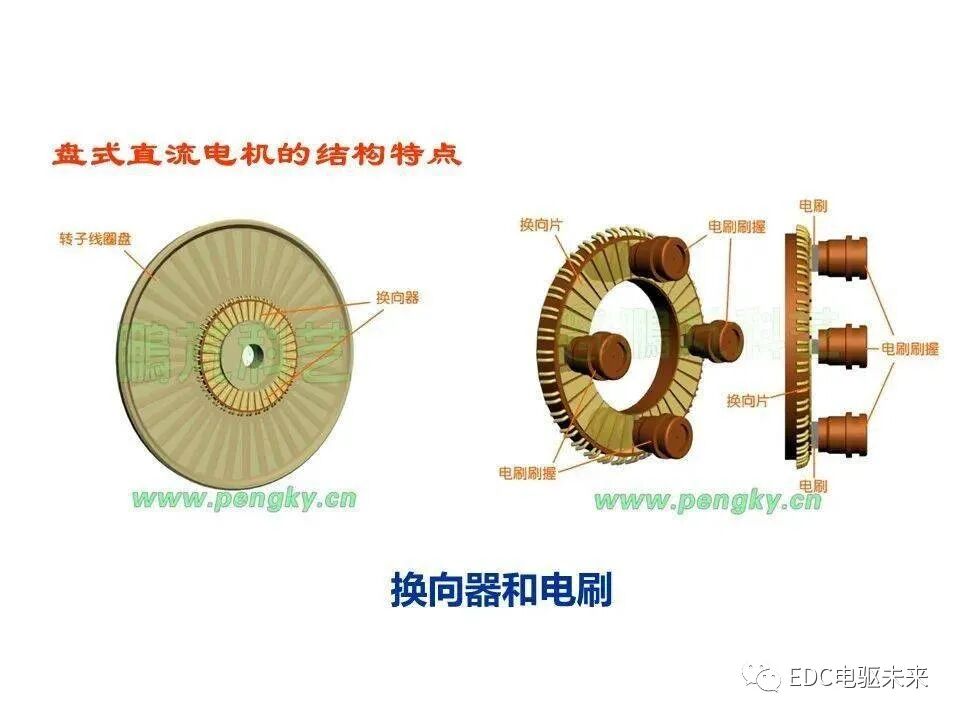

2、交流電機加換向器改造而成的 直流電機 其電流依然有交流電機正弦電流的影子。

軸向磁場電機現狀

像軟驅里的驅動電機就屬于軸向磁場電機。這種電機的特點就是薄，可以在軟驅這種平面轉動的場合使用。可以用在一些特定結構的裝置上面。

軸向磁場電機，國內市場上比較少見，限于技術上的瓶頸，目前也沒有廠商大規模生產。

軸向磁場電機應用前景很廣，比如風力發電方面，如果應用盤式電機則其效率會大大提升，可謂變革性的改變。據國內市場了解，小型風力發電機方面，僅僅是深圳誠遠動力應用了具自主知識產權的軸向磁場電機。

-----------------------------------------------------------------
