50. 耦合電容如何布置？有什么原則？

答：(1)耦合電容主要是讓交流信號通過，而阻礙直流信號

(2)所以其重點在于交流和直流的分界點的頻率，要確保頻率的穩定性，則希望在我們的PCB layout中不要引入其他會影響到該臨界頻率的參數，所以盡可能的讓耦合電容的兩個器件盡可能靠近，走線盡可能粗端，這樣PCB的寄生成分就會比較少

51. 所謂5V TTL器件、5V CMOS器件是指什么含義？

答:  (1)5V TTL和5V CMOS指的是其邏輯高低電平的是分別具備TTL的5V的高低邏輯電平和5V的CMOS的邏輯電平

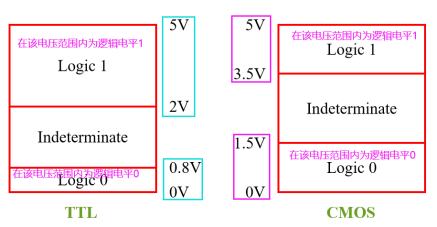

(2)5V TTL和5V CMOS其具體的邏輯電平電壓范圍如下:

52. 這種貼片式的三端子電容是怎么接發，一般器件資料里什么都不說明？

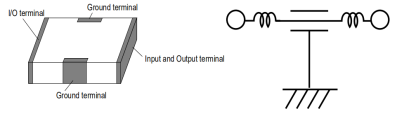

答：(1)三端子電容器連接方式如圖，左右兩端直接串聯在電路里面，另外一端接地

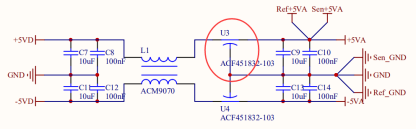

(2) 具體在電路里面的連接如下圖：

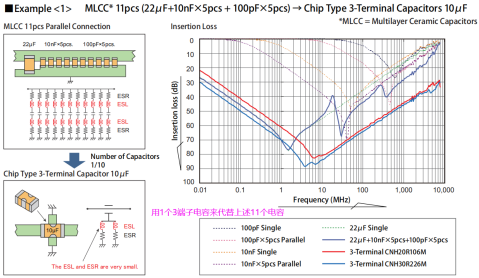

(3)3端子電容省掉了我們傳統而端子電容因為接線等產生的電感所以濾波效果更好，具體如下圖

53. 這個對于交流電路來說  為什么VCC相當于接地呢？

答：(1)對于交流而言，Vcc其△V=0,所以R=△V/△I=0,所以相當于是接地

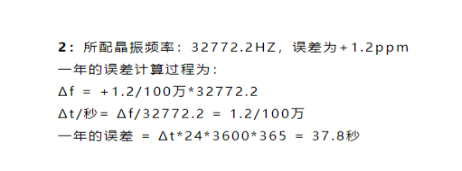

54. 計算晶振工作一年的后的時間誤差，這樣計算是否正確？(正確)

55. EMC是整機做的，還是整機里面的各個線路板都要做呢？

答：

(1) EMC是針對于整機的

(2) EMC=EMI+EMS

(3) EMC是一個產品在上線前必須通過的測試

(4) EMI是防止自己輻射的信號干擾到別人

(5) EMS是我能夠不受別人的EMI所干擾

(6) EMS防護主要是通過GDT,MOV,TVS等器件組合實現

(7) EMI濾波主要是通過X,Y電容，差模共模電容，共模電感，電感，磁珠，電容等綜合實現

本章小結

本章通過100個問答的形式，對電子設計中的一些一些基本概念做了詳細的解答，旨在讓學習者通過這100個問答，在做具體項目的電子設計之前，對所做的項目做一個宏觀的把控，避免走入不必然的誤區。
