以下資料僅供參考，現有的數控系統一般有自動倒角功能，不需要再做復雜的計算）

直徑Φ  倒角量 a   角度θ    正切函數tan  θ 正弦函數 sin θ 余弦函數 cos θ 圓弧半徑R    乘以號x

除以號÷  先運算(  )內結果,再運算【  】,再運算全式

一、外圓倒斜角計算公式

例子：Φ 30直徑外端倒角1.5x60°

程式：Go X32 Z2

1，倒角起點直徑X=  Φ-2xaxtanθ°                         X=30-2x1.5x1.732=24.804          G1 X24.804  Z0   F0.2

2，倒角起點長度Z=0                                             其中tan60°由數學用表查出        G1 X30 Z-1.5  F0.15

3，倒角收點直徑X=  Φ；                                                                                         G1 Z-50

4，倒角收點長度Z=  -a                                                                                              。。。。。。

二、內圓倒斜角計算公式

例子：Φ 20孔徑外端倒角2x60°

程式：Go X18 Z2

1，倒角起點直徑X=  Φ+2xaxtanθ°                     x=20+2x2x1.732=26.928                 G1 x26.928  Z0   F0.2

2，倒角起點長度Z=0                                                                                                  G1 X20   Z-2  F0.15

3，倒角收點直徑X=  Φ；                                                                                            G1 Z-30

4，倒角收點長度Z= -a                                                                                                  。。。。。。

三、外圓倒圓角計算公式

例子：Φ 35直徑外端圓角R3

程式：Go X36 Z2

1，倒角起點直徑X=  Φ-2*R     X=35-2x3=29                                                    G1  X29   Z0  F0.2

2， 倒角起點長度 Z=0                                                                                                     G3 X35 Z-3 R3  F0.15

3，倒角收點直徑X=  Φ；                                                                                               G1 Z-30

4，倒角收點長度Z=  - R                                                                                                  。。。。。。

四、內圓倒圓角計算公式

例子;    Φ 20孔徑外端圓角R2

程式：G0 X18 Z2

1，倒角起點直徑X=  Φ+2*R                   X=20+2x2=24                                                 G1 X24 Z0 F0.2

2， 倒角起點長度 Z=0                                                                                                     G2 X20 Z-2 R2 F0.1

3，倒角收點直徑X=  Φ；                                                                                               G1 Z-25

4，倒角收點長度Z=  - R                                                                                                。。。。。。

五、G90、G92數控指令R錐度值的計算：

 例子：大端Φ 35小端Φ32錐體長20 牙長16mm讓刀3mm加工

1、計算圖上錐度比例值：

（32-35）/20=-0.15                       程式;G0 X37 Z3

（起始端直徑 - 收點端直徑）÷錐體長度

G92 X33.8 Z-16 R-1.425 F2

2、計算G92實際R值（車牙時，起始端至收點端的半徑差）：-0.15X1/2X（16+3）=-1.425                X33.1

錐度比例值x1/2x（有效牙長度+讓刀位置）                                                                                           X32.6

3、G92的收刀點直徑：                                                35+（-0.15X(20-16））-2X1=32.4                 X32.4

錐體收點端直徑+錐度比例值x（錐體長度—有效螺紋長度）—2x牙高                                                      。。。。。

六、球冠的高度計算公式：

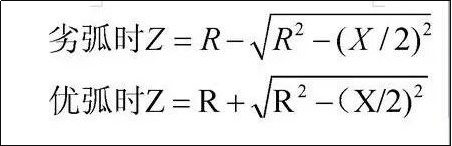

1、當截面為劣弧時。球冠高度= R-【R2-（X/2)2)】的方差的平方根

2、當截面為優弧時。球冠高度=R+【R2-（X/2)2)】的方差的平方根

例如：Φ 35外徑前端車制一個R50的圓弧面
           弓高=R50-【R50乘方-（35/2)乘方】的方差的平方根=3.162
程序：S800 M3G99T0101
        G0 X36 Z2
        G71 U2 R1  F0.25
        G71 P10  Q40  U0.8  W0.1
        N10  G0  X0
        N20  G1 Z0
        N30  G3  X35 Z-3.162 R50
        N40  G1 X36
        G70  P10  Q40 S1500 F0.1
        G0 X100 Z50
        M5
        M30
例如：Φ 40棒料車制尾柄為 Φ 18 的 R20的球體
          弓高=R20+【R20乘方-（18/2)乘方】的方差的平方根=37.86
程序：S800 M3G99T0101
      G0 X41 Z2
      G71 U2 R1  F0.25
      G71 P10  Q40  U0.8  W0.1
      N10  G0  X0
      N20  G1 Z0
      N30  G3  X40 Z-20 R20
      N40  G1 X41
      G70  P10  Q40 S1500 F0.1
      G0 X100 Z50
      T0202
      G0 X44 Z-37.86
      G72 W2.5 R0  F0.25
      G72 P50  Q80  U0.8  W0
      N50  G0 Z-20
      N60  G1 X40
      N70  G3  X18 Z-37.86 R20
      N80  G1 Z-37.86
      G70  P50  Q80 S1500 F0.1
      G0 X100 Z50
      M30

七、錐體與球體結合體的接點計算：

1、頂端 X=0  Z=0

2、圓弧與錐體相切點 X=2xRxcosθ°

                                Z= -（1-Sinθ°）xR

收點端 X=錐體大端Φ   Z= -(Φ-切點X)÷2÷tanθ+切點的Z

例如：Φ32棒料車制一個前端為R3的60度頂尖

      圓弧與錐體切點X=2*3*0.866=5.196

                              Z=-（1-0.5）*3=-1.5

                              錐大端=32

                              錐體大端=-（32-5.195）÷2÷ 0.57733+（-1.5）=-24.713

程序：S700 M3G99T0101
        G0 X32.5 Z2
        G71 U2 R1  F0.25
        G71 P10  Q40  U0.8  W0.1
        N10  G0  X0
        N20  G1 Z0
        N30  G3  X5.196 Z-1.5 R3
        N40  G1 X32 Z-24.713

  G70  P10  Q40 S1500 F0.1
        G0 X100 Z50
        M5
        M30

八、錐臺圓角的計算：

1、起始端X  =Φ-2R【 (1-sin θ)*tanθ-cos θ】Z=0

2、切點 X  =Φ+2R (1-sin θ)*tanθ      Z =-（1-Sinθ）*R

3、收點X=錐體大端直徑Φ    Z = -(Φ-切點X)÷2÷tanθ+切點的Z（也就是錐長）

九、大圓弧R與小圓弧 r  的接合：

1、起始端 X=0  Z=0

2、切點X   Z見上圖

3、收點X  =Φ  Z=見上圖

例如直徑100棒料車R80大球端，r10卷邊

S500M3T0101G99

G0 X102 Z2

G71 U2.5 R1 F0,25

G71 P10 Q50 U0.8 W0.2

N10 G0 X0

N20 G1 Z0

N30 G3 X91.428 Z-14.347 R80

N40 G3 X100 Z-22.554 R10

N50 G1 Z-23

G70 P10 Q50 S800 F0.12

G0 X150 Z50

M5

M30
