南京大學高冠道/潘丙才教授課題組《Nat. Commun.》：超聲激活聚四氟乙烯壓電催化活性
圖1
活性氧物種（ROS）的可控生成在生物、化學和環境等領域具有重要的作用。特別是在聲動力學過程中，憑借高組織穿透性和定向引導特點，壓電催化（piezoelectric catalysis）可原位高效產生ROS。然而，目前報道的壓電ROS催化劑壓電系數較低（3-105 pC/N），或對環境安全有害（如PZT中的Pb）、化學穩定性差，限制了壓電催化的發展。因此，開發新型壓電材料是亟待解決的挑戰。近期，高冠道教授課題組等人開發了可誘導傳統惰性的聚四氟乙烯（PTFE）顆粒形成壓電駐極體（electret）方法。研究顯示，對PTFE駐極體進行連續超聲輻照可產生ROS，并且其產生速率顯著高于已見報道的壓電催化劑。該項研究顛覆了人們對惰性PTFE的認知，也開辟了惰性PTFE在環境污染治理、殺菌消毒領域的新應用。
PTFE的活化過程及機制：PTFE化學性質極其穩定，被廣泛應用于嚴苛條件下的工業裝備、實驗設備、醫療器械及家用廚房用品等。同時PTFE作為一種典型的非極性聚合物駐極體材料，能夠長期存儲電荷并具有巨大的壓電系數。研究人員在一次實驗中偶然發現，PTFE在超聲作用下具有良好的壓電催化性能。因此，研究人員對PTFE顆粒以及薄膜進行超聲輻照，再利用壓電力顯微鏡（PFM）來檢測被活化的PTFE的壓電性能。PFM表征顯示，被超聲輻照的PTFE可誘導產生強大的局部壓電性能。這是因為在超聲激活PTFE過程中，超聲波能夠促使汽泡的形成和崩塌，而瞬間崩塌的超聲空化氣泡又能產生極端高壓（約100 Mpa）和電場（約100 kV/m）。這些瞬態、高頻的超高超聲壓力可以使PTFE產生永久的結構缺陷（結構電荷）；另一方面，并發產生的電場能夠極化PTFE的缺陷進而產生極化電荷并被俘獲在PTFE結構缺陷里，最終形成壓電駐極體（圖2）。

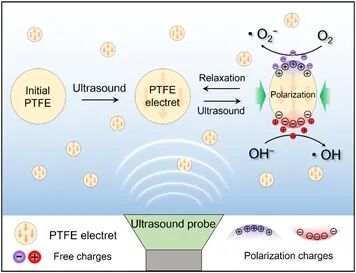

圖2 超聲活化PTFE示意圖

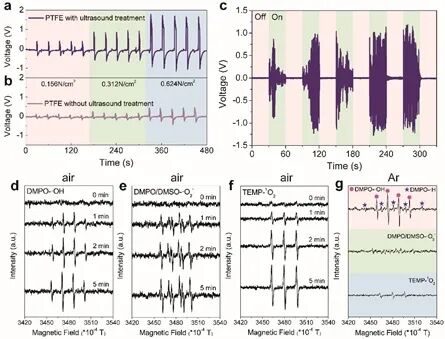

進一步，本研究通過施加外力并測量開路電壓來揭示 PTFE 駐極體的壓電特性（圖 3a、b）。隨著外加壓力從 0.156 增加到 0.624 N/cm2，開路電壓從 0.5 V增加到 1.8 V。此外，活化的PTFE膜在超聲波的作用下能產生可重現的壓電電壓（圖 3c）。這揭示了惰性的PTFE超聲催化活性的基本過程及機制，包括1）PTFE在超聲壓力場下的駐極化活化，以及2）高頻超聲壓力波持續刺激壓電PTFE駐極體產生迅速交變的內部電場，從而驅動電荷到PTFE/水界面并最終產生ROS（圖 3d, e, f）。
圖3 PTFE駐極體的壓電性能和ROS產生過程

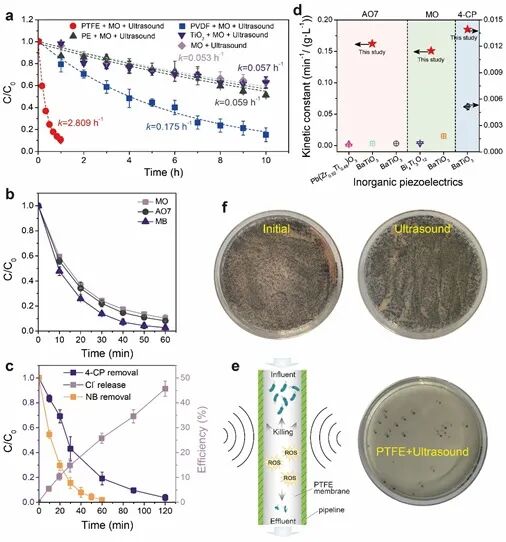

PTFE壓電催化產生ROS的潛在應用：ROS在環境、化學以及生物醫藥領域具有廣泛應用。例如，PTFE在超聲作用下能分解甲基橙、酸性橙7、亞甲基藍、四氯酚以及硝基苯等多種污染物。與傳統有機和無機壓電材料對比發現，PTFE分解甲基橙的準一級速率常數是經典的有機壓電材料PVDF的16倍以上，也遠高于目前文獻報道的無機壓電材料Pb(Zr0.52Ti0.48)O3，Bi4Ti3O12和BaTiO3。同時實驗結果表明，超聲輻射10 min，PTFE膜能顯著抑制細菌的生長，抑制率可達99.7%。以上結果表明，超聲活化的PTFE展現出了優異的壓電催化性能，在環境污染治理中具有廣闊的應用前景。
圖4 PTFE壓電催化的潛在應用
上述研究以“Ultrasonic activation of inert poly(tetrafluoroethylene) enables piezocatalytic generation of reactive oxygen species”為題于2021年6月9日在線發表在Nature Communications 。論文第一作者為博士生王炎鋒，通訊作者為高冠道教授。共同作者包括現代工程與應用科學學院2020屆碩士畢業生徐燁明、環境學院2020屆碩士畢業生董上上，以及南京大學現代工程與應用科學學院王鵬教授、魯振達教授、吳迪教授，化學與化工學院葉德舉教授，南開大學陳威教授、哈佛大學Chad Vecitis教授以及團隊帶頭人潘丙才教授。南京大學現代工程與應用科學學院張善濤教授，化學與化工學院沈群東教授，物理學院屠娟教授以及環境學院王偉偉博士參與了論文討論，現代工程與應用科學學院博士生席中男和李晨博士對PFM測試做出了貢獻。研究得到了國家自然科學基金、國家重點研發項目以及江蘇省科技廳的資助。
原文鏈接：
https://doi.org/10.1038/s41467-021-23921-3
來源：南京大學新聞網
相關進展
南京大學張煒銘/潘丙才課題組在氧化石墨烯膜限域分離策略及其水處理應用方面取得新進展
四川大學CEJ：等離子體輔助固相剪切碾磨技術制備選擇性激光燒結用聚合物基球形復合粉體--從理論到壓電應用
免責聲明：部分資料來源于網絡，轉載的目的在于傳遞更多信息及分享，并不意味著贊同其觀點或證實其真實性，也不構成其他建議。僅提供交流平臺，不為其版權負責。如涉及侵權，請聯系我們及時修改或刪除。郵箱：info@polymer.cn
誠邀投稿
歡迎專家學者提供稿件（論文、項目介紹、新技術、學術交流、單位新聞、參會信息、招聘招生等）至info@polymer.cn，并請注明詳細聯系信息。高分子科技?會及時推送，并同時發布在中國聚合物網上。
歡迎加入微信群 為滿足高分子產學研各界同仁的要求，陸續開通了包括高分子專家學者群在內的幾十個專項交流群，也包括高分子產業技術、企業家、博士、研究生、媒體期刊會展協會等群，全覆蓋高分子產業或領域。目前匯聚了國內外高校科研院所及企業研發中心的上萬名頂尖的專家學者、技術人員及企業家。
申請入群，請先加審核微信號PolymerChina （或長按下方二維碼），并請一定注明：高分子+姓名+單位+職稱（或學位）+領域（或行業），否則不予受理，資格經過審核后入相關專業群。
點
這里“閱讀原文”，查看更多
工程師必備
- 項目客服
- 培訓客服
- 平臺客服
TOP
