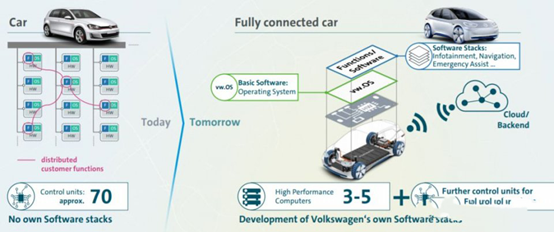

2018年8月，大眾集團宣布將投入35億歐元為整個產品系列開發一種名為"VW.OS"的新軟件操作系統。該系統將從2020年起在大眾品牌的電動汽車上推出，這些新車將擁有一種全新的電子結構，用于自動駕駛功能。大眾的這一波操作，一石激起千層浪，引發了整個行業的震動。有很多好事者也要跟進，好像不做自己的操作系統就快活不下去了，今天我們就來一起討論一下操作系統的問題。
大家日常生活中接觸到的操作系統有很多種，比如Windows，Linux，Android，IOS等等。可是，操作系統究竟指的是什么呢？
操作系統(Operating System，簡稱OS)是管理計算機硬件與軟件資源的計算機程序。
請注意這里面的兩個關鍵詞：
管理和程序
。
操作系統要完成的任務首先是管理，具體如下：
1. 進程管理，其工作主要是進程調度，在單用戶單任務的情況下，處理器僅為一個用戶的一個任務所獨占， 進程管理的工作十分簡單。但在多道程序或多用戶的情況下，組織多個作業或任務時，就要解決處理器的調度、 分配和回收等問題 。
2. 存儲管理分為幾種功能：存儲分配、存儲共享、存儲保護 、存儲擴張。
3. 設備管理分有以下功能：設備分配、設備傳輸控制 、設備獨立性。
4. 文件管理：文件存儲空間的管理、目錄管理 、文件操作管理、文件保護。
5. 作業管理是負責處理用戶提交的任何要求。
操作系統從本質上是一種軟件程序，是由代碼編譯而產生的。
操作系統的種類很多，有很多種分類方法。按照操作系統的原始內核的類型可以分為兩個大類，Unix家族和MicroSoft家族，以下是一個網上找到的區分方法，從中可以看出，Unix是大部分我們常見的操作系統的始祖，包括IOS和Android：
|
|
|
|
|
A/UX、AIX、HP-UX、IRIX、LynxOS、SCO OpenServer、Tru64、Xenix、Solaris、OS/2
|
|
|
BSD/OS、FreeBSD、NetBSD、NEXTSTEP、Mac OS X、iOS、OpenBSD、SUN OS、 OpenSolaris
|
|
|
GNU、Linux、Android、Debian、Ubuntu、Red Hat、Linux Mint、Minix、QNX、GNU/Linux、GNU/Hurd、Debian GNU/Hurd、 GNU/kFreeBSD、 StartOS
|
|
|
DOS、MS-DOS、Windows、React OS
|
從功能角度分析，分別有實時系統、批處理系統、分時系統、網絡操作系統等。
從運行環境來說，還可以分為
嵌入式操作系統和非嵌入式操作系統
。這里要著重說明一下，嵌入式系統不等于嵌入式操作系統。
嵌入式系統，Embedded System ，是一種“完全嵌入受控器件內部，為特定應用而設計的專用計算機系統”，根據IEEE（美國電氣和電子工程師協會）對其定義是用于控制、監視或者輔助操作機器和設備的裝置，是一種專用的計算機系統；嵌入式系統作為裝置或設備的一部分，它是一個控制程序存儲在ROM中的嵌入式處理器控制板。
而嵌入式操作系統是嵌入式系統中的一個組成部分。是負責進行系統管理的軟件程序，是一個內置了固定應用軟件的巨大泛用程序。
對于汽車來說，我們使用的操作系統都基本可以歸類為嵌入式操作系統這個類別。鑒于汽車控制的實時性要求較高的特點，車上控制器使用的操作系統一般都是實時操作系統（RTOS，Real Time Operating System ）。
RTOS是指當外界事件或數據產生時，能夠接受并以足夠快的速度予以處理，其處理的結果又能在規定的時間之內來控制生產過程或?qū)μ幚硐到y(tǒng)做出快速響應，調度一切可利用的資源完成實時任務，并控制所有實時任務協調一致運行的操作系統。提供及時響應和高可靠性是其主要特點。
下面介紹幾個汽車控制領域常見的操作系統。
OSEK，是指德國的汽車電子類開放系統和對應接口標準（open systems and the correspondinginterfaces for automotive electronics）。
而OSEK OS則是遵循OSEK標準的OS。OSEK-OS是個靜態的操作系統，不支持在運行過程中動態更改，用戶在產生特定的kernel之間，必須確定所需要資源的準確數目。因?yàn)槠浜?jiǎn)單可靠，從而在汽車行業中曾經得到了廣泛的應用，直至今日，還有大量的控制器的OS是遵循OSEK標準的。
現在的AutoSAR標準其實就是從OSEK標準演進來的。
Android是基于Linux內核的操作系統，也曾經和Linux基金會因?yàn)閮?nèi)核問題產生過分歧。
雖然Android基于Linux內核，但是它與Linux之間還是有很大的差別，比如Android在Linux內核的基礎上添加了。
自己所特有的驅動程序。其實實際上選擇linux內核的手機系統很多，記得前幾年就見過三星的一款linux內核的手機，并且那款手機保持了linux系統的大部分特征，所以用起來感覺就像一個小巧的linux系統。
Android雖然是為移動設備開發的，但是目前已經廣泛用到了汽車的娛樂系統中。這樣的好處是車機可以移植很多手機上的APP。

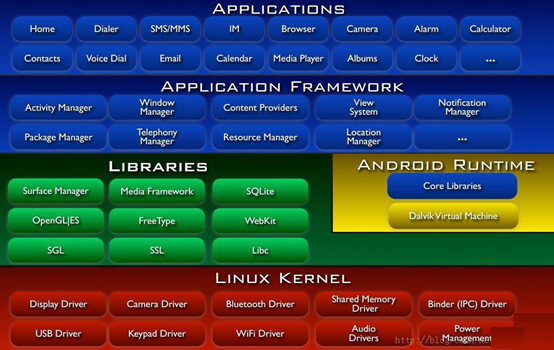

下面的圖是Android系統的架構圖。大家可以看一下，想想其中的任何一個模塊如果要做需要多少工作量。據說Android系統目前的代碼行數已經超過了一億行。按照大型軟件開發中每個軟件人員的平均產出工作量——100~200行/月來計算，需要多少個人月的工作量才能完成。
注：這里的產出量包括了前期的設計、編碼和驗證等工作。不是純粹的Coding的工作量。

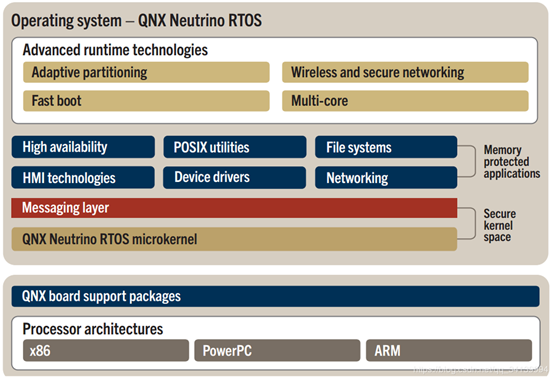

Blackberry（黑莓，也就是生產曾經紅極一時的黑莓手機的公司）的QNX操作系統,是一種商用的遵從POSIX規范的類Unix實時操作系統，目標市場主要是面向嵌入式系統。它可能是最成功的微內核操作系統之一，成立于1980年，目標市場主要是嵌入式系統。
目前很多域控制中都是采用QNX系統的。
POSIX不是操作系統，是一種標準，Portable Operating System Interface of Unix.，可移植操作系統接口。X表示其是對Unix API的傳承。
POSIX標準由IEEE（電氣和電子工程師協會）發布，定義了操作系統應該為應用程序提供的接口標準，是IEEE為要在各種UNIX操作系統上運行軟件而定義的一系列API標準的總稱。
POSIX的誕生和Unix的發展是密不可分的。當年最早的Unix，源代碼流傳出去了，加上早期的Unix不夠完善，于是之后出現了好些獨立開發的與Unix基本兼容但又不完全兼容的OS，通稱Unix-like OS。這樣版本混亂的情況導致相互之間的競爭和不兼容之處越來越多，給軟件的可移植性帶來很大困難，對Unix的發展極為不利。為了提高兼容性和應用程序的可移植性，結束混亂局面，IEEE提出了POSIX標準，POSIX在源代碼級別上定義了一組最小的Unix(類unix）操作系統接口。
這套標準涵蓋了很多方面，比如Unix系統調用的C語言接口，shell程序和工具、線程和網絡編程等。POSIX標準意在期望獲得源代碼級別的軟件可移植性。為一個POSIX兼容的操作系統編寫的程序，可以在任何其他POSIX操作系統上編譯執行。POSIX現在已經發展成為一個非常龐大的標準族，并不局限于Unix, 一些其他的操作系統，如Microsoft windows NT, Linux等都支持或者部分支持POSIX標準。

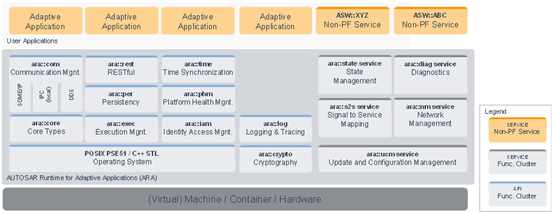

Adaptive AutoSAR的架構模型
再來看一下Adaptive AutoSAR的架構模型。具體的細節就不解釋了，網絡上有很多專門講解Adaptive AutoSAR的課程。

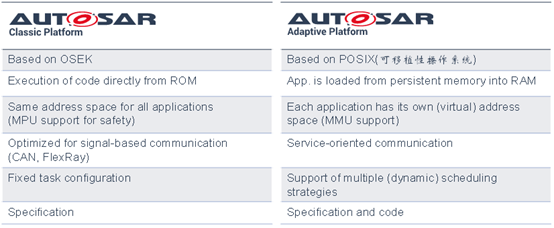

這里只想說明一下在我看來Adaptive AutoSAR（AP）與Classic AutoSAR（CP）的主要區別。
1. AP不但是一種標準，還包含了代碼層面的規定，而代碼是基于C++的
3. AP主要是為了面向服務的功能而設計的，是為了支持所謂的SOA（Service Oriented Architecture）
汽車行業的軟件和操作系統生態

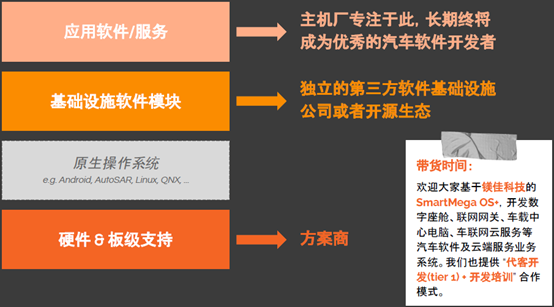

下面借用一下鎂佳科技的莊總的一頁P(yáng)PT來說明一下汽車行業的軟件和操作系統生態。
（希望莊總不要介意，你的帶貨信息也都保留著，如果想給我一些廣告費用的話，我也不會拒絕的 ）
底層的Driver層，也就是硬件直接相關的驅動層，各個芯片供應商基本都會提供一部分的，Tier1會把這個層級集成的很好，OEM完全沒有必要做。
對于操作系統層級，想去重新弄一個也是不太現實的，我相信所謂的VW.OS應該也是基于某個從UNIX派生出來的系統改造或者深度定制的。一個好的OS不是花錢就能做出來的，這個需要真正的大牛和強大的團隊來共同構建的，即使是這樣，也是需要巨大的資金投入加上不斷的迭代升級的，絕非一日之功可完成。而且，硬件供應商應該會把這部分和Driver層集成的很好，沒有必要自己做的。
上層的基礎設施軟件模塊，也就是所謂的MiddleWare（中間件）才是各家需要真正關注的，好的MiddleWare可以讓系統的效率最大化，而這層的工作也是需要長期大量投入的，對于OEM來說，如果想要做，一定要三思而后行。因?yàn)橥度氪螅芷陂L(zhǎng)。而且市場上有一些供應商的產品已經很不錯了。
應用軟件&服務層才是OEM應該專注的，這一層的能力將成為OEM的核心競爭力的重要來源。而這一層的來源只有兩個：OEM自己做，或者讓第三方（也可能是某些硬件供應商）來做，并且集成。應用軟件（Application）的集成也是一個復雜的工作，汽車不是手機，輸入輸出的組合太多了，而且涉及到生命安全，如果輕視集成工作，一定會遭受巨大的損失。
1. 不是所有的OEM都需要自己搞操作系統，如果你的規模足夠大，自己的OS可以從經濟角度來說更劃算的話，搞一個操作系統也未嘗不可，但是一定要慎之又慎，有些事情不是錢就可以搞定的。
2. 對于廣大的中小OEM來說，最經濟的方式還是遵循現在社會的基本原則：分工合作。沒有人可以垂直整合所有的供應鏈，即使特斯拉自己搞芯片，也只是搞核心的一部分，不可能所有的IC都自己去搞。一個OEM再?gòu)?qiáng)大也無法和整個社會去比拼效率和效益。充分利用現有的資源，做好軟件集成工作才是正道。就像沒有一個OEM去自己開采鐵礦石和種橡膠樹一樣。汽車這個復雜的系統不是任何一家OEM可以自己搞定的，拼的是整個社會的能力。
3. 將來的供應商體系將會從現在的Tier1、Tier2等轉變?yōu)椋焊鲗榆浖墓?yīng)商，硬件的供應商，集成供應商等。產業鏈的價值會被重新分配。
4. 強烈建議國內的OEM進行操作系統層級的合作，共同攤薄軟件費用。我們的對手不是彼此，而是國外所有的OEM。既然我們?cè)诔擞密嚨娜慨a(chǎn)量還不如人家一個，那么我們最好的辦法就是合作——雖然這很難。不過T3 的合作至少是讓我們看到了曙光。現在是央企之間的合作，讓我們期待著更多國內車企之間的合作吧！
最后送給大家一首關于軟件架構的小詩：
費時費力且很容易出錯。
應用層中穿插著硬件驅動層的代碼，
代碼維護起來會很困難。
