汽車保險杠模具設計問題點總結

汽車零部件模具與注塑

2021年6月24日 16:06

汽車保險杠模具設計問題點總結的圖1

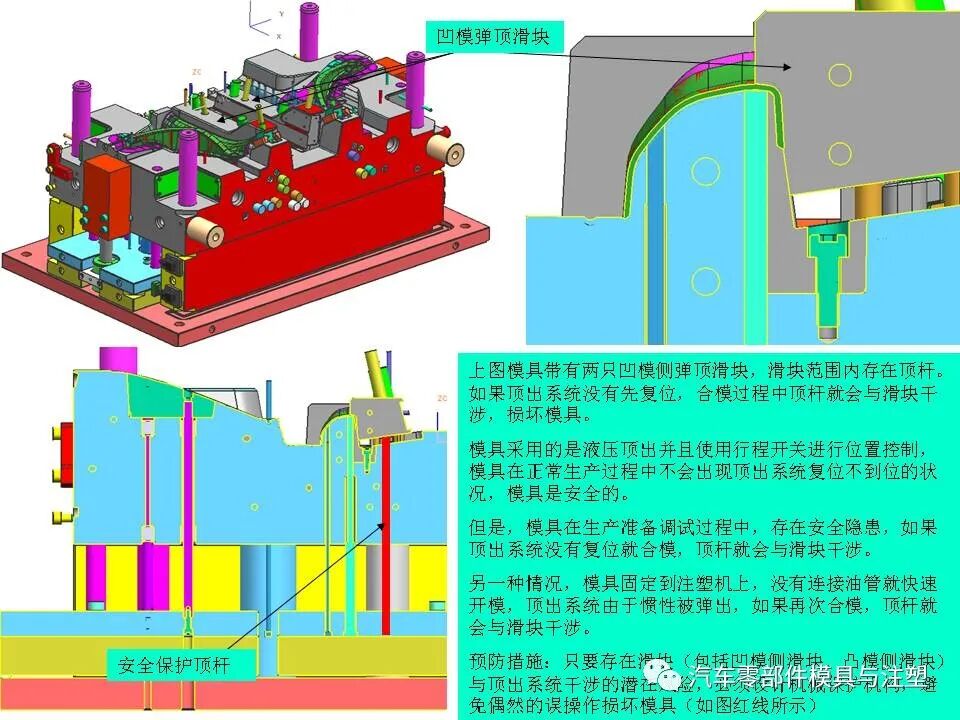

上圖模具帶有兩只凹模側彈頂滑塊，滑塊范圍內存在頂桿。如果頂出系統沒有先復位，合模過程中頂桿就會與滑塊干涉，損壞模具。

模具采用的是液壓頂出并且使用行程開關進行位置控制，模具在正常生產過程中不會出現頂出系統復位不到位的狀況，模具是安全的。

但是，模具在生產準備調試過程中，存在安全隱患，如果頂出系統沒有復位就合模，頂桿就會與滑塊干涉。

另一種情況，模具固定到注塑機上，沒有連接油管就快速開模，頂出系統由于慣性被彈出，如果再次合模，頂桿就會與滑塊干涉。

預防措施：只要存在滑塊（包括凹模側滑塊、凸模側滑塊）與頂出系統干涉的潛在風險，必須設計機械保護機構，避免偶然的誤操作損壞模具（如圖紅線所示）

汽車保險杠模具設計問題點總結的圖2

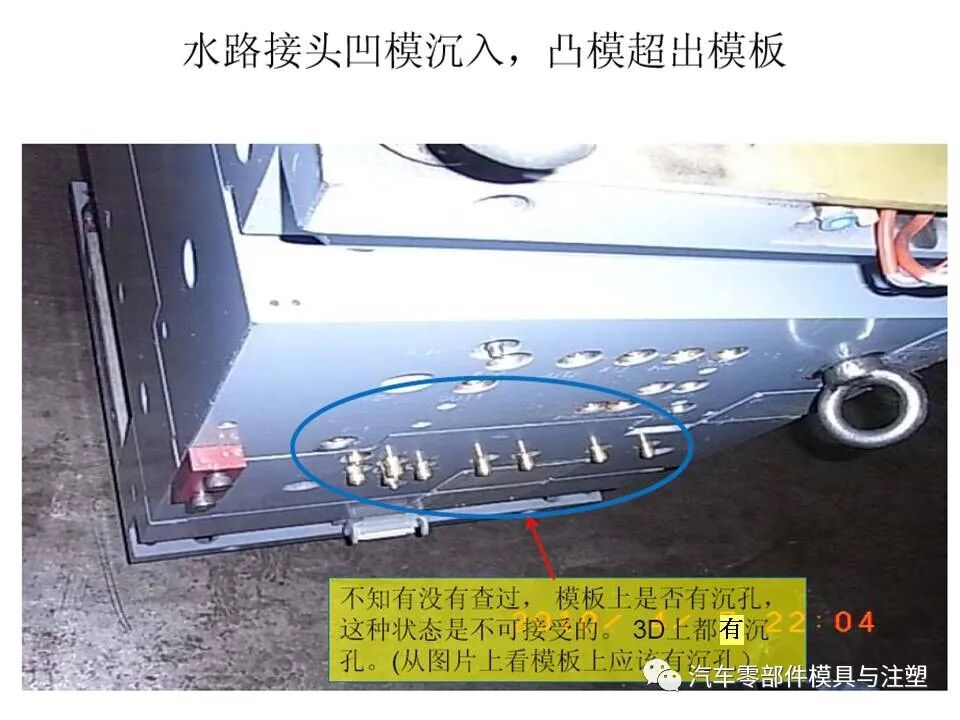

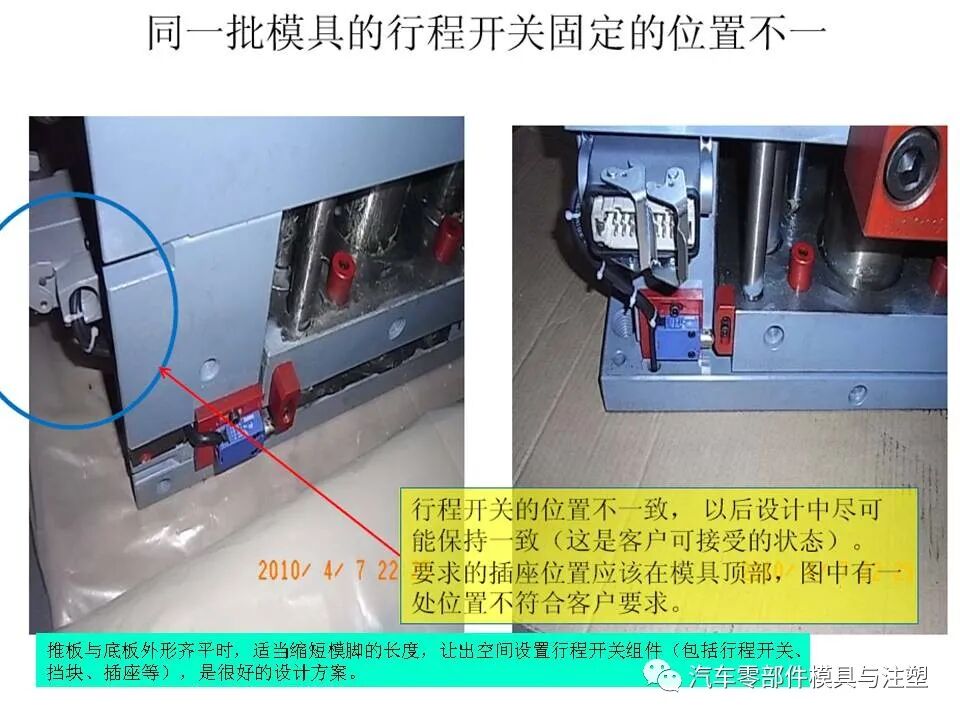

汽車保險杠模具設計問題點總結的圖3

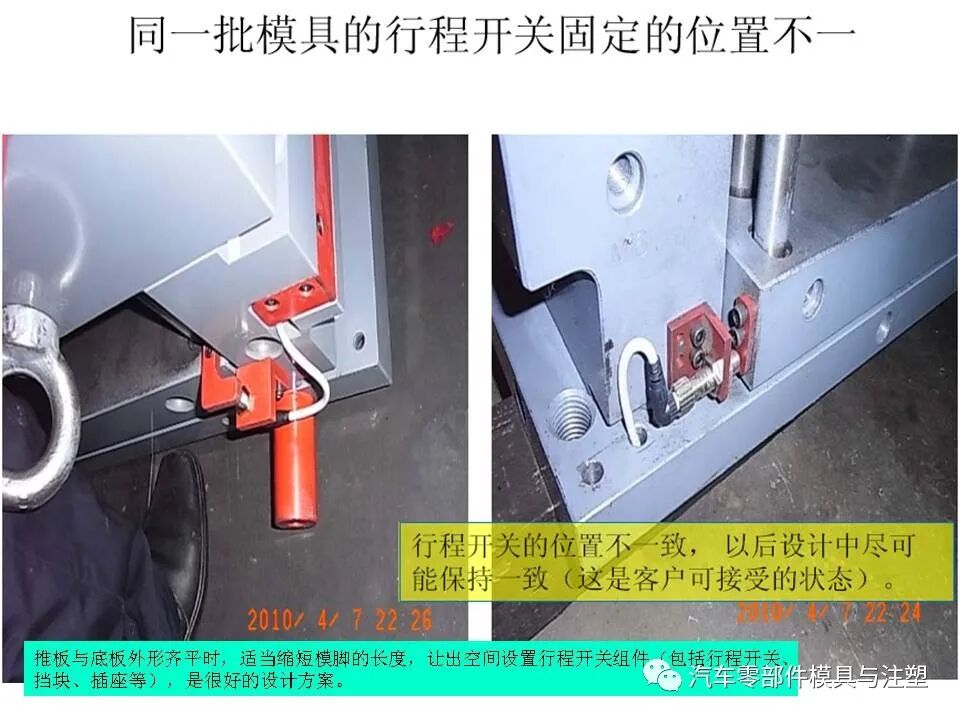

汽車保險杠模具設計問題點總結的圖4

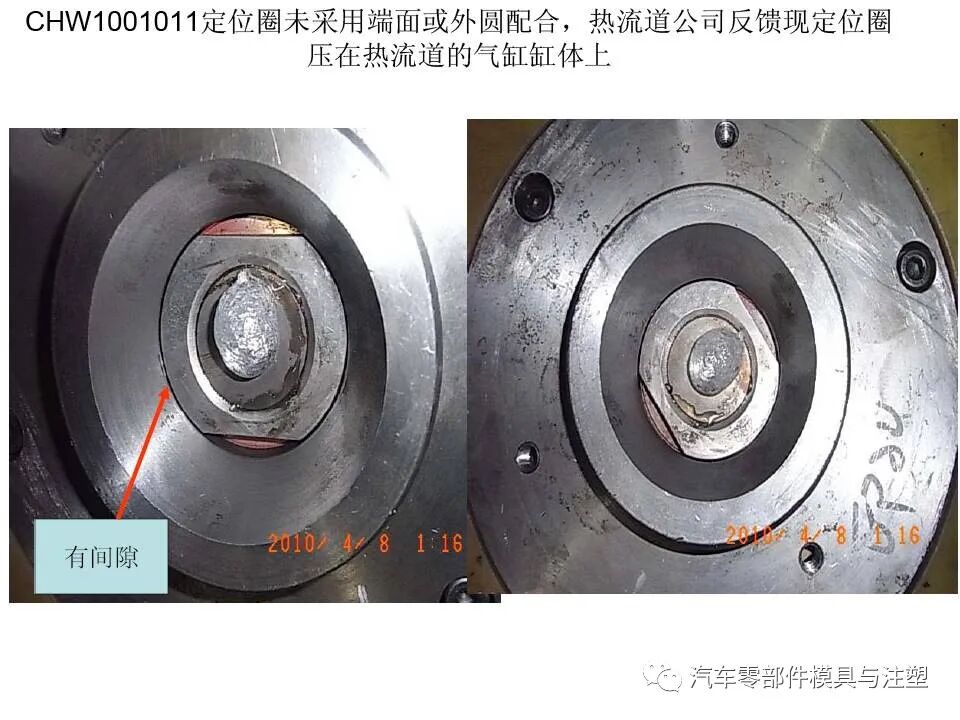

汽車保險杠模具設計問題點總結的圖5

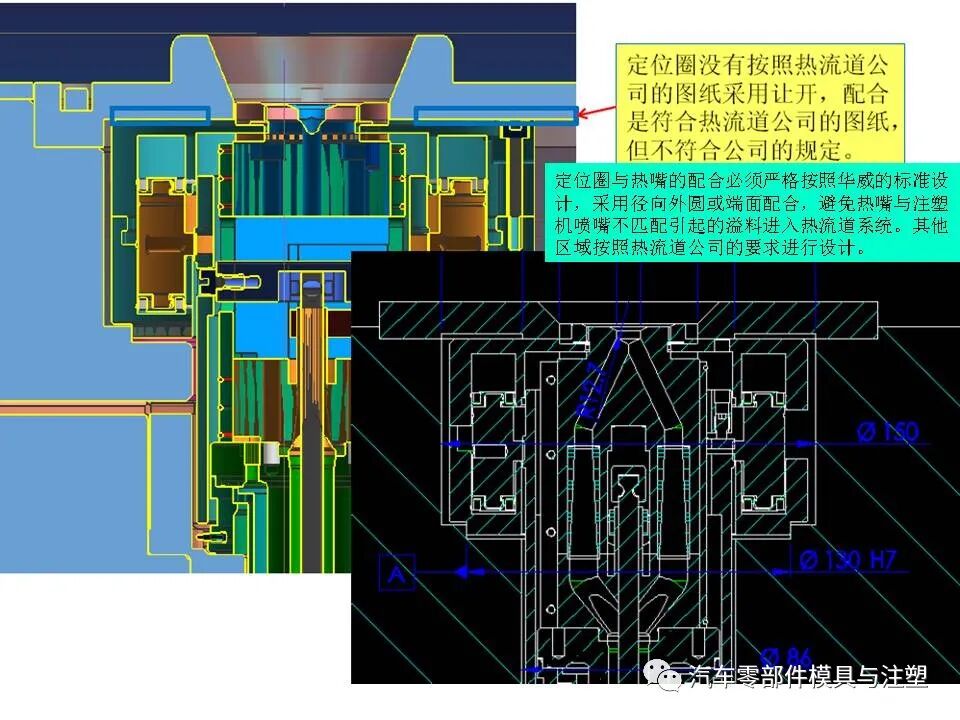

汽車保險杠模具設計問題點總結的圖6

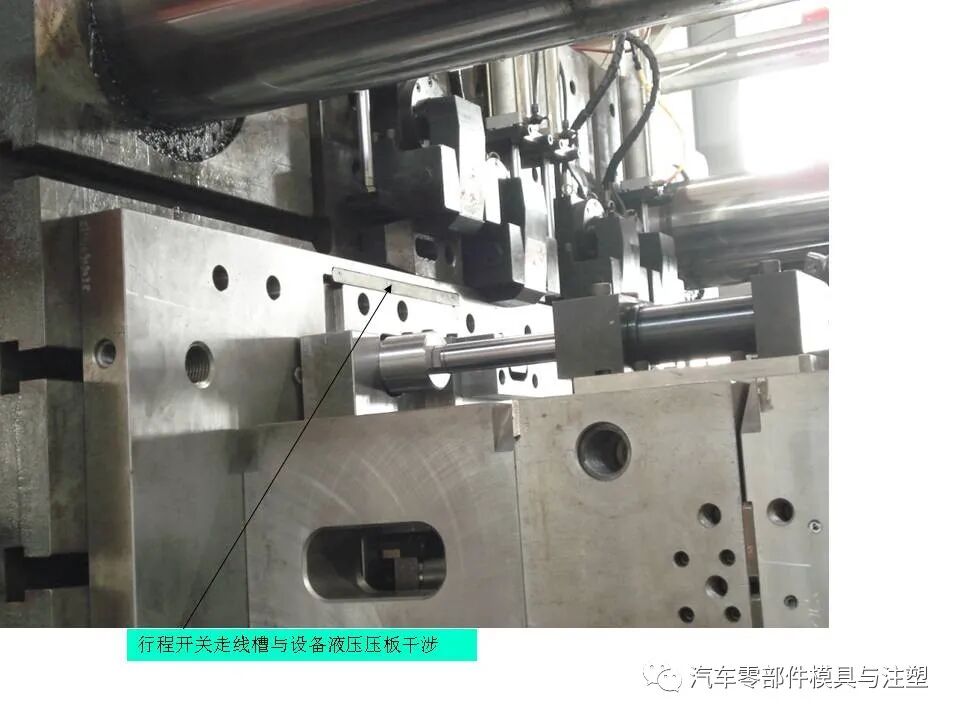

汽車保險杠模具設計問題點總結的圖7

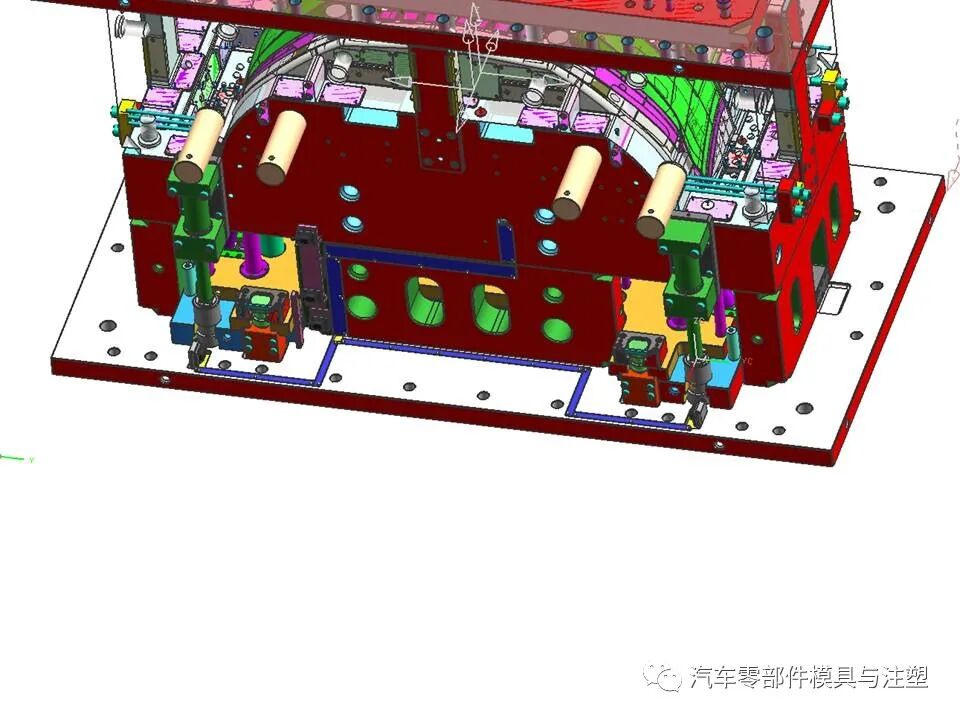

汽車保險杠模具設計問題點總結的圖8

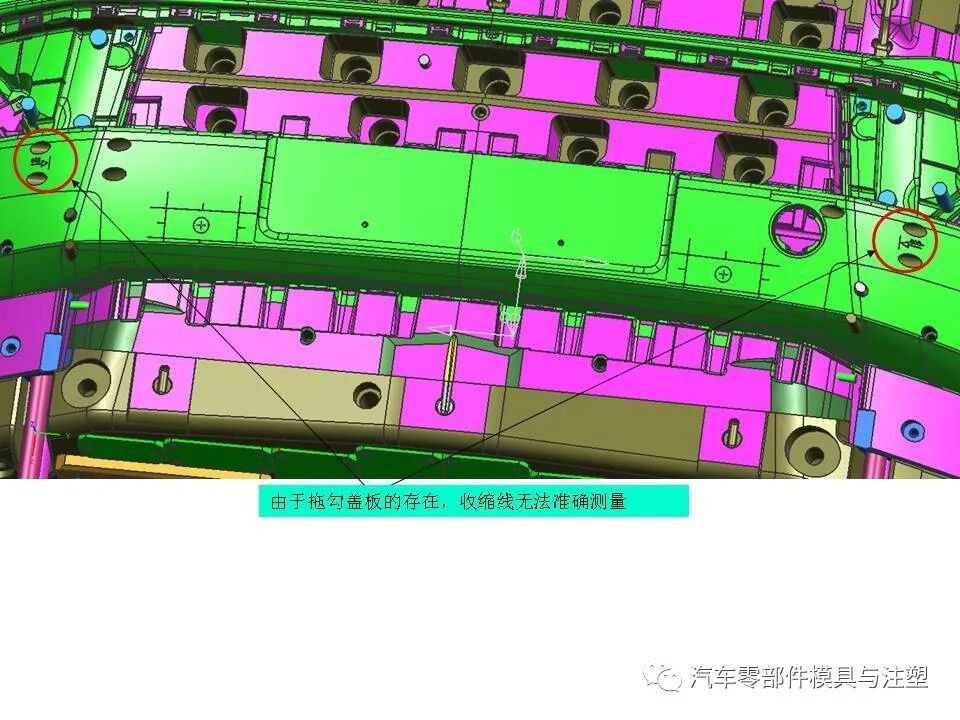

汽車保險杠模具設計問題點總結的圖9

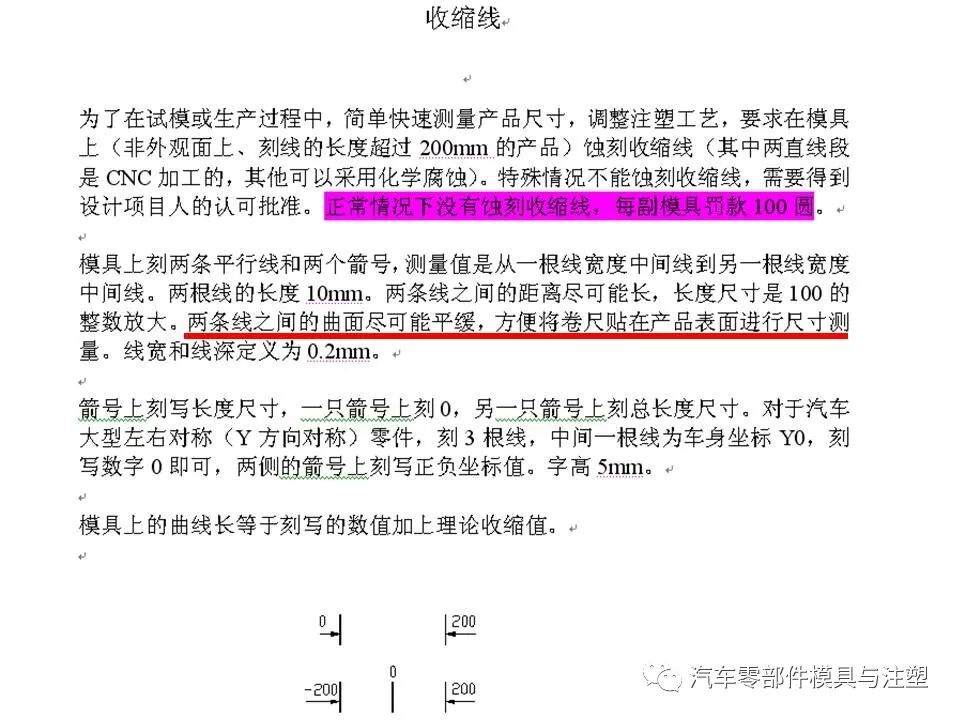

汽車保險杠模具設計問題點總結的圖10

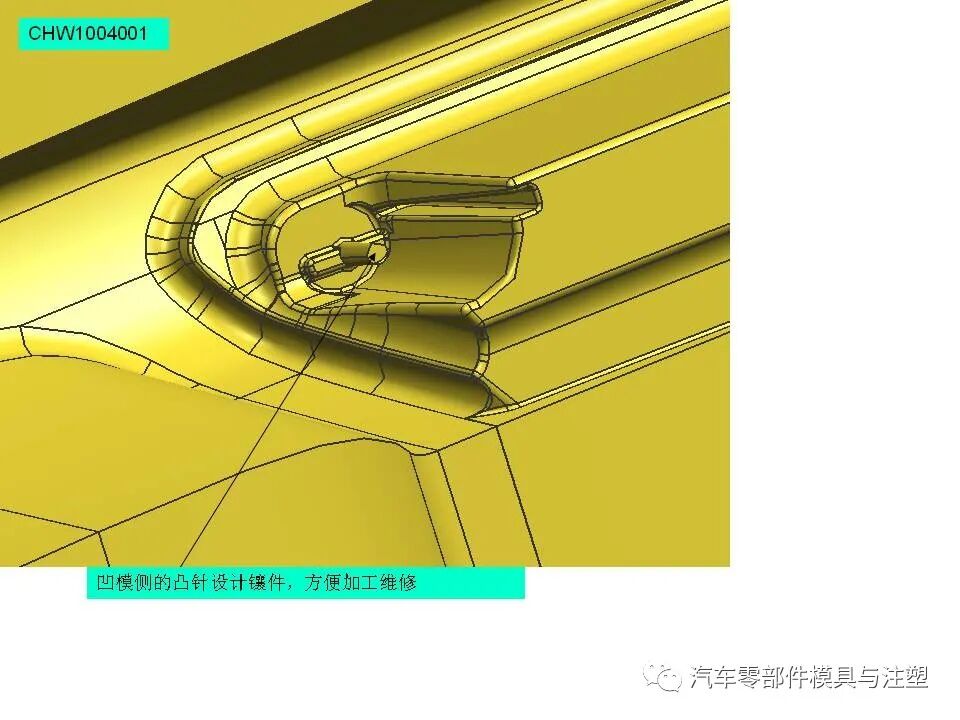

汽車保險杠模具設計問題點總結的圖11

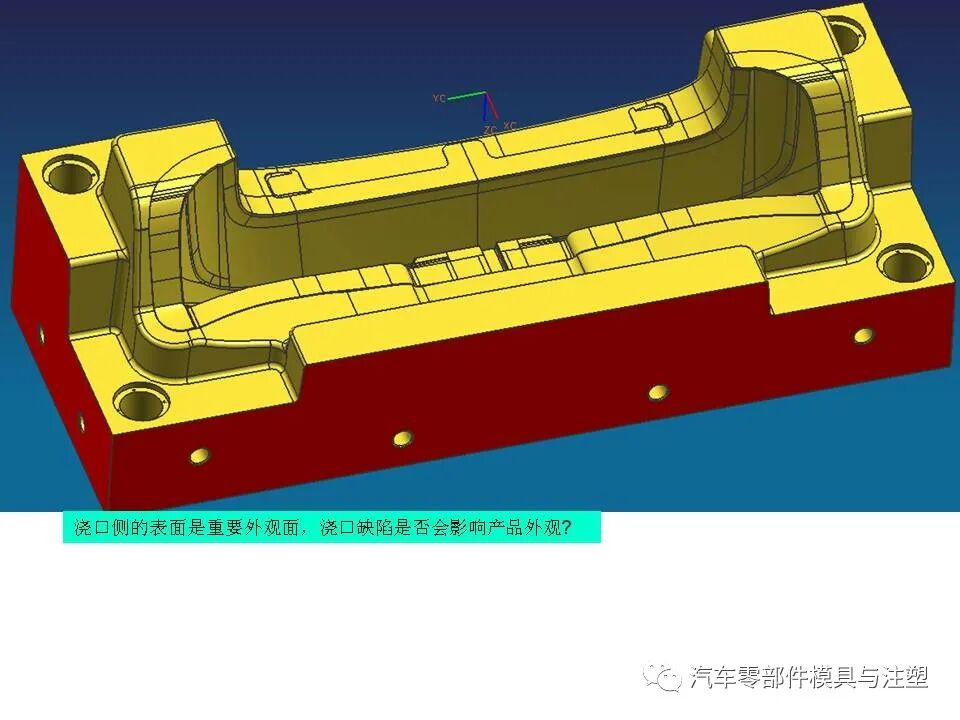

汽車保險杠模具設計問題點總結的圖12

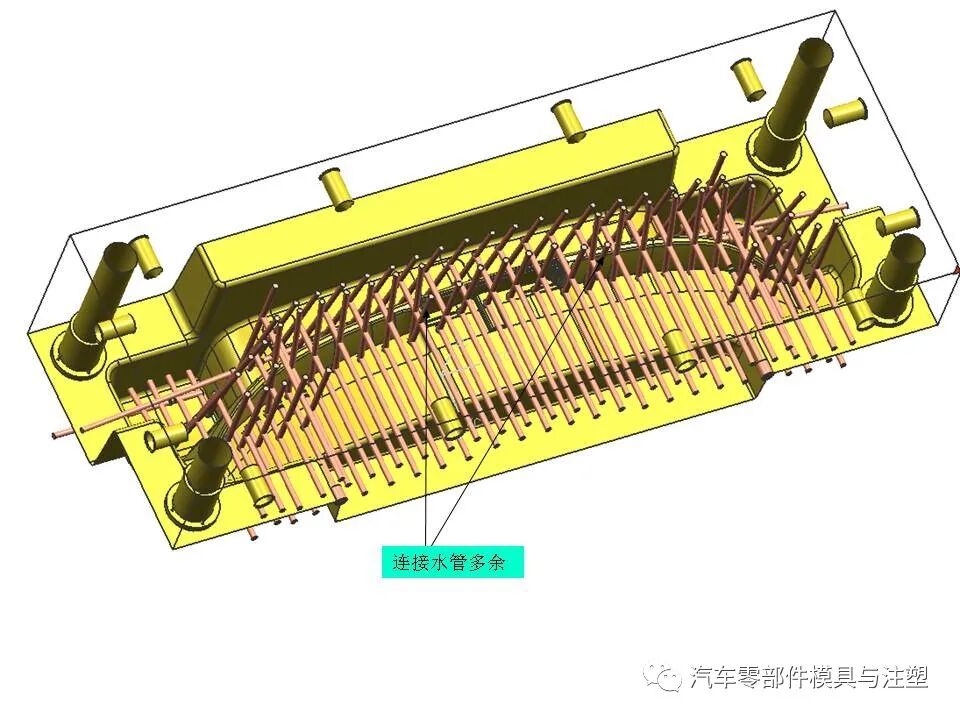

汽車保險杠模具設計問題點總結的圖13

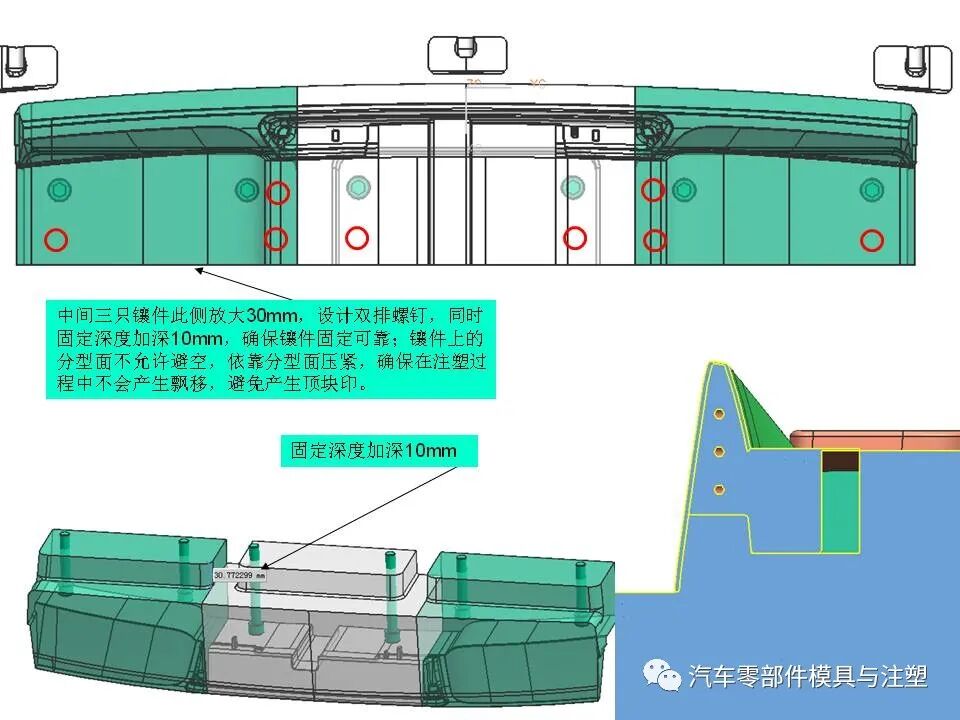

中間三只鑲件此側放大30mm，設計雙排螺釘，同時固定深度加深10mm，確保鑲件固定可靠；鑲件上的分型面不允許避空，依靠分型面壓緊，確保在注塑過程中不會產生飄移，避免產生頂塊印。

汽車保險杠模具設計問題點總結的圖14

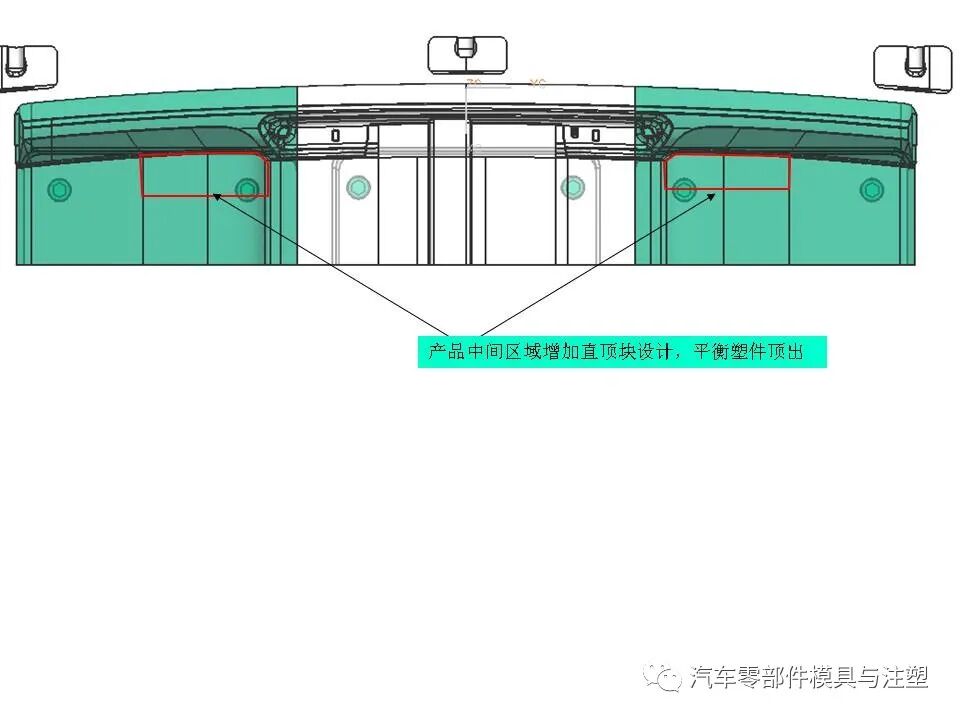

汽車保險杠模具設計問題點總結的圖15

汽車保險杠模具設計問題點總結的圖16

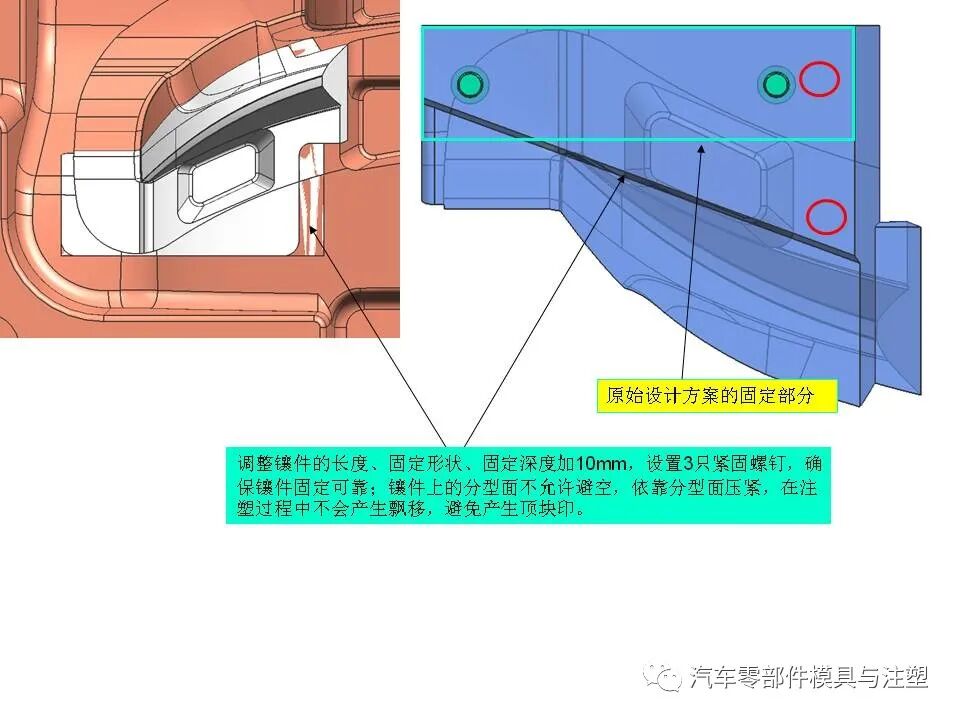

調整鑲件的長度、固定形狀、固定深度加10mm，設置3只緊固螺釘，確保鑲件固定可靠；鑲件上的分型面不允許避空，依靠分型面壓緊，在注塑過程中不會產生飄移，避免產生頂塊印。

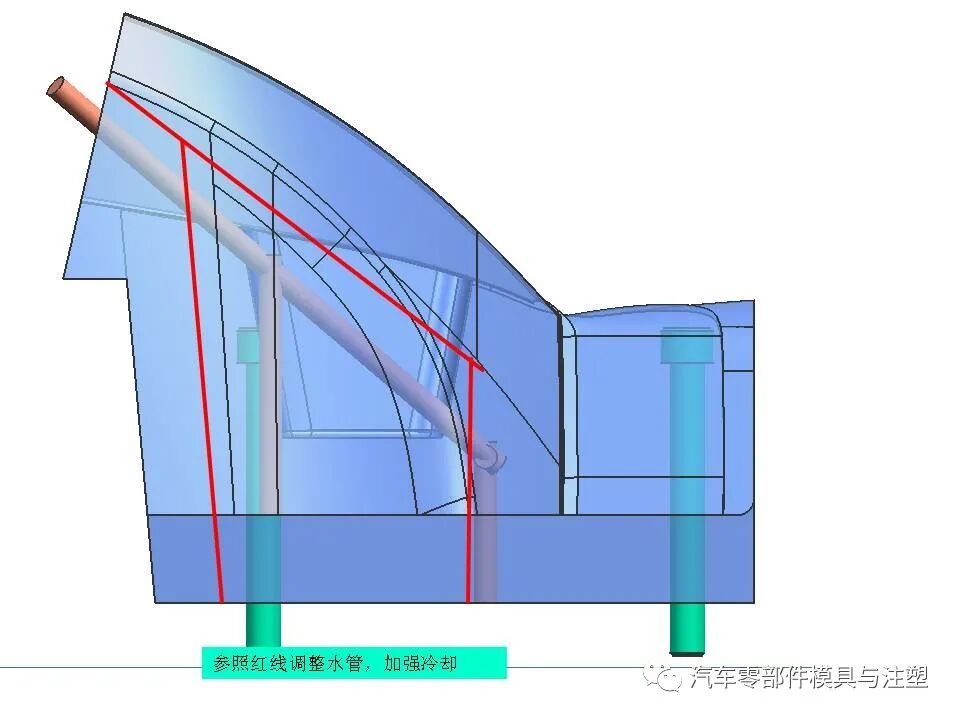

汽車保險杠模具設計問題點總結的圖17

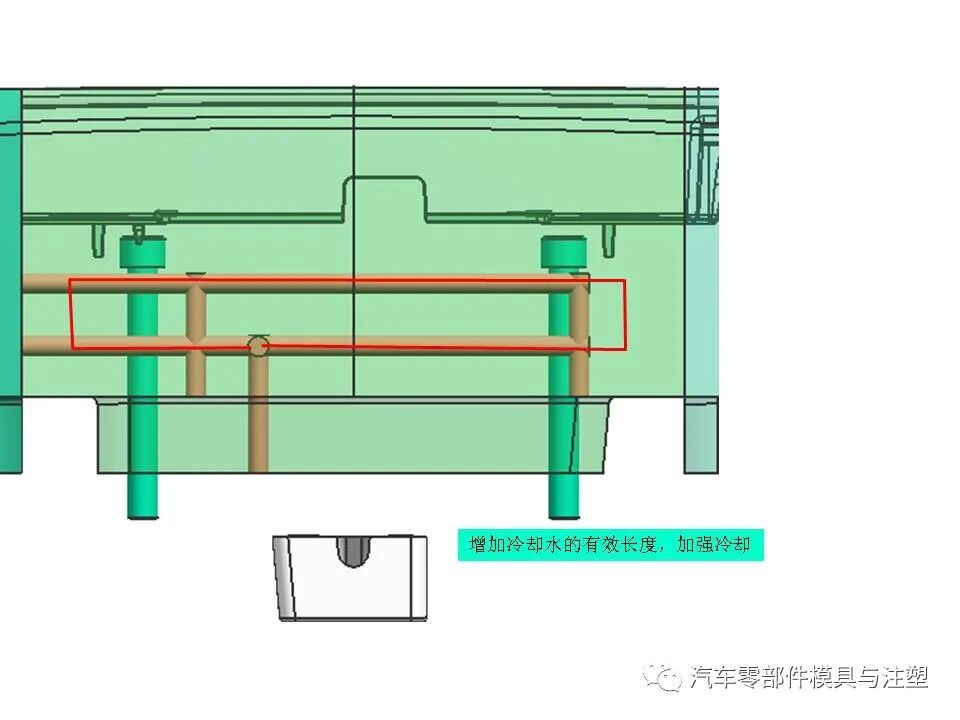

汽車保險杠模具設計問題點總結的圖18

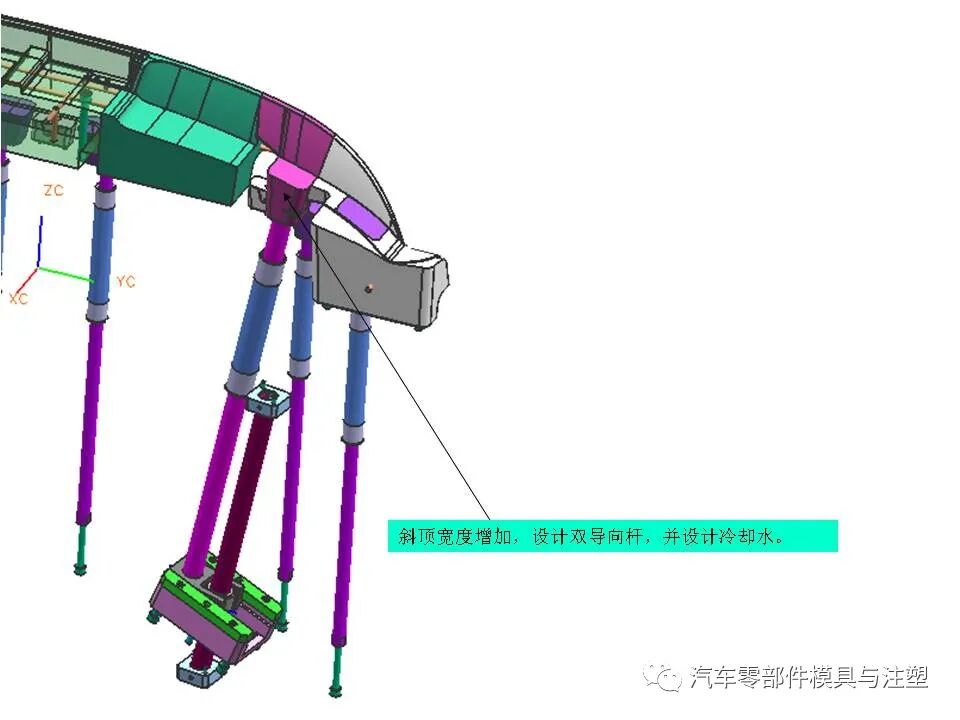

汽車保險杠模具設計問題點總結的圖19

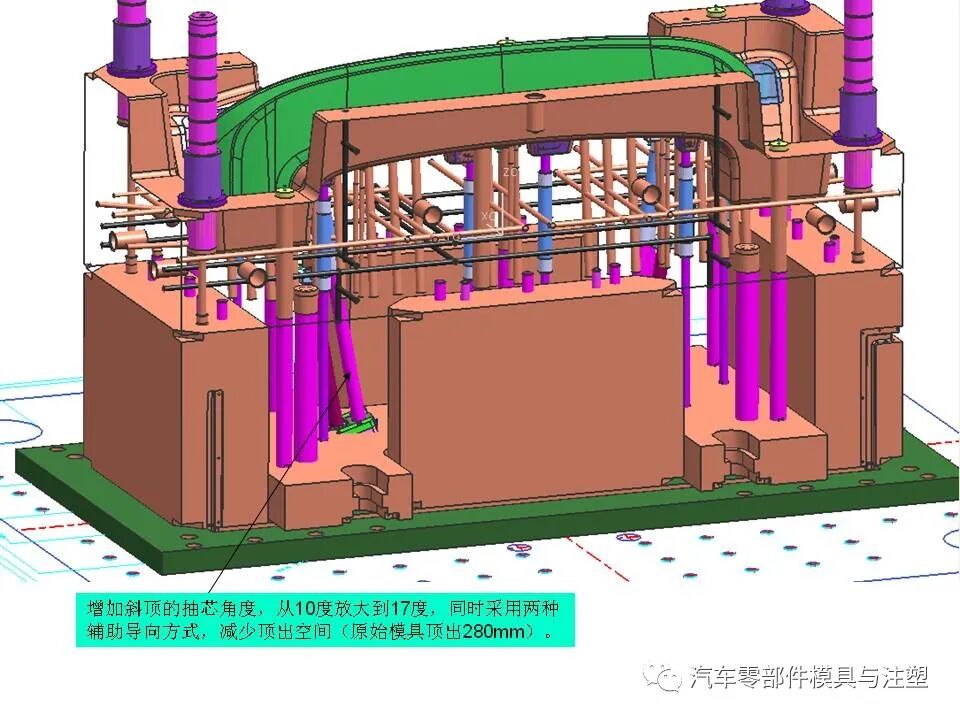

汽車保險杠模具設計問題點總結的圖20

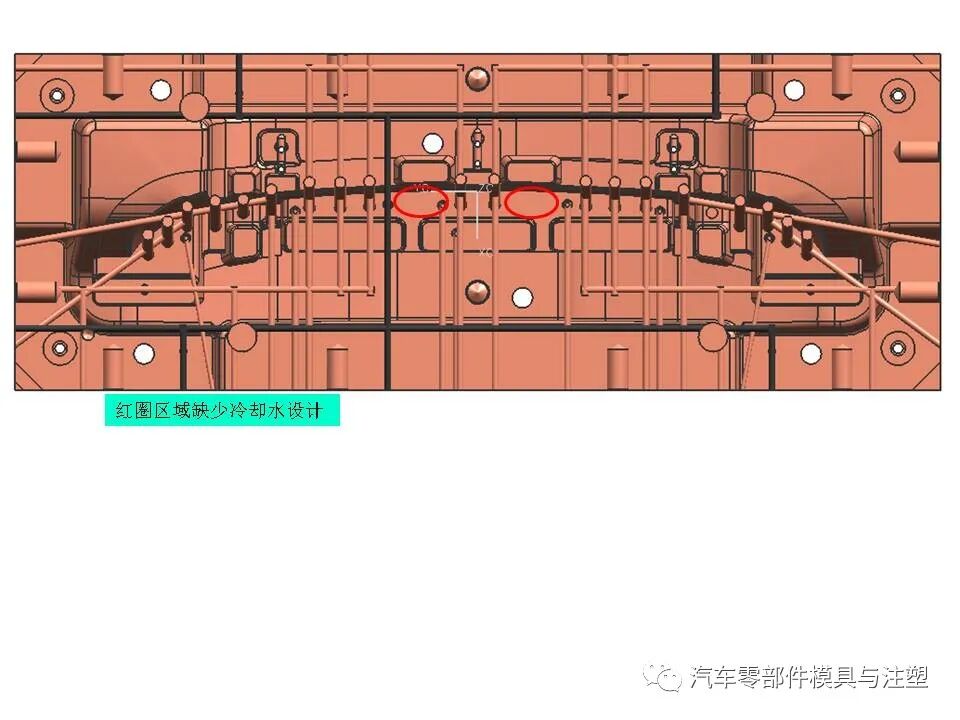

汽車保險杠模具設計問題點總結的圖21

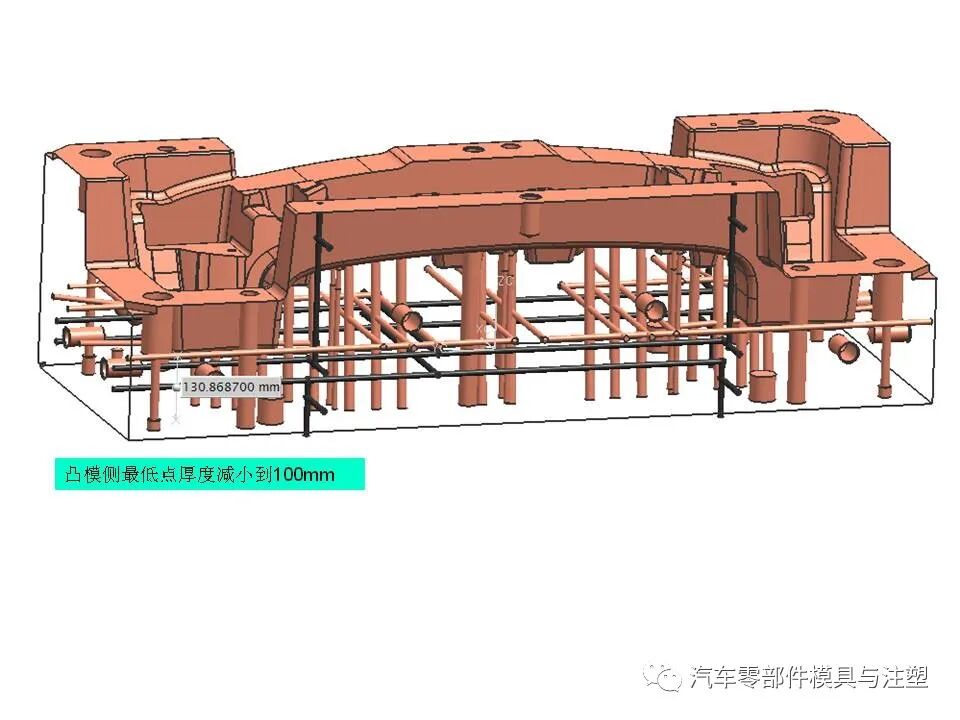

汽車保險杠模具設計問題點總結的圖22

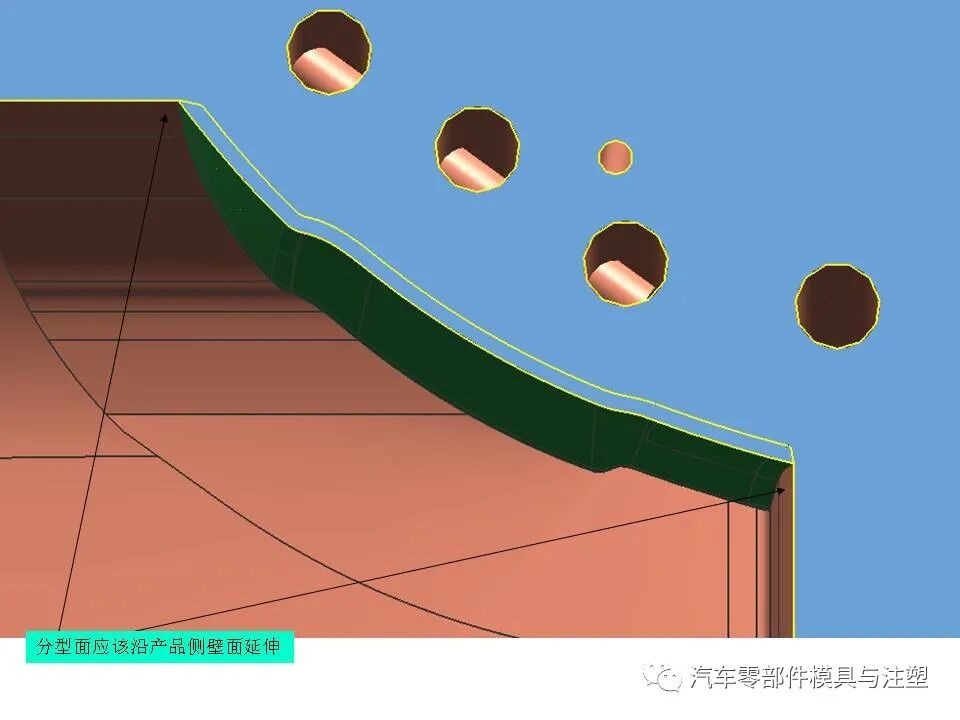

汽車保險杠模具設計問題點總結的圖23

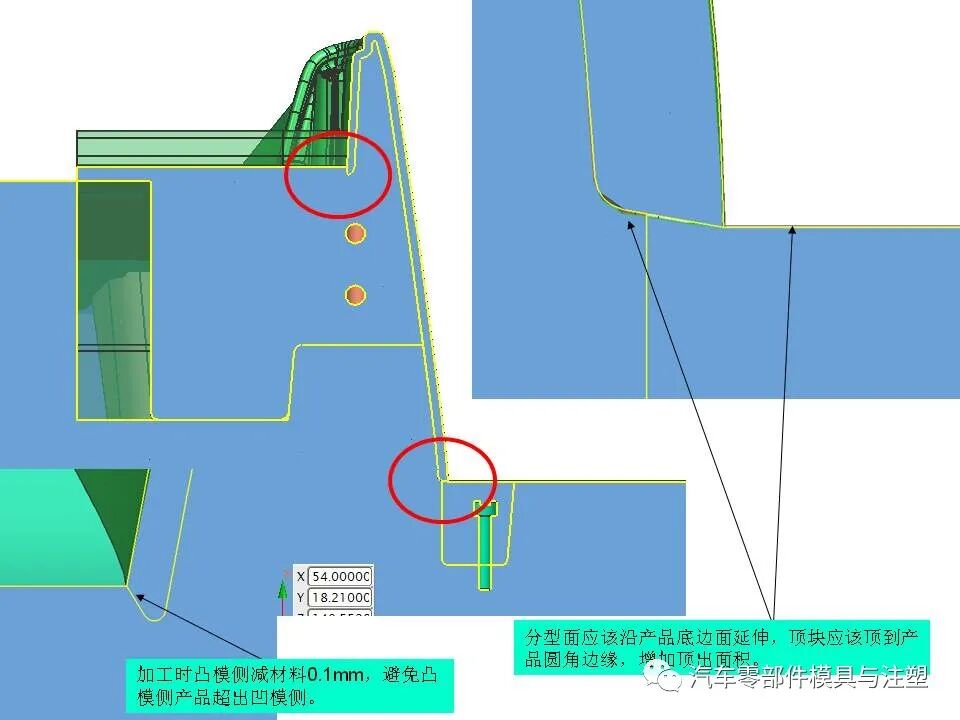

汽車保險杠模具設計問題點總結的圖24

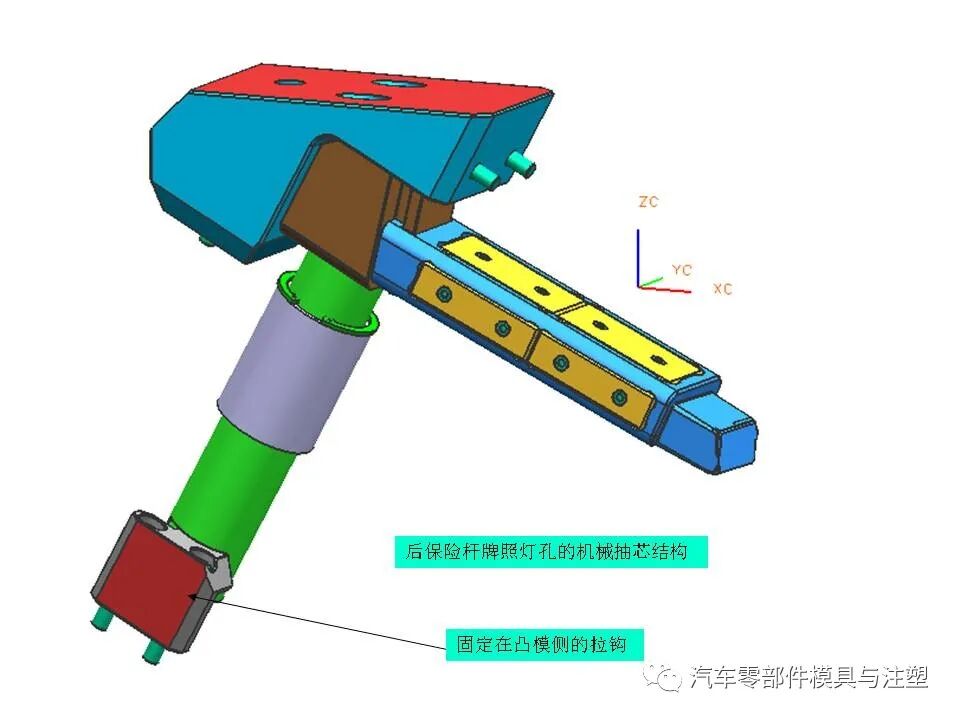

汽車保險杠模具設計問題點總結的圖25

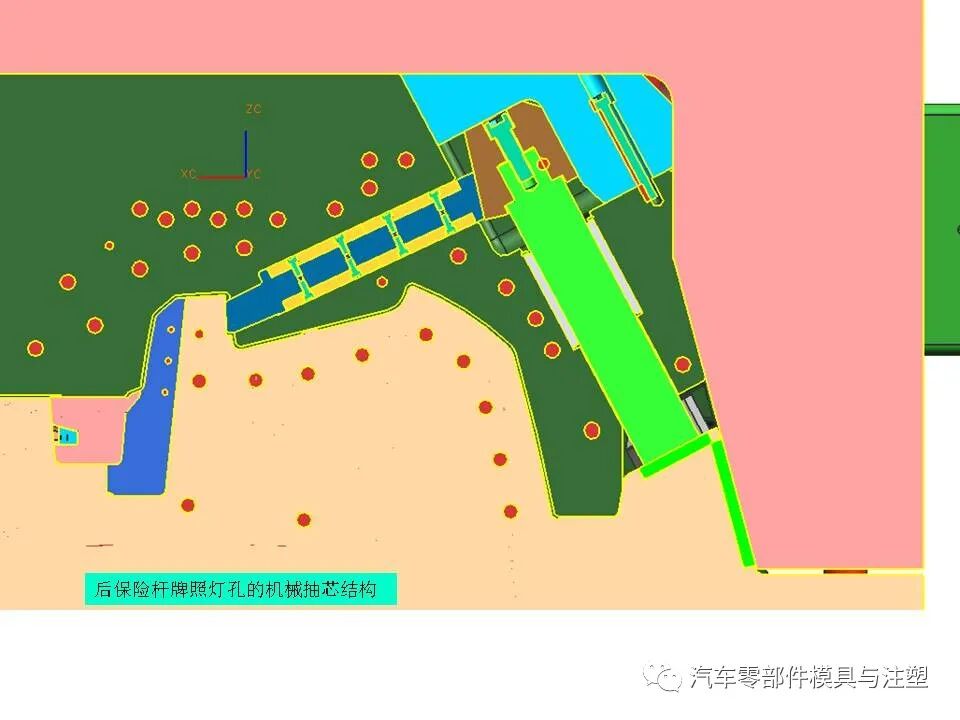

汽車保險杠模具設計問題點總結的圖26

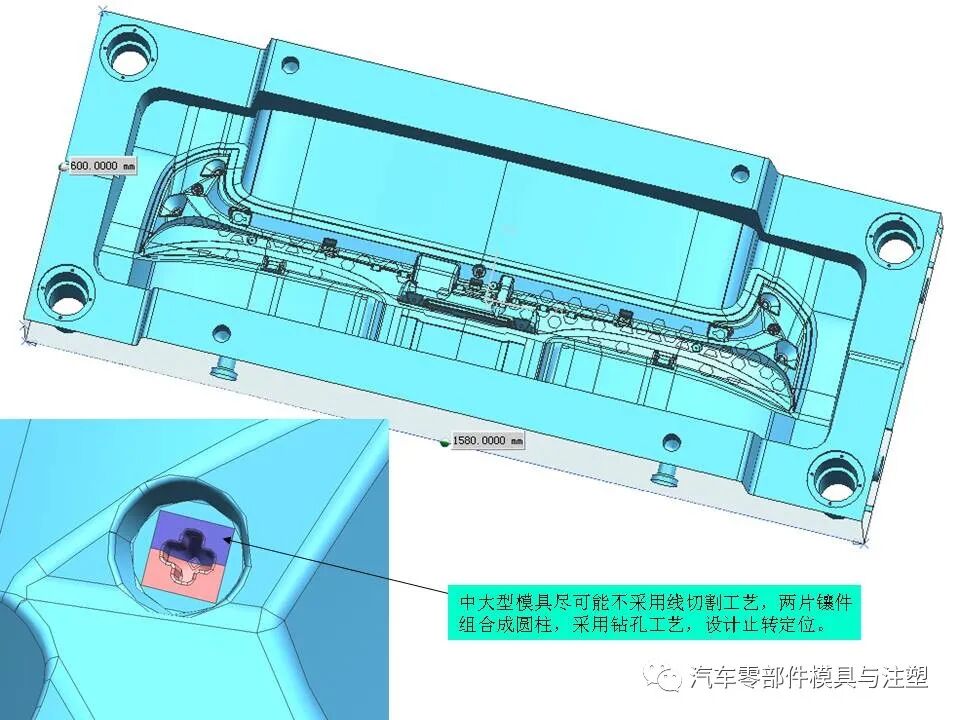

汽車保險杠模具設計問題點總結的圖27

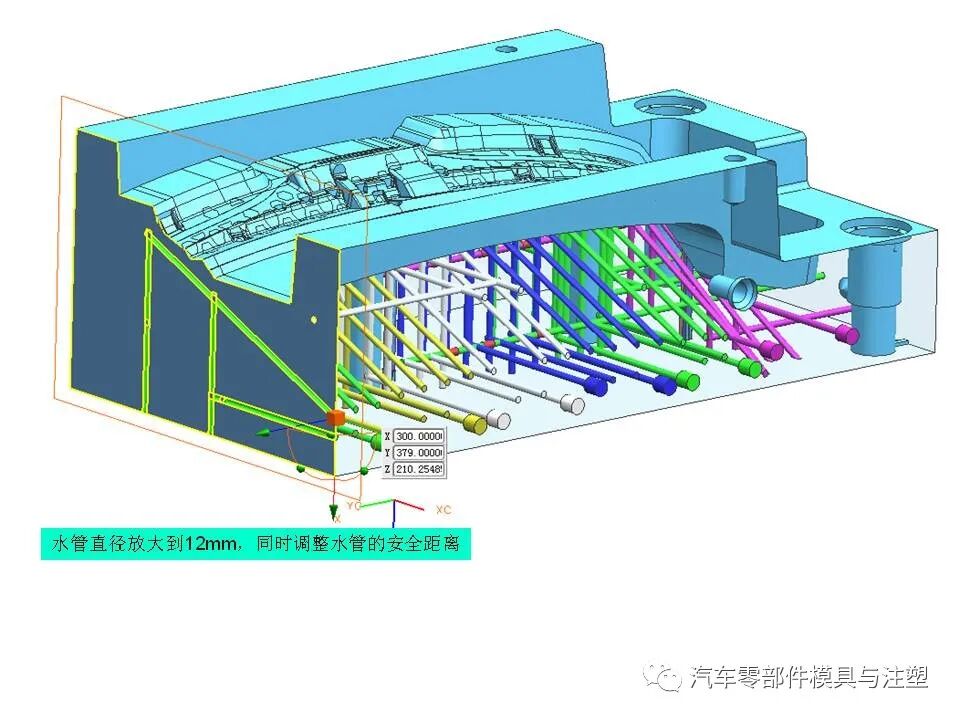

汽車保險杠模具設計問題點總結的圖28

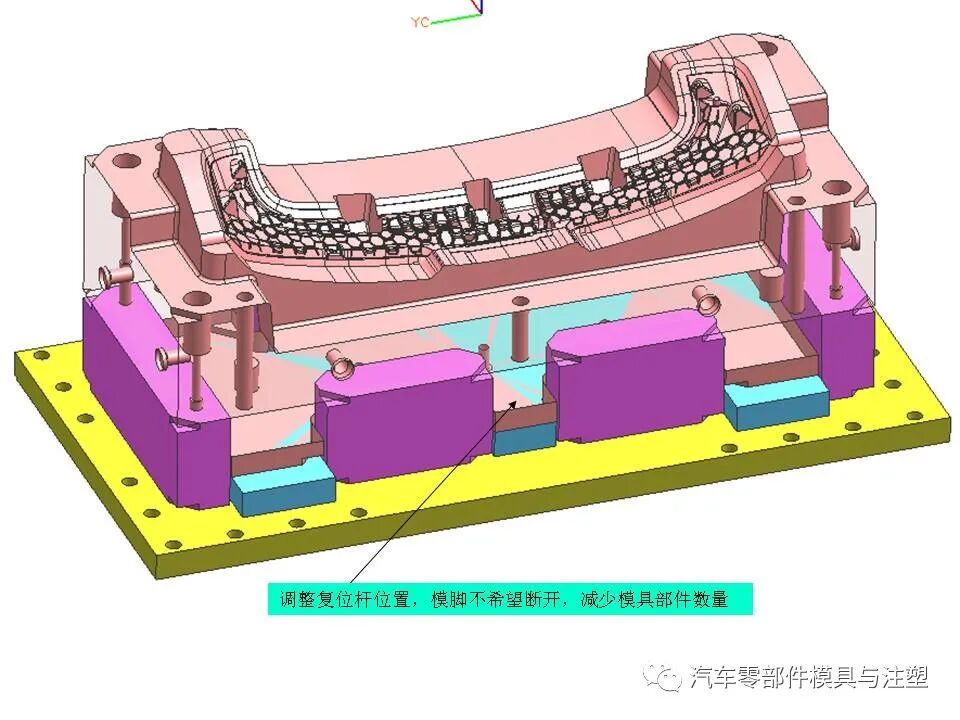

汽車保險杠模具設計問題點總結的圖29

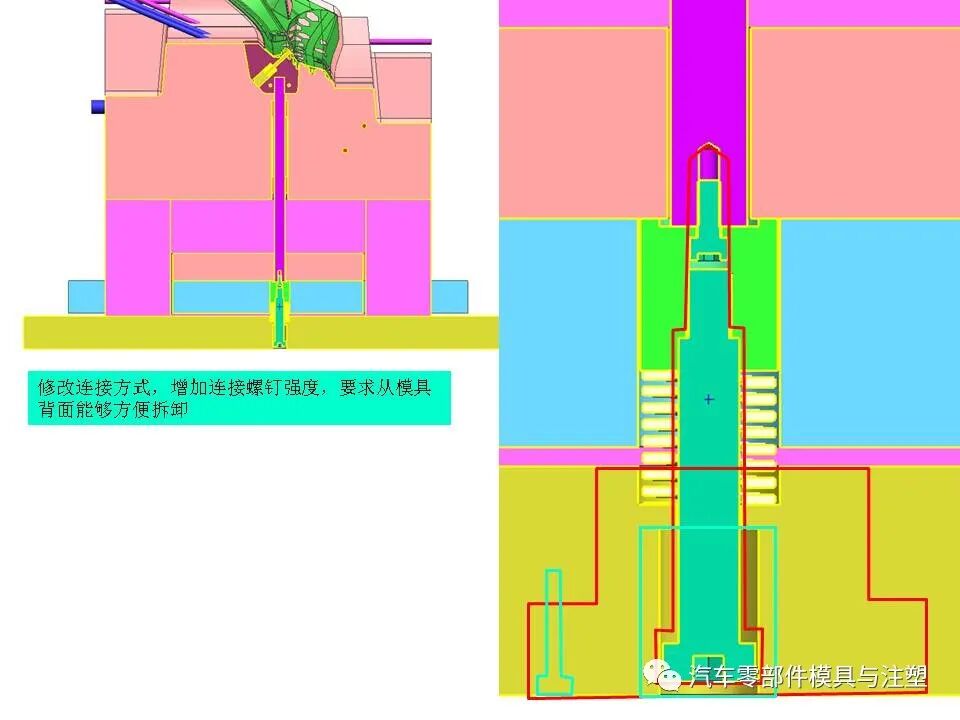

汽車保險杠模具設計問題點總結的圖30

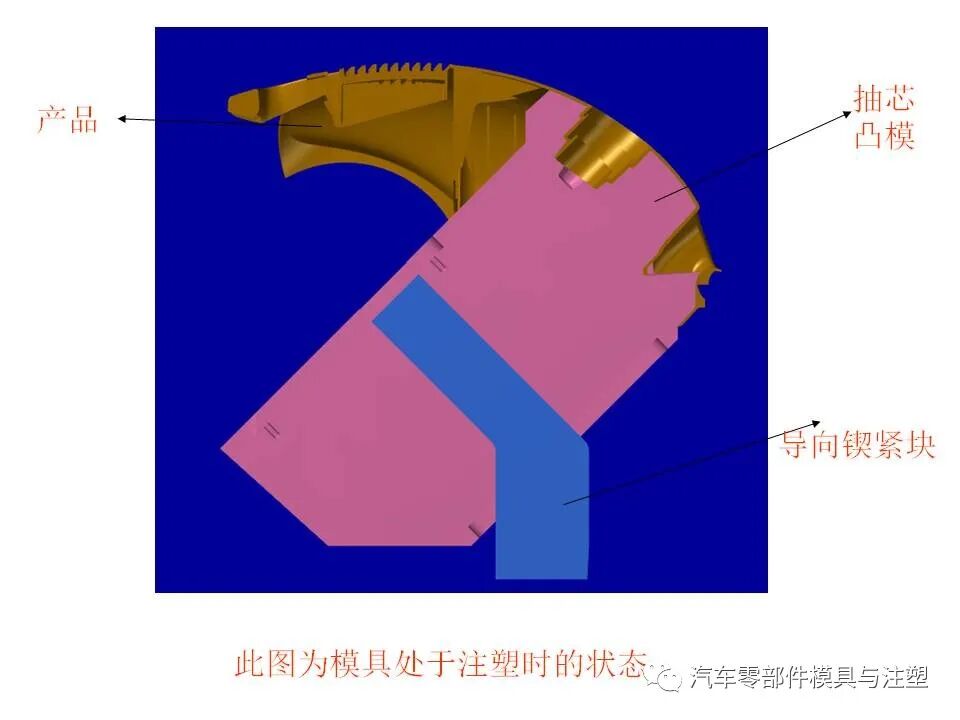

汽車保險杠模具設計問題點總結的圖31

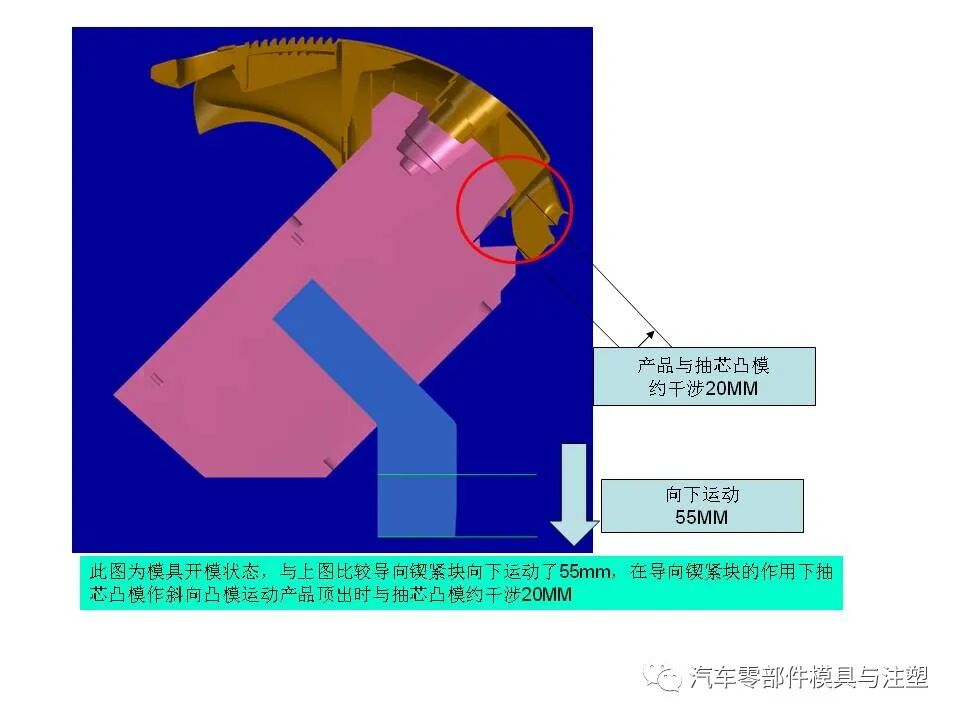

汽車保險杠模具設計問題點總結的圖32

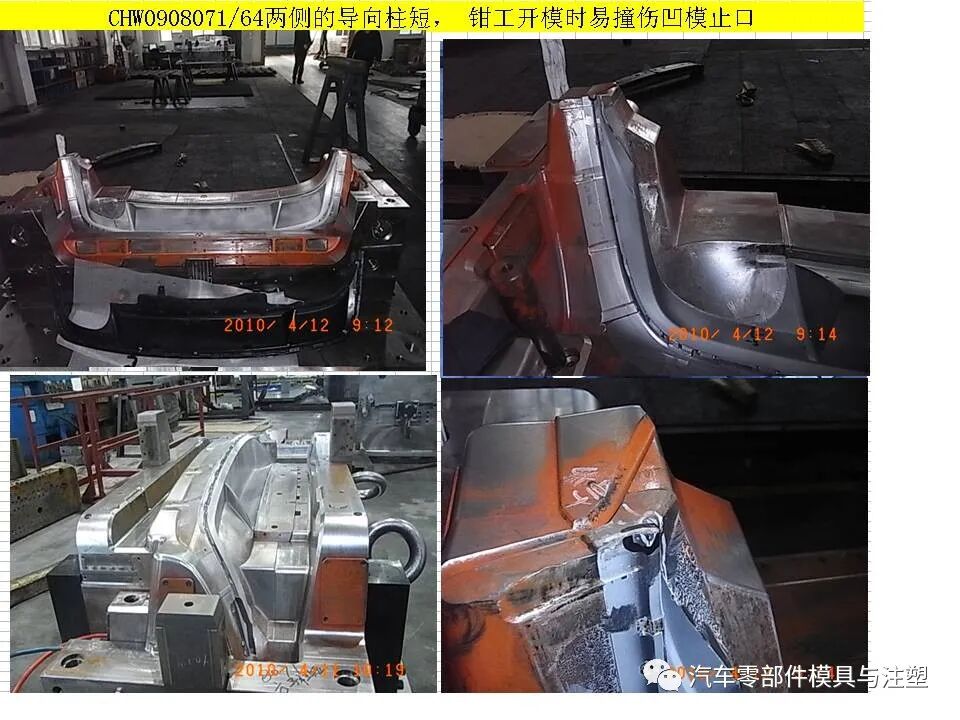

汽車保險杠模具設計問題點總結的圖33

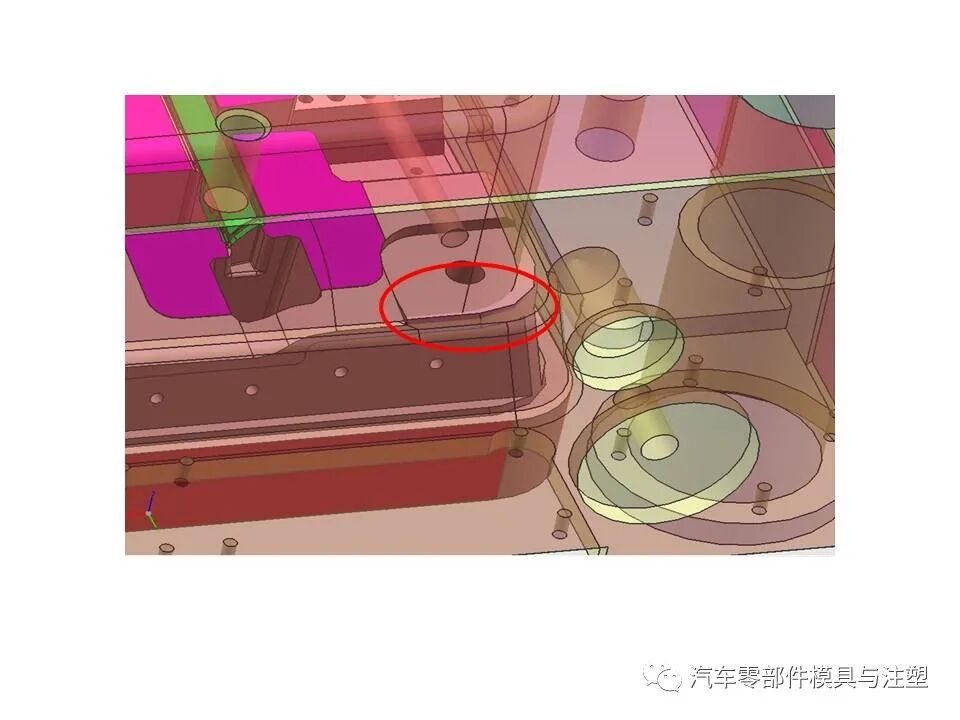

汽車保險杠模具設計問題點總結的圖34

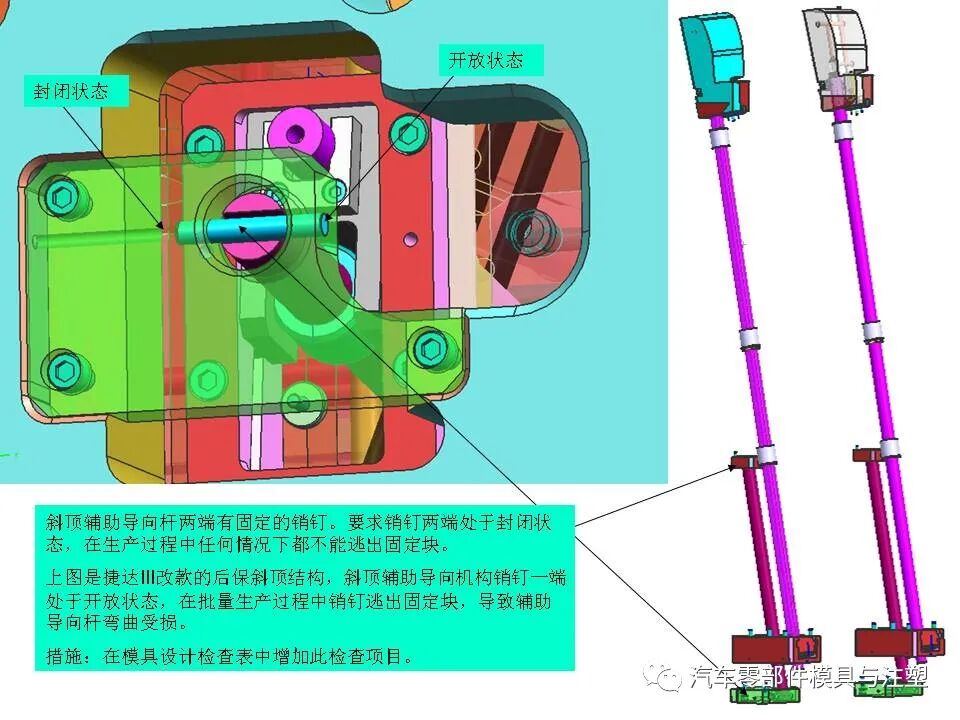

汽車保險杠模具設計問題點總結的圖35
