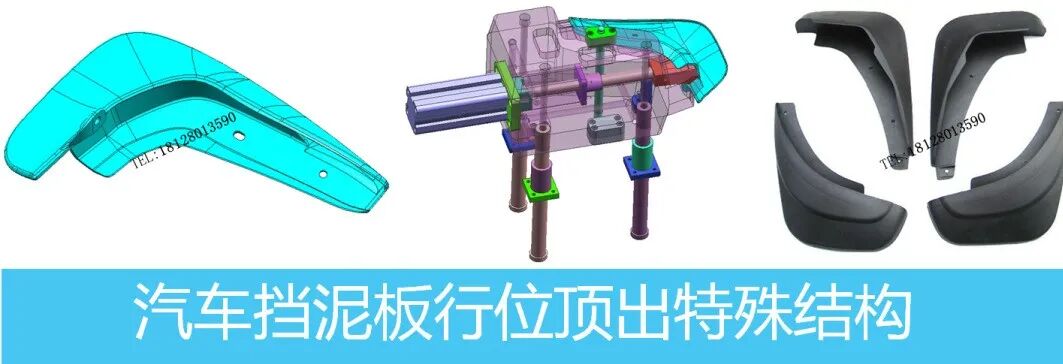

古人云：兵無常勢，水無常形，模具結構千變萬化，就拿頂出類型來說，常見的有普通頂出，二次頂出，三次頂出，前模頂出，加速頂出，延時頂出等。今天跟大家分享一套“汽車擋泥板行位頂出特殊結構”,希望對大家有所幫助。
01
模具結構介紹

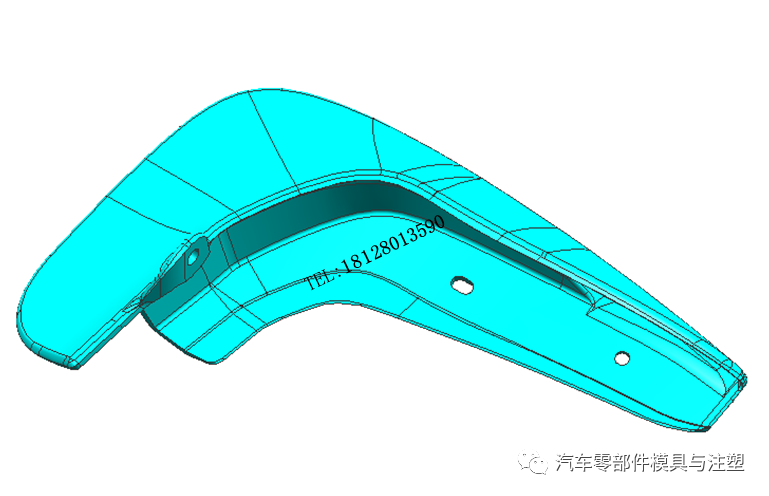

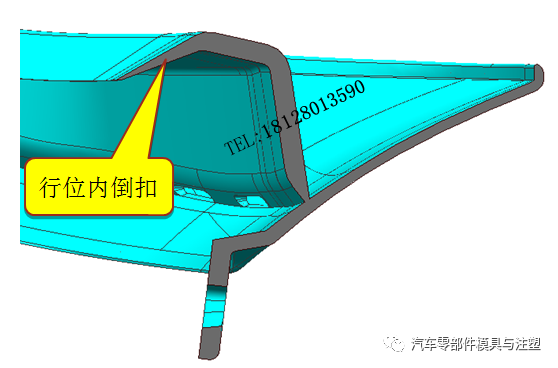

本產品為汽車擋泥板，因結構要求，行位結構有倒扣，按正常結構容易拉傷產品，采用行位整體頂出，再用直頂頂出產品。
02
進膠系統介紹

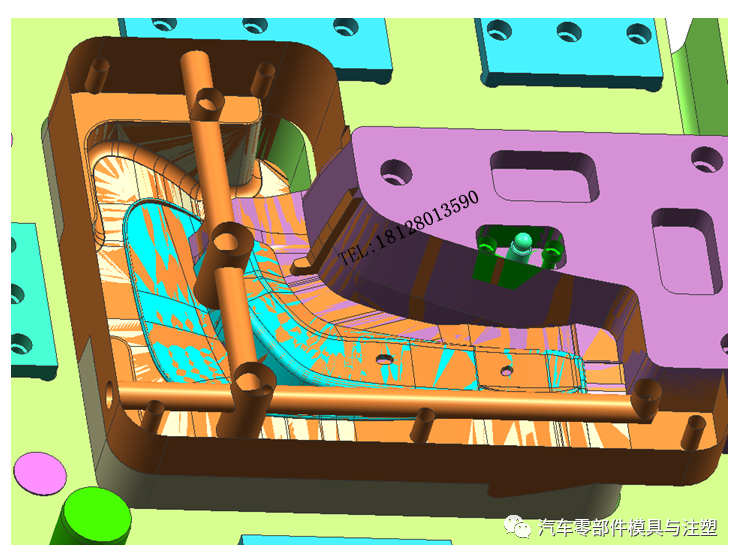

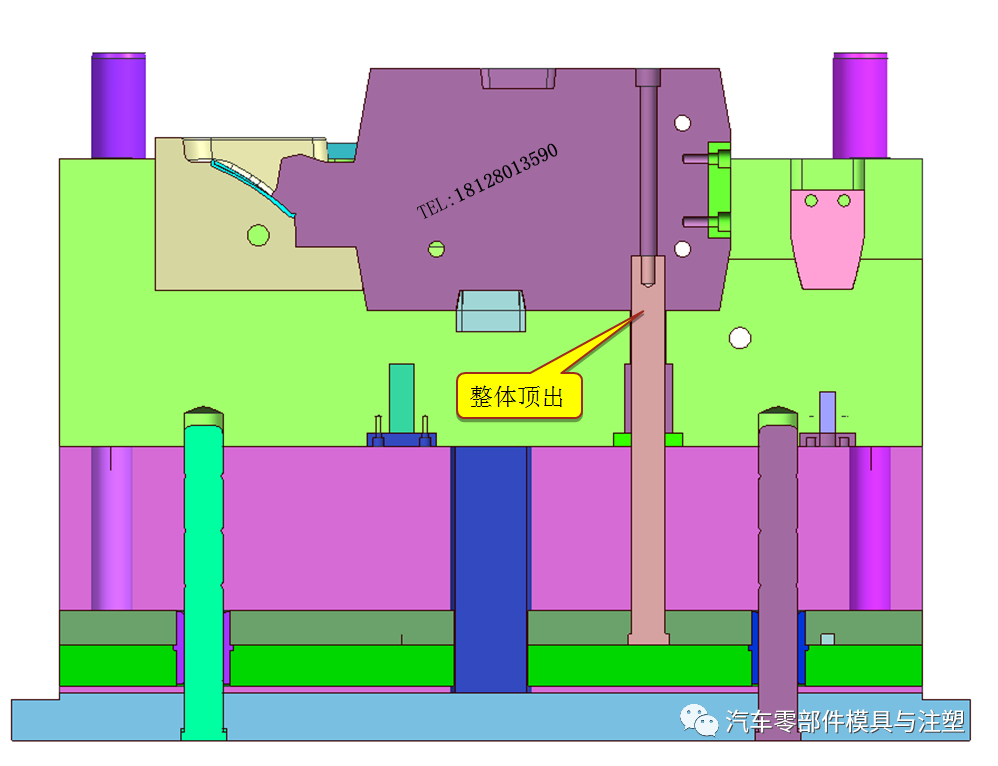

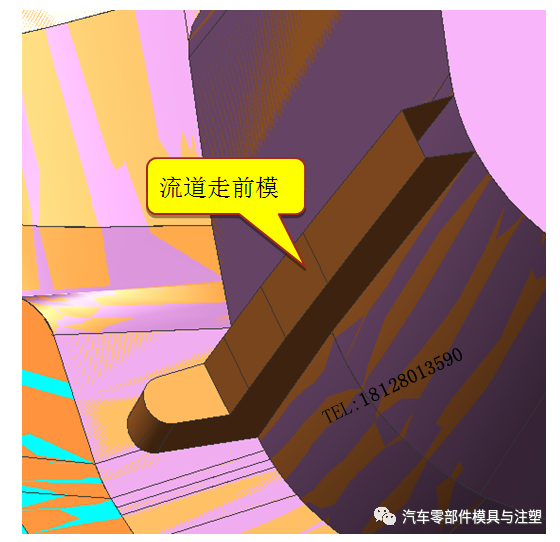

因產品結構限制，后模為整體頂出，流道需走前模，方便頂出。

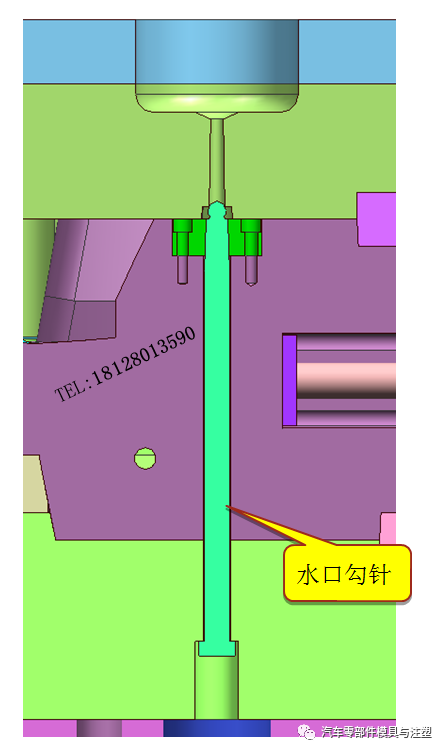

為保證流道留在后模，后模增加水口勾針。
03
頂出系統介紹

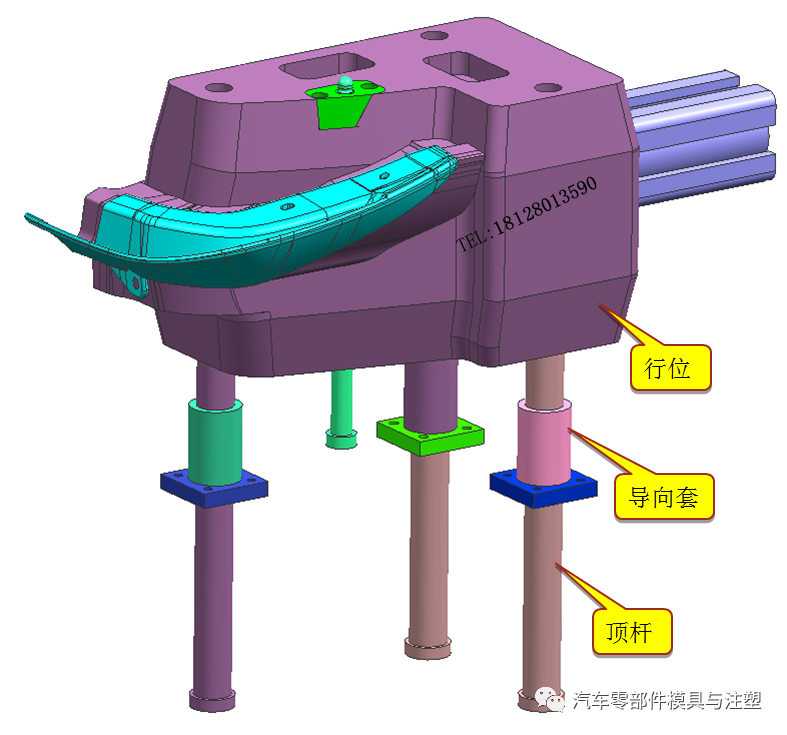

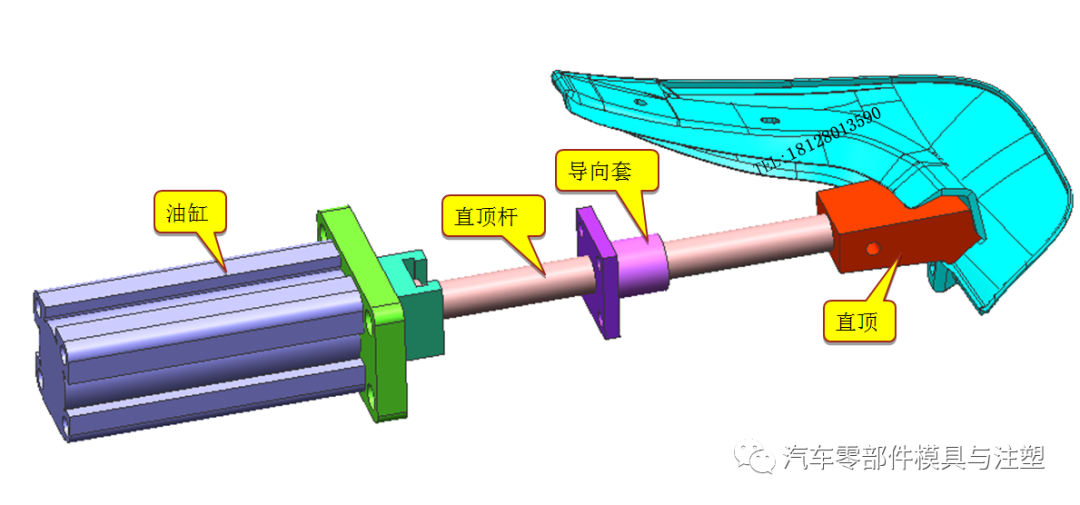

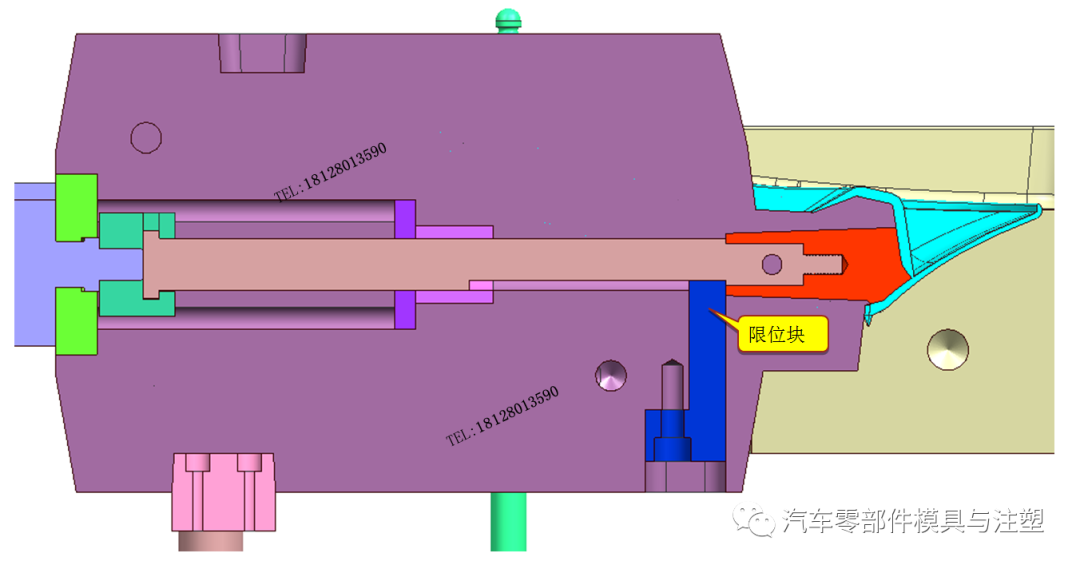

產品頂出原理為：行位整體頂出產品，而后油缸推動直頂塊強脫，限位塊限位。本案例設計思路新穎，思維獨特，結合產品的特征，合理采用行位頂出，直頂二次頂出方式，順利脫扣。
