小米米家最近推出了一款空調伴侶Pro，和以前的型號相比增加了藍牙網關、紅外遙控同時在16A插孔的右側多了一個10A的插孔，對于家里安裝攝像頭的用戶會比較方便，可以直接把攝像頭放在空調附近。

我家里裝了一臺工業吸塵器放在陽臺，電線通過空調室外機的墻壁管道通到室內，和空調共用一個16A的插座。冬天還好，夏天使用空調時來回切換比較麻煩，有了這款雙插孔插座我可以在10A上再插一個搖控插座，這樣就可以遙控吸塵器工作了。好像還是有些麻煩，其實這款空調伴侶里如果能放一個繼電器來控制插座的開和關我覺得會方便不少。

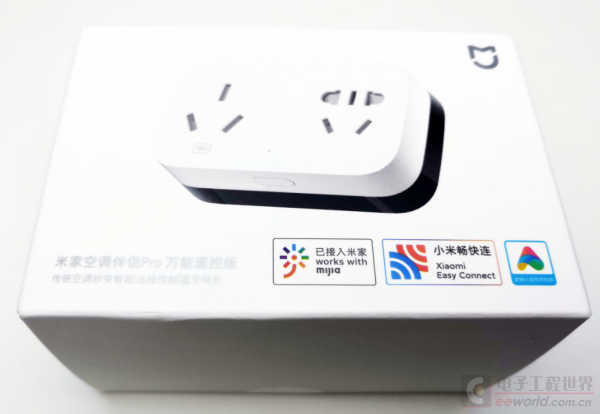

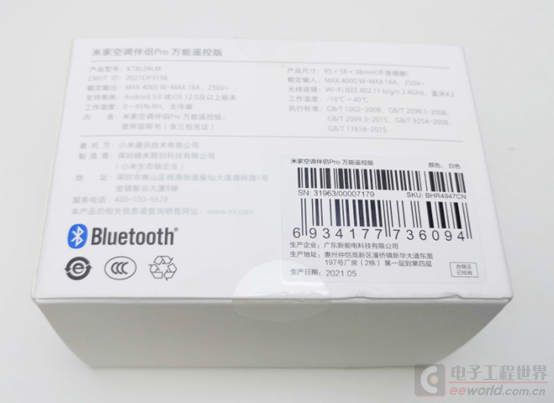

先來看看外包裝：

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖1

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖2

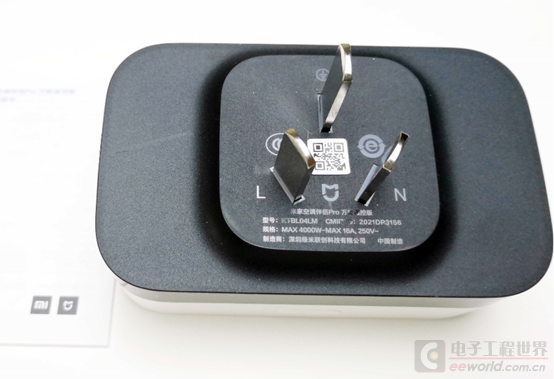

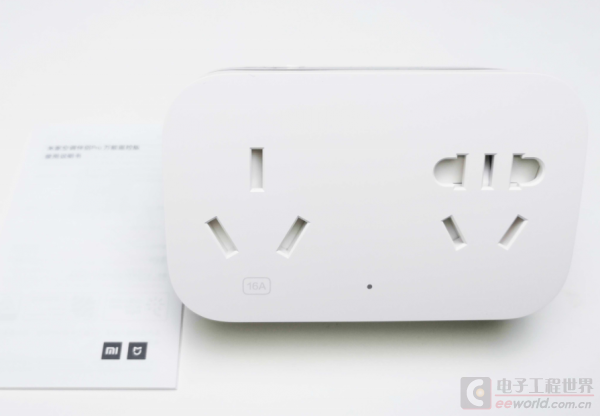

拆開包裝后的產品，外形配色都比較漂亮：

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖3

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖4

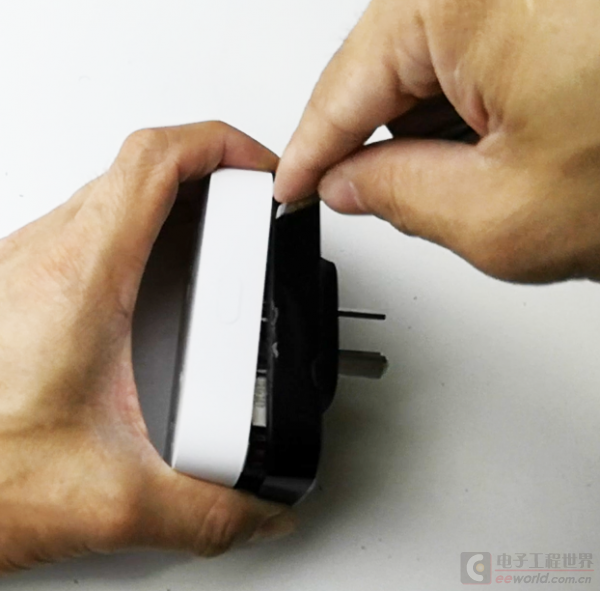

上下蓋使用卡扣連接，打開比較容易：

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖5

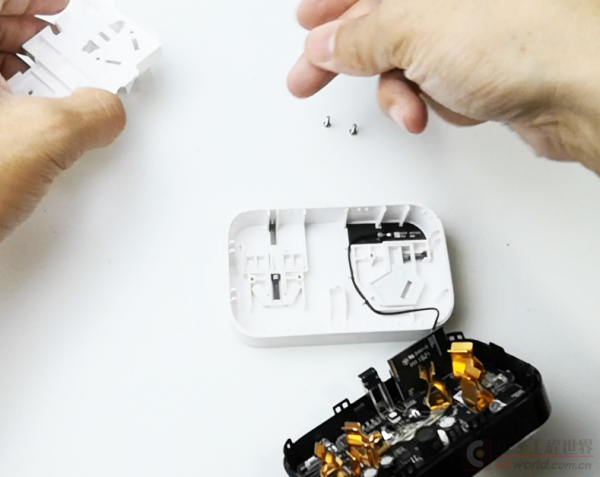

取下固定加能看到里邊的保護門：

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖6

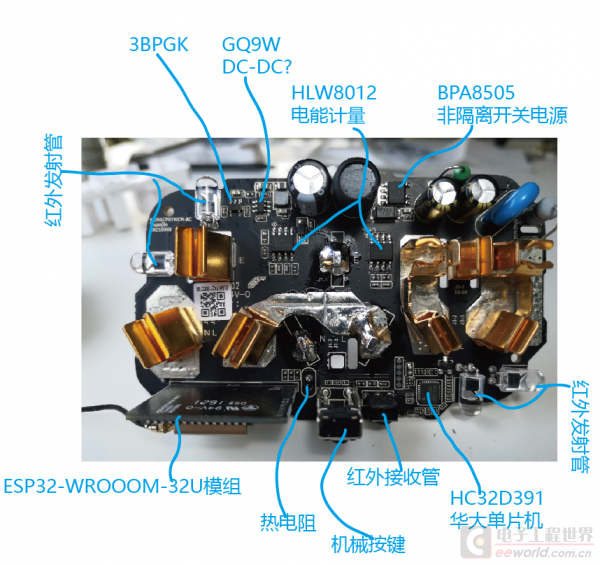

正面主要器件分布：

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖7

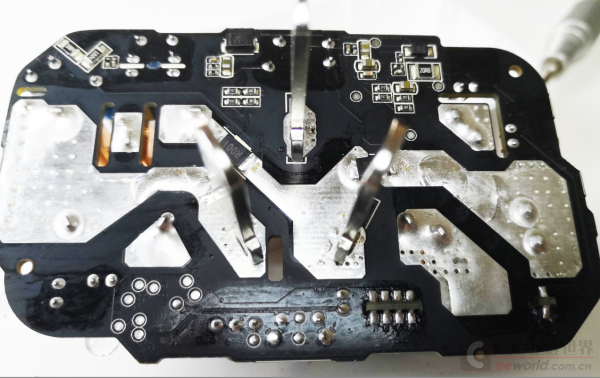

背面主要都是一些無源器件：

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖8

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖9

主要芯片介紹

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖10

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖11

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖12

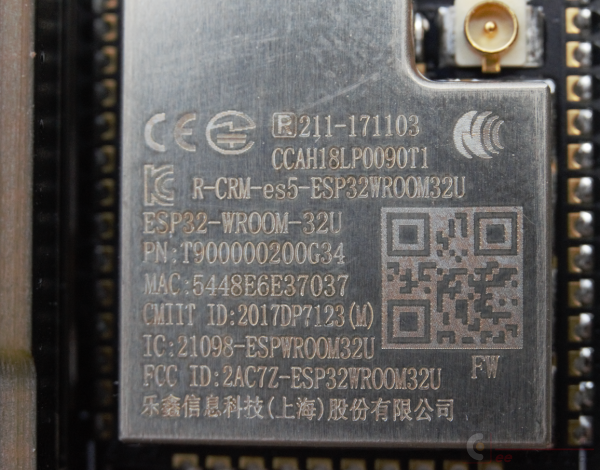

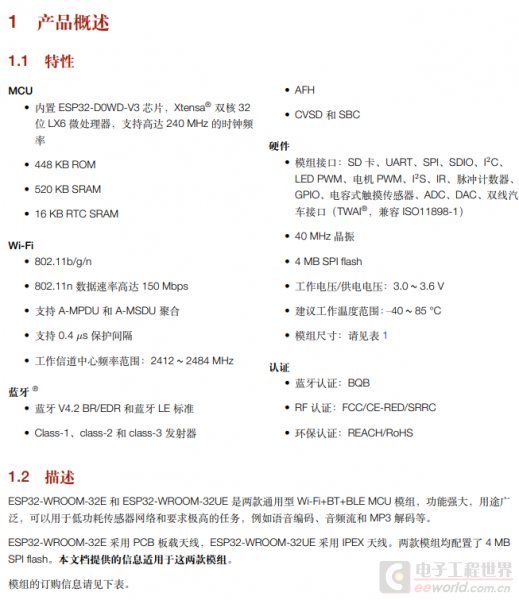

ESP32-WROOOM-32U

用于實現藍牙和WI-FI功能，板子上還有一顆華大HC32單片機，初步判斷主要功能都由華大HC32來控制，不太清楚為什么不直接使用一個ESP32來實現電能計量和紅外控制功能。

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖13

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖14

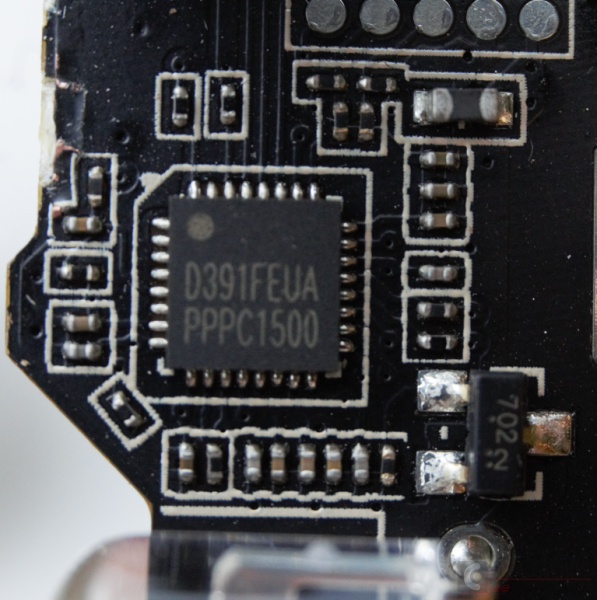

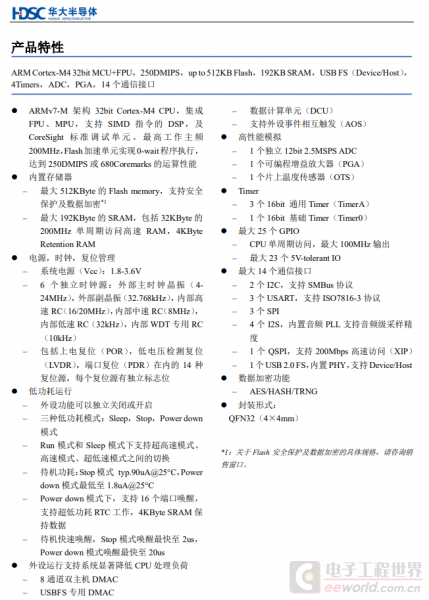

HC32D391FEUA

華大HC32系列單機，主要功能都由它來控制。

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖15

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖16

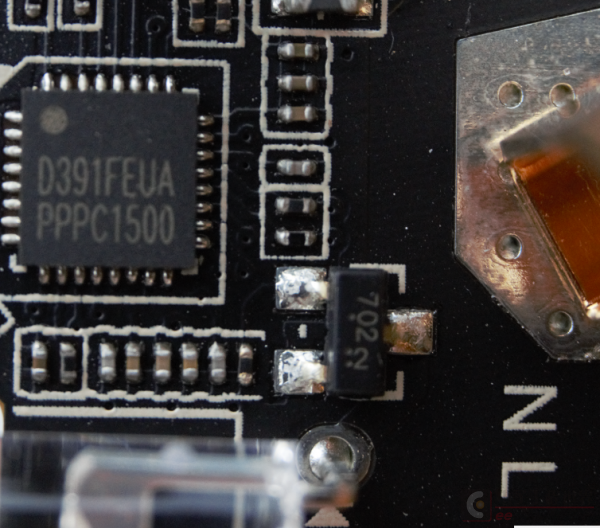

絲印702

通過絲印反查猜測是N-CHANNEL MOSFET用來控制2個串聯后的二級管，一端接地，一端接紅外二極管，另一端由HC32D391FEUA單片機控制。

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖17

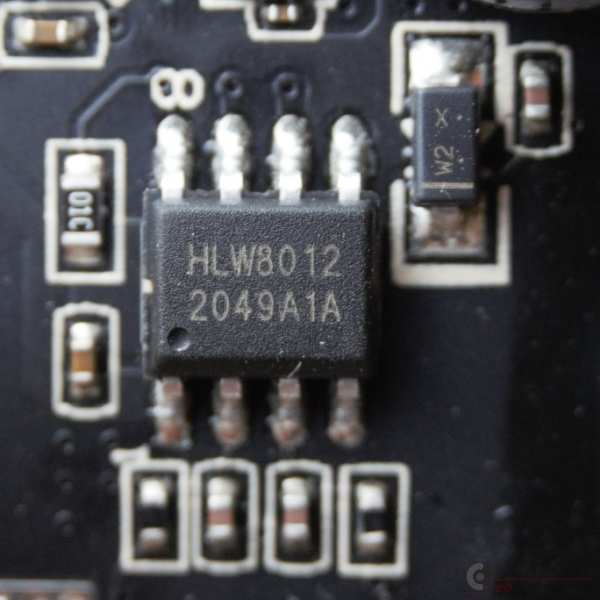

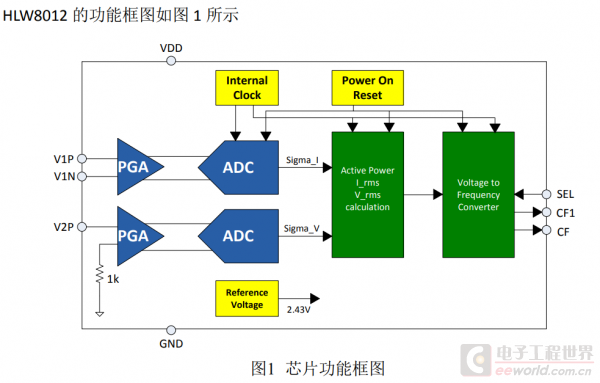

HLW8012

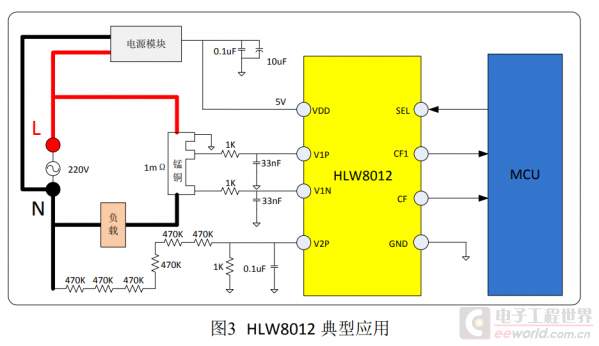

HLW8012是深圳市合力為科技推出的單相電能計量芯片，可以測量有功功率、電量、電壓有效值、電流有效值，廣泛應用于智能家電、智能電能采集終端，如WIFI智能插座、普通計量插座、電視智能節能插座、電腦智能節能插座，智能路燈、智能LED燈等應用場合。本文主要介紹HLW8012的特點、外圍電路、軟件設計。

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖18

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖19

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖20

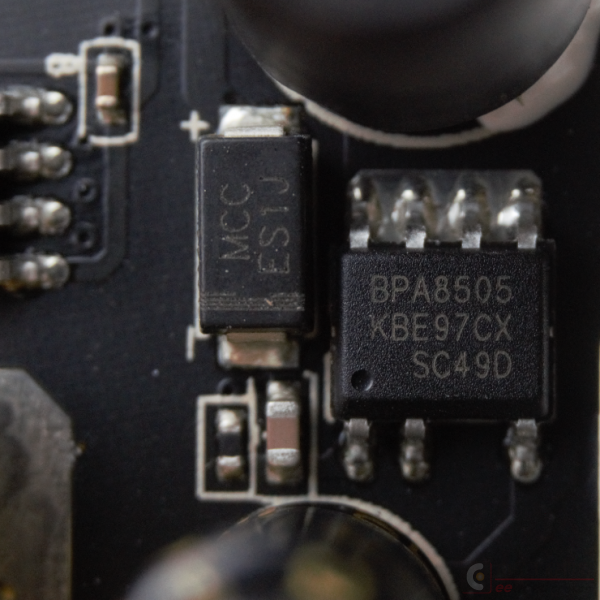

BPA8505

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖21

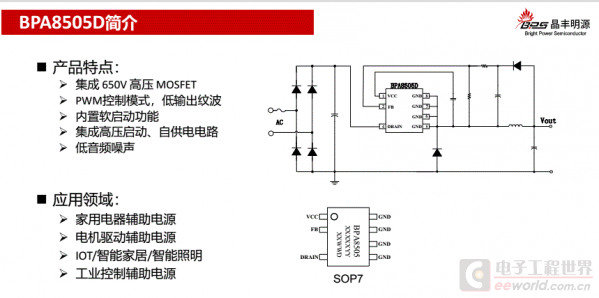

BPA8505 上海晶豐明源非隔離開關電源芯片

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖22

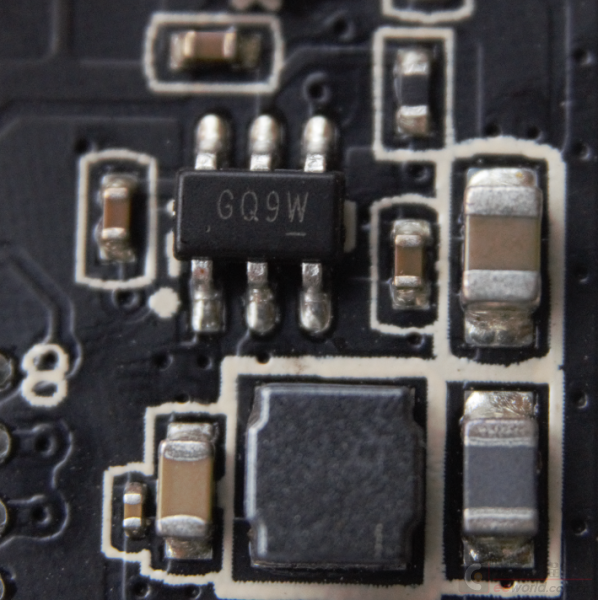

GQ9W

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖23

通過絲印沒找到對應的型號，猜測是DC-DC芯片。

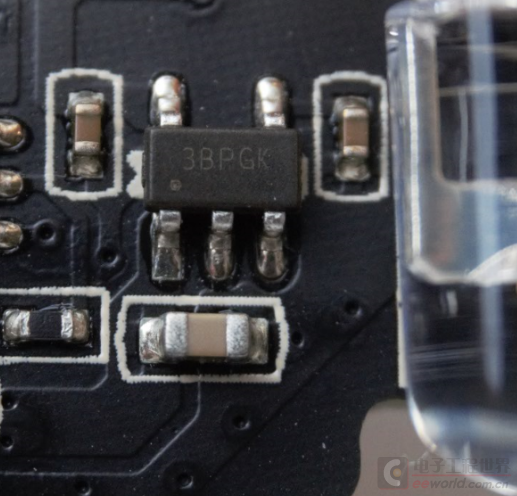

3BPGK

未通過絲印找到對應型號，功能未知

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖24

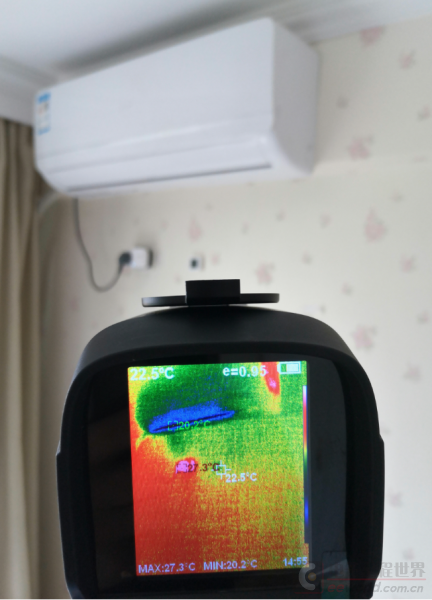

空調工作一段時間后使用熱像儀可以看到空調伴侶Pro升溫比較高

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖25

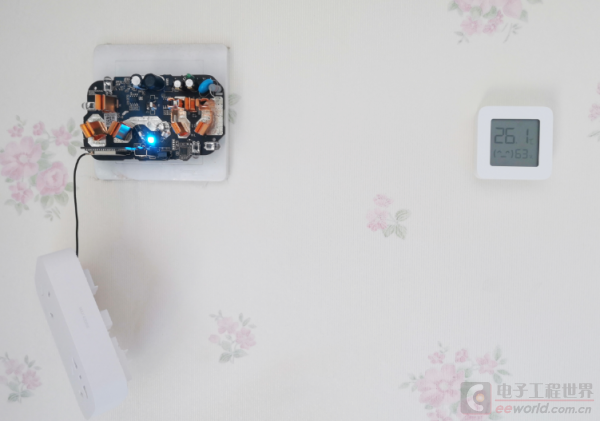

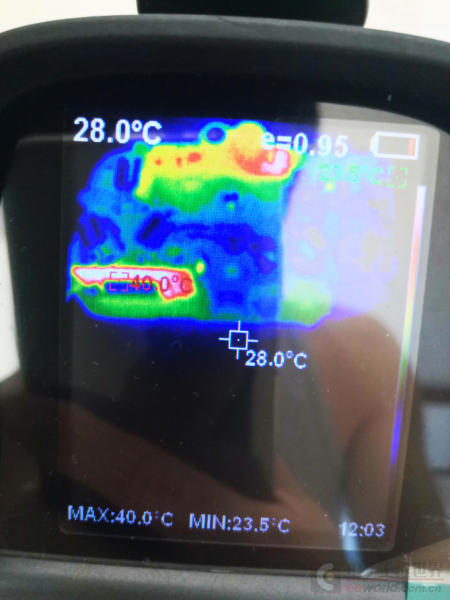

插上拆開的模塊，連接天線，空截時可以看到溫度高的器件主要集中在開關電源芯片，DC-DC芯片、華大單片機和ESP32，其中ESP32的溫度最高，室溫26度左右的時候空載20分鐘左右時溫度能達到40攝氏度。

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖26

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖27

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖28

總結

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖29

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖30

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖31

小米空調伴侶Pro的16A+10A設計可以方便連接其它電器。

APP配置和使用比較方便。

藍牙網關可以讓其它只有藍牙沒有WI-FI的設備連網，比如米家溫濕度計 。

指示燈勿擾模式可以設置夜里關閉LED，不會打擾那些晚上不喜歡亮光的人。

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖32

建議

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖33

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖34

干貨 | 拆個小米米家空調伴侶Pro，看看都有哪些國產芯片的圖35

加一個繼電器遙控控制10A或者16A+10A會更方便一些。

MCU使用低功耗模式可以更省電更環保。
